课件29张PPT。复习提问：

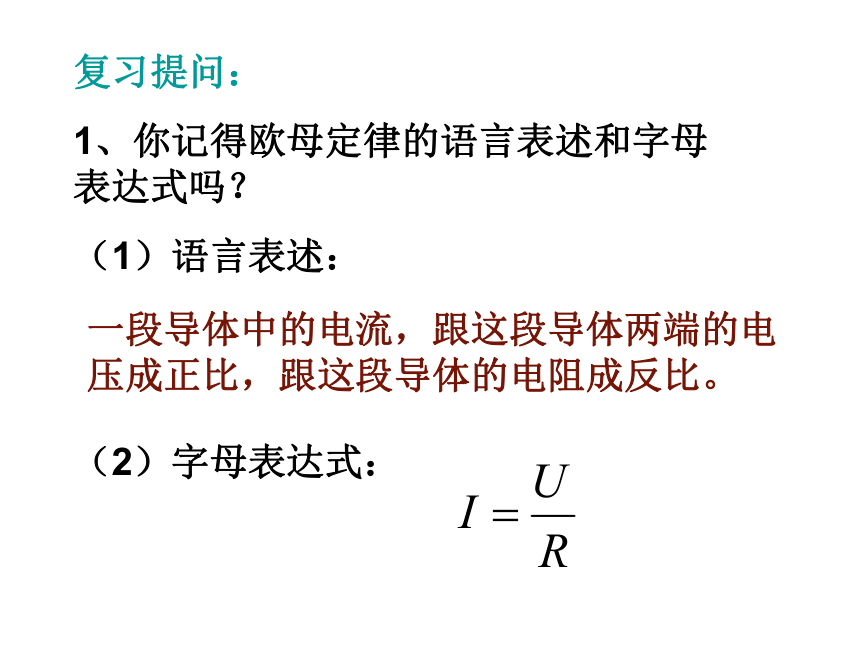

1、你记得欧母定律的语言表述和字母表达式吗？
（1）语言表述：

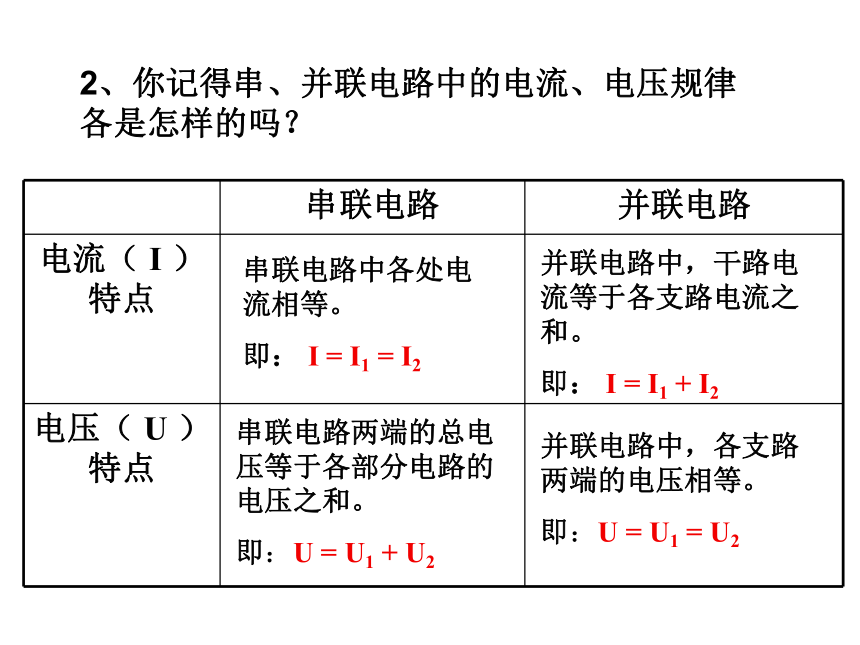

（2）字母表达式：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。2、你记得串、并联电路中的电流、电压规律各是怎样的吗？串联电路中各处电流相等。
即： I = I1 = I2串联电路两端的总电压等于各部分电路的电压之和。
即：U = U1 + U2并联电路中，干路电流等于各支路电流之和。
即： I = I1 + I2并联电路中，各支路两端的电压相等。

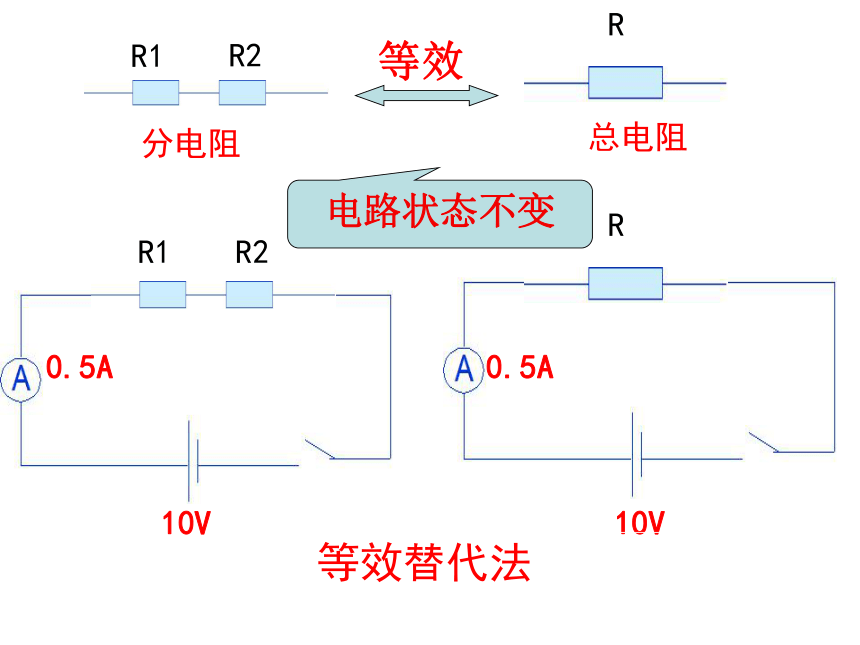

即：U = U1 = U2R10V0.5A10V0.5A等效替代法zxxk

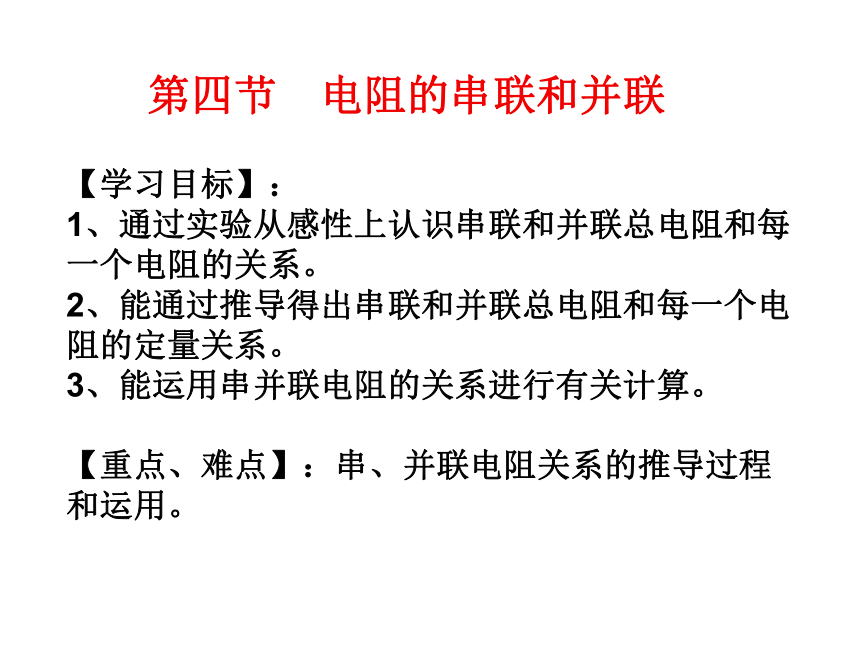

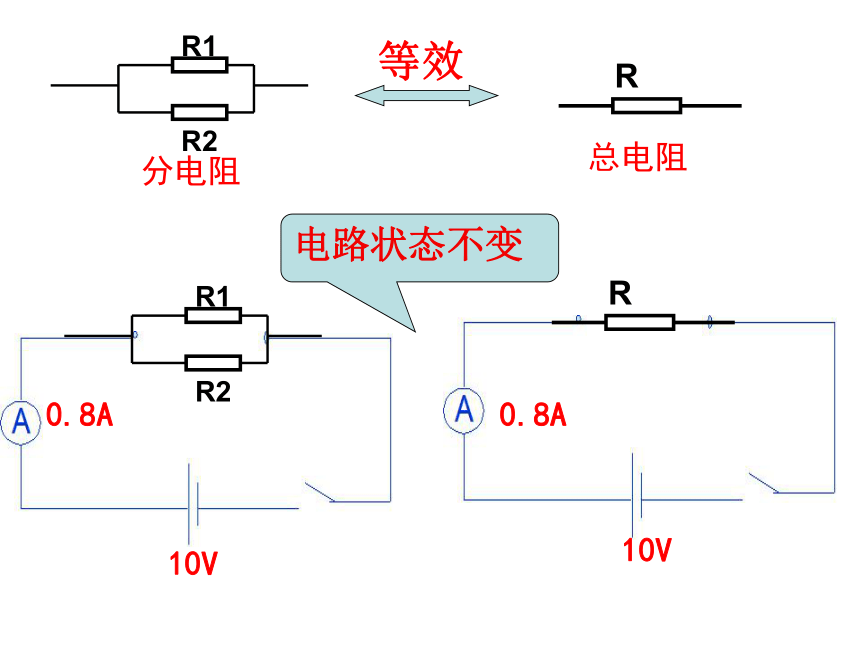

分电阻总电阻等效电路状态不变R10V0.8A10V0.8A分电阻总电阻等效电路状态不变第四节　电阻的串联和并联【学习目标】：
1、通过实验从感性上认识串联和并联总电阻和每一个电阻的关系。
2、能通过推导得出串联和并联总电阻和每一个电阻的定量关系。
3、能运用串并联电阻的关系进行有关计算。

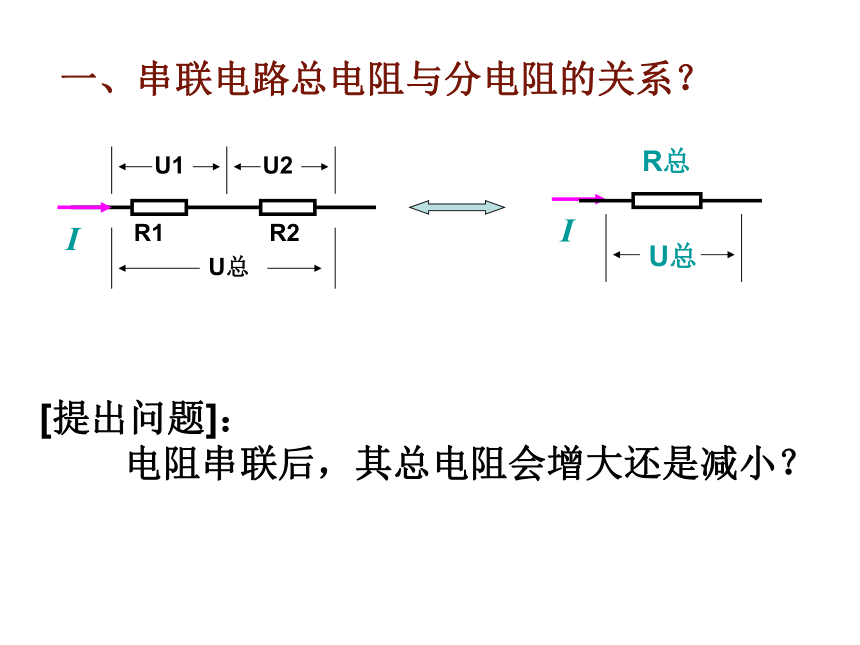

【重点、难点】：串、并联电阻关系的推导过程和运用。一、串联电路总电阻与分电阻的关系？[提出问题]：

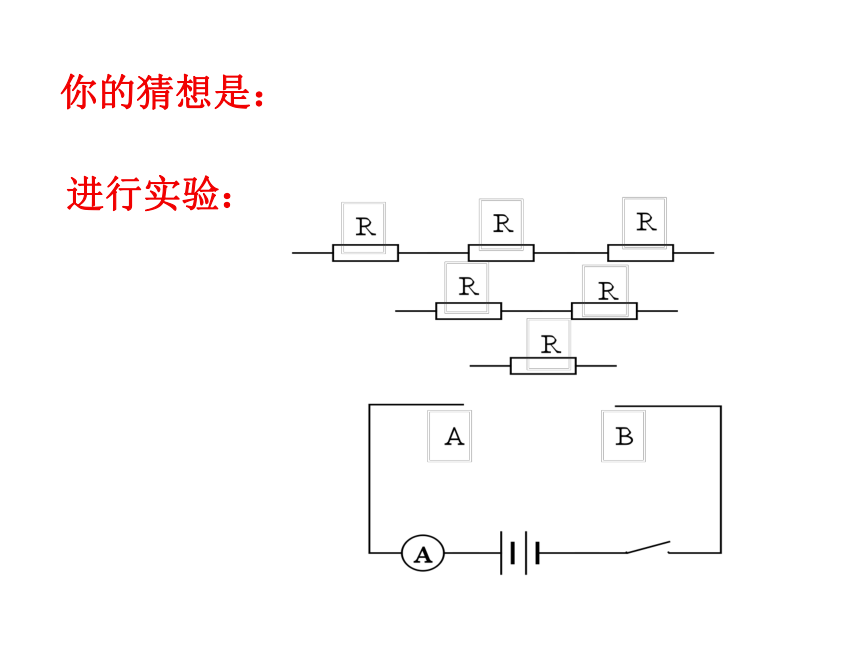

电阻串联后，其总电阻会增大还是减小？进行实验：你的猜想是：结论：

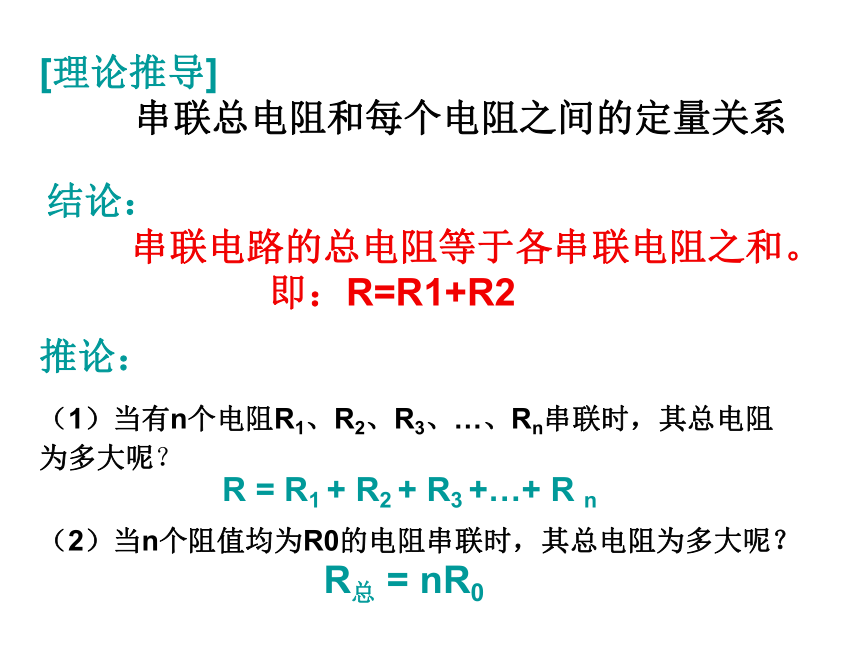

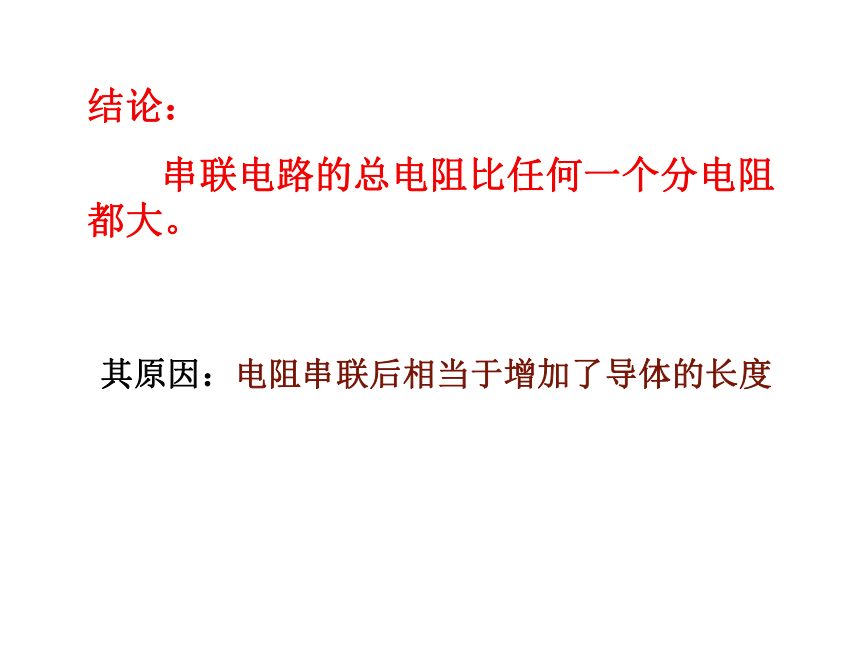

串联电路的总电阻比任何一个分电阻都大。其原因：电阻串联后相当于增加了导体的长度（1）当有n个电阻R1、R2、R3、…、Rn串联时，其总电阻为多大呢？ （2）当n个阻值均为R0的电阻串联时，其总电阻为多大呢？ R总 = nR0R = R1 + R2 + R3 +…+ R n推论：结论：
串联电路的总电阻等于各串联电阻之和。
即：R=R1+R2 [理论推导]
串联总电阻和每个电阻之间的定量关系二、串联电路中的电压分配特点结论：串联电路中，各电阻两端的电压与其电阻成正比zxx。k
即： =串联电路的分压性1、几个电阻串联，相当于增加了导体的 ，所以总电阻会变 。
2、两个电阻的组值分别是10Ω和30Ω，串联接入电路中后，总电阻是 Ω。
3、两个电阻串联后的总电阻是500Ω，其中一个电阻的阻值是200Ω，另一个电阻的阻值是 Ω。
4、今有两个阻值都是50Ω的电阻，串联后的总电阻是 Ω，如果有n个阻值为R的电阻串联，总电阻是 。长度大40300100nR小试牛刀例1.如图所示，R1=3Ω，R2=2Ω，UAC=10V,那么通过B点的电流为多少，R1两端的电压为多少？[练1]：R1与R2串联后的总电阻是350欧，已知电阻R1 =170Ω，则电阻R2多少欧？若通过两电阻的电流是100mA？则两电阻两端的电压分别是多少？电源电压多大？例2、如图，三个电阻的阻值都是4Ω，A、B间的电压为6V不变，求开关断开时和闭合时通过R1的电流分别是多少？ 1、电阻R1与R2串联后，连到10V的电源上，R1 = 30Ω，测得R1两端的电压是6V，求电路中的电流和R2的阻值。
2、R1与R2分别是3Ω和7Ω的两个电阻，串联在电路中，测得R1两端的电压为3V,求:电源电压是多少？
3、一把电烙铁正常工作时的电阻是72欧，通过的电流是0.1A，问必须给它串联一个多大的电阻才能把它接到220V的电源上。
4、电阻R1与R2串联在电路中，已知R1：R2=3：2，则通过的电流之比I1：I2=_________，电阻两端的电压之比U1：U2=___________。当堂检测第二课时三、并联电路总电阻与分电阻的关系？[提出问题]：几个电阻并联后，其总电阻会增大还是减小？[猜想]： [设计实验]：
参照电阻串联的实验设计探究电路图，画在课本109页方框内.[进行实验] 教师演示.[实验结论]电阻并联后总电阻比任何一个分电阻 都小 .其原因：
电阻并联后相当于增加了导体的横截面积结论：并联电路总电阻的倒数，等于各个并联电阻的倒数之和。请你自学课本110页，并推导电阻并联后总电阻与各个分电阻之间有怎样的定量关系?推论：R = R0 / n（1）当有n个电阻R1、R2、R3、…、Rn并联时，其总电阻为多大呢？ （2）当n个阻值均为R0的电阻并联时，其总电阻为多大呢？ 例2.用电器甲的电阻R1=20Ω，用电器乙的电阻R2=８０Ω，将它们并联接在电压为１６Ｖ的电源上，求此并联电路的总电阻，总电流，以及通过甲、乙两个用电器的电流。[练2] R1与R2并联后的总电阻是2.4欧，已知电阻R1 =4Ω，则电阻R2的阻值为多少欧？若通过电阻R1的电流是100mA？则两电阻两端的电压是多少？电源电压多大？四、并联电路中的电流分配特点结论：并联电路中，各支路电流之比 等于其电阻的反比即： = 或 I1R1 = I2R2 并联电路的分流性2、如图，R1=6Ω ，电流表A1的示数是0.5A，A的示数是0.75A。求：
(1)通过R2的电流；
(2)电阻R2的阻值；
(3)电路的总电阻。3、如图，当S1、S2都闭合时，电流表的示数为0.8A，当S1闭合、S2都断开时，电流表的示数为0.5A。已知R1 = 30Ω，求：R2的阻值和电源的电压。串联电路中各处电流相等。即： I = I1 = I2并联电路中，干路电流等于各支路电流之和。
即： I = I1 + I2串联电路两端总电压等于各部分电路的电压之和。
即：U = U1 + U2并联电路中，各支路两端的电压相等。
即：U = U1 = U2串联电路的总电阻等于各串联电阻之和 。
即：R=R1+R2并联电路总电阻的倒数，等于各个并联电阻的倒数之和。1/R=1/R1+1/R2串联电路，各电阻两端的电压与其电阻成正比.即： U1:U2=R1:R2并联电路，各支路电流之比 等于其电阻的反比.即 I1:I2=R2:R11、电阻的并联相当于增加了导体的 ，所以并联电路的总电阻比任何一个电阻都 。
2、R1=20Ω , R2=50Ω 将这两个电阻并联起来，其总电阻又为 ,如果将它们接在24V的电源上,则电路中的总电流为 。
3、将5个阻值均为30Ω的电阻并联起来，其总电阻为 ，若将它们并联在15V的电源上，则电路中的电流为 。小试牛刀[例3] ：已知两个电阻R1 、R2的阻值一共是400Ω ，将它们串联接入电路中，用电压表测得R1两端的电压为50V，用电流表测得通过R2的电流为0.5A，求：电源电压和R1 、R2的阻值各为多少？[例3变型] ：已知两个电阻R1 、R2的阻值一共是400Ω ，将它们并联接入电路中，用电压表测得R1两端的电压为50V，用电流表测得通过R2的电流为0.5A，求：（1）R1 、R2的阻值各为多少？（2）通过R1的电流及干路电流各是多少？[例4变型] 、一把电烙铁正常工作时的电阻是72欧，通过的电流是0.1A，问必须给它 联一个阻值为 的电阻才能把它接到220V的电源上。[例4] 、有一把电烙铁它的电阻是440欧，正常工作时的电压是220V，现把它接到380V的电源上，为了能正常工作，应给它串联一个多大的电阻？正常工作时的电流是多少？ 1、电阻R1与R2并联后，连到10V的电源上，R1 = 30Ω，测得通过R2的电流是0.25A，求电路中的总电流和R2的阻值。
2、电灯L的电阻为24Ω，允许通过的电流为0.2A，要把它接入电流为1A的电路中，需______联一个多大的电阻？
3、电阻R1与R2并联在电路中，已知R1：R2=3：2，则通过的电流之比I1：I2=_________，电阻两端的电压之比U1：U2=___________。
4、将电阻R1与R2并联在电路中，R1 = 5Ω，R2= 7Ω，通过两电阻的电流之比I1 ：I2 =______，两电阻的电压之比U1 ：U2 =_____当堂检测
