河南省许昌市椹涧乡第一中学人教版物理八年级上册53 凸透镜成像的规律 课件（共17张PPT）

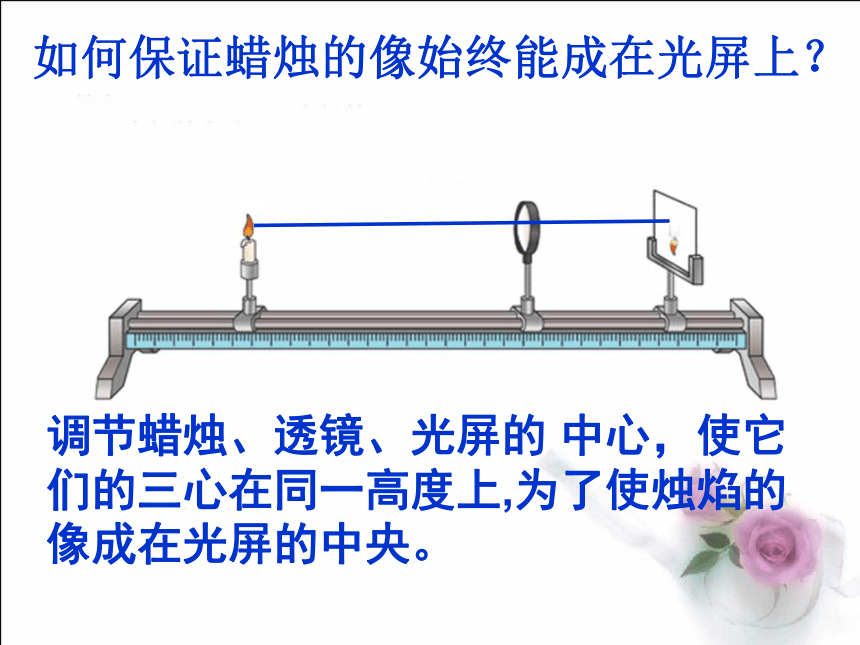

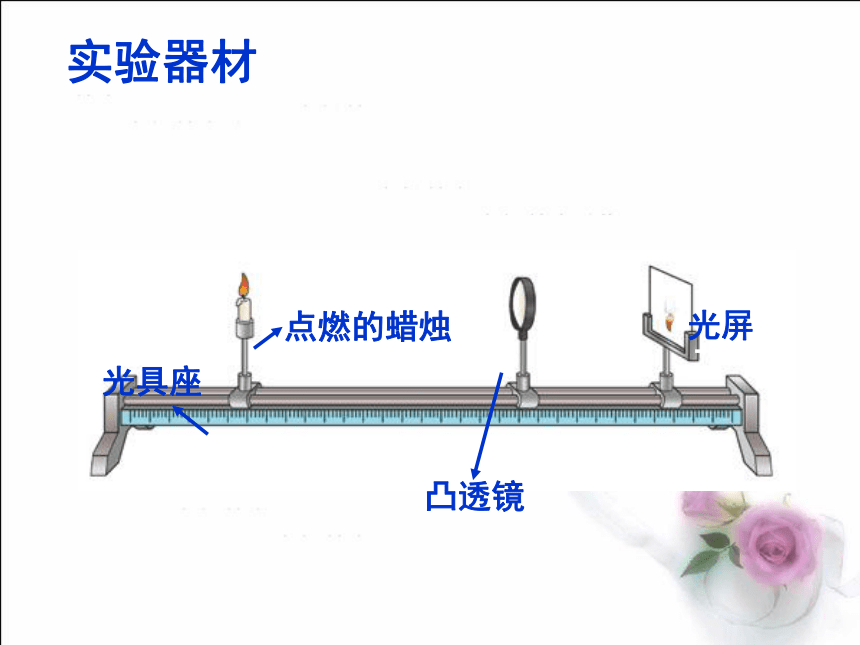

课件17张PPT。 椹涧一中 吕保献制作三 凸透镜成像的规律光屏实验器材如何保证蜡烛的像始终能成在光屏上？调节蜡烛、透镜、光屏的 中心，使它们的三心在同一高度上,为了使烛焰的像成在光屏的中央。

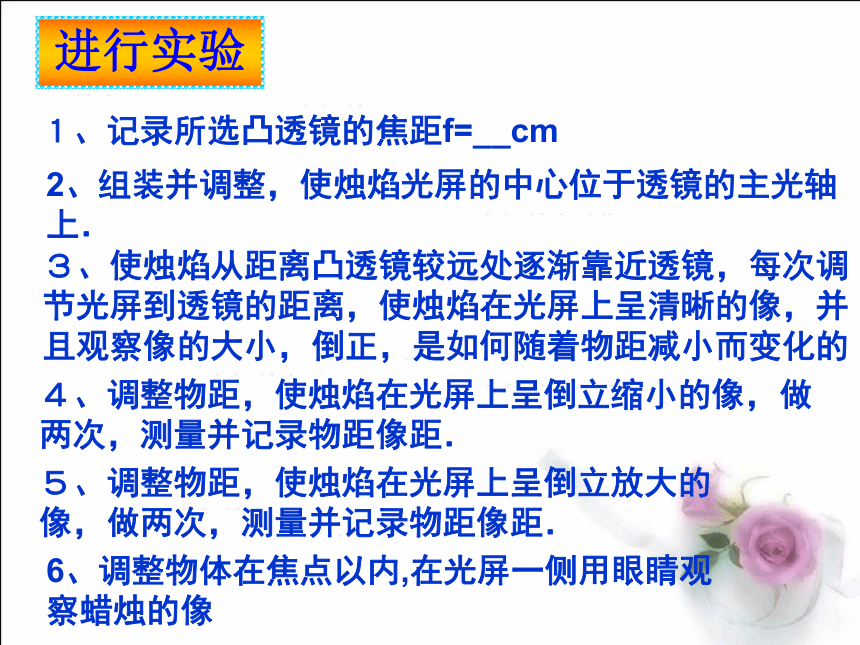

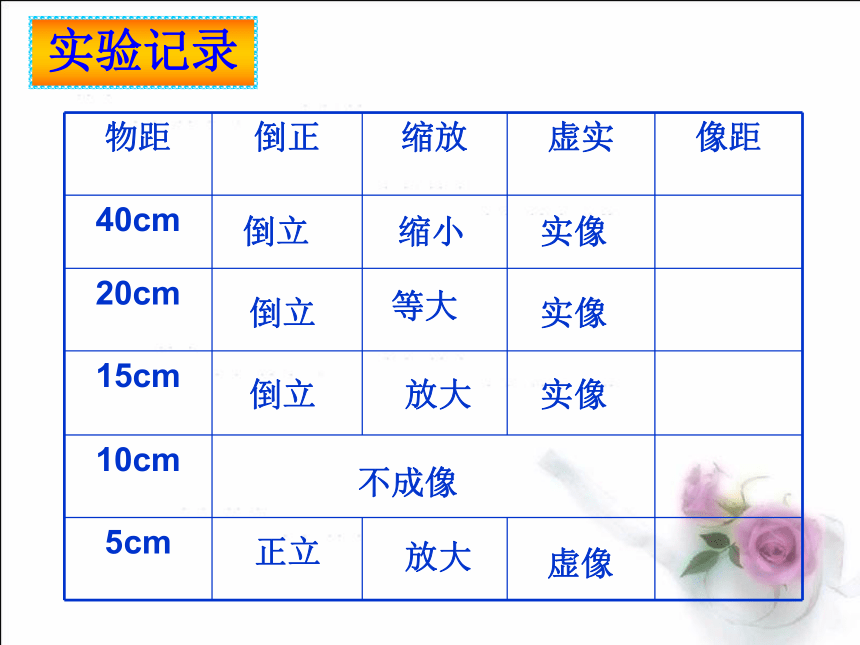

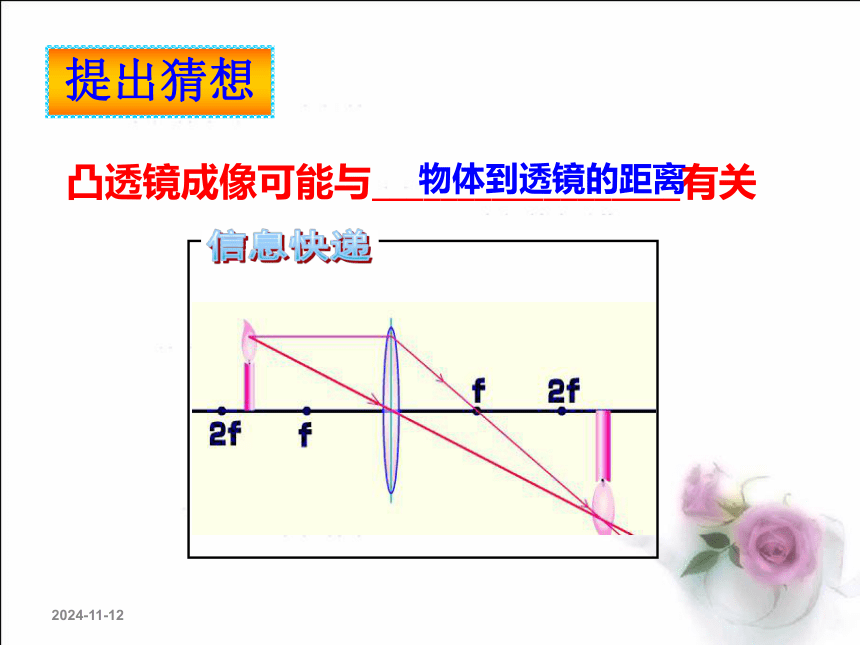

2018/12/31提出猜想凸透镜成像可能与__________________有关物体到透镜的距离 进行实验１、记录所选凸透镜的焦距f=__cm2、组装并调整，使烛焰光屏的中心位于透镜的主光轴上．３、使烛焰从距离凸透镜较远处逐渐靠近透镜，每次调节光屏到透镜的距离，使烛焰在光屏上呈清晰的像，并且观察像的大小，倒正，是如何随着物距减小而变化的４、调整物距，使烛焰在光屏上呈倒立缩小的像，做两次，测量并记录物距像距．５、调整物距，使烛焰在光屏上呈倒立放大的像，做两次，测量并记录物距像距．6、调整物体在焦点以内,在光屏一侧用眼睛观察蜡烛的像实验记录倒立缩小等大实像倒立倒立实像实像放大正立放大虚像不成像2018/12/31凸透镜成像的规律一倍焦距分虚实，同时也分倒与正，

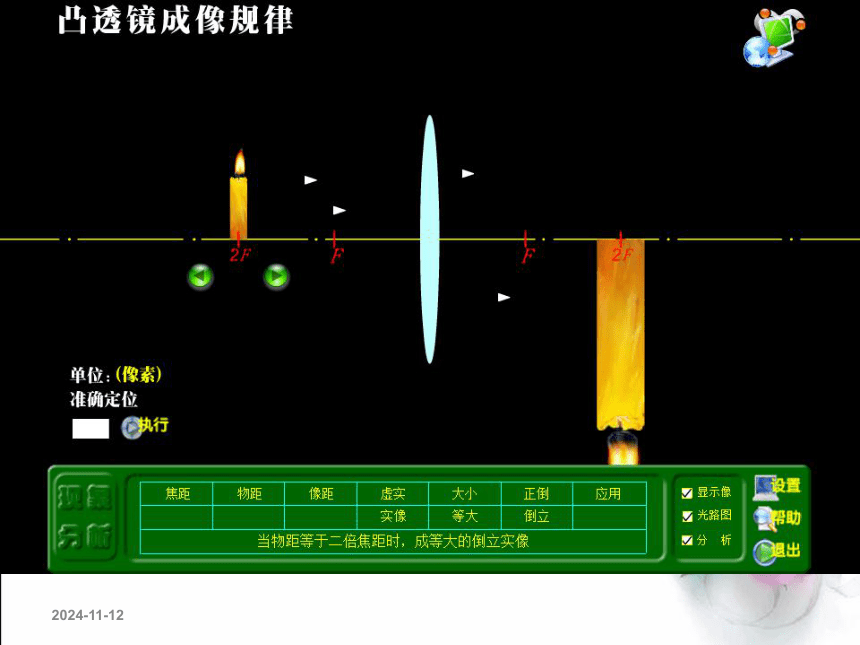

二倍焦距分大小。二倍焦点物像等，
实像总是异侧倒，虚像总是同侧正。
凸透镜成实像时，物近像远像变大，
凸透镜成虚像时，物近像近像变小。
像的大小像距定，像儿跟着物体跑。设计课题预备实验105论证口诀练习拓展挑战返回结束应用凸透镜的应用镜头(凸透镜)(像) 照相机能成倒立的、缩小的实像。 投影片上的图案通过凸透镜形成一个放大的、倒立的实像. 放大镜就是凸透镜,能成放大的、正立的虚像。投影仪2018/12/31实验思考1当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？2018/12/312018/12/31实验思考2、什么情况下像和物体在凸透镜两侧？
什么情况下像和物体在凸透镜同侧？2018/12/31实验思考3、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？2018/12/311、在实验中，你能发现实像和虚像的分界点在什么位置吗？2、在实验中，你能发现放大的实像和缩小的实像的分界点在什么位置吗？2018/12/31例： 在利用蜡烛研究凸透镜成像的实验中
凸透镜的焦距是10cm，点燃的蜡烛放在距
凸透镜15cm处，在凸透镜另一侧的光屏上
观察到了蜡烛清晰的像，这个像一定是（ ）A 倒立放大的实像B 倒立缩小的实像C 正立放大的实像D 正立放大的虚像再见121 121 121
