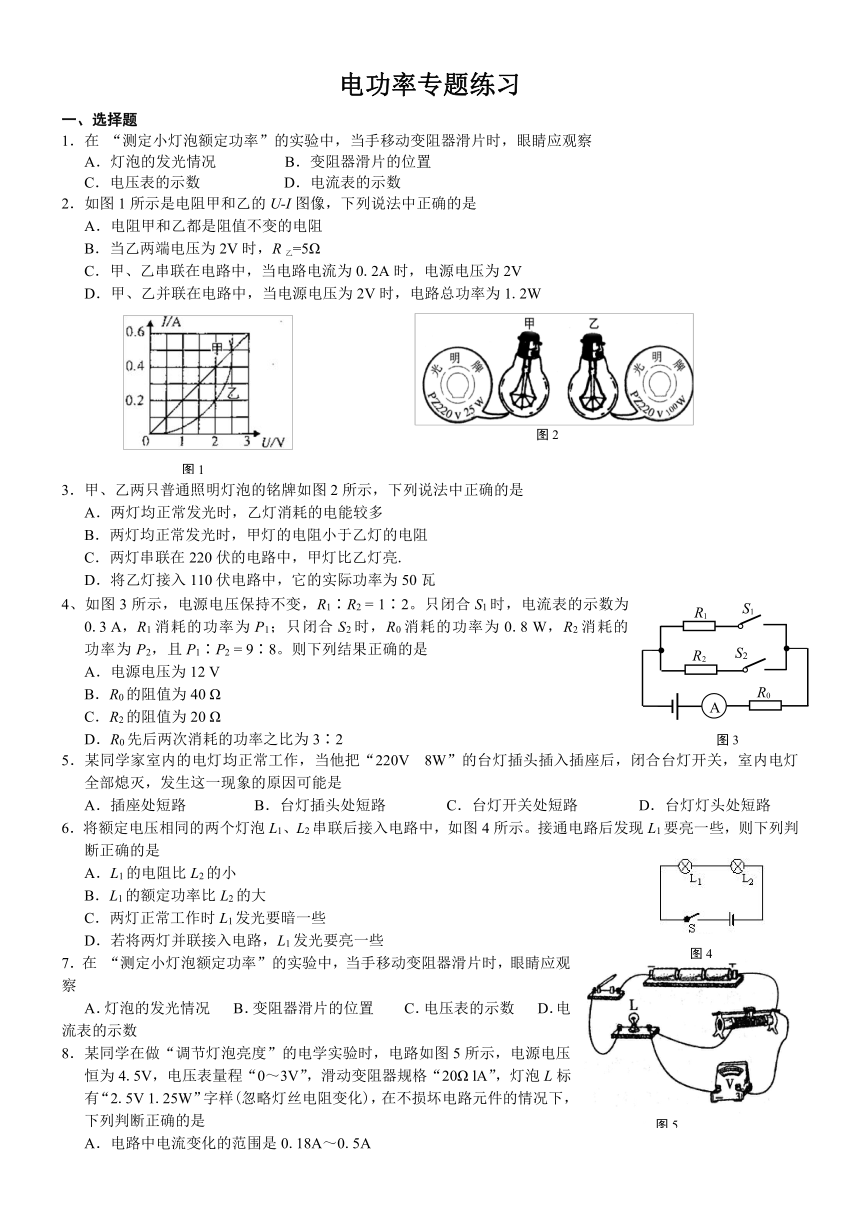

电功率专题练习

电功率专题练习
一、选择题
1．在 “测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察
A．灯泡的发光情况 B．变阻器滑片的位置
C．电压表的示数 D．电流表的示数
2．如图1所示是电阻甲和乙的U-I图像，下列说法中正确的是
A．电阻甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙=5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
3．甲、乙两只普通照明灯泡的铭牌如图2所示，下列说法中正确的是
A．两灯均正常发光时，乙灯消耗的电能较多
B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻
C．两灯串联在220伏的电路中，甲灯比乙灯亮.
D．将乙灯接入110伏电路中，它的实际功率为50瓦
4、如图3所示，电源电压保持不变，R1∶ ( http: / / www.21cnjy.com )R2 = 1∶2。只闭合S1时，电流表的示数为0.3 A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率为0.8 W，R2消耗的功率为P2，且P1∶P2 = 9∶8。则下列结果正确的是
A．电源电压为12 V
B．R0的阻值为40 Ω
C．R2的阻值为20 Ω
D．R0先后两次消耗的功率之比为3∶2
5．某同学家室内的电灯均正常工作，当他把“ ( http: / / www.21cnjy.com )220V 8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是
A．插座处短路 B．台灯插头处短路 C．台灯开关处短路 D．台灯灯头处短路
6．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图4所示。接通电路后发现L1要亮一些，则下列判断正确的是
A．L1的电阻比L2的小
B．L1的额定功率比L2的大
C．两灯正常工作时L1发光要暗一些
D．若将两灯并联接入电路，L1发光要亮一些
7．在 “测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察
A．灯泡的发光情况 B．变阻器滑片的位置 C．电压表的示数 D．电流表的示数
8．某同学在做“调节灯泡亮度”的电学实验时 ( http: / / www.21cnjy.com )，电路如图5所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是
A．电路中电流变化的范围是0.18A～0.5A
B．滑动变阻器阻值变化的范围是2.5Ω～10Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.25W

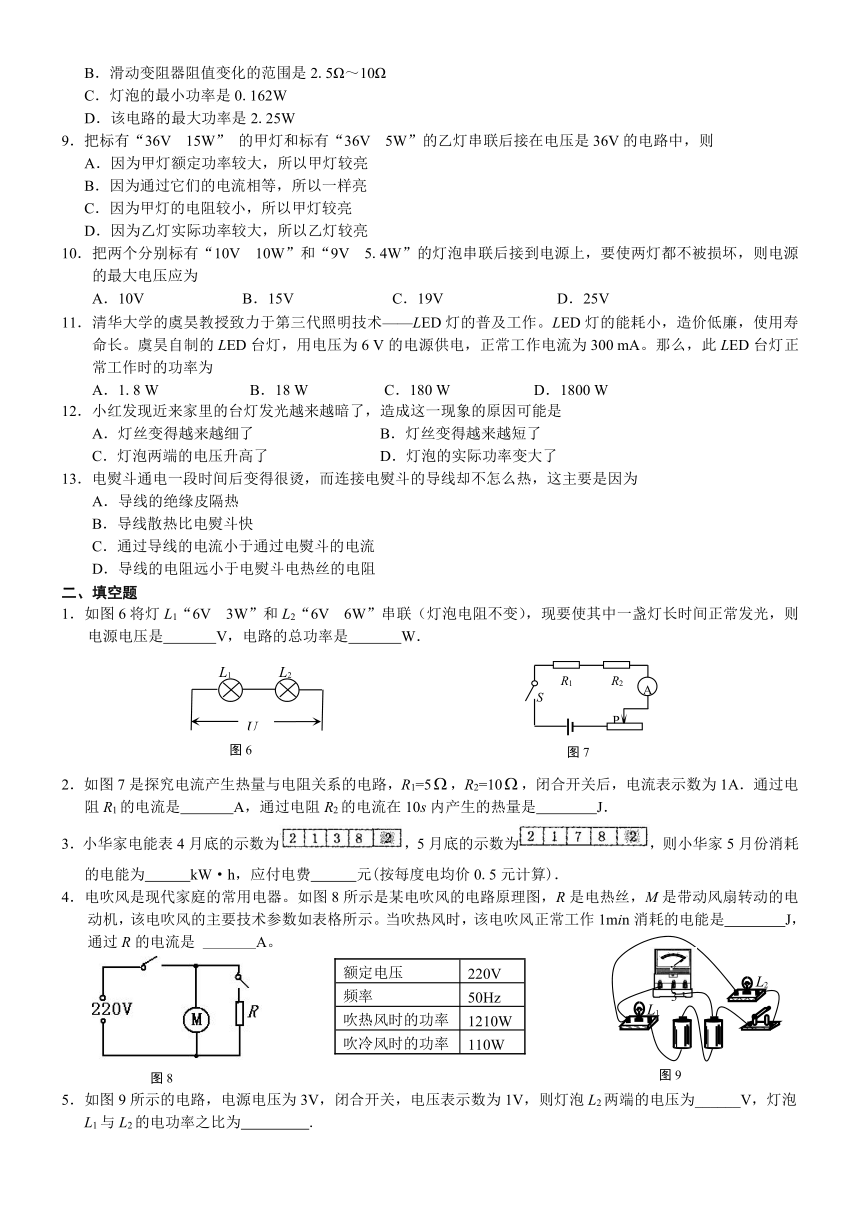

9．把标有“36V 15W” 的甲灯和标有“36V 5W”的乙灯串联后接在电压是36V的电路中，则
A．因为甲灯额定功率较大，所以甲灯较亮
B．因为通过它们的电流相等，所以一样亮
C．因为甲灯的电阻较小，所以甲灯较亮
D．因为乙灯实际功率较大，所以乙灯较亮
10．把两个分别标有“10V 10W”和“9V 5.4W”的灯泡串联后接到电源上，要使两灯都不被损坏，则电源的最大电压应为
A．10V B．15V C．19V D．25V
11．清华大学的虞昊教授致 ( http: / / www.21cnjy.com )力于第三代照明技术——LED灯的普及工作。LED灯的能耗小，造价低廉，使用寿命长。虞昊自制的LED台灯，用电压为6 V的电源供电，正常工作电流为300 mA。那么，此LED台灯正常工作时的功率为
A．1.8 W B．18 W C．180 W D．1800 W
12．小红发现近来家里的台灯发光越来越暗了，造成这一现象的原因可能是
A．灯丝变得越来越细了 B．灯丝变得越来越短了
C．灯泡两端的电压升高了 D．灯泡的实际功率变大了
13．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为
A．导线的绝缘皮隔热
B．导线散热比电熨斗快
C．通过导线的电流小于通过电熨斗的电流
D．导线的电阻远小于电熨斗电热丝的电阻
二、填空题
1．如图6将灯L1“6V 3W”和L ( http: / / www.21cnjy.com )2“6V 6W”串联（灯泡电阻不变），现要使其中一盏灯长时间正常发光，则电源电压是 V，电路的总功率是 W．
2．如图7是探究电流产生热量与电阻关系的电路，R1=5，R2=10，闭合开关后，电流表示数为1A．通过电阻R1的电流是 A，通过电阻R2的电流在10s内产生的热量是 J．
3．小华家电能表4月底的示数为，5月底的示数为，则小华家5月份消耗的电能为 kW·h，应付电费 元(按每度电均价0.5元计算)．
4．电吹风是现代家庭的常用电器。如 ( http: / / www.21cnjy.com )图8所示是某电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，该电吹风的主要技术参数如表格所示。当吹热风时，该电吹风正常工作1min消耗的电能是 J，通过R的电流是 A。
额定电压 220V
频率 50Hz
吹热风时的功率 1210W
吹冷风时的功率 110W
5．如图9所示的电路，电源电压为3 ( http: / / www.21cnjy.com )V，闭合开关，电压表示数为1V，则灯泡L2两端的电压为______V，灯泡L1与L2的电功率之比为 .
BC-65B电炒锅
额定电压 220V
额定功率 1100W
工作频率 50Hz

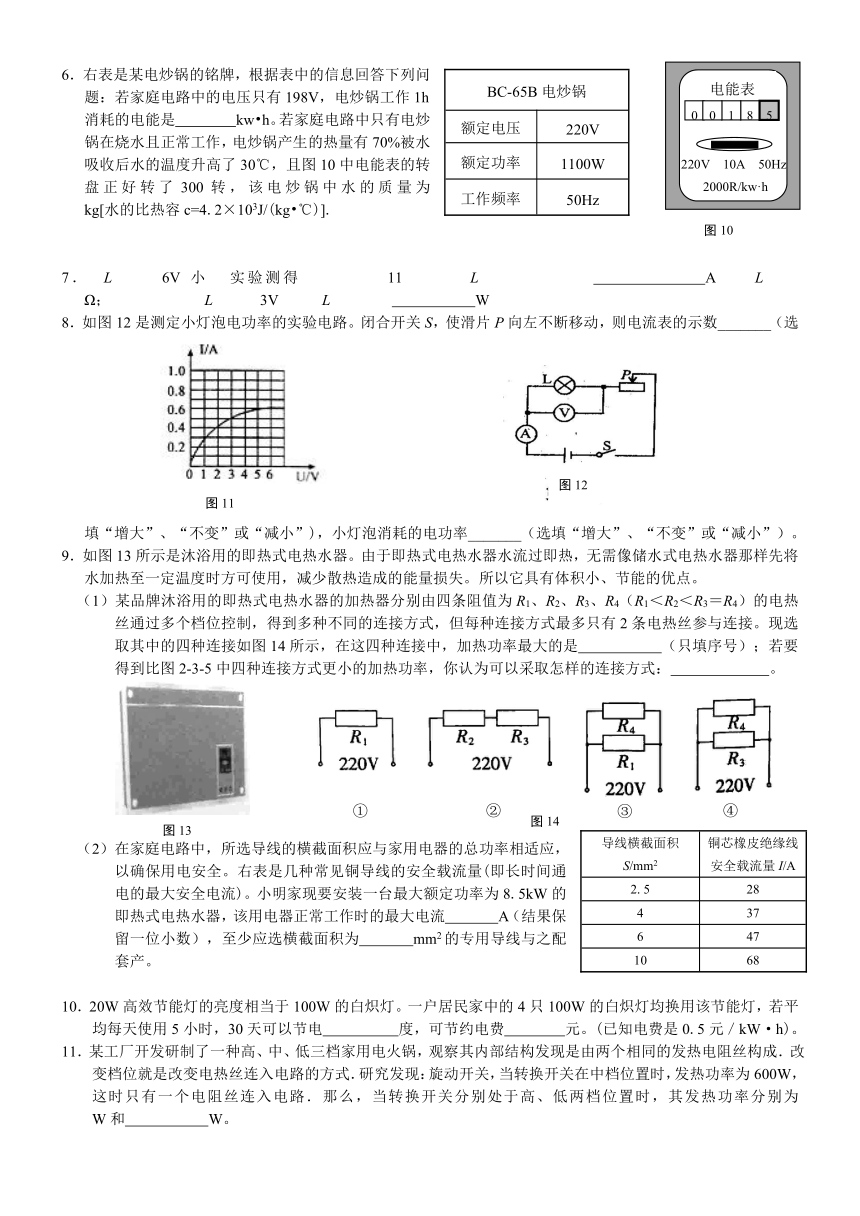

6．右表是某电炒锅的铭牌，根据表中的信息回答 ( http: / / www.21cnjy.com )下列问题：若家庭电路中的电压只有198V，电炒锅工作1h消耗的电能是 kw h。若家庭电路中只有电炒锅在烧水且正常工作，电炒锅产生的热量有70%被水吸收后水的温度升高了30℃，且图10中电能表的转盘正好转了300转，该电炒锅中水的质量为 kg[水的比热容c=4.2×103J/(kg ℃)].
7．灯泡L的额定电压为6V ( http: / / www.21cnjy.com )、小明通过实验测得电流随电压变化的曲线如图11。由图可知，当灯泡L正常发光时，通过其灯丝的电流是 A，此时灯泡L的电阻是 Ω；通过调节滑动变阻器，使灯泡L两端的电压为3V，则此时灯泡L消耗的实际功率为 W。
8．如图12是测定小灯泡 ( http: / / www.21cnjy.com )电功率的实验电路。闭合开关S，使滑片P向左不断移动，则电流表的示数_______（选填“增大”、“不变”或“减小”)，小灯泡消耗的电功率_______（选填“增大”、“不变”或“减小”）。
9．如图13所示是沐浴用的即热式电热水 ( http: / / www.21cnjy.com )器。由于即热式电热水器水流过即热，无需像储水式电热水器那样先将水加热至一定温度时方可使用，减少散热造成的能量损失。所以它具有体积小、节能的优点。
（1）某品牌沐浴用的即热式电热水器的加 ( http: / / www.21cnjy.com )热器分别由四条阻值为R1、R2、R3、R4（R1＜R2＜R3＝R4）的电热丝通过多个档位控制，得到多种不同的连接方式，但每种连接方式最多只有2条电热丝参与连接。现选取其中的四种连接如图14所示，在这四种连接中，加热功率最大的是 （只填序号）；若要得到比图2-3-5中四种连接方式更小的加热功率，你认为可以采取怎样的连接方式： 。
导线横截面积S/mm2 铜芯橡皮绝缘线安全载流量I/A
2.5 28
4 37
6 47
10 68
（2）在家庭电路中，所选导线的横截 ( http: / / www.21cnjy.com )面积应与家用电器的总功率相适应， 以确保用电安全。右表是几种常见铜导线的安全载流量(即长时间通电的最大安全电流)。小明家现要安装一台最大额定功率为8.5kW的即热式电热水器，该用电器正常工作时的最大电流 A（结果保留一位小数），至少应选横截面积为 mm2的专用导线与之配套产。
10．20W高效节能灯的亮度相当于100 ( http: / / www.21cnjy.com )W的白炽灯。一户居民家中的4只100W的白炽灯均换用该节能灯，若平均每天使用5小时，30天可以节电 度，可节约电费 元。(已知电费是0.5元／kW·h)。
11．某工厂开发研制了一种高、中、低 ( http: / / www.21cnjy.com )三档家用电火锅，观察其内部结构发现是由两个相同的发热电阻丝构成．改变档位就是改变电热丝连入电路的方式．研究发现：旋动开关，当转换开关在中档位置时，发热功率为600W，这时只有一个电阻丝连入电路．那么，当转换开关分别处于高、低两档位置时，其发热功率分别为 W和 W。

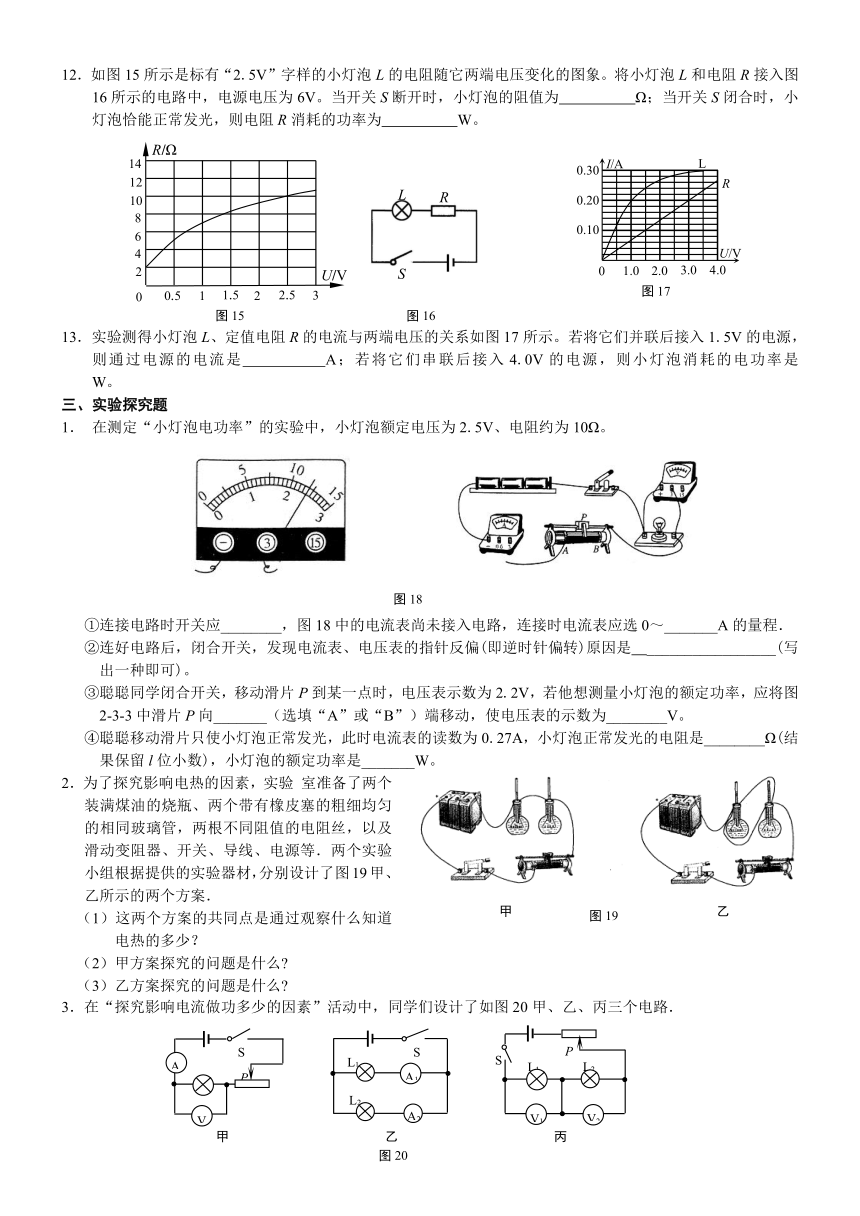

12．如图15所示是标有“2.5V”字 ( http: / / www.21cnjy.com )样的小灯泡L的电阻随它两端电压变化的图象。将小灯泡L和电阻R接入图16所示的电路中，电源电压为6V。当开关S断开时，小灯泡的阻值为 Ω；当开关S闭合时，小灯泡恰能正常发光，则电阻R消耗的功率为 W。
13．实验测得小灯泡L、定值电 ( http: / / www.21cnjy.com )阻R的电流与两端电压的关系如图17所示。若将它们并联后接入1.5V的电源，则通过电源的电流是 A；若将它们串联后接入4.0V的电源，则小灯泡消耗的电功率是 W。
三、实验探究题
1． 在测定“小灯泡电功率”的实验中，小灯泡额定电压为2.5V、电阻约为10Ω。
①连接电路时开关应________，图18中的电流表尚未接入电路，连接时电流表应选0～_______A的量程．
②连好电路后，闭合开关，发现电流表、电压表的指针反偏(即逆时针偏转)原因是 _________________(写出一种即可)。
③聪聪同学闭合开关，移动滑片P到某一点 ( http: / / www.21cnjy.com )时，电压表示数为2.2V，若他想测量小灯泡的额定功率，应将图2-3-3中滑片P向_______（选填“A”或“B”）端移动，使电压表的示数为________V。
④聪聪移动滑片只使小灯泡正常发光，此时电流 ( http: / / www.21cnjy.com )表的读数为0.27A，小灯泡正常发光的电阻是________Ω(结果保留l位小数)，小灯泡的额定功率是_______W。
2．为了探究影响电热的因素， ( http: / / www.21cnjy.com )实验 室准备了两个装满煤油的烧瓶、两个带有橡皮塞的粗细均匀的相同玻璃管，两根不同阻值的电阻丝，以及滑动变阻器、开关、导线、电源等．两个实验小组根据提供的实验器材，分别设计了图19甲、乙所示的两个方案．
（1）这两个方案的共同点是通过观察什么知道电热的多少？
（2）甲方案探究的问题是什么
（3）乙方案探究的问题是什么

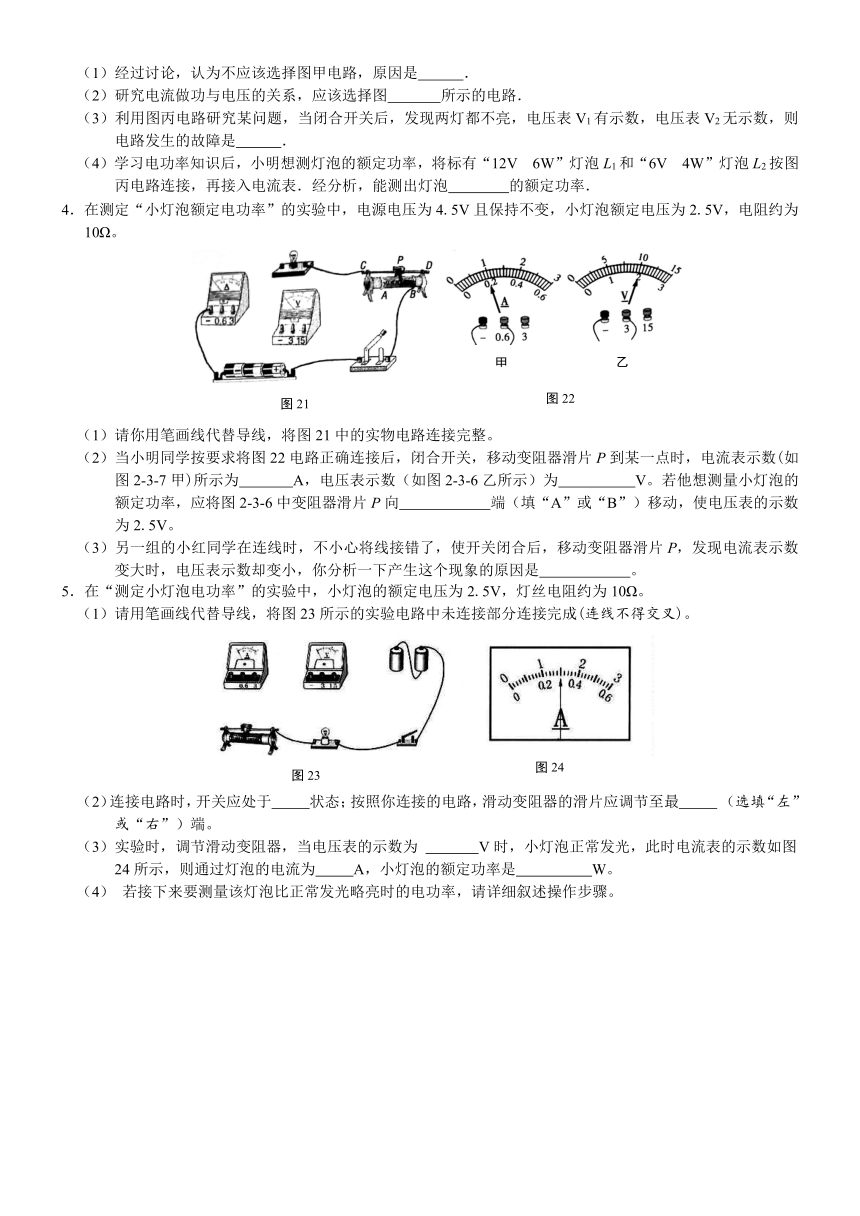

3．在“探究影响电流做功多少的因素”活动中，同学们设计了如图20甲、乙、丙三个电路．
（1）经过讨论，认为不应该选择图甲电路，原因是 ．
（2）研究电流做功与电压的关系，应该选择图 所示的电路．
（3）利用图丙电路研究某问题，当闭合开关后，发现两灯都不亮，电压表V1有示数，电压表V2无示数，则电路发生的故障是 ．
（4）学习电功率知识后，小明想测灯泡的 ( http: / / www.21cnjy.com )额定功率，将标有“12V 6W”灯泡L1和“6V 4W”灯泡L2按图丙电路连接，再接入电流表．经分析，能测出灯泡 的额定功率．
4．在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω。
（1）请你用笔画线代替导线，将图21中的实物电路连接完整。
（2）当小明同学按要求将图22电路正确 ( http: / / www.21cnjy.com )连接后，闭合开关，移动变阻器滑片P到某一点时，电流表示数(如图2-3-7甲)所示为 A，电压表示数（如图2-3-6乙所示）为 V。若他想测量小灯泡的额定功率，应将图2-3-6中变阻器滑片P向 端（填“A”或“B”）移动，使电压表的示数为2.5V。
（3）另一组的小红同学在连线时，不小心将 ( http: / / www.21cnjy.com )线接错了，使开关闭合后，移动变阻器滑片P，发现电流表示数变大时，电压表示数却变小，你分析一下产生这个现象的原因是 。
5．在“测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为10Ω。
（1）请用笔画线代替导线，将图23所示的实验电路中未连接部分连接完成(连线不得交叉)。
（2）连接电路时，开关应处于 状态；按照你连接的电路，滑动变阻器的滑片应调节至最 （选填“左”或“右”）端。
（3）实验时，调节滑动变阻器，当电压表的示数 ( http: / / www.21cnjy.com )为 V时，小灯泡正常发光，此时电流表的示数如图24所示，则通过灯泡的电流为 A，小灯泡的额定功率是 W。
若接下来要测量该灯泡比正常发光略亮时的电功率，请详细叙述操作步骤。
（5）该实验还可以测定小灯泡的电阻。根据以上实验数据，这个小灯泡正常工作时的电阻为 Ω。
6．在“测定2.5V小灯泡功率”的实验中，小红设计了如图21所示的电路.
（1）请在图25的“○”内填入合适的“灯泡”和“电表”符号.
（2）小红按电路图连接电路，进行实验 ( http: / / www.21cnjy.com )，测得数据如右表所示.断开开关时，发现电表如图26所示，其中电流表出现这种现象的原因是_____________________________________.
（3）假如不重新实验，请你利用小红已获 ( http: / / www.21cnjy.com )取的信息，计算出该灯泡的额定功率是_______W.若小灯泡两端的实际电压为3V，则小灯泡的实际功率 额定功率（选填“大于”、“等于”或“小于”）.
7．某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右。
（1）连接电流表时应选用 的量程。
（2）请用笔画线代替导线，完成实物电路的连接（要求：连线不得交叉）。
（3）检查电路连接无误，闭合开关后，灯泡 ( http: / / www.21cnjy.com )不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因可能是 。
（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流表示数如图27所示，请读出电流表的示数，并填入表格中。
（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整。
电压 U/V 1.0 1.5 2.0 2.5 3.0 3.8 4.0
电流 I/A 0.18 0.2 0.22 0.25 0.28 0.32
电功率P/W 0.18 0.3 0.44 0.625 0.84 1.28
灯泡发光情况 很暗→暗→正常发光→很亮
（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的 决定的，且 ，灯泡发光越亮。
8．小宇做测量小灯泡电功率的实验（小灯泡标有“3.8V”字样）．
（1）如图28所示，他所连接的实验 ( http: / / www.21cnjy.com )电路存在错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线，画出正确的接法．
实验次数 电压表示数/V 电流表示数/A 灯泡亮度
1 0.5 0.1 不发光
2 2.0 0.25 发光较暗
3 3.8 正常发光
4 6.0 0 不发光
（2）电路连接正确后，闭合开关，记录的部分实验数据和现象如上表所示。
分析表中实验数据可知：第1次实验中， ( http: / / www.21cnjy.com )小灯泡不发光的原因是_____________，接下来应进行的操作是 ；所用电源电压约为_________V．
（3）由于小宇粗心大意，没有记录灯泡正常发光时电流表的示数，于是他根据第一次实验数据计算出灯泡电阻：R＝＝＝5Ω，再计算出灯泡的额定功率：P＝＝=2.888W．请你对小宇计算额定功率的方法作出评价：小灯泡的额定功率_______（选填“大于”“等于”或“小于”）2.888W,理由是______________________．
9．在“测定小灯泡的额定功率”试验中， ( http: / / www.21cnjy.com )小雨同学用一个电压表、一个电流表、一个开关，电压为3V的电源，额定电压为2.5V的小灯泡和一个标有“20Ω、1.5A”的滑动变阻器。
（1）如果小灯泡的额定功率小于1W,电流表的量程应选 A为宜。
（2）请用笔画线代替导线，将图29甲的实物电路连接完整（连线不得交叉）。要求当滑动变阻器的滑片向右移动时，电流表示数增大。
（3）改变滑动变阻器的阻 ( http: / / www.21cnjy.com )值，多次测量通过小灯泡的电流和他两端的电压，根据记录的数据，小雨画出了小灯泡电流随其两端电压变化的关系图像（如图29乙），根据图像提供的信息，计算出小灯泡的额定功率为 W，小灯泡灯丝电阻随电压的增大而 （填“增大”、“减小”或“不变”）。
（4）另一组的同学按同 ( http: / / www.21cnjy.com )一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出实验中操作不当之处 （写出一种即可）。
四、计算题
1．如图30甲电路所示，电源电压为9V且保持不变，小灯炮标有 “6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙．求：
（1）小灯炮正常发光时电阻为多少欧
（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦
（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？
2．小明的奶奶住在徐闻农村，她家的楼道灯泡 ( http: / / www.21cnjy.com )在深夜时很容易烧坏．为解决这一问题，小明设计了如图31所示的电路，L1和L2都是“220V 40W”．请回答下列问题：(设灯泡的电阻不变化，电源电压变化忽略不计)
（1）乙灯泡的电阻是多少 闭合开关S和S1，L1正常发光，工作5h消耗的电能是多少
（2）断开S1，闭合S，让两灯泡都发光，深夜灯泡就不容易烧掉了，请计算此时L1两端的电压．
（3）请计算两盏灯泡都亮时电路消耗的总功率是多少
3．小明同学用三个电表(电压表或电流表)、两 ( http: / / www.21cnjy.com )个小灯泡、开关、导线及电源连接成如图32所示的电路进行实验．闭合开关后，两灯泡均发光，小明记录的三个电表的读数为：6V；1.5 A；0.5A．
（1）画出实验电路图，并指出甲、乙、丙三个电表的读数分别是多少
（2）计算Ll的电阻和电路消耗的总功率．
4．小明学习了电功率的知识后，想利用家里的电能表（如图33）和手表，测出一些家用电器的有关数据。
（1）当家里只有一台电冰箱在正常工作时，他测出电能表1分钟转了3圈，求电冰箱在这段时间消耗的电能是多少焦耳？
（2）当电冰箱和电热水壶同时工作时，他测出电能表1分钟转33圈，求此时电热水壶的电功率是多少瓦？
（3）如果用此电热水壶把1kg的水由20℃加热至沸腾需要的时间是多少秒？
[不考虑热量的损失，气压为一个标准大气压，水的比热容为4.2X103J/(kg℃)]
5．太阳能路灯是目前大力推广的高效节能灯。只 ( http: / / www.21cnjy.com )要将我国总数1亿盏路灯中的6000万盏改成太阳能路灯，每年就可以节省相当于一个三峡水电站的发电量。图34中是某小区安装的太阳能路灯及其能量流程图，图乙是这种路灯中LED发光三极管的伏安特性曲线。
（1） LED发光二极管的额定电压为3.5伏，请根据曲线计算它的额定功率。
（2）从LED发光二极管的伏 ( http: / / www.21cnjy.com )安特性曲线可知，当它的电压在2.5伏～3.6伏之间发生微小变化时，LED的电功率大约要变化几百倍。设计者在电路中接入了PWM控制器，请你猜想：PWM控制器在电路中的作用是通过 让路灯稳定发光的。
蓄电池 容量(注：Ah表示安·小时)
甲 “12V 25Ah”
乙 “12V 45Ah”
丙 “12V 65Ah”
（3）与太阳能电池板配套的蓄电池 ( http: / / www.21cnjy.com )，既要防止阴雨期容量不足，达不到供电需求，又要避免容量过大，造成浪费。现有5支2瓦的LED发光二极管由同一蓄电池供电，每天照明8小时，为保证3个连续阴雨天的供电，根据表中信息，请通过计算选择最佳的蓄电池。（注：为了延长蓄电池寿命，连续阴雨天的用电量不能超过蓄电池容量的50%）
6．如图35所示电路，滑动变阻器上标有“5 ( http: / / www.21cnjy.com )0Ω lA”，电源电压恒定为6V，电流表量程为0～0.6A，电压表量程为0—3V．闭合开关S，移动滑动变阻器滑片到某一位置时，电流表示数为0.2A，电压表示数为2V．求：
（1）电阻R1的阻值；
（2）此时滑动变阻器消耗的功率；
（3）为保证电路安全，电阻R1上允许消耗功率的范围．
7．太阳能电动车，它由太阳能电池提供动 ( http: / / www.21cnjy.com )力，图36是它的电路简化图，光能转化为电能储存在太阳能电池中，提供电动机转动需要的动力，可通过改变调速电阻来调节电动机转速。已知太阳能电池电压为600V。请回答以下问题：
（1）当调速电阻的滑片P在最右端时，调速电阻接入电路的阻值为10Ω，闭合开关S，电压表示数为500V，此时电动机的电功率是多少？
（2）当调速电阻的滑片P滑到最左端时，电动机电功率达到18kw，此时电流表示数多大？
8．小华家买了一个家用电吹风，如图37甲所示。其简化电路如图37乙所示，主要技术参数如右表。
型 号 SHZ2010-624
热风温度 50℃~70℃
额定功率 热风时：1000W
冷风时：120W
额定电压 220V
质 量 0.5kg
请解答如下问题：
（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？
（2）当选择开关旋至何处时，电吹风正常工作的功率最大？此时电路中的总电流是多大？
（3）当电路供电电压为200V时，电吹风电热丝的实际电功率为多大？（计算结果保留一位小数）
9． 小明家的电热饮水机，有加热和 ( http: / / www.21cnjy.com )保温两种工作状态，饮水机热水箱内水温达到92℃时开关S1自动断开，处于保温状态；当水温降至一定温度t时，S1又闭合重新加热．饮水机的铭牌数据与电路原理图如下：
热水箱水量 额定电压 加热时功率 保温时功率
2kg 220V 440W 40W
（1）求电阻R1的阻值；
（2）求正常加热时通过饮水机的电流；
（3）在无人取水情况下，饮水机重 ( http: / / www.21cnjy.com )新加热一次的时间为5min．加热一次消耗的电能是多少？重新加热前的水温t是多少？[不计能量损失，c水=4.2×103J/(kg·℃)]
电功率 专题复习练习
参考答案
一、选择题
1．C 2．D 3．B 4．A 5．D 6．B 7．C 8．D 9．D 10．B 11．A 12．A 13．D
二、填空题
1．9 4.5 2．1 100 3．40 20 4．72600 5。 (＝5A)
5．1 2︰1 6．0.891 2 7．0.6 10 1.5 8．增大 增大
9．（1）③ 把R3与R4串联；（2） 38.6 6 10．48 24 11．1200 300
12．2 0.875 13．0.34 0.2
三、实验探究题
1．①断开 0.6；②电源正负极接反（电流表和电压表的正负接线柱接反）；③A 2.5；④9.3 0.675
2．观察玻璃管中液面的高度；在电流一定时，电热与电阻的关系；在电压一定时，电热与电阻的关系.
3．（1）无法使用控制变量法；（2）丙；（3）L1开路；（4）L1
4．（1）见答图1
（2）0.2 2 B
（3）将电压表与滑动变阻器两端并联了。
5．（1）(如答图2)。
（2）断开，右。
（3）2.5，0.3，0.75。
（4）向左移动滑动变阻器的滑片，使电压表的示数为2.7V，记下此时电流表的示数，然后立刻断开开关。
（5）8.33。
6．（1）如答图3所示
（2）电流表使用前未校零
（3）0.75 大于
7．（1）0~0.6A （无单位不给分）
（2）电路图（见答图4）
（3）灯泡处开路（或“灯泡灯丝断了”、“灯泡与灯座接触不良”等合理答案均可）。
（4）0.31
（5）W 1.178（或“1.18”、“1.18”均可） （此题两空前后顺序可以调换）
（6）实际功率 实际功率越大
8．（1）改动方法有两种，可改动连接变阻器两根导线中的任意一根（图略）.
（2）变阻器连入电路的阻值太大（电流太小或电压太小） 调节滑动变阻器 6
（3）小于 灯丝的电阻随温度升高而变大（灯丝的电阻大于5Ω）
9．（1）0—0.6A
（2）见答图5
（3）0.625 增大 .
（4）连接电路时开关未断开且滑动变阻器的阻值调至最小（或连接电路时开关未断开且滑动变阻器的接线接在了金属杆两端.
四、计算题
1．解：（1）RL = = = 6Ω；2)P实=U实·I实=3V×0.7A=2.1W；
（3）电压表示数为2V时，由图可知此时电路中的电流为0.5A，则：W=UTt=9V×0.5A*10s=45W
2．解：（1）乙灯泡的电阻R= = =1210Ω
L1正常工作5h消耗的电能W=Pt=0.04kW×5h=0.2 kW·h
（2）断开S1，闭合S时，电流I= = =1/11A
L1两端的电压U1 = IR1 = A×1210Ω=110V
（3）两盏灯泡都亮时电路消耗的总功率P总=UI=220V×A=20W
3．解：（1）见答图6.（电路图连接数序要与实物图一致）
甲是电流表，示数为1.5A；乙是电流表，示数为0.5A；丙是电压表，示数为6V.
（2）根据欧姆定律I＝得：R＝＝＝12Ω
根据P＝UI得：P总＝UI＝6V×1.5A＝9W
4．解：（1）电冰箱消耗电能为：W冰=3r×1kWh/1500r=1/500kWh=7.2×103 J
（2）共消耗电能为：W =33r×1kWh/1500r = 11/50kWh =7.92×104J
电热水壶消耗电能为：W热= W－W冰=7.92×104J －7.2×103 J = 7.2×10 4J
t=1min=60s
电热水壶的电功率为：P= W热/ t =7. 2×10 4J/ 60s = 1200 W
（3）水吸收热量为：Q吸= cm (t－t0) = 4.2×103J/(Kg℃) ×1kg×(100℃－20℃)=3.36×105 J
消耗电能为：W1=Q吸=3.36×105 J
时间为：t= W1/ P =3.36×105 J/1200 W = 280 s
5．解：（1）P = UI=3.5伏×0.6安=2.1瓦
（2）稳定电压（或调节电压、稳定电流、调节电流等合理答案均可）
（3）发光二极管消耗的电能：W= Pt=5×2瓦×8时×3 =240瓦时
蓄电池的电能W=240瓦时/50%=480瓦时
蓄电池的容量= W/U= 480瓦时／12伏=40安时
应选用蓄电池乙
6．（1）10Ω；（2）0.8W；（3）0.1W~0.9W
7．解：（1）由题意可知，当调速电阻的 ( http: / / www.21cnjy.com )滑片P在最右端时，电动机与调速电阻串联，电压表测得的是电动机两端电压.调速电阻两端的电压U调＝U－U机＝600V－500V＝100VI＝＝＝10A
电动机的功率：P＝U机I＝500V×10A＝5000W
（2）当调速电阻的滑片P滑到最左端时，电路中只有电动机连入电路：
此时电动机两端的电压U＝600V由P＝I
则电流表示数I＝＝＝30A
8．解：（1）当电吹风吹冷风时，由P = 得：
消耗电能：W = Pt1 = 120W×5×60s = 3.6×104J
（2）当选择开关旋至B、C点时，电吹风的电功率最大.
由P = UI 得：电路中的电流：I = = 4.5A
（3）电热丝的额定功率：P额 = 1000W－120W = 800W
由P = UI和I = 得：电热丝的电阻R额 = = 55Ω
电热丝的实际功率P额 = = 727.3W
9．解：（1）R1== = 1210；
（2）I = = = 2A
（3）W=P额t=440W×5×60s=1.32×105J W =cm(t0－t)，
1.32×105J =4.2×103J/(kg·℃) ×2kg×(92℃－t) t≈76.3℃
