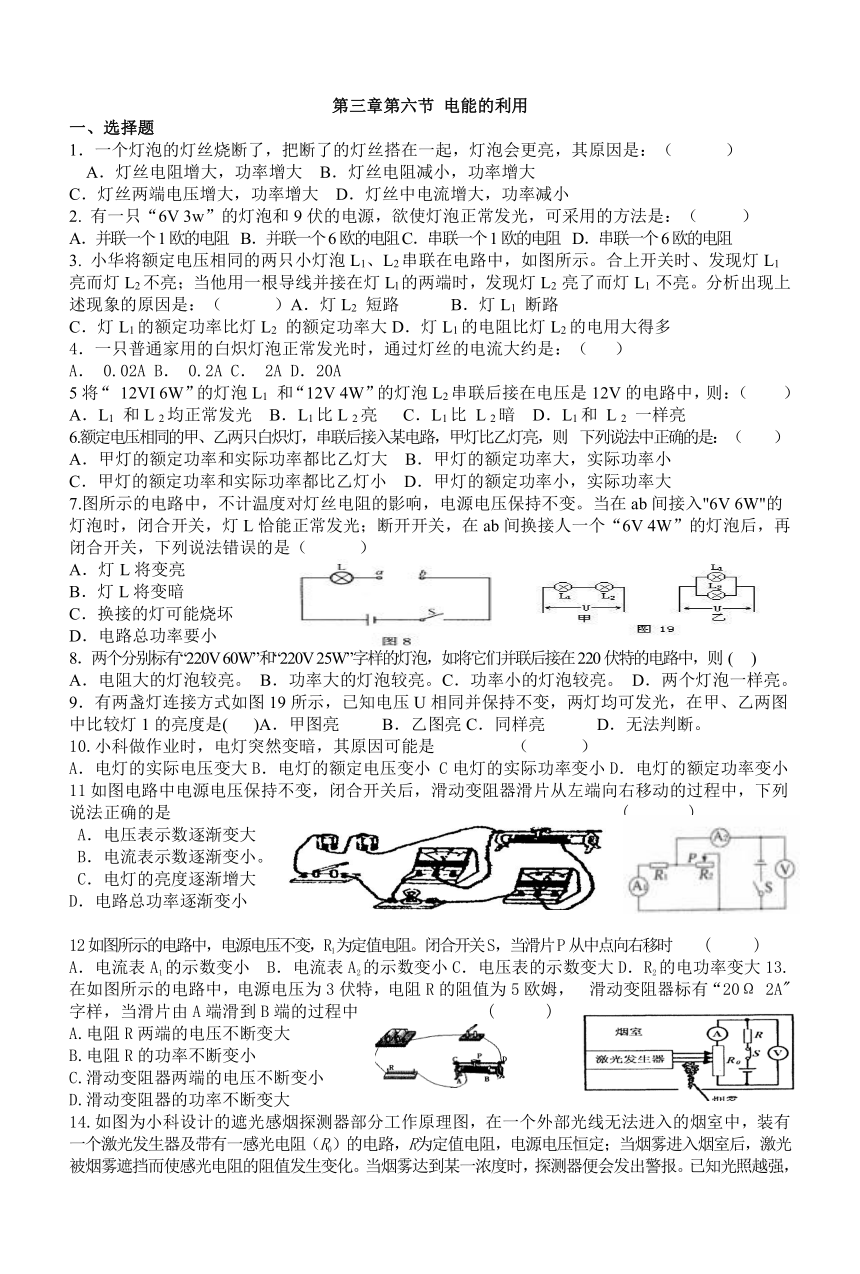

第三章第六节 电能的利用
一、选择题
．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：（ ）
A．灯丝电阻增大，功率增大 B．灯丝电阻减小，功率增大
C．灯丝两端电压增大，功率增大 D．灯丝中电流增大，功率减小
2. 有一只“6V 3w”的灯泡和9伏的电源，欲使灯泡正常发光，可采用的方法是：（ ）
A．并联一个1欧的电阻 B．并联一个6欧的电阻C．串联一个1欧的电阻 D．串联一个6欧的电阻
3. 小华将额定电压相同的两只小灯泡L1、L2串联在电路中，如图所示。合上开关时、发现灯L1亮而灯L2不亮；当他用一根导线并接在灯Ll的两端时，发现灯L2 亮了而灯L1 不亮。分析出现上述现象的原因是：（ ）A．灯L2 短路　　　B．灯L1 断路　
C．灯L1的额定功率比灯L2 的额定功率大D．灯L1的电阻比灯L2的电用大得多
4．一只普通家用的白炽灯泡正常发光时，通过灯丝的电流大约是：（ ）
A． 0.02A B． 0.2A C． 2A D．20A
5将“ 12VI 6W”的灯泡L1 和“12V 4W”的灯泡L2串联后接在电压是12V的电路中，则：（ ）
A．L1 和L 2均正常发光 B．L1比L 2亮 C．L1比 L 2暗 D．L1和 L 2 一样亮
6.额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则 下列说法中正确的是：（ ）
A．甲灯的额定功率和实际功率都比乙灯大 B．甲灯的额定功率大，实际功率小
C．甲灯的额定功率和实际功率都比乙灯小 D．甲灯的额定功率小，实际功率大
7.图所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。当在ab间接入"6V 6W"的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在ab间换接人一个“6V 4W”的灯泡后，再闭合开关，下列说法错误的是（　　　）
A．灯L将变亮　　　
B．灯L将变暗
C．换接的灯可能烧坏
D．电路总功率要小
8．两个分别标有“220V 60W”和“220V 25W”字样的灯泡，如将它们并联后接在220伏特的电路中，则 ( )
A．电阻大的灯泡较亮。 B．功率大的灯泡较亮。C．功率小的灯泡较亮。 D．两个灯泡一样亮。　　
9．有两盏灯连接方式如图19所示，已知电压U相同并保持不变，两灯均可发光，在甲、乙两图中比较灯1的亮度是( )A．甲图亮 B．乙图亮C．同样亮 D．无法判断。　　　　　
10.小科做作业时，电灯突然变暗，其原因可能是 （ ）
A．电灯的实际电压变大B．电灯的额定电压变小 C电灯的实际功率变小D．电灯的额定功率变小
11如图电路中电源电压保持不变，闭合开关后，滑动变阻器滑片从左端向右移动的过程中，下列说法正确的是 ( )
A．电压表示数逐渐变大
B．电流表示数逐渐变小。
C．电灯的亮度逐渐增大
D．电路总功率逐渐变小
12如图所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，当滑片P从中点向右移时 ( )
A．电流表A1的示数变小　B．电流表A2的示数变小C．电压表的示数变大D．R2的电功率变大13.在如图所示的电路中，电源电压为3伏特，电阻R的阻值为5欧姆， 滑动变阻器标有“20Ω 2A"字样，当滑片由A端滑到B端的过程中 ( )
A.电阻R两端的电压不断变大
B.电阻R的功率不断变小
C.滑动变阻器两端的电压不断变小
D.滑动变阻器的功率不断变大

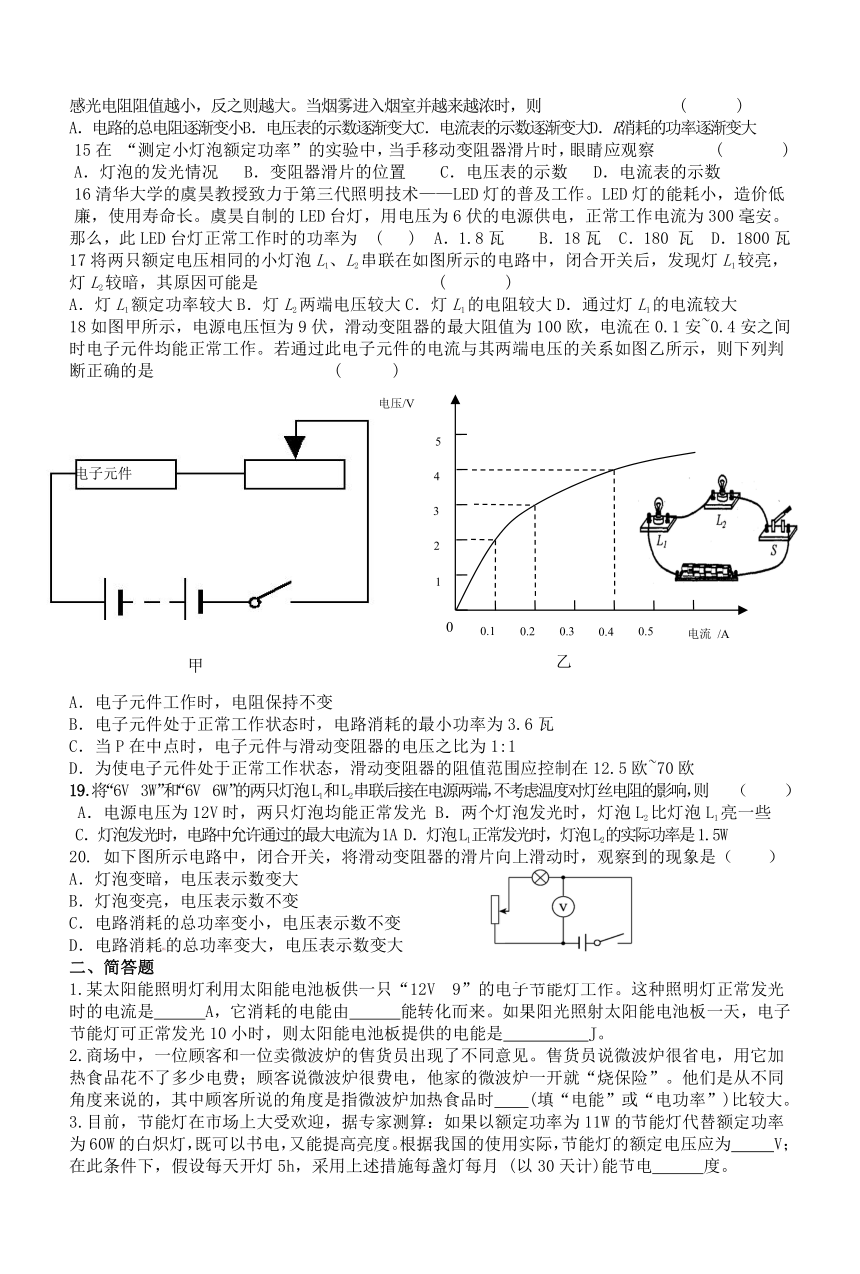

14.如图为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一感光电阻（R0）的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化。当烟雾达到某一浓度时，探测器便会发出警报。已知光照越强，感光电阻阻值越小，反之则越大。当烟雾进入烟室并越来越浓时，则 ( )
A．电路的总电阻逐渐变小B．电压表的示数逐渐变大C．电流表的示数逐渐变大D．R消耗的功率逐渐变大
15在 “测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察 ( )
A．灯泡的发光情况 B．变阻器滑片的位置 C．电压表的示数 D．电流表的示数
16清华大学的虞昊教授致力于第三代照明技术——LED灯的普及工作。LED灯的能耗小，造价低廉，使用寿命长。虞昊自制的LED台灯，用电压为6伏的电源供电，正常工作电流为300毫安。那么，此LED台灯正常工作时的功率为 ( ) A．1.8瓦 B．18瓦 C．180 瓦 D．1800瓦
17将两只额定电压相同的小灯泡L1、L2串联在如图所示的电路中，闭合开关后，发现灯L1较亮，灯L2较暗，其原因可能是 ( )
A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大
18如图甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安~0.4安之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是 ( )
A．电子元件工作时，电阻保持不变
B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦
C．当P在中点时，电子元件与滑动变阻器的电压之比为1:1
D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5欧~70欧
19．将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则 （ ）
A．电源电压为12V时，两只灯泡均能正常发光 B．两个灯泡发光时，灯泡L2比灯泡L1亮一些
C．灯泡发光时，电路中允许通过的最大电流为1A D．灯泡L1正常发光时，灯泡L2的实际功率是1.5W
20. 如下图所示电路中，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（　 ）
A．灯泡变暗，电压表示数变大
B．灯泡变亮，电压表示数不变
C．电路消耗的总功率变小，电压表示数不变
D．电路消耗的总功率变大，电压表示数变大
二、简答题
1.某太阳能照明灯利用太阳能电池板供一只“12V 9”的电子节能灯工作。这种照明灯正常发光时的电流是 A，它消耗的电能由 能转化而来。如果阳光照射太阳能电池板一天，电子节能灯可正常发光10小时，则太阳能电池板提供的电能是 J。
2.商场中，一位顾客和一位卖微波炉的售货员出现了不同意见。售货员说微波炉很省电，用它加热食品花不了多少电费；顾客说微波炉很费电，他家的微波炉一开就“烧保险”。他们是从不同角度来说的，其中顾客所说的角度是指微波炉加热食品时 (填“电能”或“电功率”)比较大。
3.目前，节能灯在市场上大受欢迎，据专家测算：如果以额定功率为11W的节能灯代替额定功率为60W的白炽灯，既可以书电，又能提高亮度。根据我国的使用实际，节能灯的额定电压应为 V；在此条件下，假设每天开灯5h，采用上述措施每盏灯每月 (以30天计)能节电 度。
4）某37英寸液晶电视机的铭牌上有“220V 200W”的字样，则该电视机正常工作1小时消耗 千瓦时的电能
5.小明按图所示的电路进行实验，已知L1的额定功率为l。 6瓦．L2的额定电压为3伏。闭合开关S后，灯泡 L1恰好正常发光，电流表A1和A2的指针均指在如图所示的位置。则电压表V2的示数为 伏，灯泡L2的额定功率为 瓦（灯泡L1、L2的阻值恒定）。
三、探究题
1如图是小强进行“伏安法测小灯泡额定功率”实验电路图。实验时选用的器材有：电压恒为4.5V的电源、标有“2.5V”字样的小灯泡、最大阻值为10Ω的变阻器、电流表、电压表、开关和导线等。当他按电路图正确连接好实物，经试触无误，闭合开关，移动变阻器滑片，使电压表示数为2.5V时，电流表示数如图所示，则：（1）电流表示数为 A；（2）此小灯泡额定功率为 W；（3）若在实验过程中小灯泡突然熄灭，他用电压表检查闭合开关后的电路，有下表结果，则断路发生在 两点之间（选填“ea”、“ab”或“bc”）
电压表接线位置 e、c e、b e、a
电压表示数/V 4.5 4.5 4.5
2.在图甲所示电路中，电源电压3V恒定不变，R1=5Ω，当滑动变阻器R2(最大阻值大于R1)接入电路的阻值增大时，R2消耗的电功率如何变化呢 小明为了探究这一问题，找来了图乙所示的各种器材。(1)根据图甲所示的电路图，在答题纸相应的实物图上将电压表连入电路。
实验序号 1 2 3 4 5 6
电流I／A O.6 O.5 O.4 O.3 O.2 0.1
电压U／V O O.5 1.O 1.5 2.O 2.5
(2)图乙中，要使滑动变阻器R2接入电路的阻值增大，应将滑片向 (选填“A”或“B”)移动。
(3)通过实验，小明获得数据如右表。分析实验数据，得出结论：若电源电压和定值电阻R恒定不变，当滑动变阻器R2(最大阻值大于R1)接入电路的阻值增大时，R2消耗的电功率
3.小金在做“测定小灯泡电功率”的实验时，所用电源电压为4.5伏，小灯泡额定电压为2.5伏。
（1）按电路图连接成实物图后，闭合开关，发现小灯泡不亮、电流表指针不动、电压表指针有明显的偏转，则电路故障原因可能是 ；（2）故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙，若要测量小灯泡的额定功率，应将图甲中滑片P向 （填“A”或“B”）端移动，使电压表的示数为2.5伏；（3）小金同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图像。根据图像信息，可计算出小灯泡的额定功率是 瓦。该图像不是直线，主要原因是 。
四、计算题
1．某同学利用图甲电路对额定电压已经模糊、额定功率为1W的小灯泡进行了如下研究。按图甲连接电路后，闭台开关s，测得通过小灯泡的电流与小灯泡两端的电压关系如图乙。 (1)据图判断，实验过程中小灯泡的电阻是 (选填“恒定”或“变化”)的。 (2)当小灯泡两端的电压为0.5V时，2分钟内小灯泡消耗的电能为多少 (3)小灯泡的额定电压为多少
2.生活在高原的人们常用高压锅煮食物，这是由于高原地区的大气压较___________。以下是电压力锅和它的工作电路图，R1为工作时的加热电阻，标有额定功率为800W。R2为保温保压电阻，且R2＝2R1，S1为压力开关，当压强达到设定值时S1会自动断开，S2为限时开关，可以设定加热时间。求：
(1)当锅内气压为110千帕时，锅内气体对锅盖(400厘米2)的压力多大 (2)正常工作时，R1阻值多大 (3)若用此电压力锅煮骨头汤，S2限时60分钟。S1、S2同时闭合，工作30分钟后，S1达到限压值断开，S2闭合至限时结束。此过程中共消耗多少电能
3.为改善休闲广场的照明，电力部门要在广场安装一盏规格为“220V 1000W”的碘钨灯，己知电控室的输出电压恒为220V，所需电线总长为400m，所选用电线的电阻为每米1.65×10-2Ω。
(1)电路中电线的电阻为 Ω；(2)实际电路中，相当于碘钨灯与电阻R串联（如图），
则碘钨灯工作时，它的实际功率是多少？(3)要减少电路中电线的功率消耗，可采取的措施是 （写出一点）。
4.5月20日是“中国学生营养日”，学生的膳食结构越来越受到学校、家庭和社会的重视。妈妈为了改善小红的早餐营养，买了一台全自动豆浆机，豆浆机的工作原理示意图和铭牌如下： (1)计算豆浆机正常工作时的最大电流。 (2)豆浆机做一次豆浆，若电动机累计工作3分钟，电阻丝累汁加热12分钟，则总共消耗多少电能 (3)豆浆中富含的 是细胞生长及修补组织的主要原料，食用豆浆能为青少年提供生长发育所需的重要营养素。
5.．随着生活水平的提高，扫地机器人逐步进人普通家庭。扫地机器人具有主动躲避障碍物、
自动吸尘、自动返回充电座充电等诸多智能功能。如图是某款扫地机器人及铭牌上的部分
参数，请回答下列有关问题：(1)机器人吸尘的工作原理是通过电机转动使内部压强 ， 从而使杂物进人吸尘器。
(2)电池容量“2000mAh”是指当工作电流为2000 mA，能持续
供电1小时。若充满电后所有电量用于扫地，则可供机器
人持续正常工作多少时间
(3)机器人的供电系统设有自动充电功能，当检测到电池容量
低至10％时会自动返回充电。若返回过程中受到的阻力 为20牛，为确保机器人能顺利返回充电，需要充电时离充 电座最远为多少米 (剩余电池容量的40％用于提供克服摩擦力做功)
乙
电压/V
电流 /A
0
0.1
0.2
0.3
0.4
0.5
1
2
5
3
4
甲
电子元件
甲
丙
乙
第34题图
图23
220V
