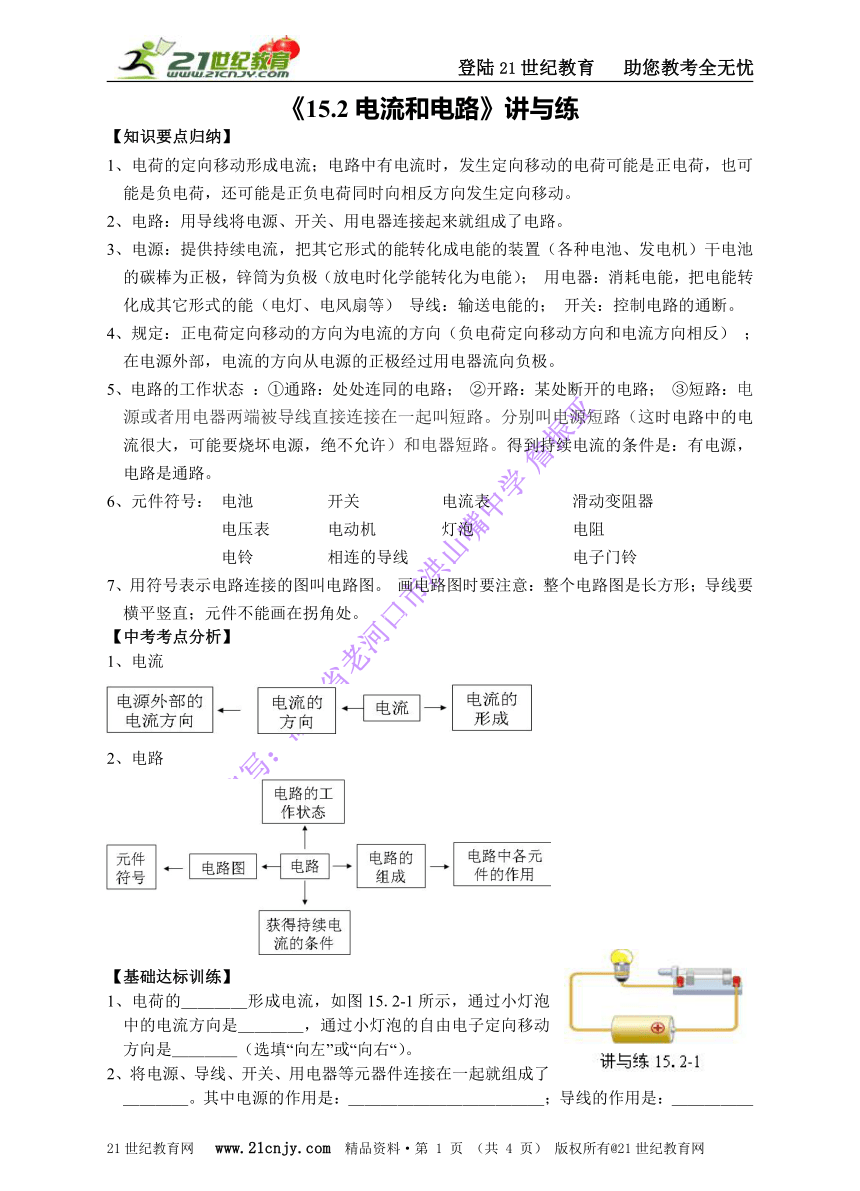

《15.2电流和电路》讲与练
【知识要点归纳】
1、电荷的定向移动形成电流；电路中有电流时，发生定向移动的电荷可能是正电荷，也可能是负电荷，还可能是正负电荷同时向相反方向发生定向移动。 21世纪教育网版权所有
2、电路：用导线将电源、开关、用电器连接起来就组成了电路。
3、电源：提供持续电流，把其它形式的能转化成电能的装置（各种电池、发电机）干电池的碳棒为正极，锌筒为负极（放电时化学能转化为电能）； 用电器：消耗电能，把电能转化成其它形式的能（电灯、电风扇等） 导线：输送电能的； 开关：控制电路的通断。
4、规定：正电荷定向移动的方向为电流的方向（负电荷定向移动方向和电流方向相反） ；在电源外部，电流的方向从电源的正极经过用电器流向负极。21教育网
5、电路的工作状态 ：①通路：处处连同的电路； ②开路：某处断开的电路； ③短路：电源或者用电器两端被导线直接连接在一起叫短路。分别叫电源短路（这时电路中的电流很大，可能要烧坏电源，绝不允许）和电器短路。得到持续电流的条件是：有电源，电路是通路。21·cn·jy·com
6、元件符号： 电池 开关 电流表 滑动变阻器
电压表 电动机 灯泡 电阻
电铃 相连的导线 电子门铃
7、用符号表示电路连接的图叫电路图。 画电路图时要注意：整个电路图是长方形；导线要横平竖直；元件不能画在拐角处。 www.21-cn-jy.com
【中考考点分析】
1、电流
2、电路
【基础达标训练】
1、电荷的＿＿＿＿形成电流，如图15.2-1所示，通过小灯泡中的电流方向是＿＿＿＿，通过小灯泡的自由电子定向移动方向是＿＿＿＿（选填“向左”或“向右“）。2·1·c·n·j·y
2、将电源、导线、开关、用电器等元器件连接在一起就组成了＿＿＿＿。其中电源的作用是：＿＿＿＿＿＿＿＿＿＿＿＿；导线的作用是：＿＿＿＿＿＿＿＿＿＿＿＿；开关的作用是：＿＿＿＿＿＿＿＿＿＿＿＿；用电器则是：＿＿＿＿＿＿＿＿＿＿＿＿。

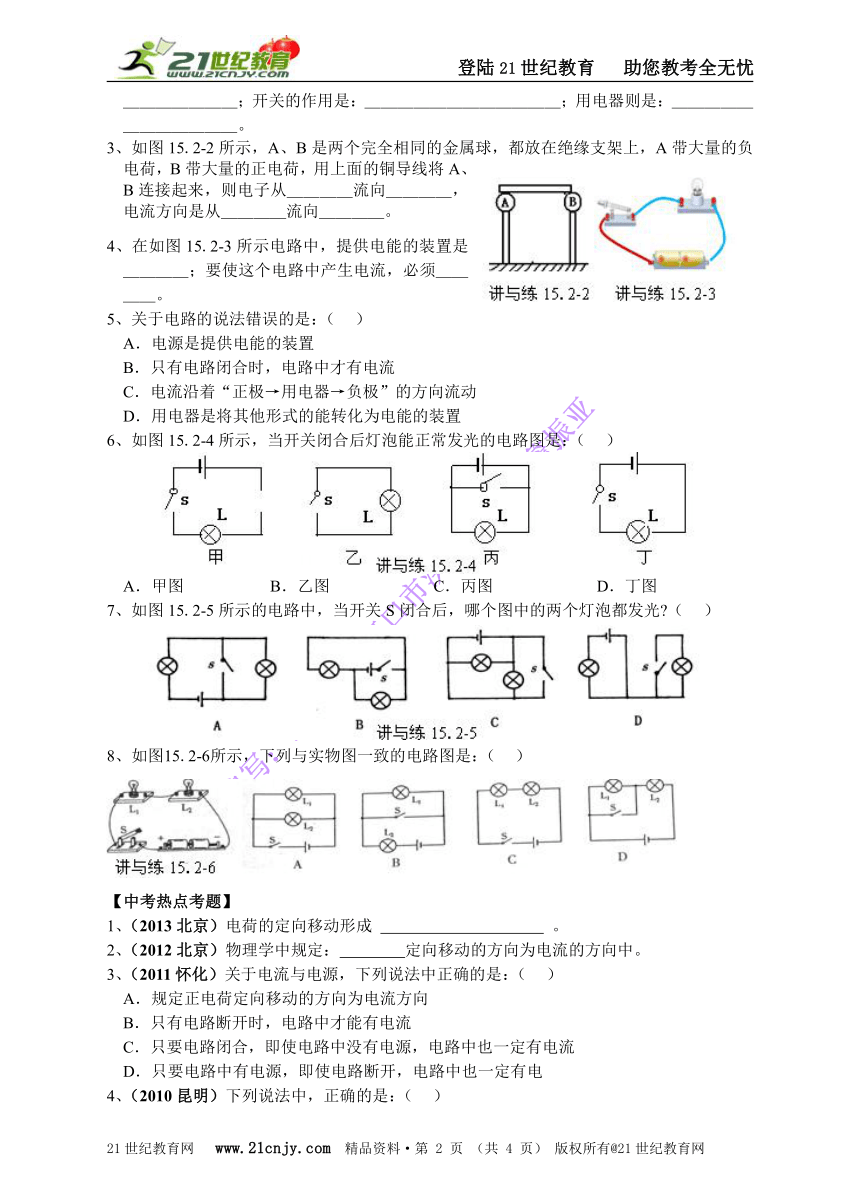

3、如图15.2-2所示，A、B是两个完全相同的金属球，都放在绝缘支架上，A带大量的负电荷，B带大量的正电荷，用上面的铜导线将A、B连接起来，则电子从＿＿＿＿流向＿＿＿＿，电流方向是从＿＿＿＿流向＿＿＿＿。【来源：21·世纪·教育·网】
4、在如图15.2-3所示电路中，提供电能的装置是＿＿＿＿；要使这个电路中产生电流，必须＿＿＿＿。
5、关于电路的说法错误的是：（21世纪教育网）
A．电源是提供电能的装置
B．只有电路闭合时，电路中才有电流
C．电流沿着“正极→用电器→负极”的方向流动
D．用电器是将其他形式的能转化为电能的装置
6、如图15.2-4所示，当开关闭合后灯泡能正常发光的电路图是：（21世纪教育网）
A．甲图 B．乙图 C．丙图 D．丁图
7、如图15.2-5所示的电路中，当开关S闭合后，哪个图中的两个灯泡都发光?（21世纪教育网）
8、如图15.2-6所示，下列与实物图一致的电路图是：（21世纪教育网）
【中考热点考题】
1、（2013北京）电荷的定向移动形成 。
2、（2012北京）物理学中规定： 定向移动的方向为电流的方向中。
3、（2011怀化）关于电流与电源，下列说法中正确的是：（21世纪教育网）
A．规定正电荷定向移动的方向为电流方向
B．只有电路断开时，电路中才能有电流
C．只要电路闭合，即使电路中没有电源，电路中也一定有电流
D．只要电路中有电源，即使电路断开，电路中也一定有电
4、（2010昆明）下列说法中，正确的是：（21世纪教育网）
A．电子定向移动的方向规定为电流方向 B．与毛皮摩擦过的橡胶棒带正电
C．电源的作用就是提供电能的装置 D．用电器的作用就是消耗电荷
5、（2012黄冈）下列有关“电”的说法正确的是
A．摩擦起电的实质是创造了电荷 B．运动的电荷一定形成电流
C．电路两端有电源就一定有电流 D．电路中有电流?电路中一定有电源
6、（2010乐山）如图15.2-7所示电路图，电路正确而且有电流通过的是：（21世纪教育网）
7、（5012莆田）如图15.2-8所示的电路，闭台开关S1和S2后，下列分析正确的是
A．小灯泡亮，电铃响 B．小灯泡亮，电铃不响
C．小灯泡不亮，电铃响 D．小灯泡不亮，电铃不响
8、（2011北海）如图15.2-9所示，不属于用电器的是
9、（2013滨州）如图15.2-10所示某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了。其中符合要求的电路图是21cnjy.com
10、（2012天津）如图15.2-11甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图15.2-11乙所示），金属棒中B
A．电流方向由A到B　　　　　
B．电流方向由B到A
C．有电流但方向无法确定　　　
D．始终无电流
