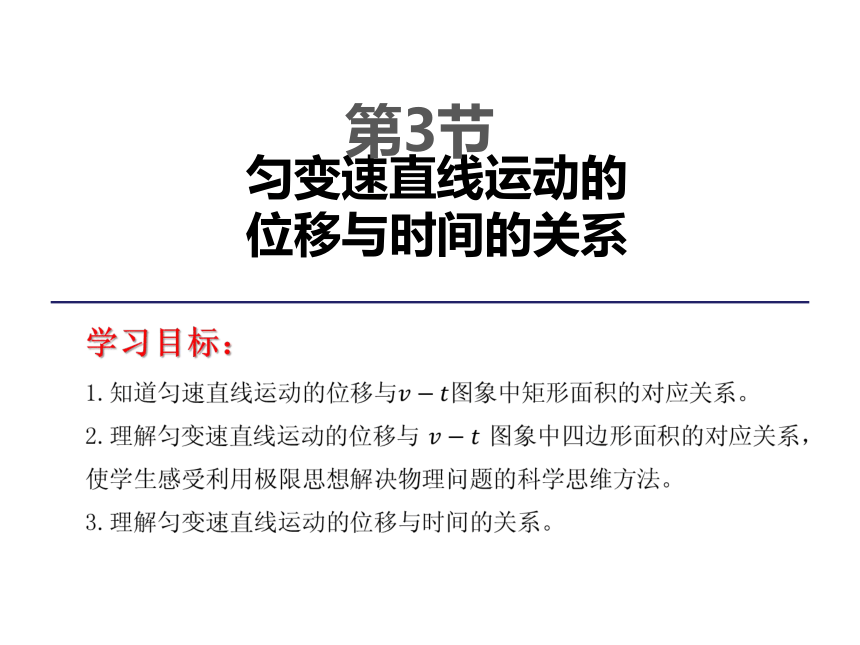

2014年秋高中物理必修一（新人教版）：第二章第3节 匀变速直线运动的位移与时间的关系课件

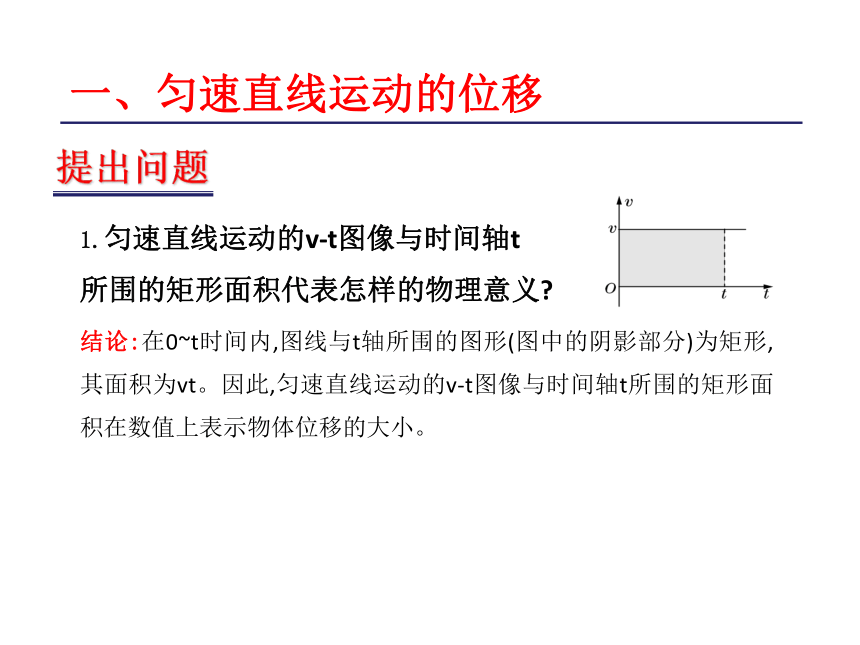

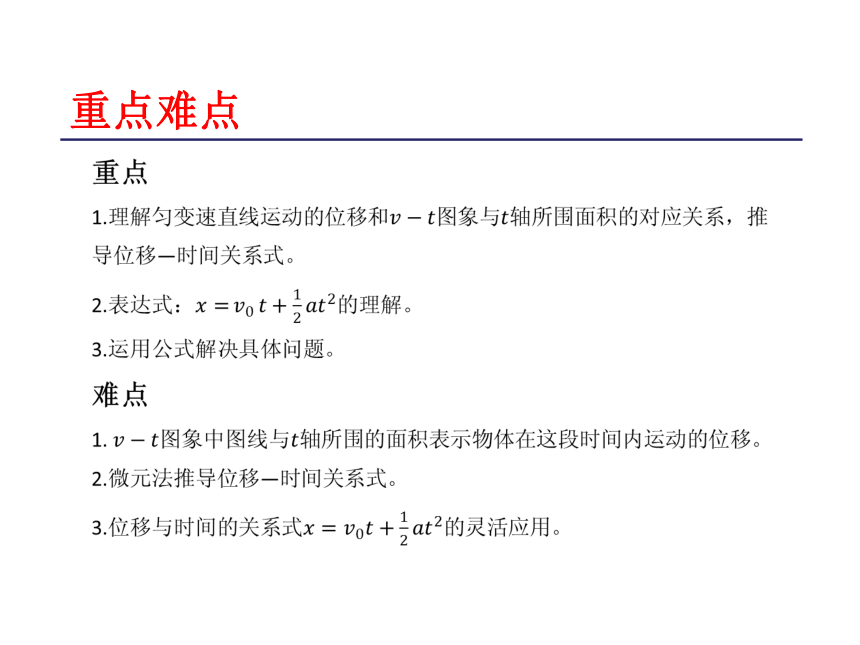

课件18张PPT。匀变速直线运动的位移与时间的关系?第3节?重点难点提出问题1.匀速直线运动的v-t图像与时间轴t

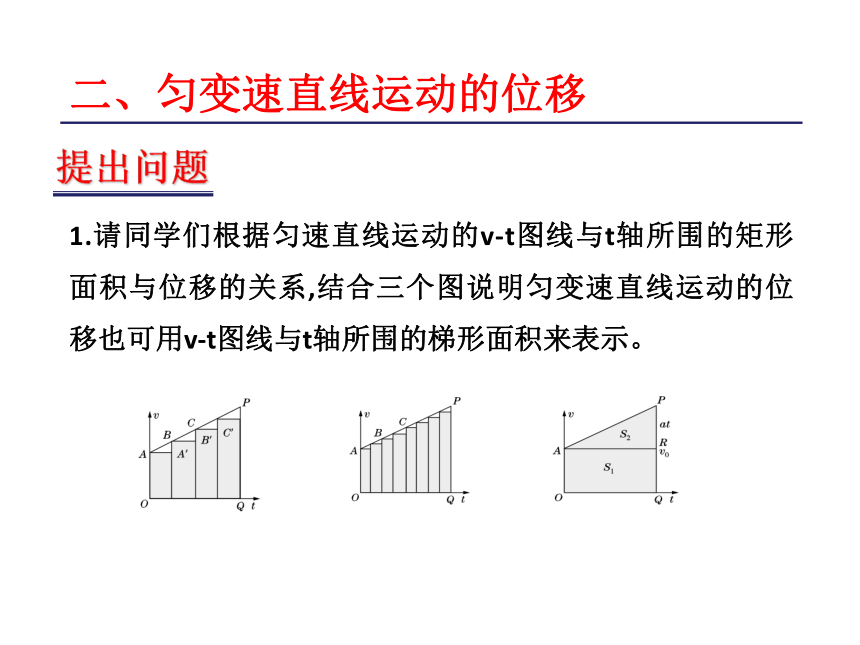

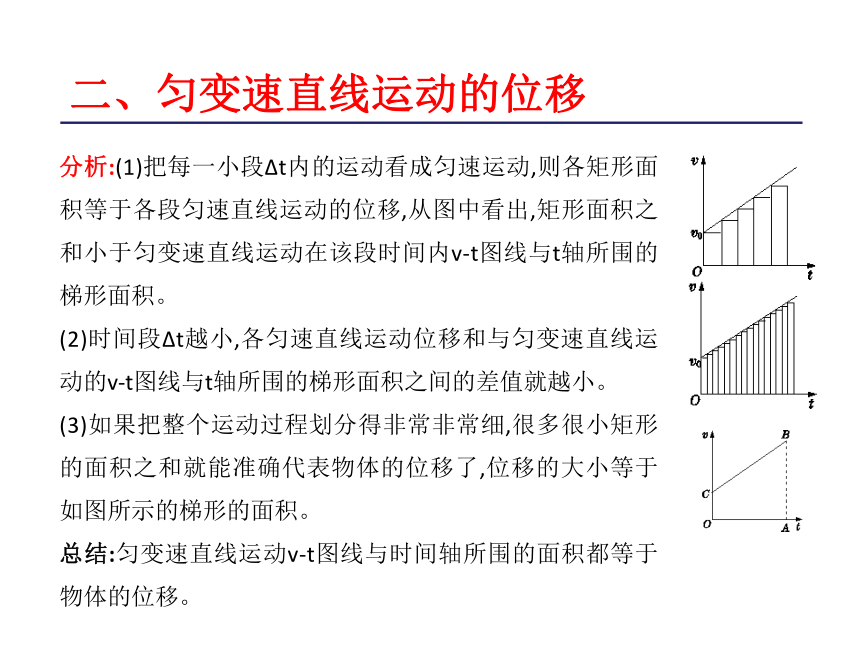

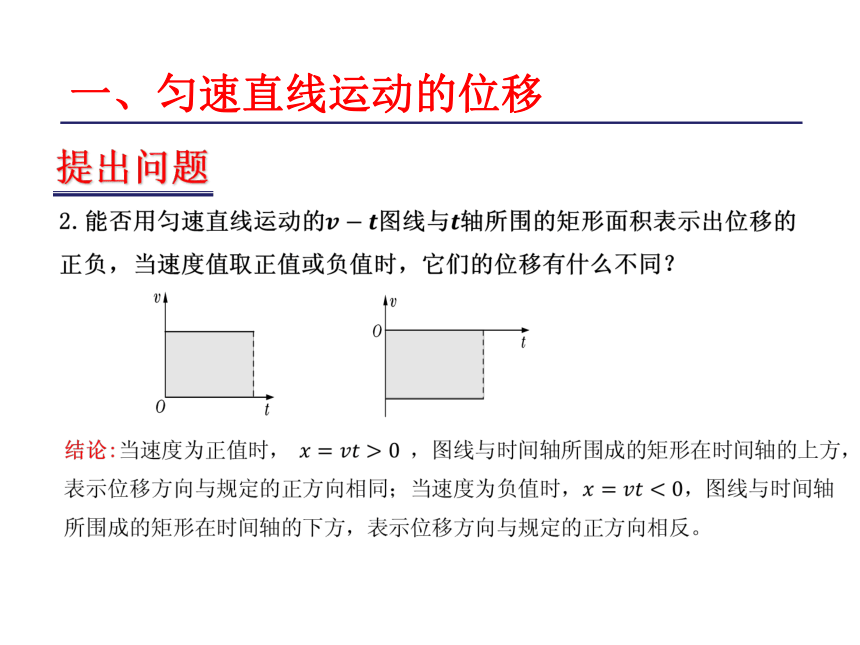

所围的矩形面积代表怎样的物理意义?结论:在0~t时间内,图线与t轴所围的图形(图中的阴影部分)为矩形,其面积为vt。因此,匀速直线运动的v-t图像与时间轴t所围的矩形面积在数值上表示物体位移的大小。一、匀速直线运动的位移??提出问题一、匀速直线运动的位移二、匀变速直线运动的位移提出问题 1.请同学们根据匀速直线运动的v-t图线与t轴所围的矩形面积与位移的关系,结合三个图说明匀变速直线运动的位移也可用v-t图线与t轴所围的梯形面积来表示。二、匀变速直线运动的位移分析:(1)把每一小段Δt内的运动看成匀速运动,则各矩形面积等于各段匀速直线运动的位移,从图中看出,矩形面积之和小于匀变速直线运动在该段时间内v-t图线与t轴所围的梯形面积。
(2)时间段Δt越小,各匀速直线运动位移和与匀变速直线运动的v-t图线与t轴所围的梯形面积之间的差值就越小。
(3)如果把整个运动过程划分得非常非常细,很多很小矩形的面积之和就能准确代表物体的位移了,位移的大小等于如图所示的梯形的面积。

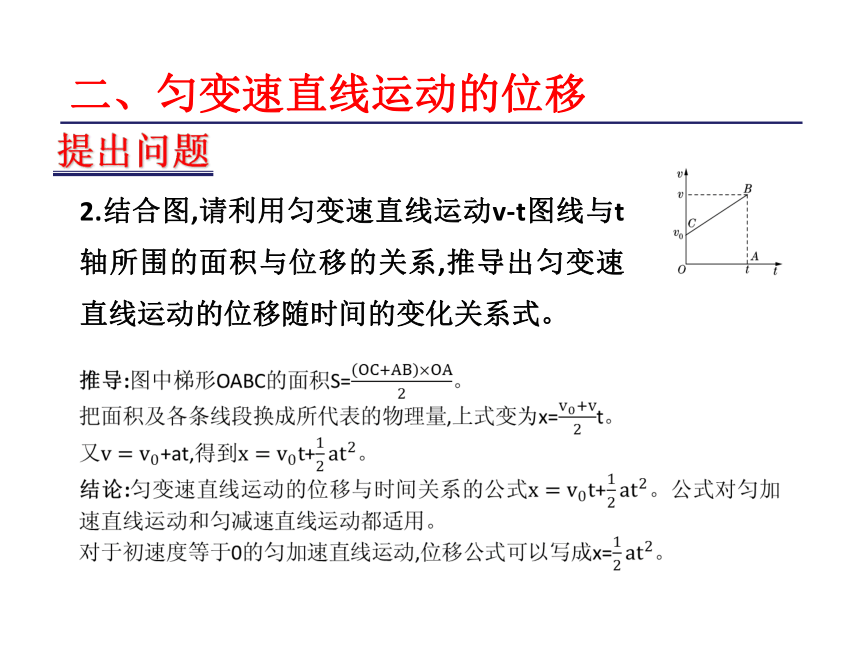

总结:匀变速直线运动v-t图线与时间轴所围的面积都等于物体的位移。二、匀变速直线运动的位移提出问题2.结合图,请利用匀变速直线运动v-t图线与t轴所围的面积与位移的关系,推导出匀变速直线运动的位移随时间的变化关系式。?典型例题?AD典型例题??二、匀变速直线运动的位移提出问题?典型例题??三、用图像表示位移提出问题?典型例题例4(2014·大纲全国高考·单选)一质点沿x轴做直线运动,其v-t图像如图2-3-18所示。质点在t=0时位于x=5 m处,开始沿x轴正方向运动。当t=8 s 时,质点在x轴上的位置为( )
A.x=3 m B.x=8 m
C.x=9 m D.x=14 m?巩固练习1.做匀加速直线运动的质点，运动了时间t，下列说法正确的是（ ）
A.它的初速度越大，通过的位移一定越大
B.它的加速度越大，通过的位移一定越大
C.它的末速度越大，通过的位移一定越大
D.它的平均速度越大，通过的位移一定越大D巩固练习?D巩固练习3.(2014·广东高考·单选)图是物体做直线运动的v-t图像。由图可知,该物体( B )
A.第1 s内和第3 s内的运动方向相反
B.第3 s内和第4 s内的加速度相同
C.第1 s内和第4 s内的位移大小不相等
D.0~2 s和0~4 s内的平均速度大小相等巩固练习??布置作业
完成教材第40页
“问题与练习”第1、3、4题
