第5节 串、并联电路中电流的规律
第十五章 电流和电路
必
●
知识要点全练
夯实基础
o0oooooooooooooooooooooooooooooooooo
知识点1
串联电路中电流的规律

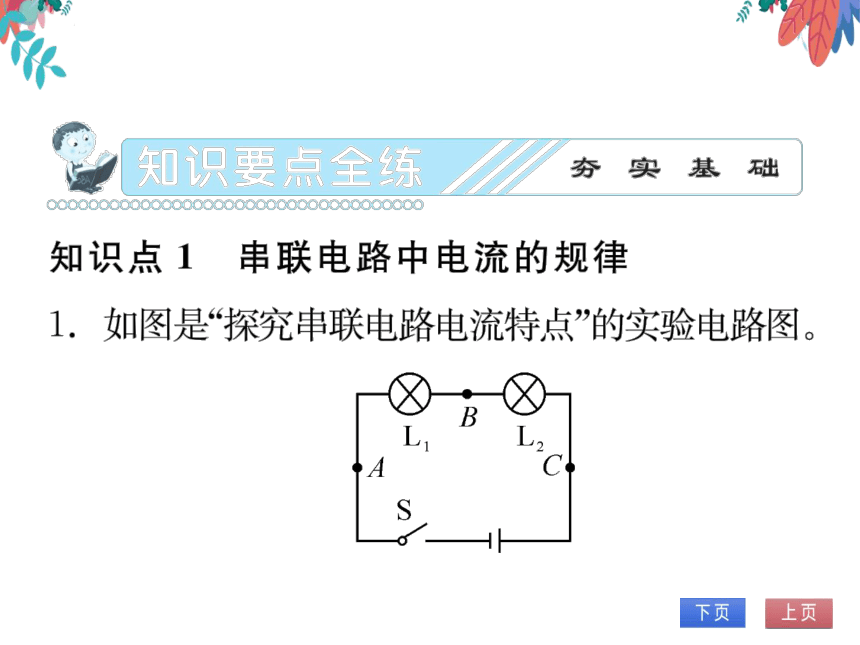

1.如图是“探究串联电路电流特点”的实验电路图。

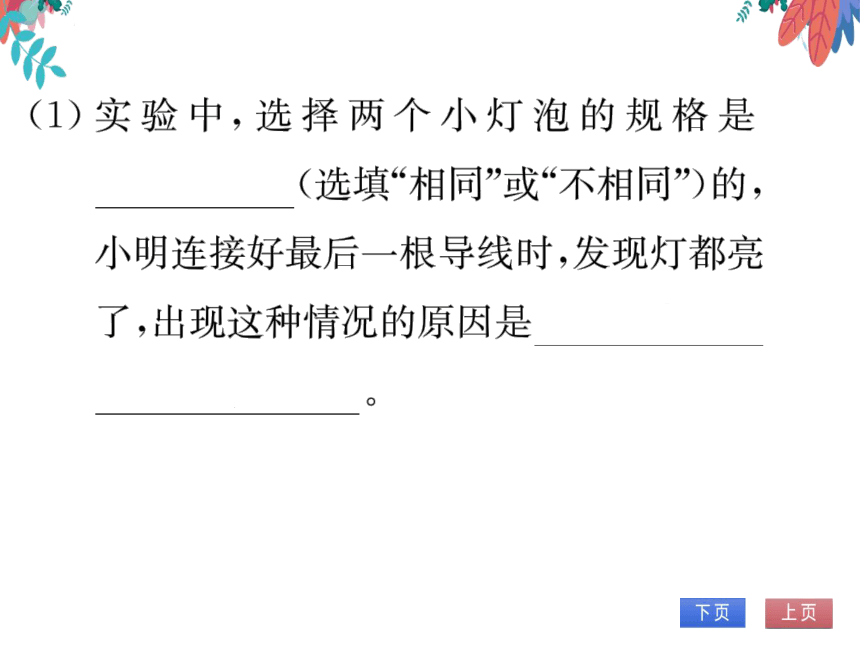

(1)实验中，选择两个小灯泡的规格是
不相同
(选填“相同”或“不相同”)的，
小明连接好最后一根导线时，发现灯都亮
了，出现这种情况的原因是
连接电路时
开关没有断开

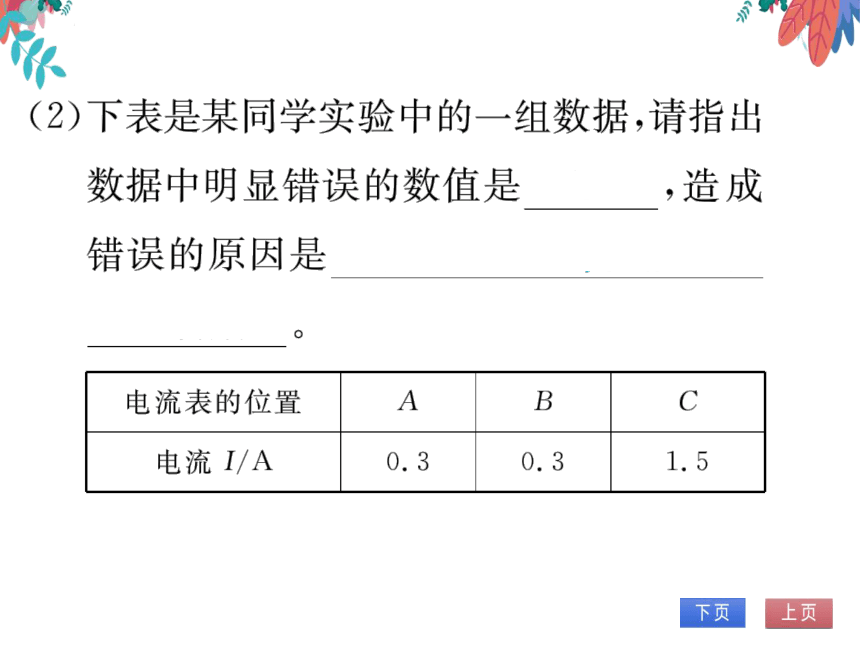

(2)下表是某同学实验中的一组数据，请指出
数据中明显错误的数值是1.5，造成
错误的原因是
接了小量程，但按照大
量程读数
电流表的位置
A
B
C
电流I/A
0.3
0.3
1.5

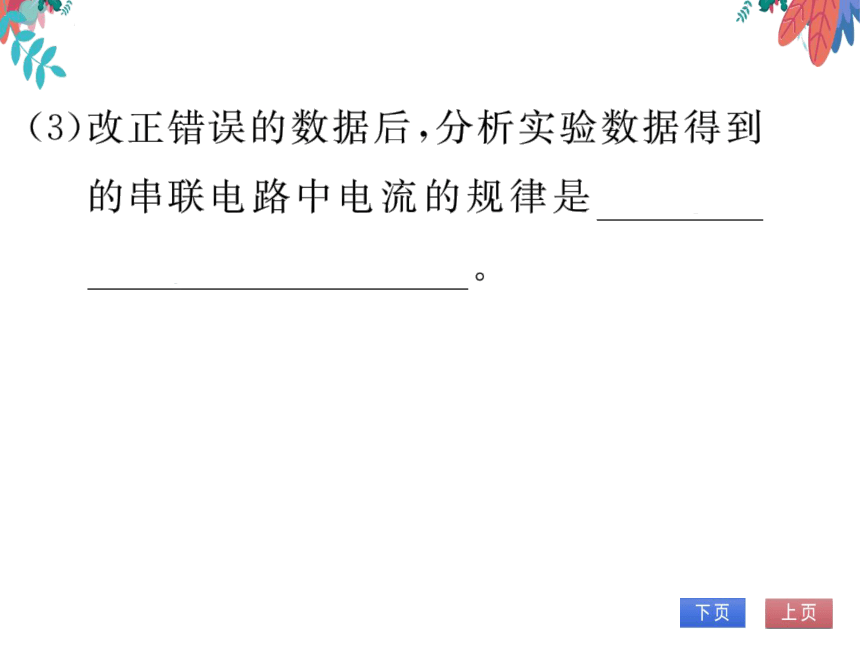

(3)改正错误的数据后，分析实验数据得到
的串联电路中电流的规律是
串联电
路中，电流处处相等

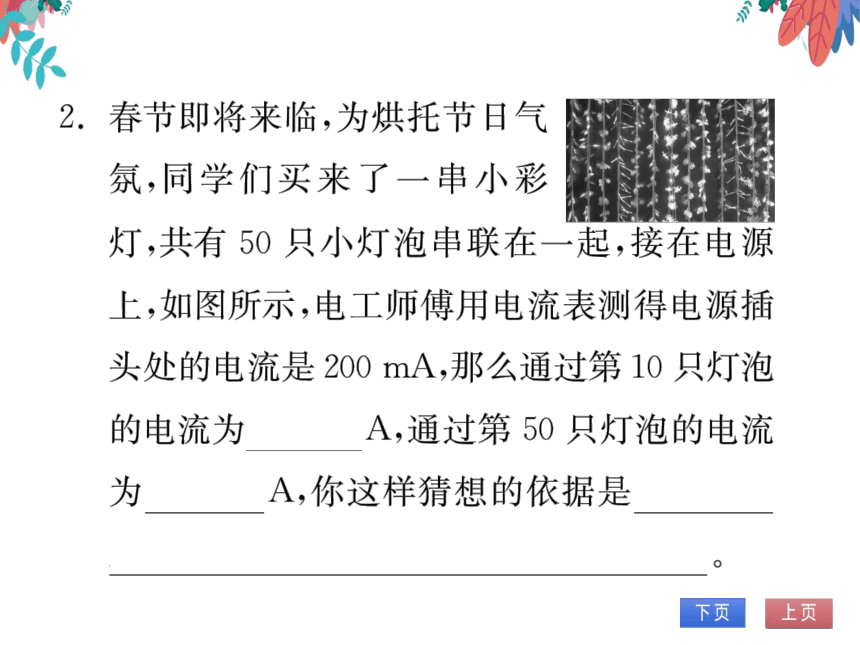

2.春节即将来临，为烘托节日气
氛，同学们买来了一串小彩
灯，共有50只小灯泡串联在一起，接在电源
上，如图所示，电工师傅用电流表测得电源插
头处的电流是200mA,那么通过第10只灯泡
的电流为
0.2
A,通过第50只灯泡的电流
为
0.2A,你这样猜想的依据是
小彩灯
是串联的，串联电路各处的电流都相等
知识点2
并联电路中电流的规律
3.

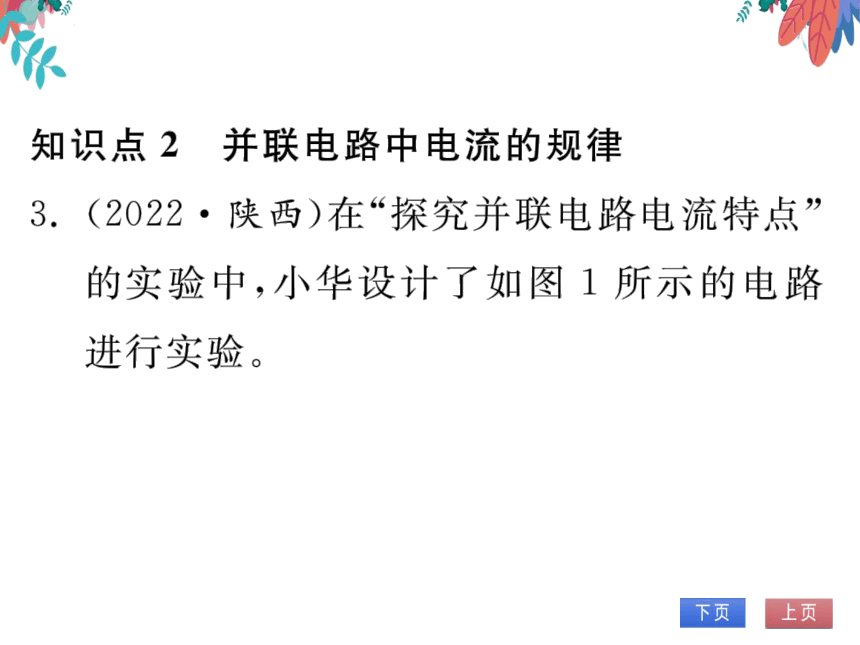

(2022·陕西)在“探究并联电路电流特点

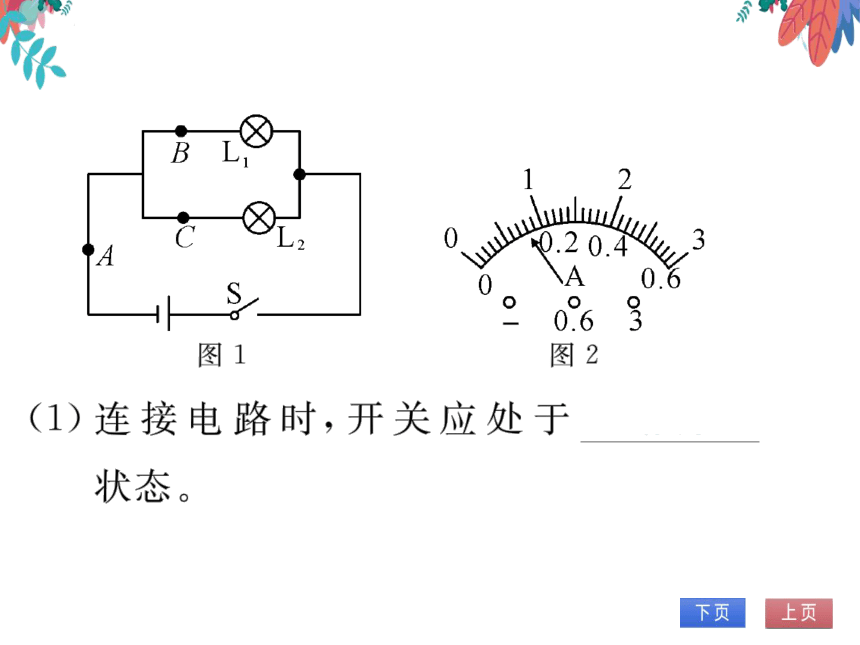

的实验中，小华设计了如图1所示的电路
进行实验。
2
u43
A
026
图1
图2
(1)连接电路时，开关应处于
断开
状态。

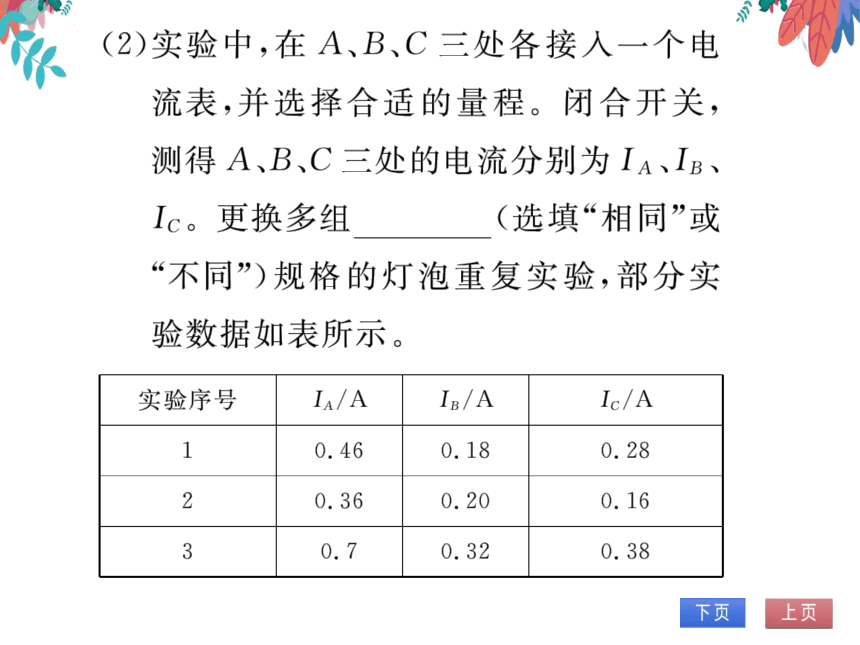

(2)实验中，在A、B、C三处各接入一个电
流表，并选择合适的量程。闭合开关，
测得A、B、C三处的电流分别为I4、IB、
Ic。更换多组
不同（选填“相同”或
“不同”)规格的灯泡重复实验，部分实
验数据如表所示。
实验序号
I/A
I8/A
Ic/A
1
0.46
0.18
0.28
2
0.36
0.20
0.16
3
0.7
0.32
0.38

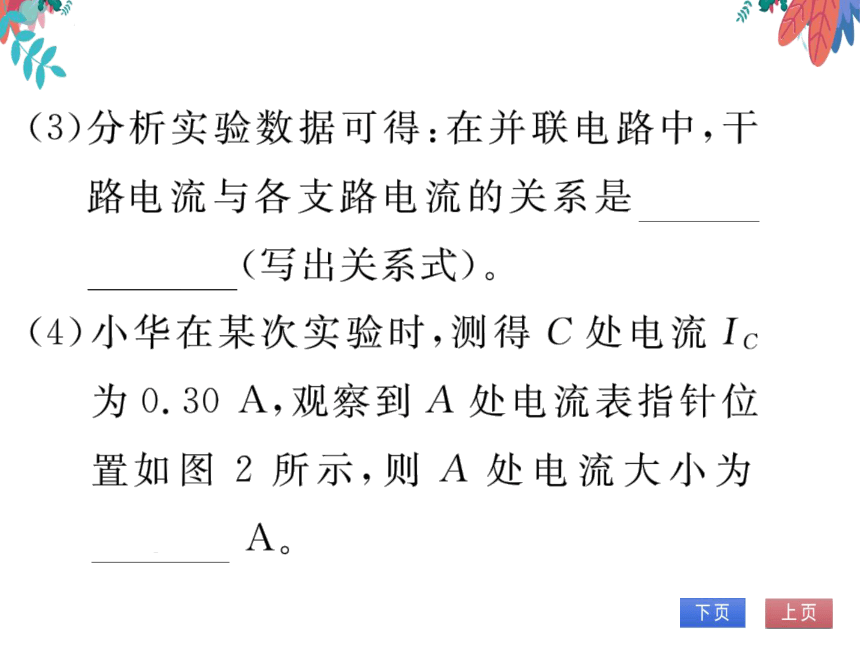

(3)分析实验数据可得：在并联电路中，干
路电流与各支路电流的关系是
I4=
IB十Ic(写出关系式)。
(4)小华在某次实验时，测得C处电流Ic
为0.30A,观察到A处电流表指针位
置如图2所示，则A处电流大小为
0.8
A。

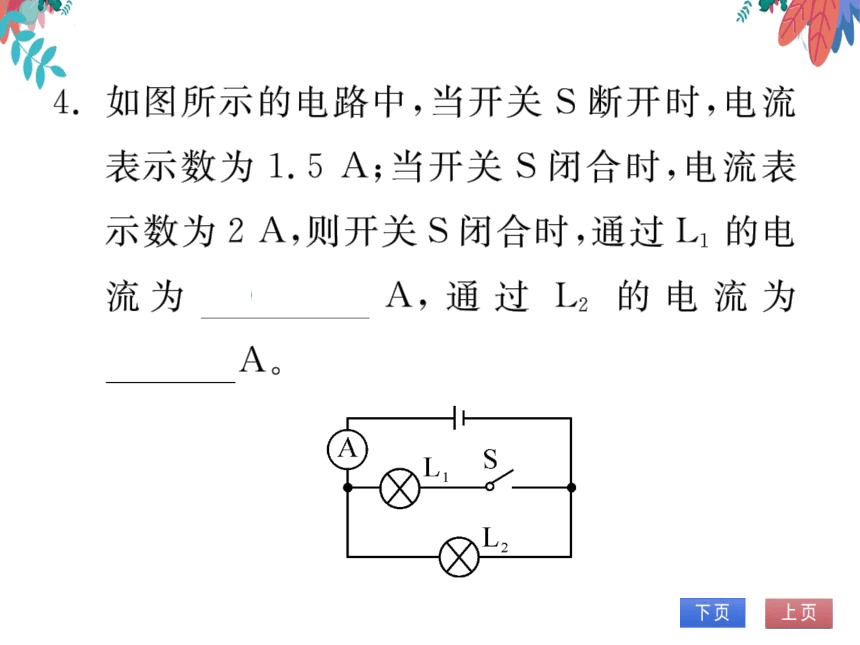

4.如图所示的电路中，当开关S断开时，电流
表示数为1.5A;当开关S闭合时，电流表
示数为2A,则开关S闭合时，通过L1的电
流为
0.5
A,通过L2的电流为
1.5A。
