专题四 电路的识别
第十五章 电流和电路
必
●
类型1三种电路状态的识别

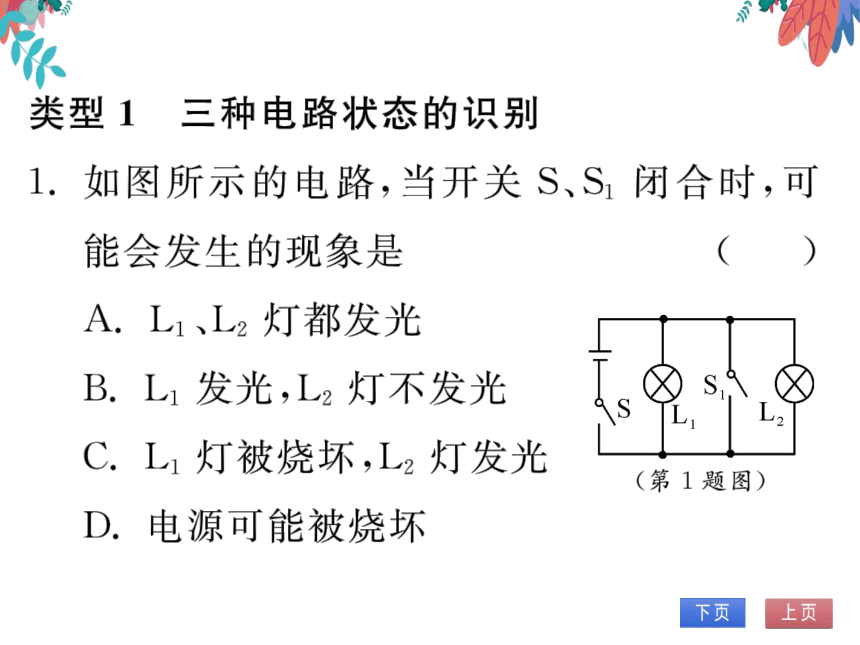

1.如图所示的电路，当开关S、S1闭合时，可
能会发生的现象是
(D)
A.L1、L2灯都发光
B.L1发光，L2灯不发光
C.L灯被烧坏，L2灯发光
D.电源可能被烧坏
(第1题图)
(第2题图)

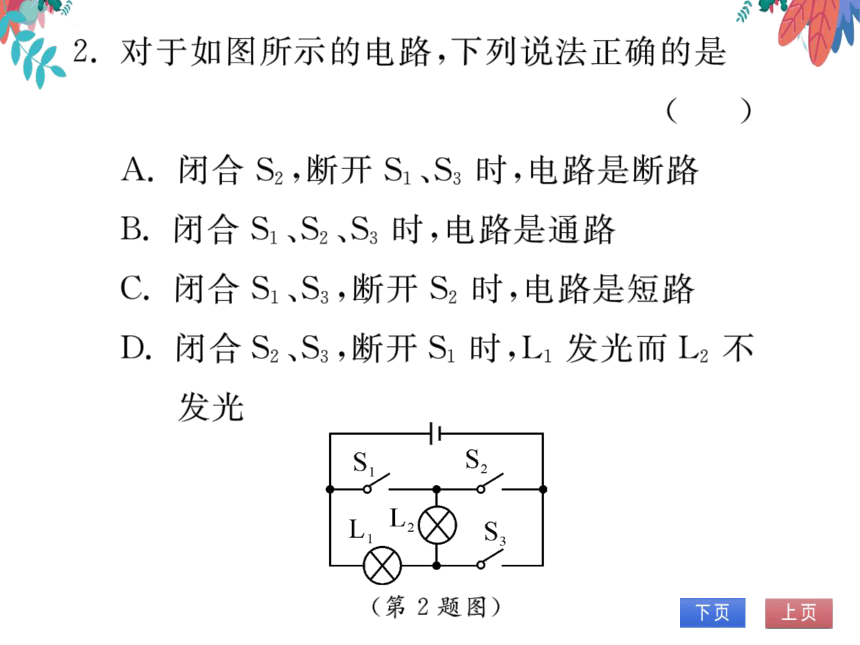

2.对于如图所示的电路，下列说法正确的是
D
A.闭合S2,断开S1、S3时，电路是断路
B.闭合S1、S2、S3时，电路是通路
C.闭合S1、S3,断开S2时，电路是短路
D.闭合S2、S3,断开S1时，L1发光而L2不
发光
类型2串、并联电路的识别

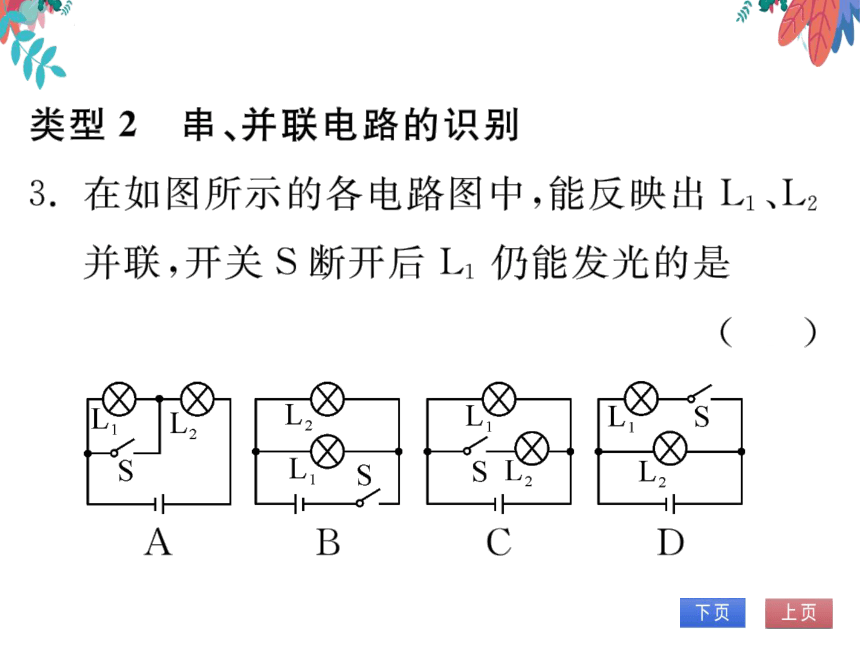

3.在如图所示的各电路图中，能反映出L1、I2
并联，开关S断开后L1仍能发光的是
C
B
4.(2022·河北邯郸)关于如图所示电路的判
断，正确的是
D
A.只闭合开关S1时，灯泡L1、L2并联
B.只闭合开关S2时，灯泡L2、L3并联
C.只闭合开关S2、S3时，灯泡L2、L3串联
D.闭合所有开关时，灯泡L1、L2并联，L
被短路
S
(第4题图)
(第5题图)
5.如图所示，下面关于电路的几种判断正确
的是
(A)
A.L1、L2、L3三盏灯是并联的
B.L1、L2并联后与L3串联
C.L2、L3并联后与L1串联
D.当开关S闭合后只有L2、L3发光
6.(2022·广州模拟)汕头市
富强民主文明和此
自由
平等公正
法治
开展了“创文明，人人参
爱国敬业诚信
友善
与”活动，如图为某学校电子显示屏中滚动播放
的社会主义核心价值观内容。由图可见，当显示
屏中的谐字部分未显示出来时，其他的灯1
仍
能
(选填“仍能”或“不能)正常发光，由此可知，
显示屏的每个小灯泡之间是并联的，因为它
们之间能
(选填“能”或“不能”)独立工作。
类型3
错误电路的识别
7.如图所示的实物电路中，当开关都闭合后，会
出现短路现象。只改动一根导线，使两灯并
联，开关S控制干路，S控制灯L2。在需改动
的线上画“义”，用笔画出正确接法。
B
3
(第7题图)
(第8题图)
8.在如图所示的电路中，当开关闭合时，出现
的现象是L1
亮
(选填“亮”或“不亮
”,
下同)，L2
不亮
,L3
不亮
。只增加
一根导线，使电路变成并联电路，则这根导
线应该接在A、D(或A、E)两点之间。
