【2023版】人教版物理九全-第16章 电压 电阻 第1节 电压 习题课件

(共18张PPT)
第1节 电压
第十六章 电压 电阻
必
●
知识要点全练
夯实基础
000000000000000000000000000000000000
知识点1
电压

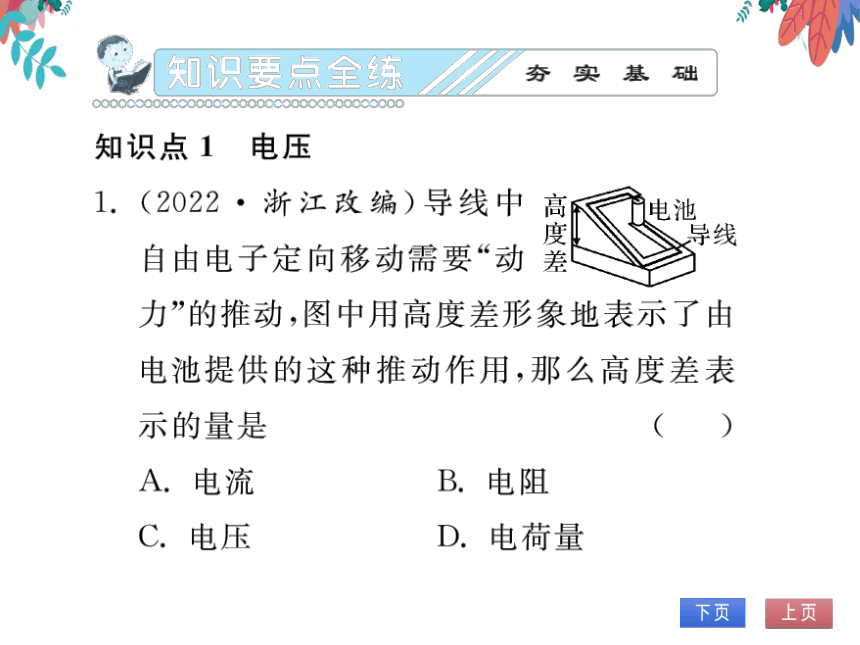

1.(2022·浙江改编)导线中
电
导线
自由电子定向移动需要“动
高度差
力”的推动，图中用高度差形象地表示了由
电池提供的这种推动作用，那么高度差表
示的量是
(C)
A.电流
B.电阻
C.电压
D.电荷量

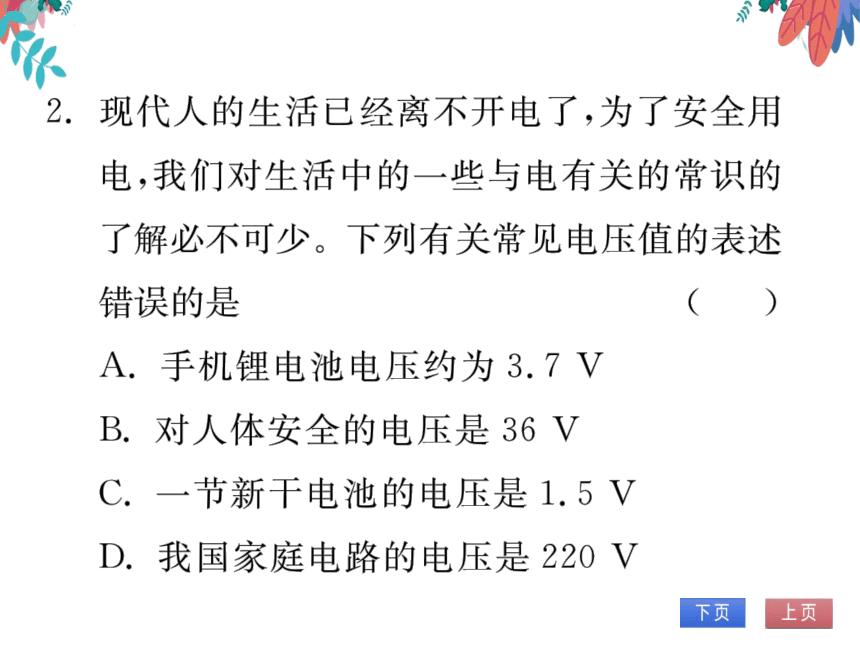

2.现代人的生活已经离不开电了，为了安全用
电，我们对生活中的一些与电有关的常识的
了解必不可少。下列有关常见电压值的表述
错误的是
(B)
A.手机锂电池电压约为3.7V
B.对人体安全的电压是36V
C.一节新干电池的电压是1.5V
D.我国家庭电路的电压是220V
知识点2
电压的测量

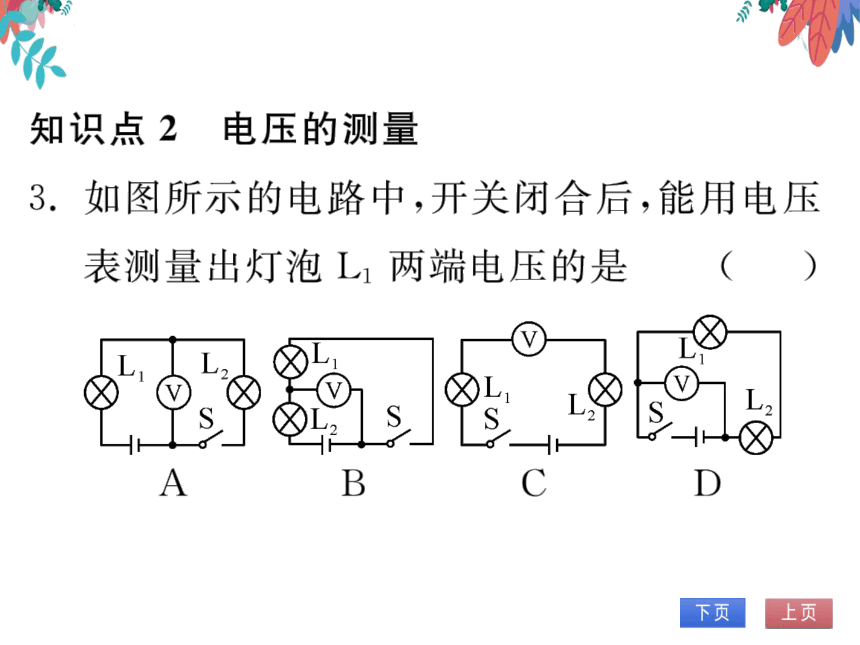

3.如图所示的电路中，开关闭合后，能用电压
表测量出灯泡L1两端电压的是
B
A
4.(2022秋·磁县期中)如图所示，一同学在
某次实验时，把电压表与电流表的位置接
错了。闭合开关后，电路可能发生的现象
是
A.电流表和电压表都烧坏
B.电流表烧坏，电压表正常
C.电压表烧坏，电流表正常
D.先烧坏电流表，再烧坏电压表
5.

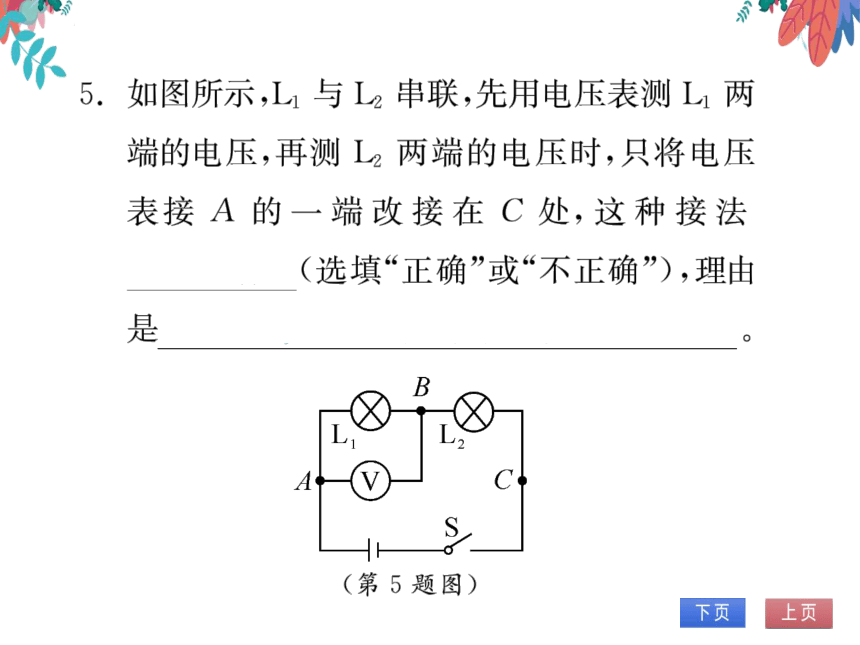

如图所示，L1与I2串联，先用电压表测L1两
端的电压，再测L2两端的电压时，只将电压
表接A的一端改接在C处，这种接法
不正确
(选填“正确”或“不正确”)，理由
是
改接后，电压表的正、负接线柱接反了
A
V
(第5题图)
(第6题图)

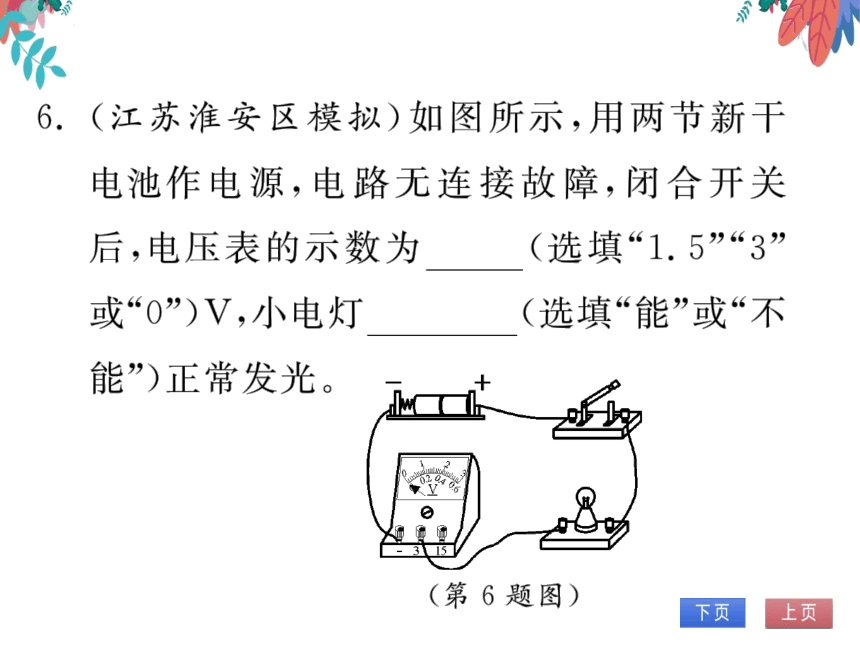

6.(江苏准安区模拟)如图所示，用两节新干
电池作电源，电路无连接故障，闭合开关
后，电压表的示数为3（选填“1.5”“3”
或“0”)V,小电灯
不能
(选填“能”或“不
能”)正常发光。
7.开关闭合后，图中的两个灯泡都能正常发
光，请在图中的“（○”中填上电流表和电压
表的符号。
A
8.利用下图中所提供的实验器材，应怎样连
接才能使L1和L2两灯串联在电路中，并
用电流表测通过L1的电流，用电压表测L2
两端的电压。
(1)画出电路图。
(2)用笔画线表示导线，连接好实物电路。
A
10
46
KA

3
15
-0.6
规律方法全练
提升能力
9.在如图所示电路中，开关闭合后电压表测
量的是
B
A.L1两端的电压B.L1和L2两端的电压
C.L3两端的电压D.电源两端的电压
