专题八 电路故障的分析与判断
第十六章 电压 电阻
必
●
类型1根据现象判断故障

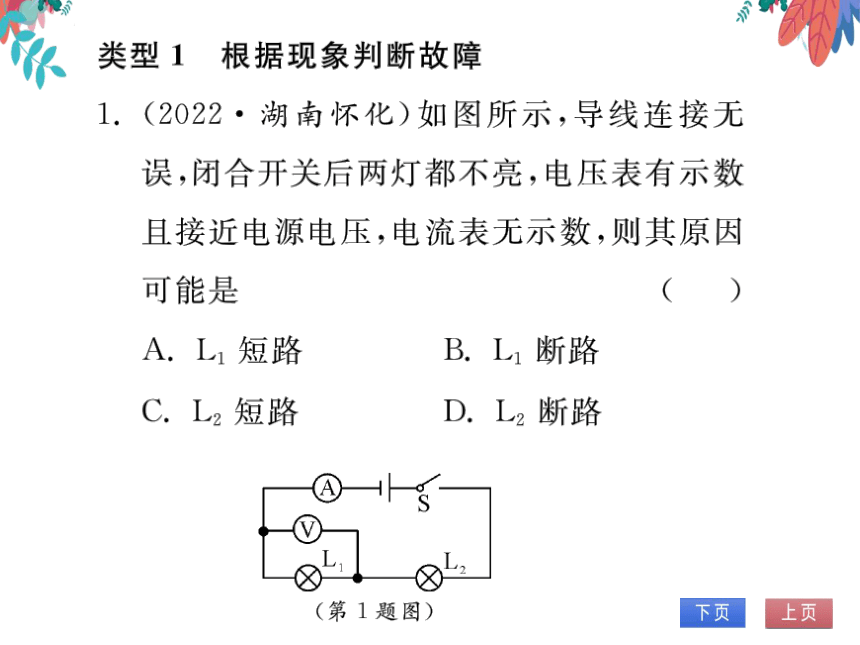

1.(2022·湖南怀化)如图所示，导线连接无
误，闭合开关后两灯都不亮，电压表有示数
且接近电源电压，电流表无示数，则其原因
可能是
(B】
A.L1短路
B.L1断路
C.L2短路
D.L2断路
A
(第1题图)
(第2题图)

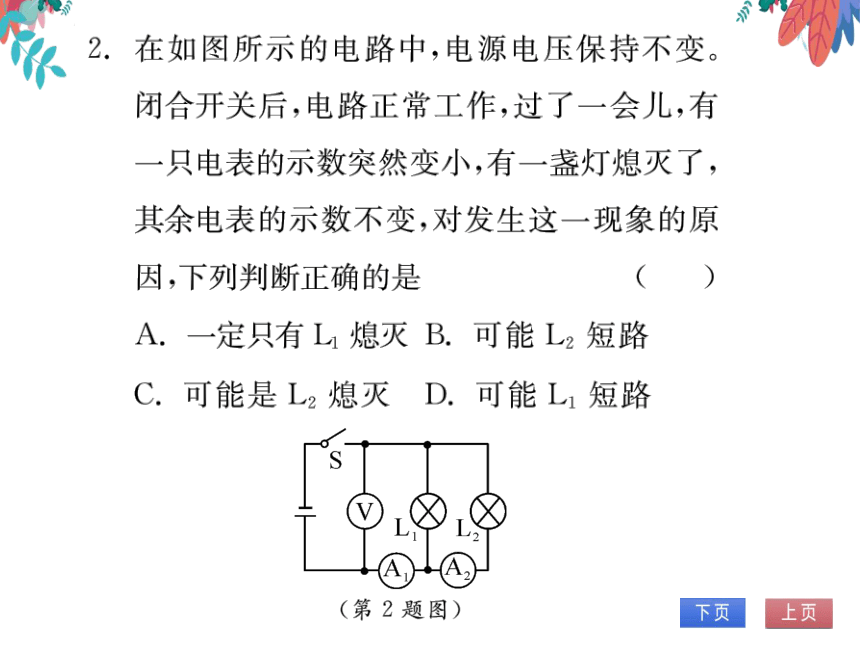

2.在如图所示的电路中，电源电压保持不变。
闭合开关后，电路正常工作，过了一会儿，有
一只电表的示数突然变小，有一盏灯熄灭了，
其余电表的示数不变，对发生这一现象的原
因，下列判断正确的是
(A
A.一定只有L1熄灭B.可能L2短路
C.可能是L2熄灭D.可能L1短路
3.如图所示的电路，闭合开关，两只灯泡都不
发光，且电流表和电压表均没有示数。现
仅将L1和L2两灯泡的位置对调，再次闭
合开关，发现两只灯泡仍不发光，电流表无
示数，电压表指针有明显偏转。则下列判
断正确的是
(C)
A.灯泡L1的灯丝断了
B.电流表内部出现断路
C.灯泡L2的灯丝断了
D.电源接线处接触不良
P
R
R2
A
A
(第3题图)
(第4题图)
4.(上海中考)在如图所示的电路中，电源电
压保持不变，闭合开关S,发现只有两个电
表的指针发生偏转，已知电阻R1、滑动变阻
器R2中仅有一个出现了故障。
(1)电路中的故障可能是R开路或R短路
(2)移动变阻器R2的滑片P,只观察到一
个电表的示数发生了改变，则故障一定
是R1短路
类型2根据电路故障判断现象
5.(多选)在如图所示的电路中，电源电压保
持不变，闭合开关S,电路正常工作一段时
间后灯熄灭，且只有一只电表的示数变大。
若电路中只发生一处故障，且只发生在灯
L或电阻R上。如果将灯L和电阻R的位
置对换后，下列判断正确的是
CI
A.若R短路，则两电表的指针均无偏转
B.若R断路，则侧两电表的指针均发生偏转
C.若L短路，则两电表的指针均发生偏转
D.若L断路，则两电表的指针均无偏转
V
R
(第5题图)
(第6题图)
类型3电路故障检测
6.(2022·四川眉山)小林同学在“探究串联
电路中用电器两端电压与电源两端电压的
关系”时，如图所示电源电压U=6V保持
不变。他闭合开关时发现两只灯泡都不
亮，用电压表分别测出ab、bc、ac两点之间
的电压为Ub=6V、U=0V、Uc=6V。
若电路只有一处故障，则应是
(B
A.灯泡L1短路
B.灯泡L1断路
C.灯泡L2短路
D.开关S断路
