专题七 含电表、滑动变阻器的电路作图
第十六章 电压 电阻
必
●
类型1含电流表、电压表的电路作图

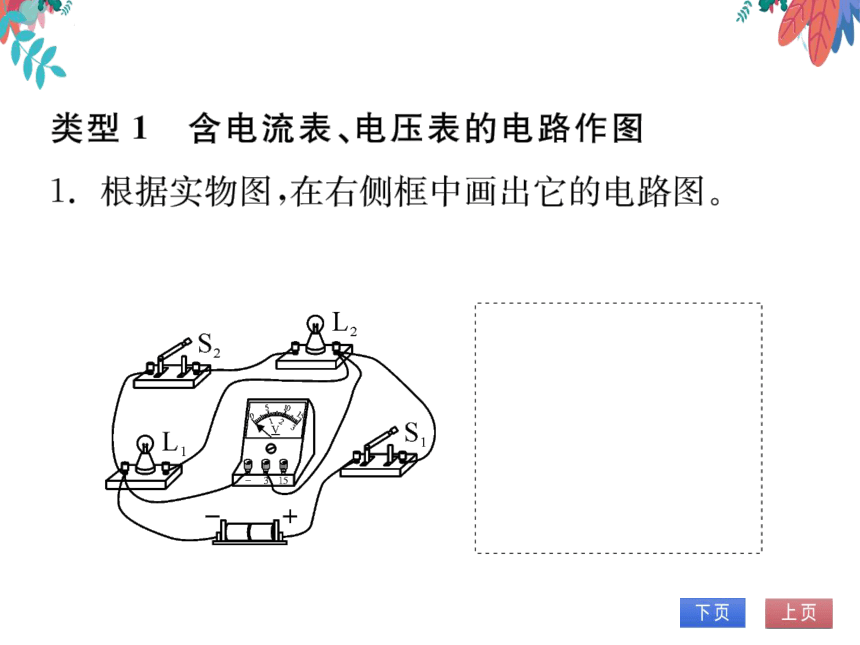

1.根据实物图，在右侧框中画出它的电路图。
2.根据如图甲所示的实物连接图，在图乙框
中画出对应的电路图。
义A
-0.63
甲
乙

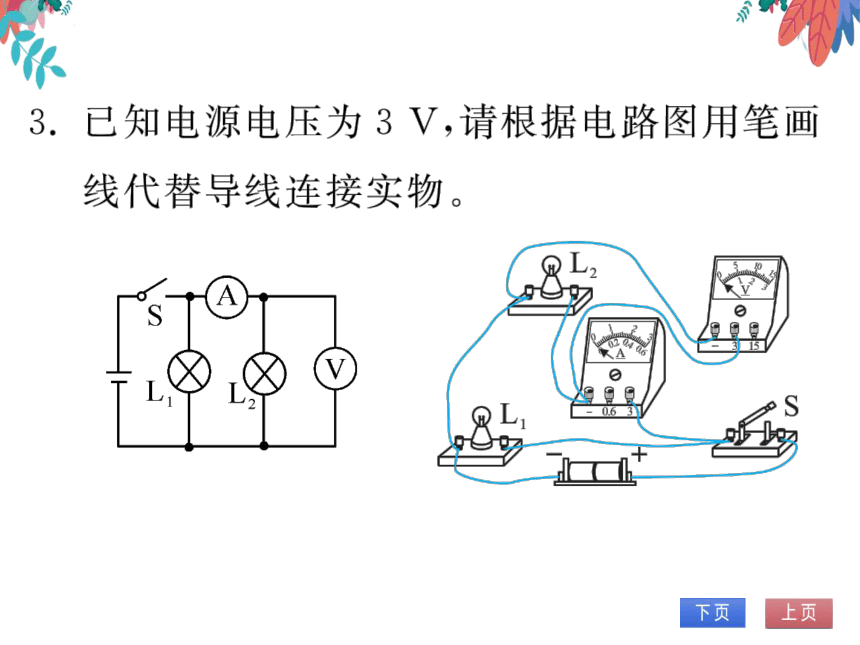

3.已知电源电压为3V,请根据电路图用笔画
线代替导线连接实物。
0
0.6
类型2含滑动变阻器的电路作图
4.（广西百色中考)在图中用笔画线表示导线
把电路元件连接起来，要求L1和L2并联，
滑动变阻器能控制两只灯泡的亮度。
学生电源
①
5.如图所示是练习使用滑动变阻器改变灯泡
亮度的未完成电路，请用笔画线代替导线
完成电路连接。要求：开关同时控制两灯，
滑动变阻器只控制L1的亮度，导线不能
交叉。
P
2
5
类型3
综合作图
6.将图中的元件连成实物图。要求：L与L2并
联，电流表测L1的电流，电压表只测灯2两
端电压，滑动变阻器只用于改变灯L2的亮
度，并且滑片左移时灯L2变亮。
A
日
0.63
B
10
3
15
7.根据电路图，以笔画线代替导线连接实物
电路。
0
R
g
4
0.6
8.在 中，要求用电流表测量灯泡L2中的电
流(0.3A),电压表测量灯泡L1两端的电
压，L1、L2并联，滑动变阻器调节L1的亮
度，滑片向右移动时L1变亮，开关控制整
个电路，将符合要求的电路图画在虚线框
内，并将实物连接起来。
0
15
A
0.6
3
