专题六 含电表的电路分析与电表的选填
第十六章 电压 电阻
必
●

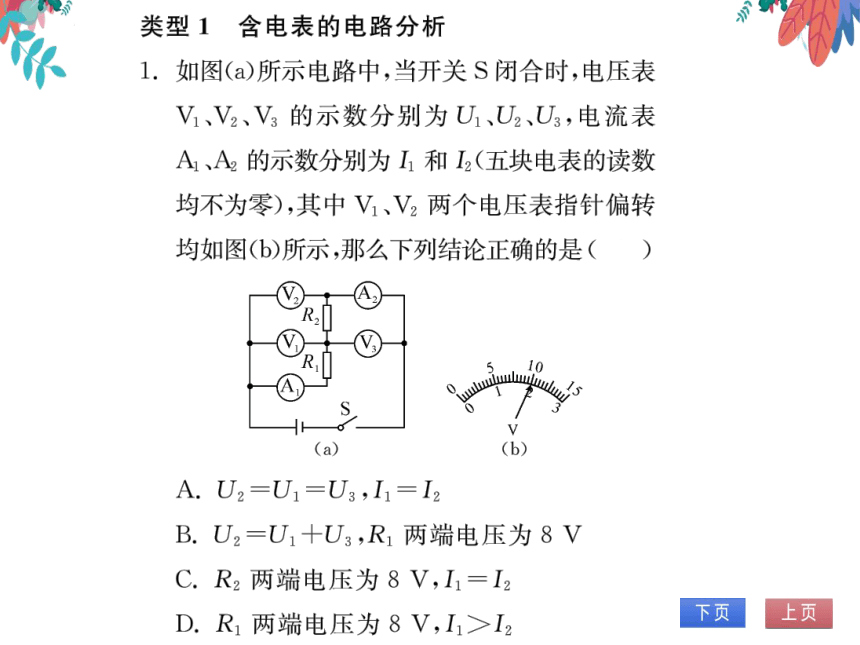

类型1含电表的电路分析
1.如图(a)所示电路中，当开关S闭合时，电压表
V、V2、V3的示数分别为U1、U2、U3,电流表
A1、A2的示数分别为I1和I2(五块电表的读数
均不为零)，其中V、V2两个电压表指针偏转
均如图(b)所示，那么下列结论正确的是(C)
10
5
w/
a)
(b)
A.U2=U1=U3,I1=I2
B.U2=U1十U3,R1两端电压为8V
C.R2两端电压为8V,I1=I2
D.R
两端电压为8V,I1>I2

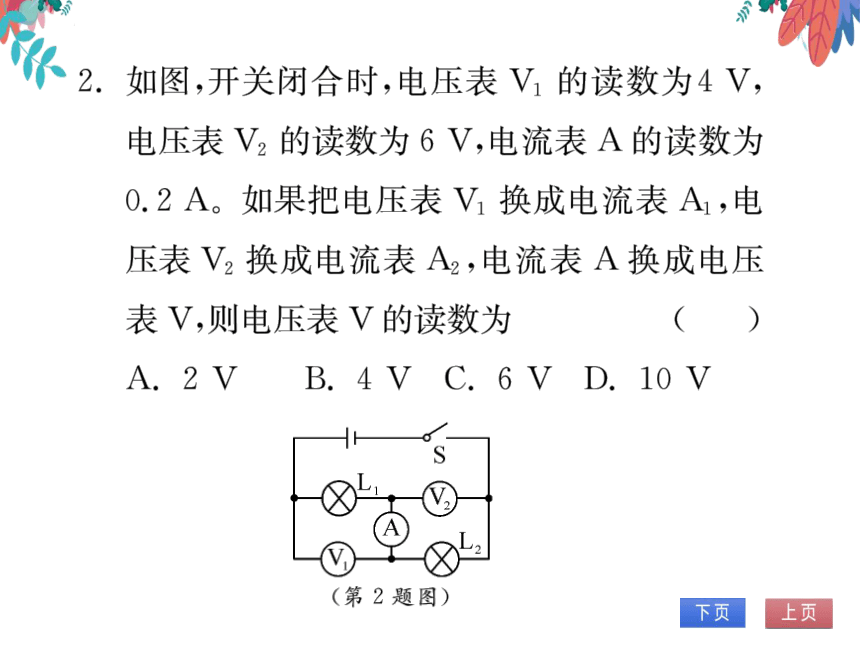

2.如图，开关闭合时，电压表V1的读数为4V,
电压表V,的读数为6V,电流表A的读数为
0.2A。如果把电压表V1换成电流表A,电
压表V2换成电流表A2,电流表A换成电压
表V,则电压表V的读数为
D
A.2 V
B.4 V
C.6V
D.
10V
12
A
(第2题图)
(第3题图)

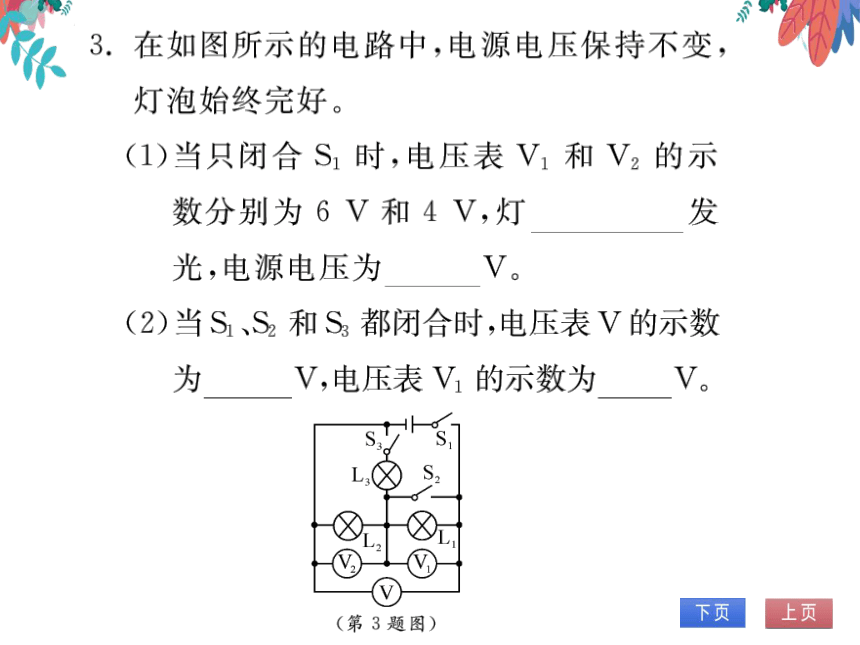

(1)当只闭合S1时，电压表V1和V2的示
数分别为6V和4V,灯
L1、L2发
光，电源电压为
10
V。
(2)当S、S2和S3都闭合时，电压表V的示数
为10
V,电压表V1的示数为0V。
类型2
电表的选填
4.(2022·四川简阳模拟)如图所示电路，甲、
乙是电学仪表，闭合开关S后，灯泡L1、L
均正常发光，则
B
A.甲是电流表，乙是电压表
B.甲是电压表，乙是电流表
C.甲、乙都是电流表
D.甲、乙都是电压表
5.如图所示的电路，R1、R2并联，则甲、乙、丙
三只电表应分别是
(C)
A.电流表、电流表、电压表
B.电压表、电流表、电流表
C.电流表、电压表、电流表
D.电压表、电流表、电压表
a
丙
b
甲
R2
(第5题图)
(第6题图)
6.如图所示的电路，L1、L2、L3是三个规格相
同的小灯泡，下列说法正确的是
(D)
A.若a、b都是电流表，则L、L2并联，L3短路
B.若a、b都是电流表，闭合开关，a的示数
小于b的示数
C.若a是电压表，b是电流表，闭合开关，
只有L2不发光
D.若a、b都是电压表，闭合开关，a的示数
等于b的示数
7.在图中的○里填上适当的电表符号，闭合
开关S使L1和L2两灯都能发光。
