第十九章 复习与提升
第十九章 生活用电
必
●

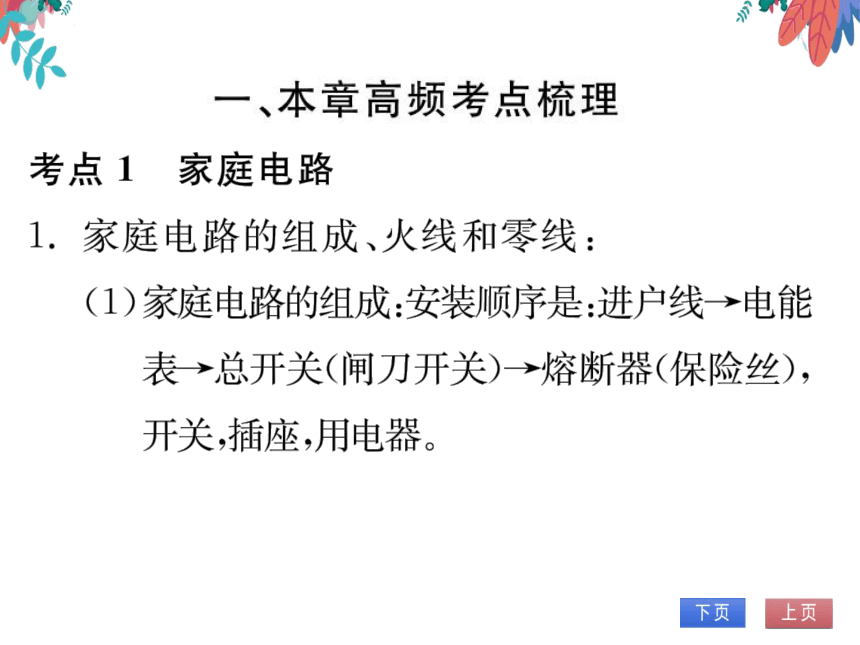

考点1家庭电路
1.家庭电路的组成、火线和零线：
(1)家庭电路的组成：安装顺序是：进户线电能
表→总开关（闸刀开关）→熔断器（保险丝），
开关插座，用电器。

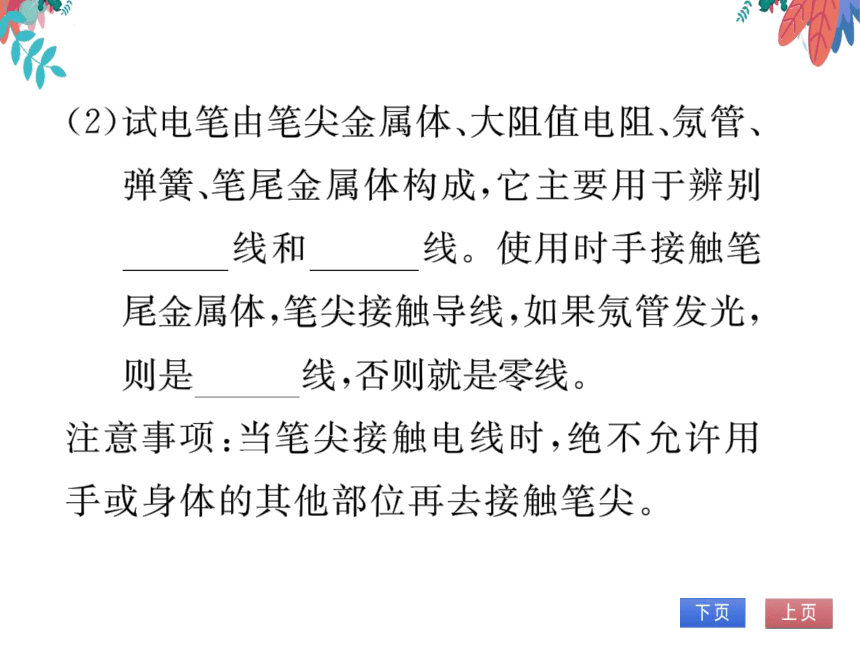

(2)试电笔由笔尖金属体、大阻值电阻、氖管、
弹簧、笔尾金属体构成，它主要用于辨别
火线和零
线。使用时手接触笔
尾金属体，笔尖接触导线，如果氖管发光，
则是火纟
线，否则就是零线。
注意事项：当笔尖接触电线时，绝不允许用
手或身体的其他部位再去接触笔尖。

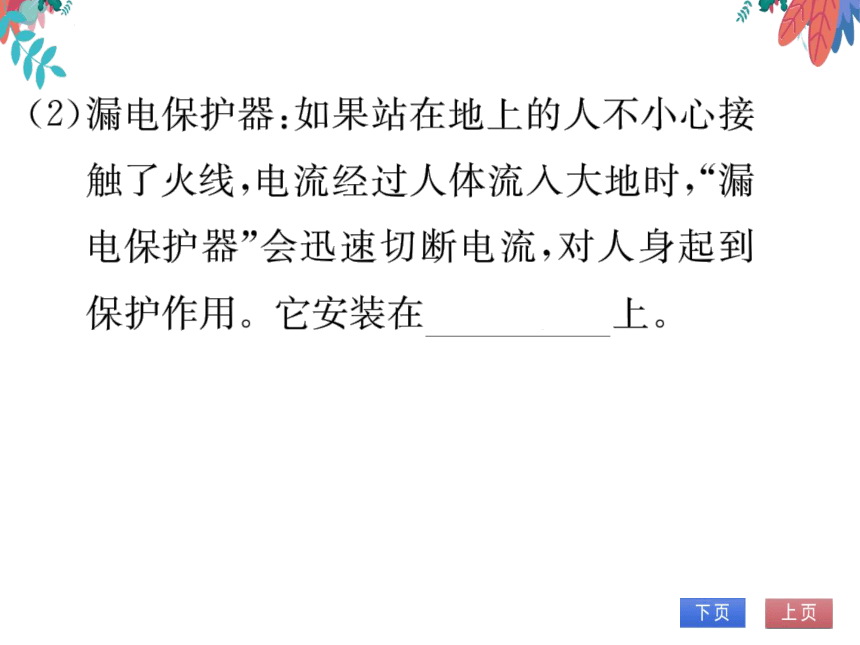

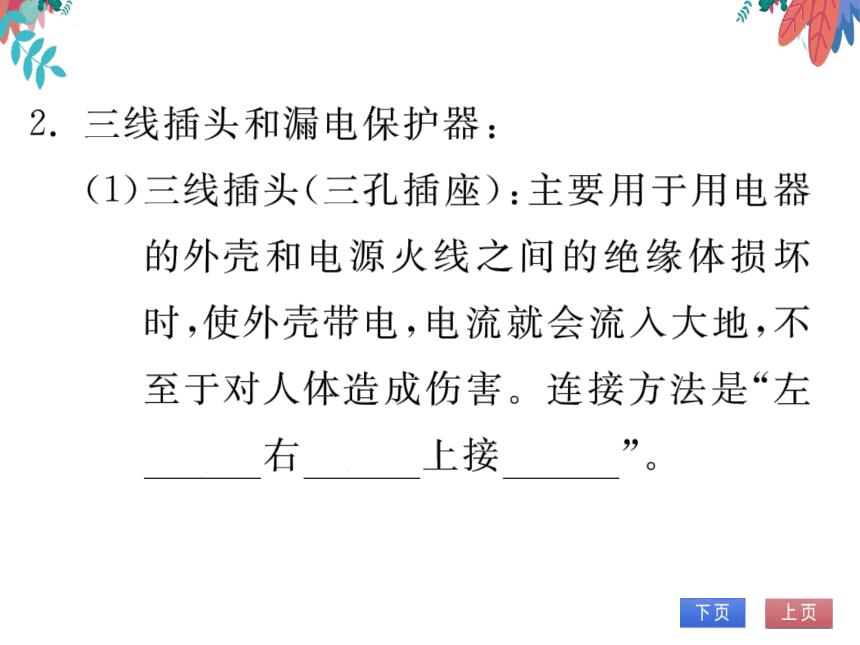

考点2家庭电路中电流过大的原因
3.家庭电路中电流过大的原因
(1)用电器的
总功率
过大。根据公式
P=I,可以得到I=
T家庭也烙巾的
电压是一定的，U=220V,所以用电功率
P越大，电路中的电流I就越大。

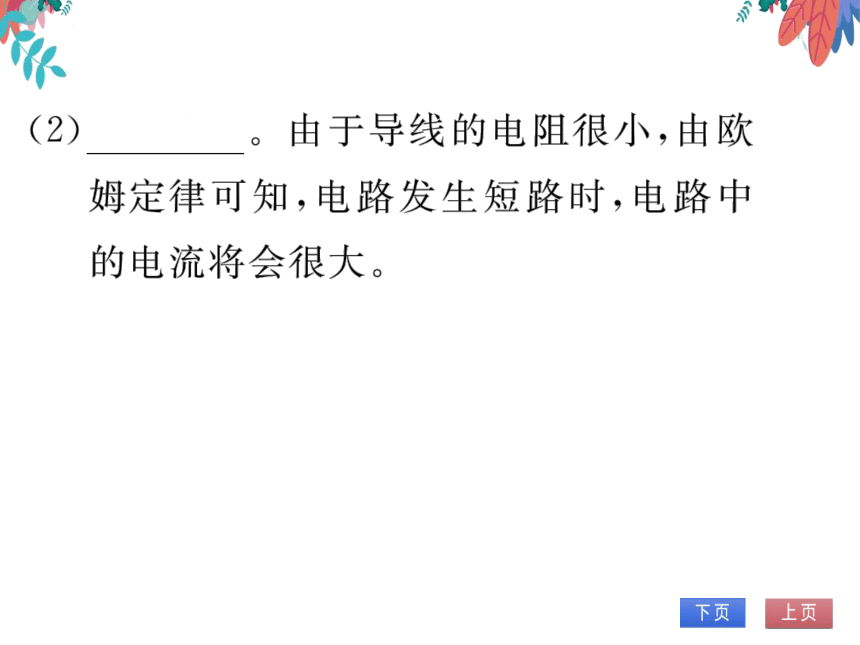

(2)
短路。由于导线的电阻很小，由欧
姆定律可知，电路发生短路时，电路中
的电流将会很大。

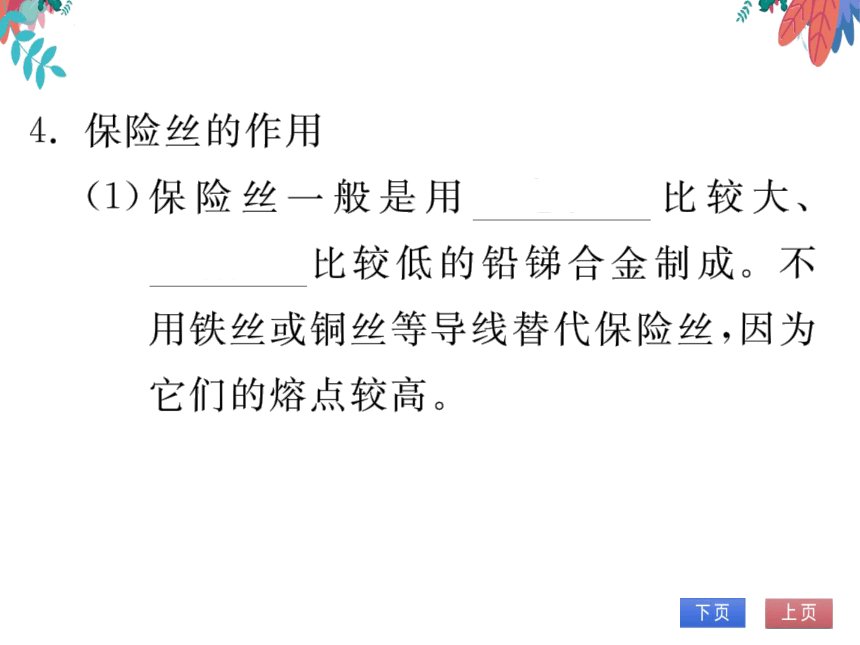

4.保险丝的作用
(1)保险丝一般是用
电阻
比较大、
熔点
比较低的铅锑合金制成。不
用铁丝或铜丝等导线替代保险丝，因为
它们的熔点较高。

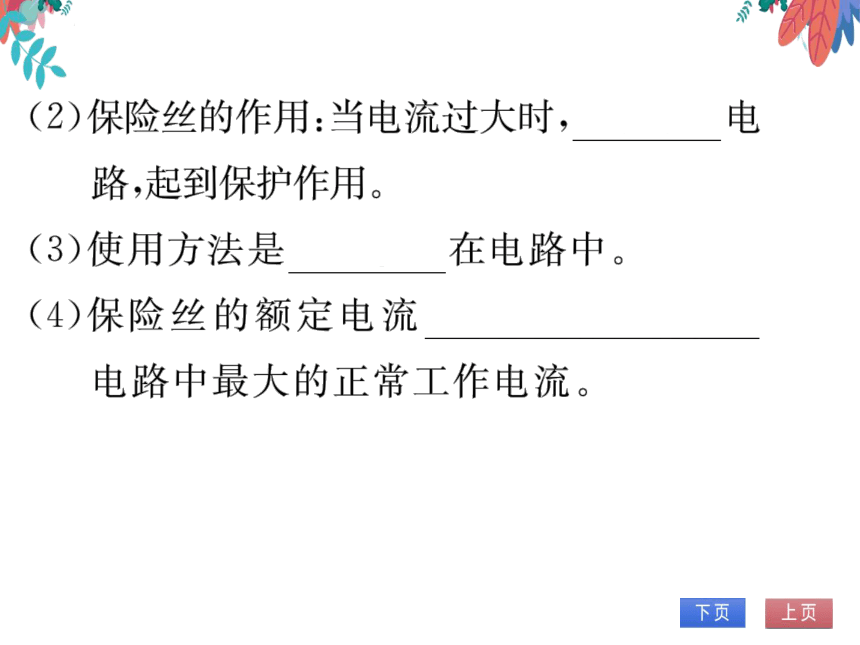

(2)保险丝的作用：当电流过大时，切断电
路，起到保护作用。
(3)使用方法是
串联
在电路中。
(4)保险丝的额定电流
等于或稍大于
电路中最大的正常工作电流。
考点3安全用电
5.加在人体两端的电压越
高，流过人体
的电流就越大，到一定程度就会有
危险。
6.常见的触电事故：
高压触电：(1)
高压电弧
触电；
(2)
跨步电压触电。
低压触电：(3)
单线
触电；
(4)
双线触电。
7.安全用电规则：不靠近高压带电体，不接触
低压带电体。
8.家庭电路连接的要求
(1)总开关要装在电能表之后，用户保险装
置之前。电能表、总开关、用户保险装
置均需串联在电路中。
(2)支路开关要与被控元件串联且要接在
火线上。
(3)灯泡尾部金属体接火线，螺旋套接零线。
(4)三孔插座接法口决“左零右火上接地”。
9.触电急救：立即
切断
电源，然后进行急救。
10.注意防雷：雷电是大气中一种剧烈的放电
现象。防雷装置：避雷针
考点1家庭电路
1.(湖南衡阳中考)学习家庭电路相关知识
后，小明对如图所示设计的家庭电路的认
识正确的是
(B)
火线
A
B
零线
地线
0
A.图中两只灯与其对应控制开关的连接
都是正确的
B.使用洗衣机时应选择插座C
C.灯L1、L2是串联的
D.如图中AB之间发生断路，则用试电笔
检查插座C的各个插孔，试电笔的氖管
都不发光
