专题十七 家庭电路作图
第十九章 生活用电
必
●

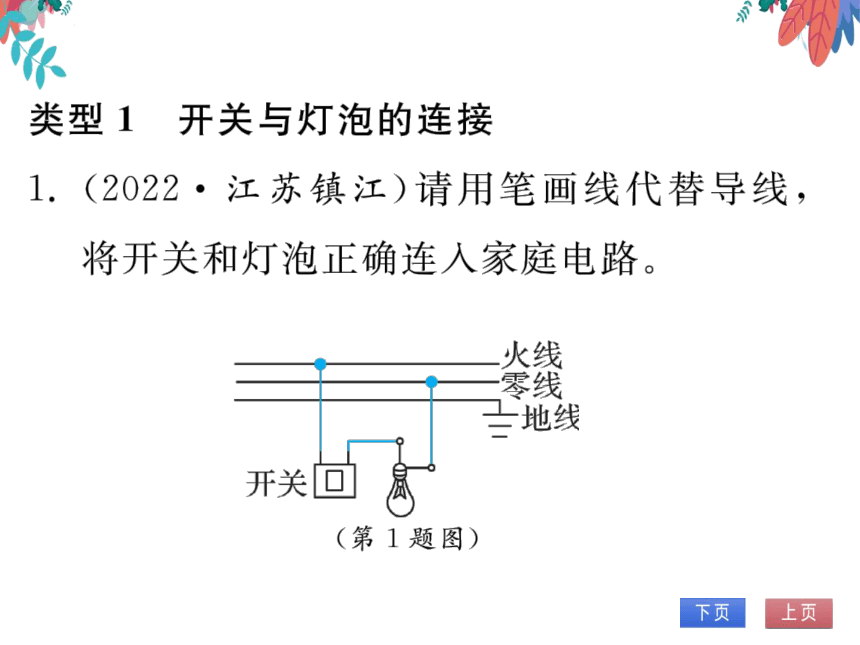

类型1开关与灯泡的连接
1.(2022·江苏镇江)请用笔画线代替导线，
将开关和灯泡正确连入家庭电路。
保险丝
火线
火线
零线
零线
三地线
开关
(第1题图)
(第2题图)

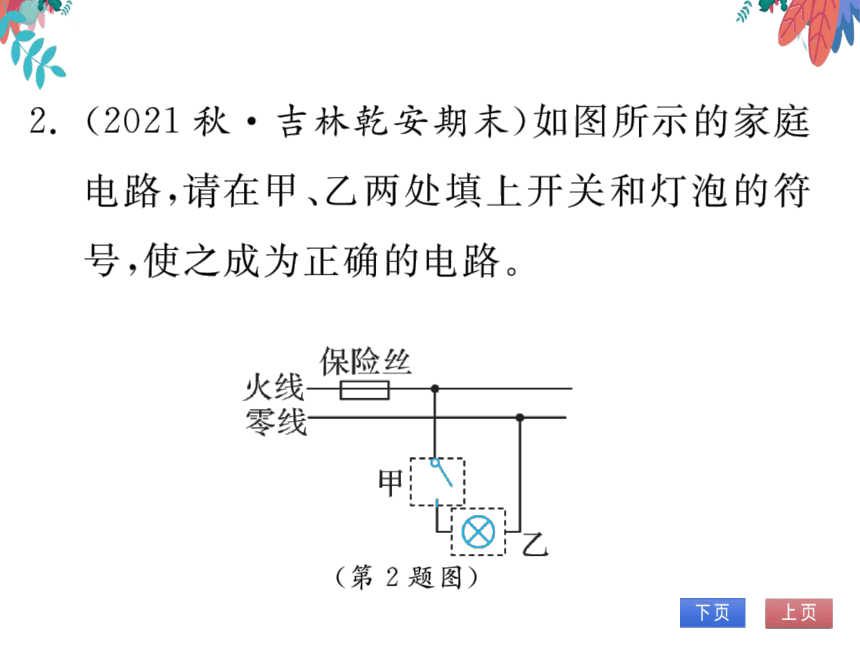

2.
(2021秋·吉林乾安期末)如图所示的家庭
电路，清在甲、乙两处填上开关和灯泡的符
号，使之成为正确的电路。
火线
零线
地线
一保险盒
的
插座
两孔插座三孔插座

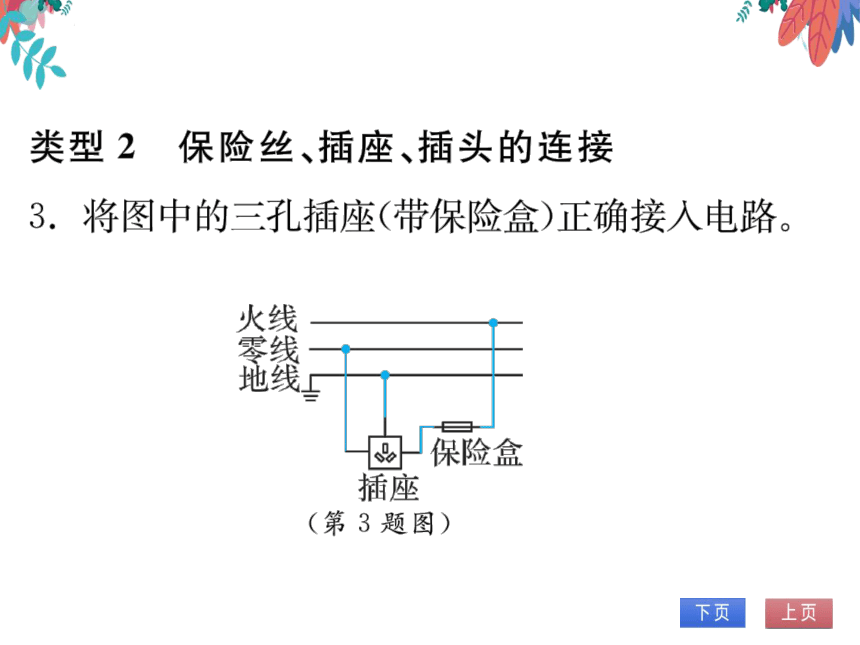

(第3题图)
(第4题图)

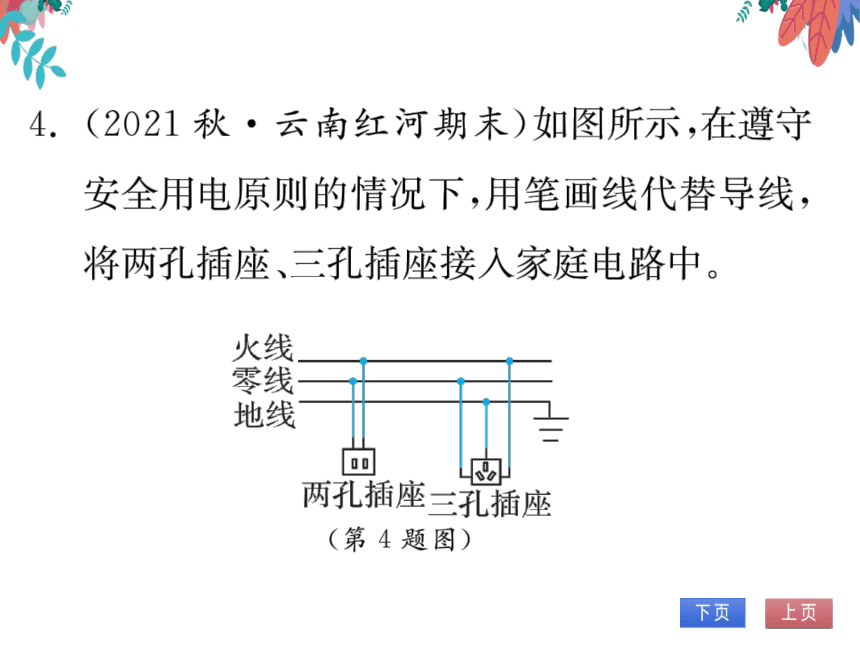

4.（2021秋·云南红河期末)如图所示，在遵守
安全用电原则的情况下，用笔画线代替导线，
将两孔插座、三孔插座接入家庭电路中。
5.电热水壶的功率一般都比较大，因此在使
用时要特别注意安全用电。请将如图所示
电热水壶的三条接线按照安全用电的原则
对应连接到插头上。
保险丝
电阻丝
火线
地线
零线
类型3按要求设计连接家庭电路
6.(2022·红河州一模)如图所示，请将图中
的“光控开关”“声控开关”、灯泡(220V
40W)、LED指示灯（电阻远大于灯泡电
阻)，用笔画线代替导线正确连接电路，设
计出只有在夜间且有声音时灯才亮的楼道
灯自动控制电路，同时，灯泡亮时LED指
示灯不亮，灯泡不亮时LED指示灯亮
火线
零线
声控-o光控
LED
7.(江苏扬州中考)如图，只闭合开关S,风扇M
工作；只闭合开关S,灯泡和风扇M都不工作；
同时闭合开关S、S,风扇M和灯泡都工作。清
用笔画线表示导线把电路连接完整。
火线
零线
8.为了节约能源，宾馆的客房都配有房卡，只有把
房卡插入插槽中，房间内的灯和插座才能有电。
请按以上要求连接房间内的简化电路。
火线
零线
地线
回
三孔插座
螺口灯泡
开关
房卡插槽
9.如图，甲为一个“一开三孔”开关（即一个开
关和一个三孔插座连在一起)实物图，乙为
背后反面接线示意图，“A”“B”是从开关接
线柱接出的两根导线，请你将图乙中的电
路连接完整，使开关控制电灯，又不影响插
座供其他电器使用。
火线
零线
A
B
开关插座
甲
乙
