专题十八 家庭电路故障分析
第十九章 生活用电
必
●

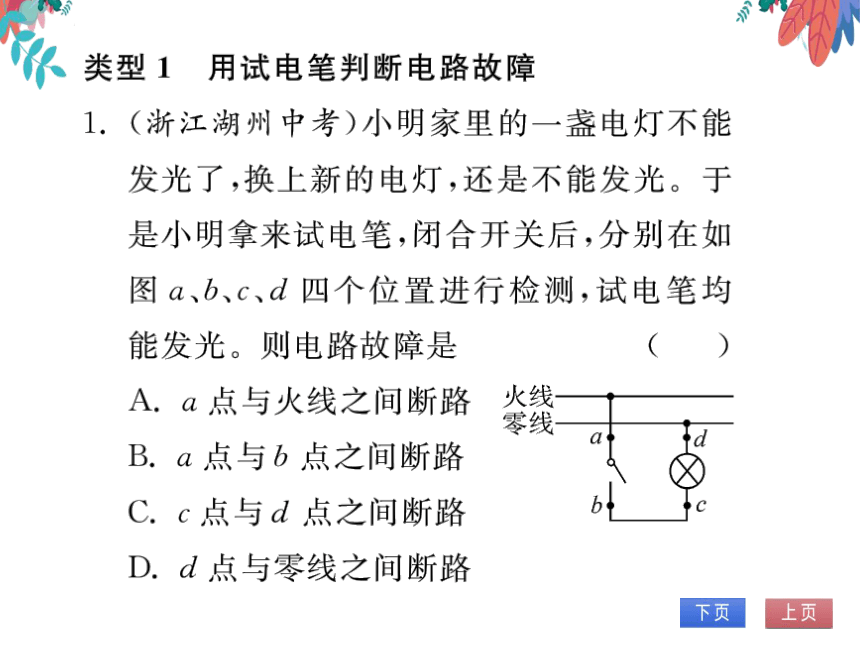

类型1用试电笔判断电路故障
1.(浙江湖州中考)小明家里的一盏电灯不能
发光了，换上新的电灯，还是不能发光。于
是小明拿来试电笔，闭合开关后，分别在如
图a、b、c、d四个位置进行检测，试电笔均
能发光。则电路故障是
A.a点与火线之间断路
火线
零线
B.a点与b点之间断路
C.c点与d点之间断路
D.d点与零线之间断路

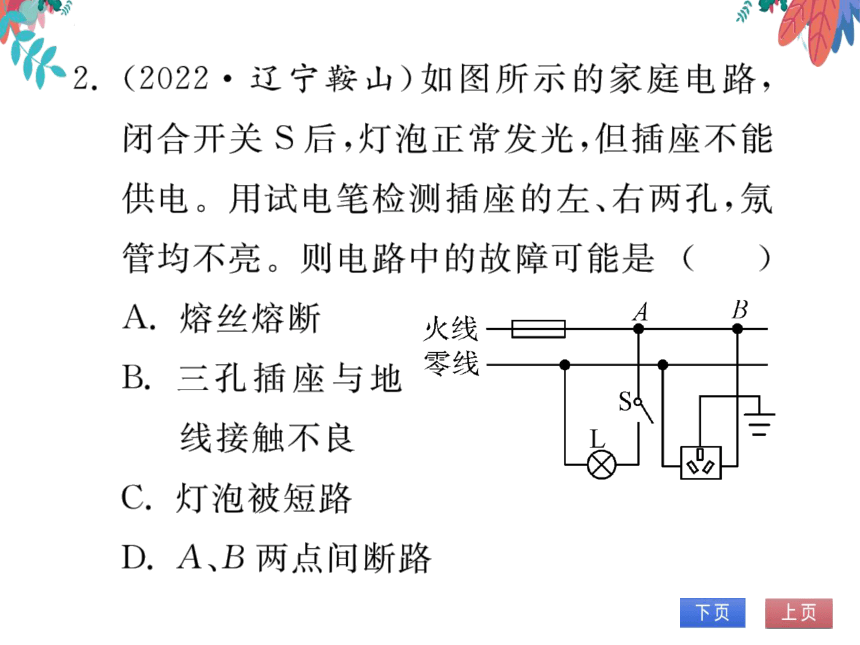

2.(2022·辽宁鞍山)如图所示的家庭电路，
闭合开关S后，灯泡正常发光，但插座不能
供电。用试电笔检测插座的左、右两孔，氖
管均不亮。则电路中的故障可能是(D)
A.熔丝熔断
火线日
B.三孔插座与地
零线
线接触不良
C.灯泡被短路
D.A、B两点间断路

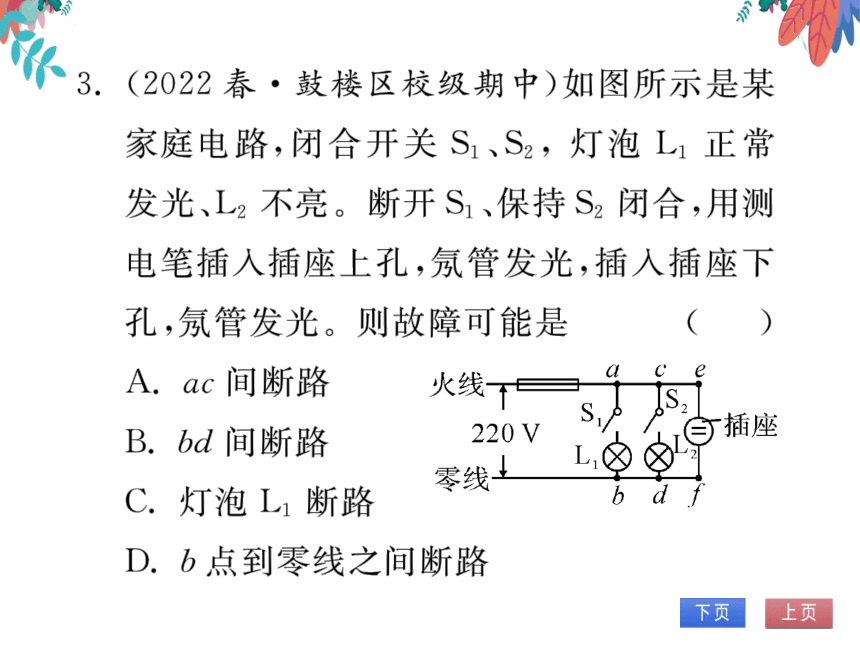

3.(2022春·鼓楼区校级期中)如图所示是某
家庭电路，闭合开关S1、S2,灯泡L1正常
发光、L2不亮。断开S1、保持S2闭合，用测
电笔插入插座上孔，氖管发光，插入插座下
孔，氖管发光。则故障可能是
B
A.ac间断路
火线
B.bd间断路
220V
插座
零线土
C.灯泡L1断路
D.b点到零线之间断路
类型2用“检验灯泡”判断电路故障
4.(2021秋·山东庆云期末)为检测家庭电路
的故障，王师傅先断开所有用电器的开关
和进户线的总开关，取下火线上的保险丝，
在保险丝两端的接头接入只“220V
(1)当只闭合开关S时，检测灯Lo发光较暗，
则该支路：
无故障
(选填“有故障”或
“无故障”)。
(2)当只闭合开关S2时，检测灯L0正常发
光，则该支路发生短路
故障。
(3)当只闭合开关S3时，检测灯L。不能发
光，则该支路发生
断路故障。
火线$
220V
零线
类型3根据异常现象判断电路故障
5.(2020秋·长沙期末)芸芸的妈妈从市场上
买了一只廉价台灯，将台灯插头插入家庭电路
的插座，保险丝立即熔断，原因可能是
D
A.开关短路
B.插头与插座接触不良
C.台灯的灯座内短路
D.台灯的插头内短路
6.(2022·辽宁浑南区一模)如图所示为小王
家部分电路的电路图，闭合开关，灯泡正常
发光。再把电饭煲接到三孔插座并闭合开
关，电饭煲不工作，灯却正常发光。则电路
中出现的故障可能是
(A)
火线A
零线
B
地线
中
拉线
螺口
三孔插座
开关
灯泡
A.A点与插座左孔之间断路
B.A点左侧零线断路
C.A、B两点间断路
D.插座短路
