【2023版】人教版物理九全-第19章 生活用电 第1节 家庭用电 习题课件

(共17张PPT)
第1节 家庭用电
第十九章 生活用电
必
●
知识要点全练
夯实基础
知识点1
家庭电路的组成

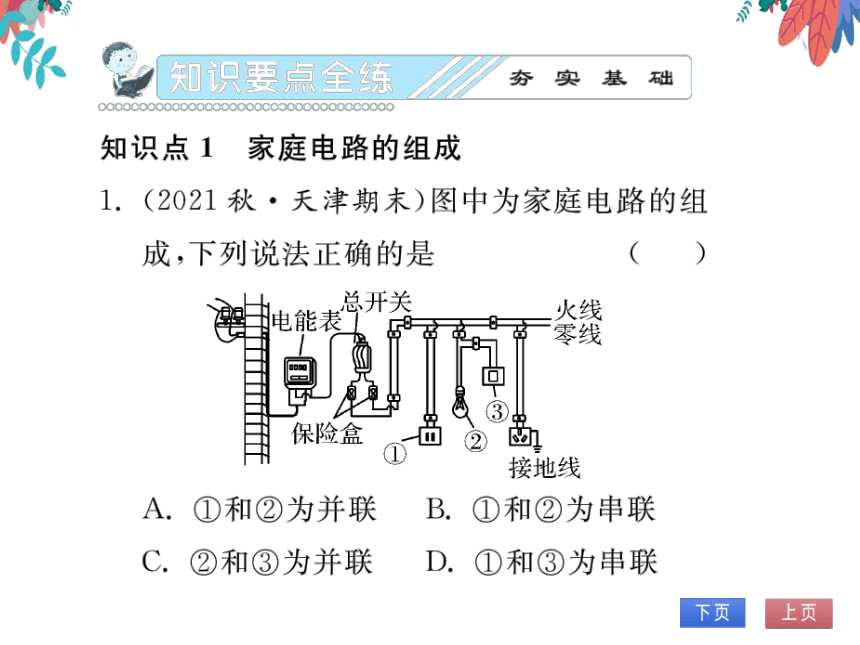

1.(2021秋·天津期末)图中为家庭电路的组
成，下列说法正确的是
(A)
总开关
电能表与
火线
零线
③
保险盒
接地线
A.①和②为并联
B.①和②为串联
C.②和③为并联
D.①和③为串联

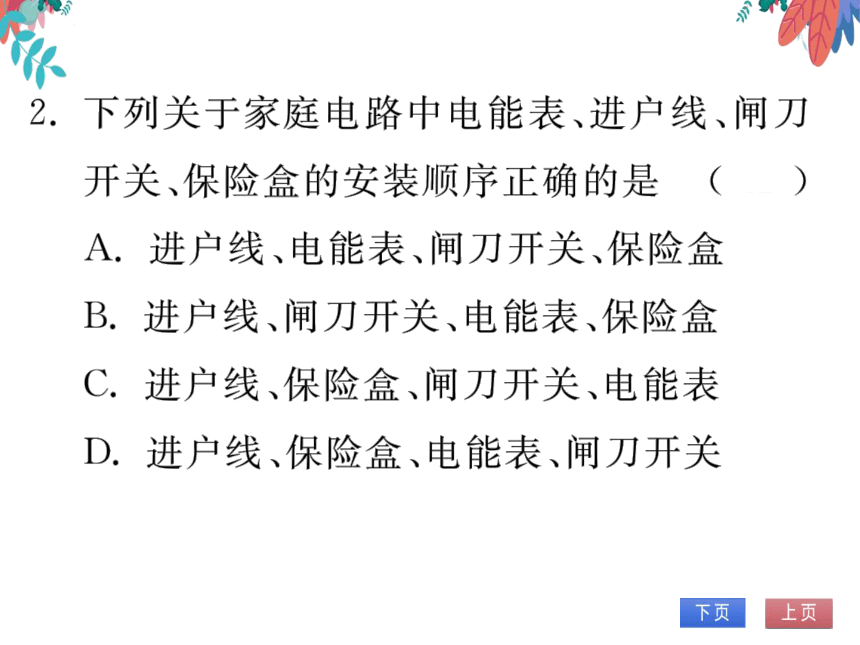

2.下列关于家庭电路中电能表、进户线、闸刀
开关、保险盒的安装顺序正确的是
(A
A.进户线、电能表、闸刀开关、保险盒
B.进户线、闸刀开关、电能表、保险盒
C.进户线、保险盒、闸刀开关、电能表
D.进户线、保险盒、电能表、闸刀开关
知识点2
火线和零线
试电笔

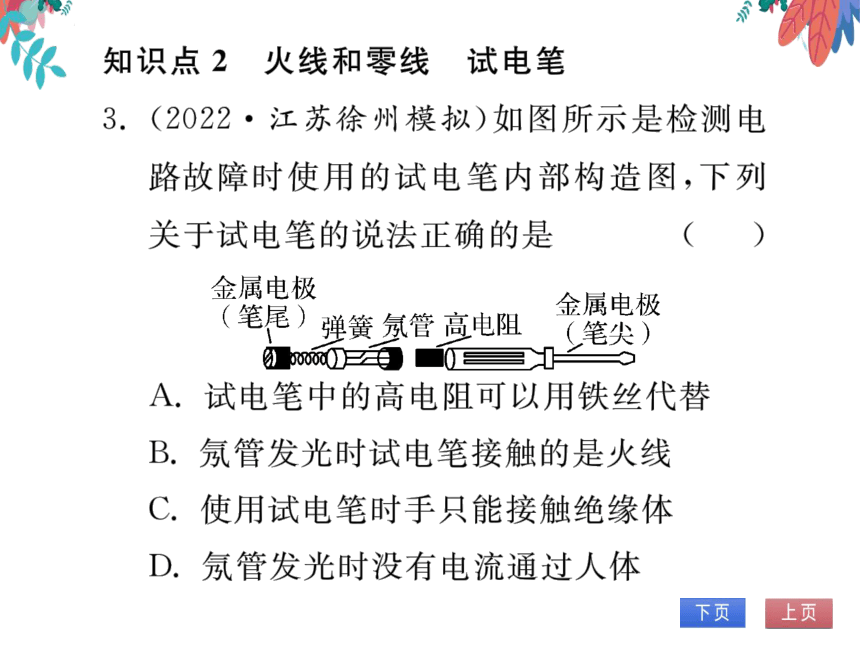

3.(2022·江苏徐州模拟)如图所示是检测电
路故障时使用的试电笔内部构造图，下列
关于试电笔的说法正确的是
B
金属电极
(笔尾)
金属电极
弹簧氖管高电阻
L笔尖
)
A.试电笔中的高电阻可以用铁丝代替
B.氖管发光时试电笔接触的是火线
C.使用试电笔时手只能接触绝缘体
D.氖管发光时没有电流通过人体

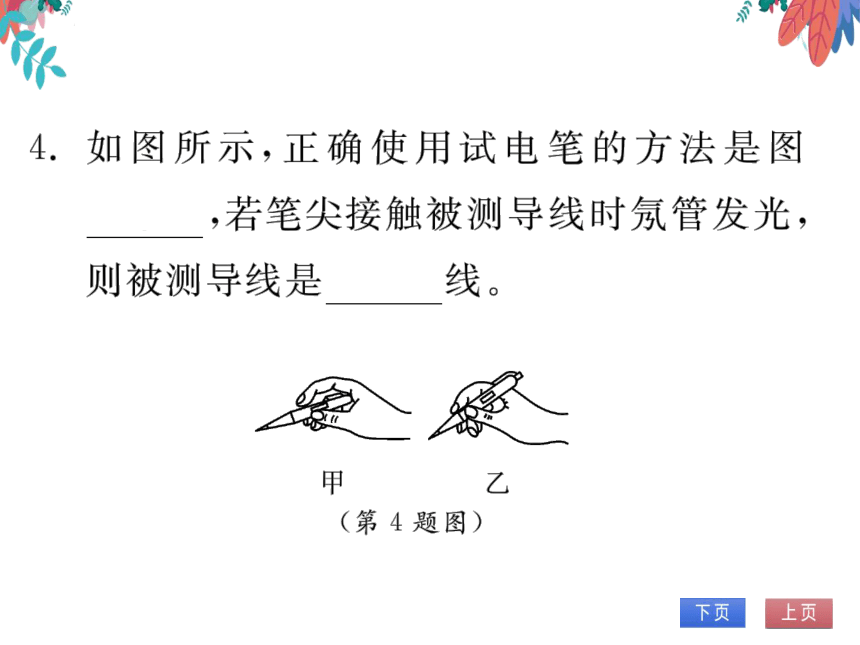

4.如图所示，正确使用试电笔的方法是图
甲
,若笔尖接触被测导线时氖管发光
测被测导线是
火线。
火线
d c
零线
甲
乙
甲6乙
(第4题图)
(第5题图)

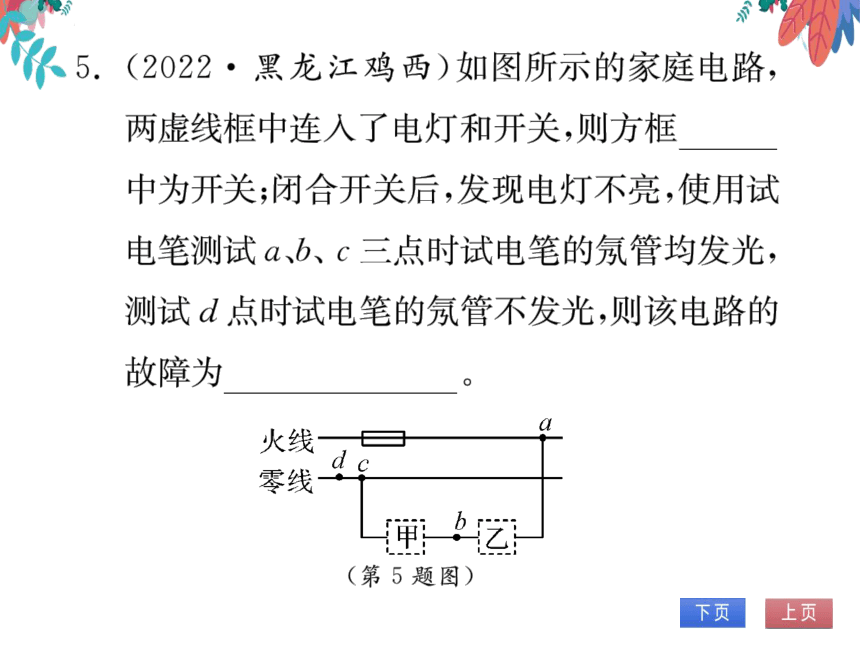

5.(2022·黑龙江鸡西)如图所示的家庭电路
两虚线框中连入了电灯和开关，则方框
乙
中为开关；闭合开关后，发现电灯不亮，使用式
电笔测试α、b、c三点时试电笔的氖管均发光，
测试d点时试电笔的氖管不发光，则测该电路的
故障为
cd之间断路
知识点3
三线插头和三孔插座
漏电保护器

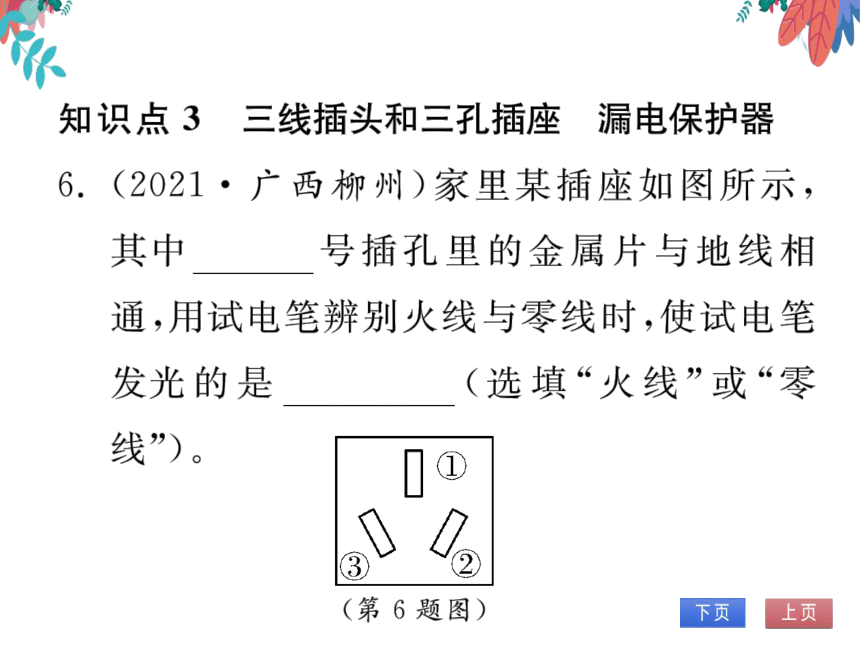

6.(2021·广西柳州)家里某插座如图所示，
其中
号插孔里的金属片与地线相
通，用试电笔辨别火线与零线时，使试电笔
发光的是」
火线
(选填“火线”或“零
线”)。
E
E
0
①
L00N
aZ
0
10A250V
3
三脚插头
(第6题图)
(第7题图)
7.如图是教室里的电源连接线所采用的三脚
插头和相对应的三孔插座，插头上标有字
母E
的导线和用电器的金属外壳相连，
当三脚插头插入三孔插座时，就将外壳与
大地
相连，能够有效预防触电事故的
发生。
8.家庭电路中通常安装有空气开关和漏电保护
器。如果站在地上的人不小心接触了火线，电
流经过人体流入大地，漏电保护器
(选填
“空气开关”或“漏电保护器”)会迅速切断电流，
对人身起到保护作用。
