中小学教育资源及组卷应用平台

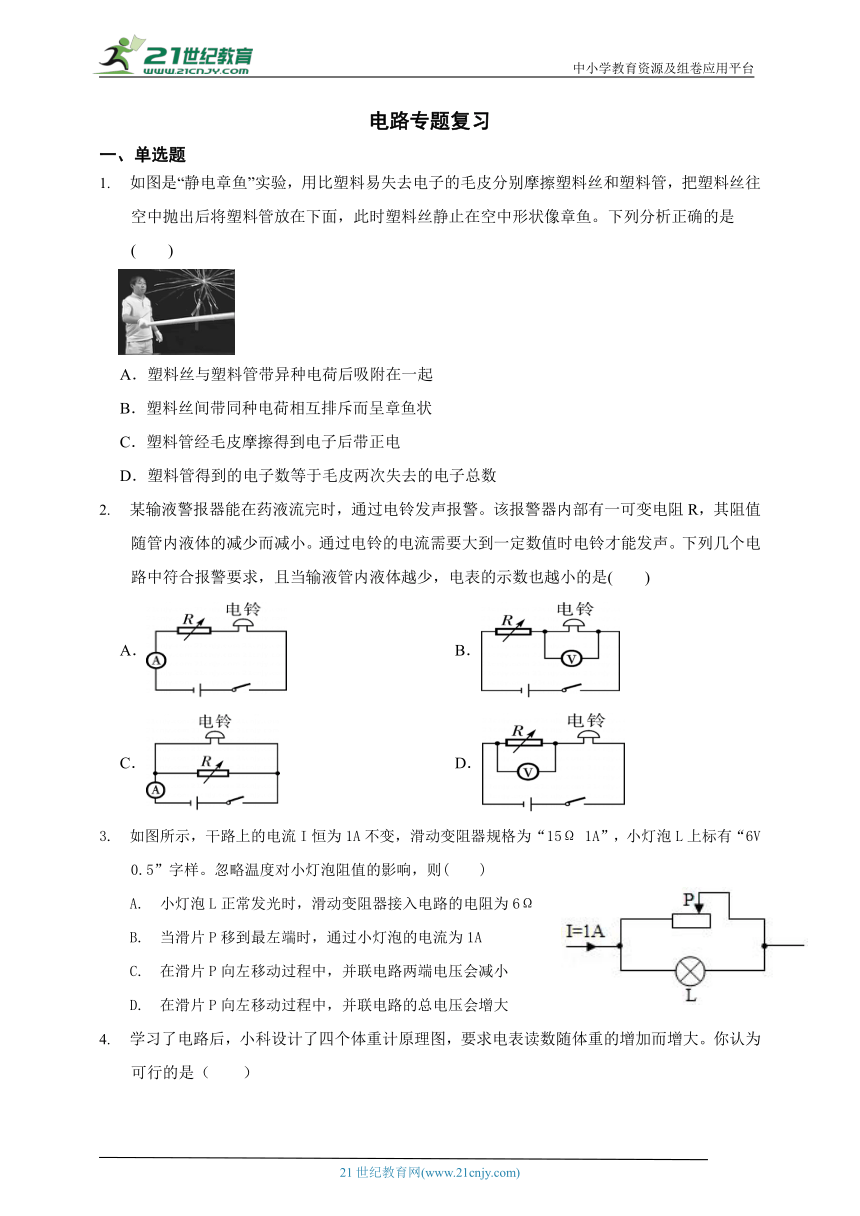

电路专题复习
一、单选题
1. 如图是“静电章鱼”实验,用比塑料易失去电子的毛皮分别摩擦塑料丝和塑料管,把塑料丝往空中抛出后将塑料管放在下面,此时塑料丝静止在空中形状像章鱼。下列分析正确的是(  )
A.塑料丝与塑料管带异种电荷后吸附在一起
B.塑料丝间带同种电荷相互排斥而呈章鱼状
C.塑料管经毛皮摩擦得到电子后带正电
D.塑料管得到的电子数等于毛皮两次失去的电子总数
2. 某输液警报器能在药液流完时,通过电铃发声报警。该报警器内部有一可变电阻R,其阻值随管内液体的减少而减小。通过电铃的电流需要大到一定数值时电铃才能发声。下列几个电路中符合报警要求,且当输液管内液体越少,电表的示数也越小的是(  )
A. B.
C. D.
3. 如图所示,干路上的电流I恒为1A不变,滑动变阻器规格为“15Ω 1A”,小灯泡L上标有“6V 0.5”字样。忽略温度对小灯泡阻值的影响,则(  )
A. 小灯泡L正常发光时,滑动变阻器接入电路的电阻为6Ω
B. 当滑片P移到最左端时,通过小灯泡的电流为1A
C. 在滑片P向左移动过程中,并联电路两端电压会减小
D. 在滑片P向左移动过程中,并联电路的总电压会增大
4. 学习了电路后,小科设计了四个体重计原理图,要求电表读数随体重的增加而增大。你认为可行的是(  )
A. B.
C. D.

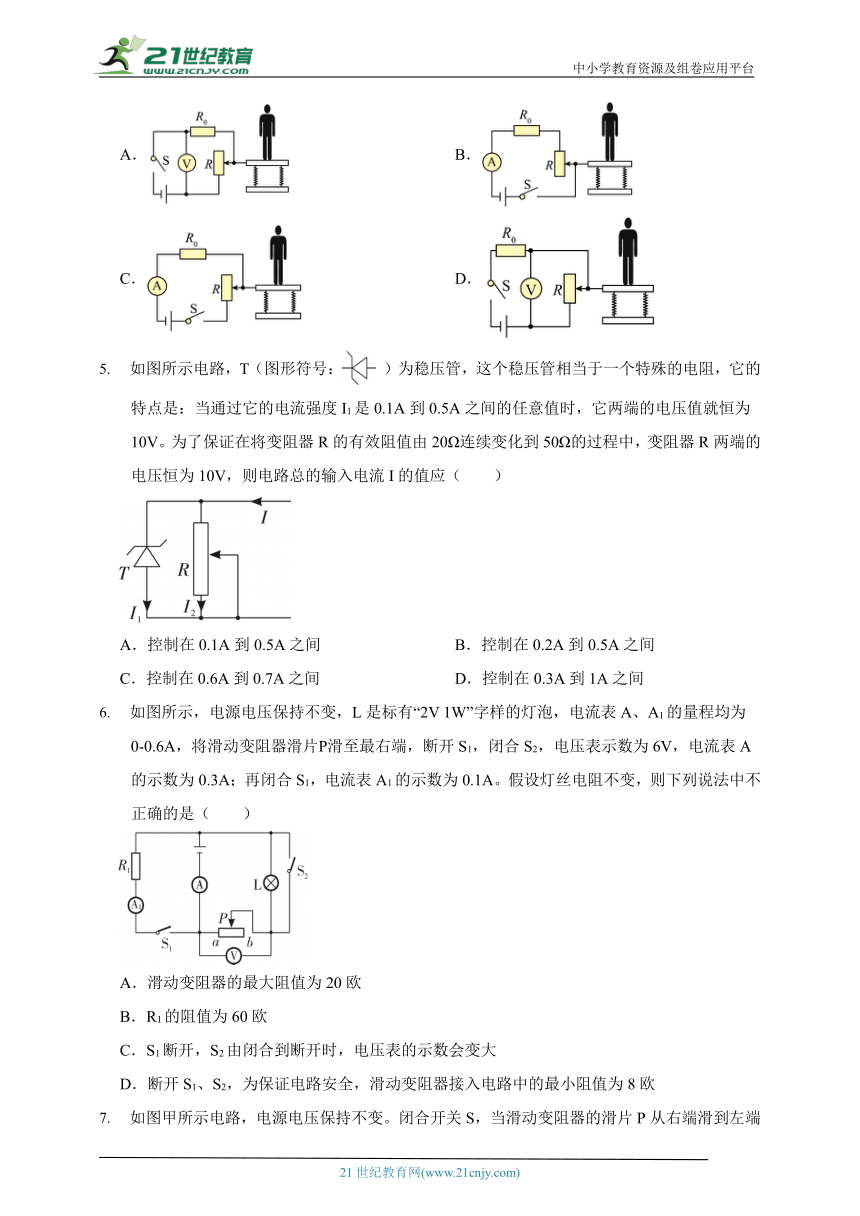

5. 如图所示电路,T(图形符号: )为稳压管,这个稳压管相当于一个特殊的电阻,它的特点是:当通过它的电流强度I1是0.1A到0.5A之间的任意值时,它两端的电压值就恒为10V。为了保证在将变阻器R的有效阻值由20Ω连续变化到50Ω的过程中,变阻器R两端的电压恒为10V,则电路总的输入电流I的值应(  )
A.控制在0.1A到0.5A之间 B.控制在0.2A到0.5A之间
C.控制在0.6A到0.7A之间 D.控制在0.3A到1A之间
6. 如图所示,电源电压保持不变,L是标有“2V 1W”字样的灯泡,电流表A、A1的量程均为0-0.6A,将滑动变阻器滑片Р滑至最右端,断开S1,闭合S2,电压表示数为6V,电流表A的示数为0.3A;再闭合S1,电流表A1的示数为0.1A。假设灯丝电阻不变,则下列说法中不正确的是(  )
A.滑动变阻器的最大阻值为20欧
B.R1的阻值为60欧
C.S1断开,S2由闭合到断开时,电压表的示数会变大
D.断开S1、S2,为保证电路安全,滑动变阻器接入电路中的最小阻值为8欧

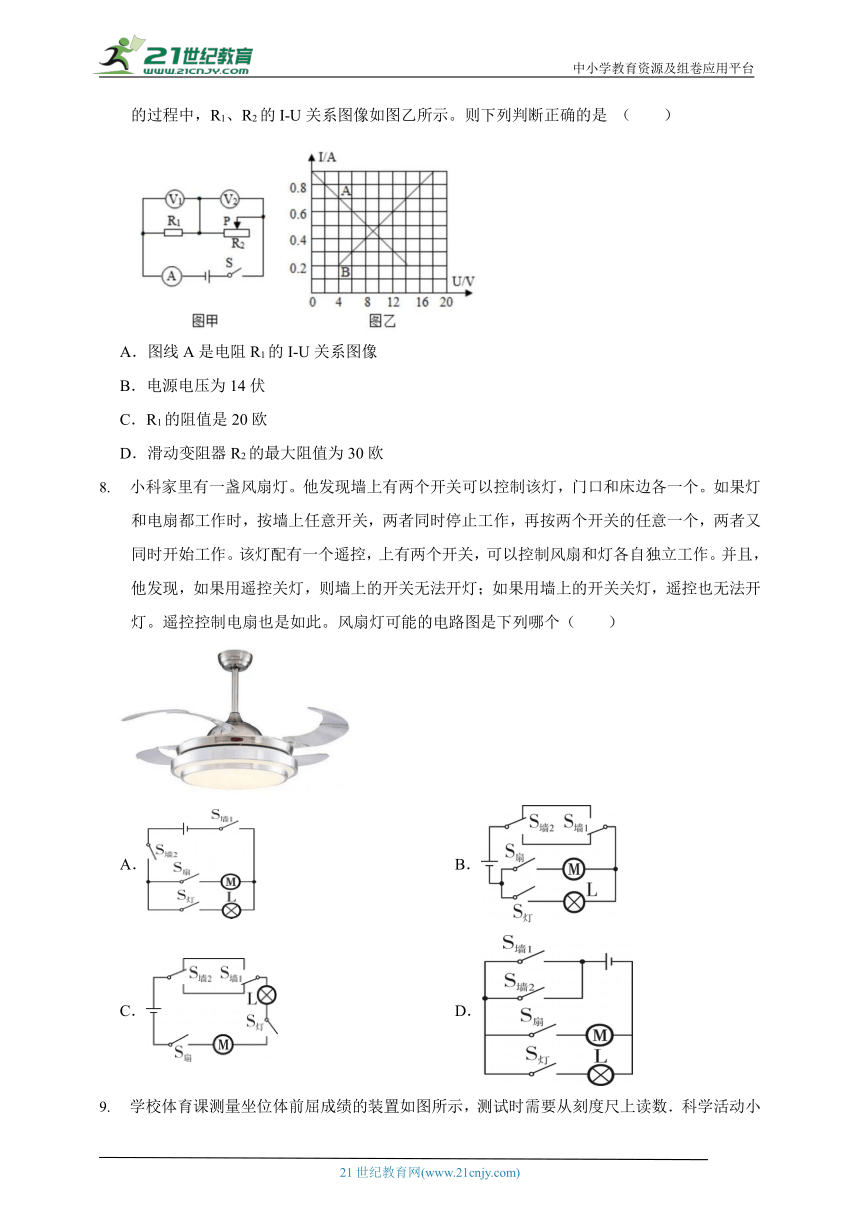

7. 如图甲所示电路,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P从右端滑到左端的过程中,R1、R2的I-U关系图像如图乙所示。则下列判断正确的是 (  )
A.图线A是电阻R1的I-U关系图像
B.电源电压为14伏
C.R1的阻值是20欧
D.滑动变阻器R2的最大阻值为30欧
8. 小科家里有一盏风扇灯。他发现墙上有两个开关可以控制该灯,门口和床边各一个。如果灯和电扇都工作时,按墙上任意开关,两者同时停止工作,再按两个开关的任意一个,两者又同时开始工作。该灯配有一个遥控,上有两个开关,可以控制风扇和灯各自独立工作。并且,他发现,如果用遥控关灯,则墙上的开关无法开灯;如果用墙上的开关关灯,遥控也无法开灯。遥控控制电扇也是如此。风扇灯可能的电路图是下列哪个(  )
A. B.
C. D.

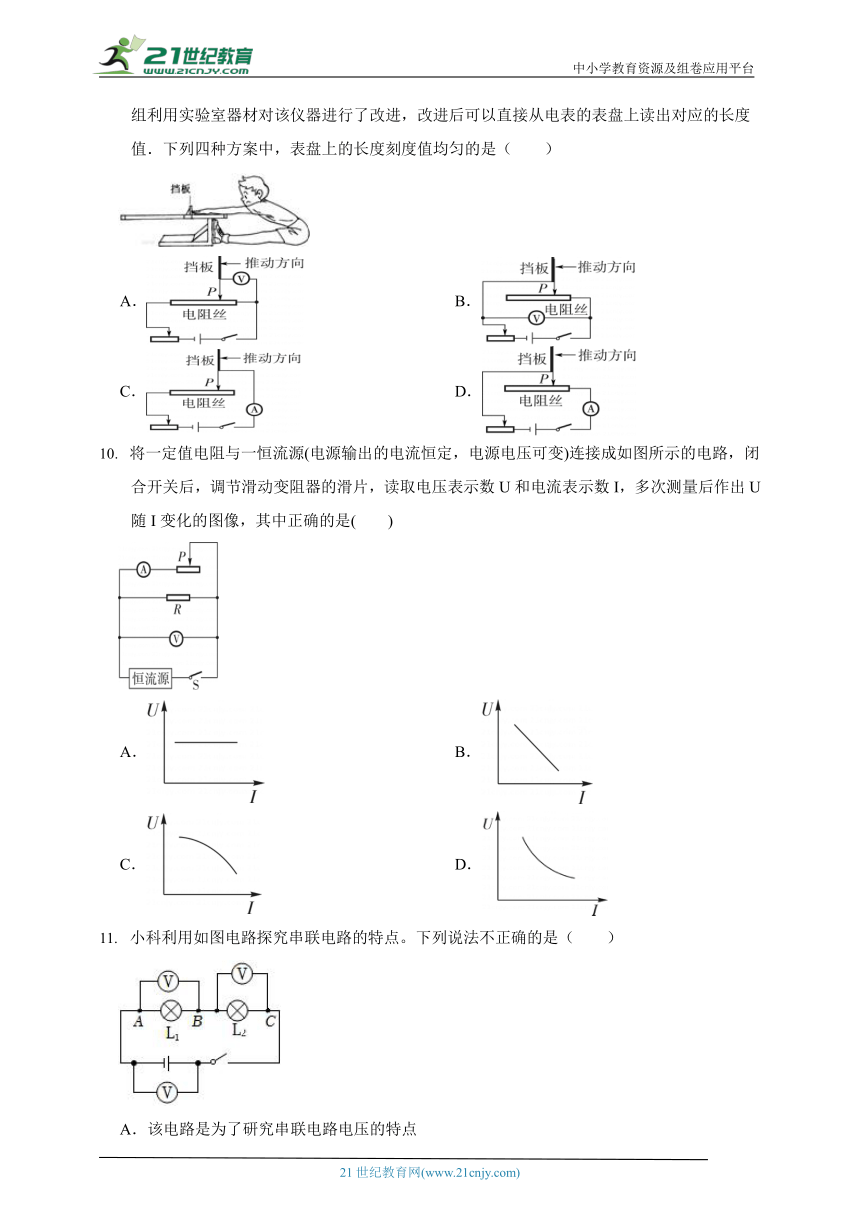

9. 学校体育课测量坐位体前屈成绩的装置如图所示,测试时需要从刻度尺上读数.科学活动小组利用实验室器材对该仪器进行了改进,改进后可以直接从电表的表盘上读出对应的长度值.下列四种方案中,表盘上的长度刻度值均匀的是(  )
A. B.
C. D.
10. 将一定值电阻与一恒流源(电源输出的电流恒定,电源电压可变)连接成如图所示的电路,闭合开关后,调节滑动变阻器的滑片,读取电压表示数U和电流表示数I,多次测量后作出U随I变化的图像,其中正确的是(  )
A. B.
C. D.
11. 小科利用如图电路探究串联电路的特点。下列说法不正确的是(  )
A.该电路是为了研究串联电路电压的特点
B.实验中应换用不同规格的灯泡进行多次实验
C.实验测得的数据关系是UAC=UAB+UBC
D.若BC间无电压表,测BC间电压时只需将A点改接到C点即可

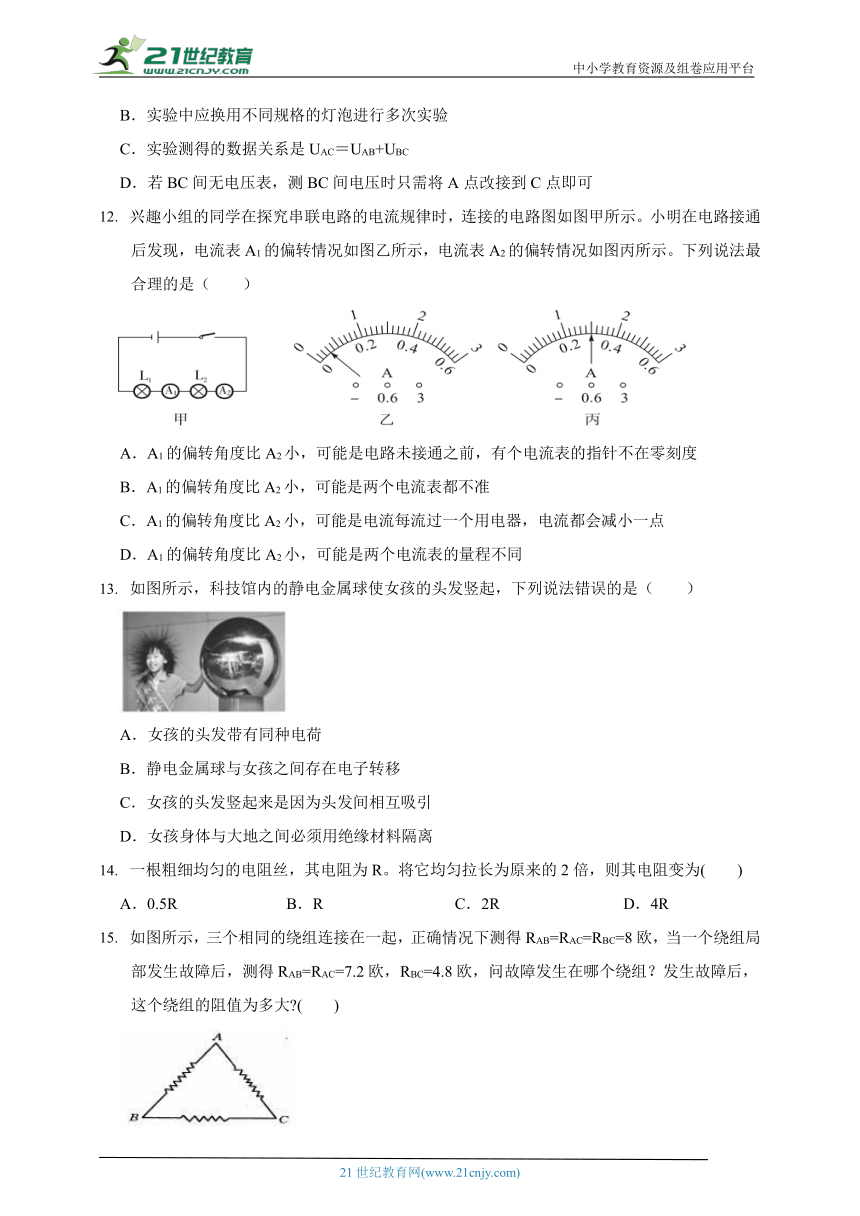

12. 兴趣小组的同学在探究串联电路的电流规律时,连接的电路图如图甲所示。小明在电路接通后发现,电流表A1的偏转情况如图乙所示,电流表A2的偏转情况如图丙所示。下列说法最合理的是(  )
A.A1的偏转角度比A2小,可能是电路未接通之前,有个电流表的指针不在零刻度
B.A1的偏转角度比A2小,可能是两个电流表都不准
C.A1的偏转角度比A2小,可能是电流每流过一个用电器,电流都会减小一点
D.A1的偏转角度比A2小,可能是两个电流表的量程不同
13. 如图所示,科技馆内的静电金属球使女孩的头发竖起,下列说法错误的是(  )
A.女孩的头发带有同种电荷
B.静电金属球与女孩之间存在电子转移
C.女孩的头发竖起来是因为头发间相互吸引
D.女孩身体与大地之间必须用绝缘材料隔离
14. 一根粗细均匀的电阻丝,其电阻为R。将它均匀拉长为原来的2倍,则其电阻变为(  )
A.0.5R B.R C.2R D.4R
15. 如图所示,三个相同的绕组连接在一起,正确情况下测得RAB=RAC=RBC=8欧,当一个绕组局部发生故障后,测得RAB=RAC=7.2欧,RBC=4.8欧,问故障发生在哪个绕组?发生故障后,这个绕组的阻值为多大 (  )
A.BC 绕组发生了故障,阻值为 4 欧
B.BC 绕组发生了故障,阻值为 6 欧
C.AB 绕组发生了故障,阻值为 4 欧
D.AC 绕组发生了故障,阻值为 6 欧
16. 在“伏安法测电阻”的实验中,如果被测电阻大约为80 Ω,选用的电源电压为1.5 V,选用的电流表量程为0~0.6 A,对于电流表和电源电压的选择,下列说法中正确的是(  )
A.电源选择错误,会烧坏电源
B.电流表量程不合适,电流表无示数
C.电源电压选择不当,电路中电流过小,电流表指针偏转角度太小,读数误差较大
D.电流表量程选择错误,读数误差较大
17. 如图所示,电源电压不变,闭合开关,当滑动变阻器的滑片向右移动时,下列判断中正确的是(  )
A.电压表示数与电流表A2示数的比值变大,电流表A1示数变小
B.电压表示数与电流表A2示数的比值变小,电流表A1示数不变
C.电压表示数与电流表A1示数的比值不变,电流表A2示数变小
D.电压表示数与电流表A1示数的比值变大,电流表A2示数变大
18. 如图所示,电源电压6V,滑片p可在电阻AC间自由移动,AC总长20cm,B是电阻AC的中点,AB段的电阻率为100Ω/m,BC段的电阻率为200Ω/m。当电压表示数为4V时,AP间的距离为(  )
A.10cm B.12.5cm C.15cm D.17.5cm
19. 如图所示,暗箱中装有灯泡、电阻、电池,而板上装有A、B、C、D四个接线柱和灯泡的玻璃泡(两接线柱之间只能连一个元件)。为了弄清楚箱内的电路连接情况,用电流表两个接头a、b测试,若a和A一直相接,b依次和B、C、D相接,发现
①b接B时灯不亮,电流表示数为零
②b接C时,灯亮,电流表有示数
③b接D时灯光减弱,电流表示数减小
则下列判断正确的是(  )
A.AB间连的是电阻,AC间连灯泡,BD间连电池
B.BD间连的是电阻,AD间连灯泡,AC间连电池
C.CD间连的是电阻,AB间连灯泡,BC间连电池
D.AC间连的是电阻,CD间连灯泡,AD间连电池
20. 小明通过查资料知道了电阻R和灯泡L的I-U图像(图乙),灯泡的额定电压为6V。他将电阻R和灯泡L接在图甲所示的电路中(电源电压保持不变)。闭合开关S,小灯泡正常发光,则电阻两端电压和电阻R的大小分别是(  )
A.18V0.05Ω B.12V20Ω C.18V20Ω D.12V0.05Ω
二、填空题
21. 如图所示,酸甜多汁的水果提供的电力足以点亮一排发光二极管,在此电路中水果扮演的角色是   :它为发光二极管提供了   ,使自由电荷在电路中定向运动起来。
22. 如图所示,甲为一个调光台灯,电位器是调节其亮度的装置;乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮,则需将   (选填“a和b”、“a和c”或“b和c”)接线柱接入电路。现有电压为9V的电源,将一个标有“6V 0.5A”字样的小灯泡接入此电路中,为使小灯泡正常发光,需在此电路中   (选填“串联”或“并联”)一个阻值   Ω的电阻。
23. 2020年8月10日,上海出现一波强降雨加强雷电天气,东方明珠塔虽被闪电击中,电子由大地通过避雷针不断向空气中释放而毫发无损。
(1) 闪电是自然界发生的剧烈的   现象。
(2) 避雷针放电时,瞬时电流的方向是   (填”从大地到云端”或“从云端到大地”)。
(3) 预报雷电天气,气象卫星需要将收集的云层信息以   的形式向气象预报中心传输。
24. 如图甲所示的电路,电源电压保持不变,电阻R1=10Ω.闭合开关S,变阻器滑片P从最右端滑到最左端的过程中,电压表示数U与电流表示数I的变化关系如图乙中ab线段所示,由此可知:电源电压为   V,变阻器R2的最大阻值是   Ω.
25. 如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片,滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴转动、另一端固定着一个浮子。从电路连接方式可分析出,此油量表实际上是一个   (选填“电流表”或“电压表”)。当油箱中的油量减少时,油面下降,浮子随液面落下,带动滑杆使滑动变阻器接入电路的电阻变   ,从而使油量表的示数   (选填“变大”、“不变”或“变小”),定值电阻R0的作用是   。
26. 如图所示,电源电压恒为U不变。当滑动变阻器的滑片P向左移动时,电压表V1的示数与电流表的示数的比值将   (选填:“变大”、“变小”或“不变”),两电压表示数的变化量△U1   △U2(选填:“大于”、“等于”或“小于”)。
三、实验探究题
27. 在探究测定小灯泡电阻的实验中,所用小灯泡正常发光电压为2.5V,电阻约为10Ω。
(1) 实验过程如下:
①如图甲所示是某同学连接的实验电路,其中有一根导线连接错误,请你在错误的导线上 画×,并用笔画线代替导线,将甲图的实验电路连接完整   。
②实验中当变阻器滑片移到某一位置时,电流表指针如图乙,这时通过小灯泡的电流是
 A。
③该同学又根据实验数据绘制成了U﹣I图像如图丙,根据图像提供的信息,可计算出小灯 泡正常发光的电阻是   Ω。
(2) 若另一位同学想利用如图丁所示的电路测量未知电阻Rx的大小(R0阻值已知)。下面是他的实验过程,请你帮他完成实验。
①闭合开关S和S2,断开S1,读出此时电压表的示数为U1。
②闭合开关S和S1,断开S2,读出此时电压表的示数为U2。
③未知电阻阻值的表达式为:Rx=   。
28. 小煦和小科一起探究电流与电阻的关系。器材有新干电池两节,5Ω、10Ω、20Ω的定值电阻各一只,“20Ω 1A”的滑动变阻器、电压表、电流表、开关各一只,导线若干。
(1) 用笔画线代替导线将甲图中电路补充完整,使滑动变阻器滑片向左移动时电阻减小;
(2) 将滑动变阻器滑片移动到最大阻值处。闭合开关,小煦发现电压表示数接近电源电压,可能是定值电阻R出现了   故障;
(3) 排除故障后,移动滑动变阻器滑片,直至电压表示数为1V,此时电流表示数如图乙所示,大小为   A;
(4) 小煦逐一将10Ω和20Ω的电阻接入电路,继续进行实验。当   Ω的电阻接入电路后,无法将电压表示数调节到1V。于是,他改变定值电阻两端电压,重新依次进行实验。调节后的电压值应该不低于   V;
29. 某实验小组在“探究电流与电阻的关系”实验中,连接的电路图如图甲所示。电源电压恒为6V,定值电阻R备有5Ω、10Ω、20Ω、40Ω各一个。
(1) 实验小组根据电路图连接了实物电路如图乙,其中存在连线错误,而且只要改接一根导线就可以了,请你把接错的那根导线打上“×”,再画线把它改到正确位置上(导线不允许交叉)。
(2) 电路改正后,闭合开关前应将变阻器滑片调至最   (填“左”或“右”)端。
(3) 实验小组依次换用5Ω、10Ω、20Ω、40Ω的电阻测得数据,绘出电流I与电阻倒数R(1)关系的图像,如图丙,由此可知:电压一定时,电流与电阻成   。
(4) 为完成整个实验,应该选择 (填选项)种规格的滑动变阻器。
A.50Ω 1.0A B.100Ω 1.2A C.200Ω 0.6A
四、解答题
30. 如图所示,电源电压恒为6V,R1、R2是定值电阻,滑动变阻器最大阻值为R.当闭合S1、断开S2、S3时,移动滑片P,电路中电阻的最大值和最小值之比为4:1;当断开S1和S3、闭合S2时,滑片P在中点和在最右端时电流表的示数之比3:2;当S1、S2、S3都闭合时,电流表的示数为1.25A.求R1、R2、R的阻值。
31. 在图所示的电路中,电阻R1为20欧,滑动变阻器R2上标有“50Ω2A”字样。现有电压为6V的电源一个,开关一个,电流表、电压表各一个。
(1) 若在AB间接入电流表,CD间接入电源,EF间接入开关后,闭合开关。求电流表的示数。
(2) 若在AB间接入电源,CD间接入电压表(量程选择0~3V),EF间接入电流表(量程选择0~0.6A)。移动滑片P的过程中,电路各元件能正常工作,求滑动变阻器R2接入电路中的阻值范围。
32. 如图甲所示,热敏电阻R0置于培养箱内,其余都置于箱外,箱外的人通过观察电压表的示数就能获知箱内的温度。已知电源电压是15V,定值电阻R的阻值是100Ω,热敏电阻R0的阻值随温度变化的关系如图乙所示。求:
(1) 当培养箱内的温度为40℃时,电压表的示数是   V。
(2) 已知电流表的量程是0~60mA,电压表的量程是0~5V,在确保电路安全的情况下,计算得出此电路能够测量的最高温度是多大。
(3) 若要增大箱内温度的最大测量值,可适当的   (选填“增大”“减小”)电源电压。
答案
1.【答案】B
2.【答案】D
3.【答案】C
4.【答案】C
5.【答案】C
6.【答案】C
7.【答案】C
8.【答案】B
9.【答案】A
10.【答案】B
11.【答案】D
12.【答案】D
13.【答案】C
14.【答案】D
15.【答案】B
16.【答案】C
17.【答案】C
18.【答案】C
19.【答案】C
20.【答案】B
21.【答案】电源;电压
22.【答案】b和c;串联;6
23.【答案】(1)放电 (或填“电中和”)
(2)从云端到大地
(3)电磁波
24.【答案】6;20
25.【答案】电流表;大;变小;保护电路
26.【答案】不变;小于
27.【答案】(1);0.16;12.5
(2)
28.【答案】(1)
(2)断路
(3)0.24
(4)20;1.5
29.【答案】(1)
(2)右
(3)反比
(4)B
30.【答案】解:当闭合S1、断开S2、S3时,电路中R1、R串联
由题意得(R1+R)/R1=4/1
R=3R1①
当断开S1和S3、闭合S2时,电路中R2、R串联
由题意得(R2+R)/(R2+0.5R)=3/2
R=2R2②
当S1、S2、S3都闭合时,电路中R1、R2并联
由题意得U/R1+U/R2=1.25A
即6V/R1+6V/R2=1.25A③
由①②③式可解得: R1=8Ω
R2=12Ω
R=24Ω
31.【答案】(1)解:I=U/R=6V/20Ω=0.3A
答:电流表的示数是0.3A
(2)解:当R2=0Ω,I=0.3A,不会超过电流表的量程。
当电压表为3V时,R1两端电压为3V。
I= =0.15A
R2= =20Ω
所以R2的阻值范围为0~20Ω。
答:滑动变阻器R2接入电路中的阻值范围0~20Ω。
32.【答案】(1)3
(2)当电压表的示数UR′=5V时,
电路中的电流:
所以,电路中的最大电流I大=50mA=0.05A,
此时热敏电阻的阻值:
此时热敏电阻的阻值最小,测量的温度最高
根据图乙可知,此时对应的温度为60℃,
即此电路能够测量的最高温度是60℃
(3)减小
