一、单选题
1. 如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成。该金属能被磁铁所吸引，是因为金属块可能含有以下材料中的（　　）
A．铁 B．银 C．铝 D．锌
2. 科学研究中常常用到“控制变量法”、“转换法”、“类比法”、“模型法”等科学方法。下列研究实例中，用到的科学方法与其它三项不同的是（　　）
A．甲实验用木块滑动距离表示动能大小
B．乙实验通过小灯泡发光情况比较金属丝电阻大小
C．丙实验通过海绵形变程度判断压力作用效果
D．丁实验用磁感线描述磁场
3. 为解决开水烫口的问题，小敏设计了高温报警器，热敏电阻R的阻值随温度的升高而减小。要求报警器在超过55℃时报警并亮红灯；温度未超过55℃时不报警并亮绿灯。下列符合要求的高温报警器装置原理图为（　　）
A． B．
C． D．

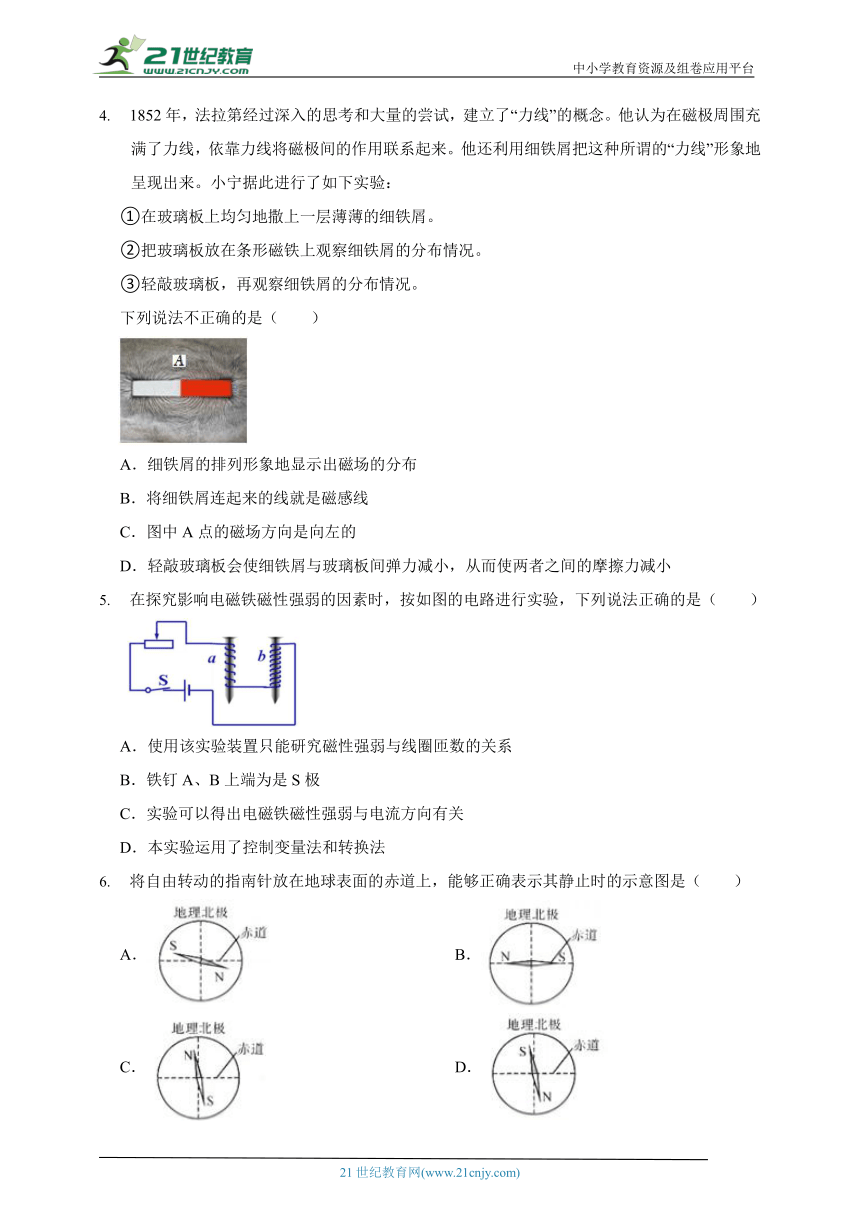

4. 1852年，法拉第经过深入的思考和大量的尝试，建立了“力线”的概念。他认为在磁极周围充满了力线，依靠力线将磁极间的作用联系起来。他还利用细铁屑把这种所谓的“力线”形象地呈现出来。小宁据此进行了如下实验：
①在玻璃板上均匀地撒上一层薄薄的细铁屑。
②把玻璃板放在条形磁铁上观察细铁屑的分布情况。
③轻敲玻璃板，再观察细铁屑的分布情况。
下列说法不正确的是（　　）
A．细铁屑的排列形象地显示出磁场的分布
B．将细铁屑连起来的线就是磁感线
C．图中A点的磁场方向是向左的
D．轻敲玻璃板会使细铁屑与玻璃板间弹力减小，从而使两者之间的摩擦力减小
5. 在探究影响电磁铁磁性强弱的因素时，按如图的电路进行实验，下列说法正确的是（　　）
A．使用该实验装置只能研究磁性强弱与线圈匝数的关系
B．铁钉A、B上端为是S极
C．实验可以得出电磁铁磁性强弱与电流方向有关
D．本实验运用了控制变量法和转换法
6. 将自由转动的指南针放在地球表面的赤道上，能够正确表示其静止时的示意图是（　　）
A． B．
C． D．

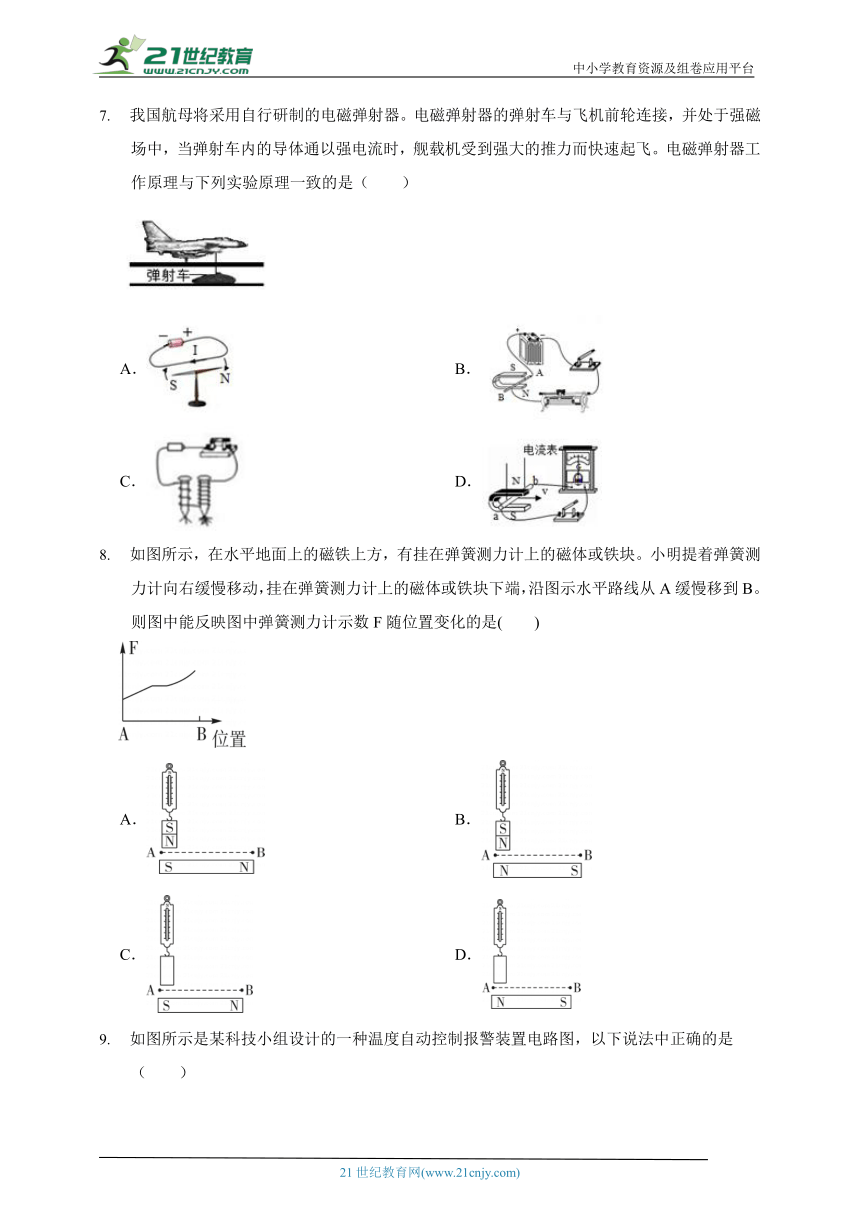

7. 我国航母将采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。电磁弹射器工作原理与下列实验原理一致的是（　　）
A． B．
C． D．
8. 如图所示，在水平地面上的磁铁上方，有挂在弹簧测力计上的磁体或铁块。小明提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的磁体或铁块下端，沿图示水平路线从A缓慢移到B。则图中能反映图中弹簧测力计示数F随位置变化的是(　　)
A． B．
C． D．

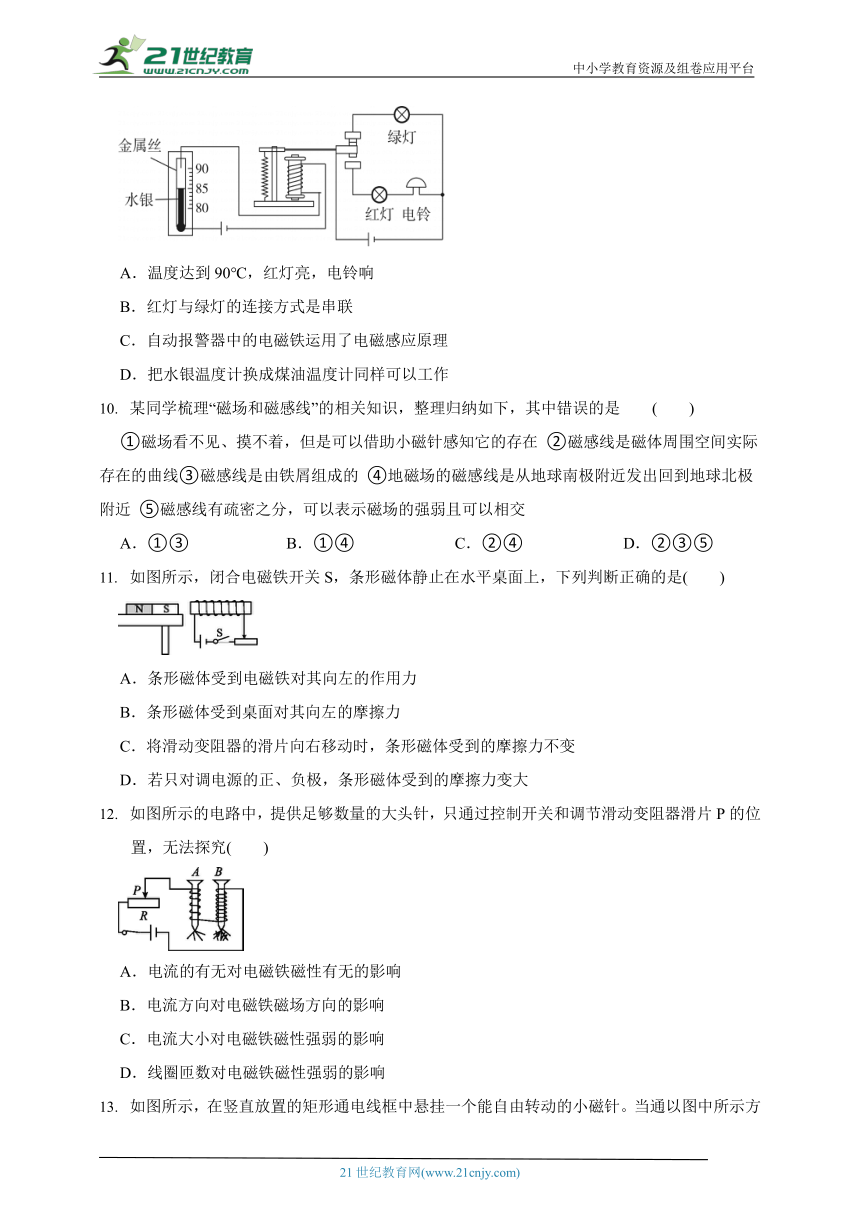

9. 如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是 （　　）
A．温度达到90℃，红灯亮，电铃响
B．红灯与绿灯的连接方式是串联
C．自动报警器中的电磁铁运用了电磁感应原理
D．把水银温度计换成煤油温度计同样可以工作
10. 某同学梳理“磁场和磁感线”的相关知识，整理归纳如下，其中错误的是 (　　)
①磁场看不见、摸不着，但是可以借助小磁针感知它的存在 ②磁感线是磁体周围空间实际存在的曲线③磁感线是由铁屑组成的 ④地磁场的磁感线是从地球南极附近发出回到地球北极附近 ⑤磁感线有疏密之分，可以表示磁场的强弱且可以相交
A．①③ B．①④ C．②④ D．②③⑤
11. 如图所示，闭合电磁铁开关S，条形磁体静止在水平桌面上，下列判断正确的是(　　)
A．条形磁体受到电磁铁对其向左的作用力
B．条形磁体受到桌面对其向左的摩擦力
C．将滑动变阻器的滑片向右移动时，条形磁体受到的摩擦力不变
D．若只对调电源的正、负极，条形磁体受到的摩擦力变大
12. 如图所示的电路中，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片P的位置，无法探究(　　)
A．电流的有无对电磁铁磁性有无的影响
B．电流方向对电磁铁磁场方向的影响
C．电流大小对电磁铁磁性强弱的影响
D．线圈匝数对电磁铁磁性强弱的影响

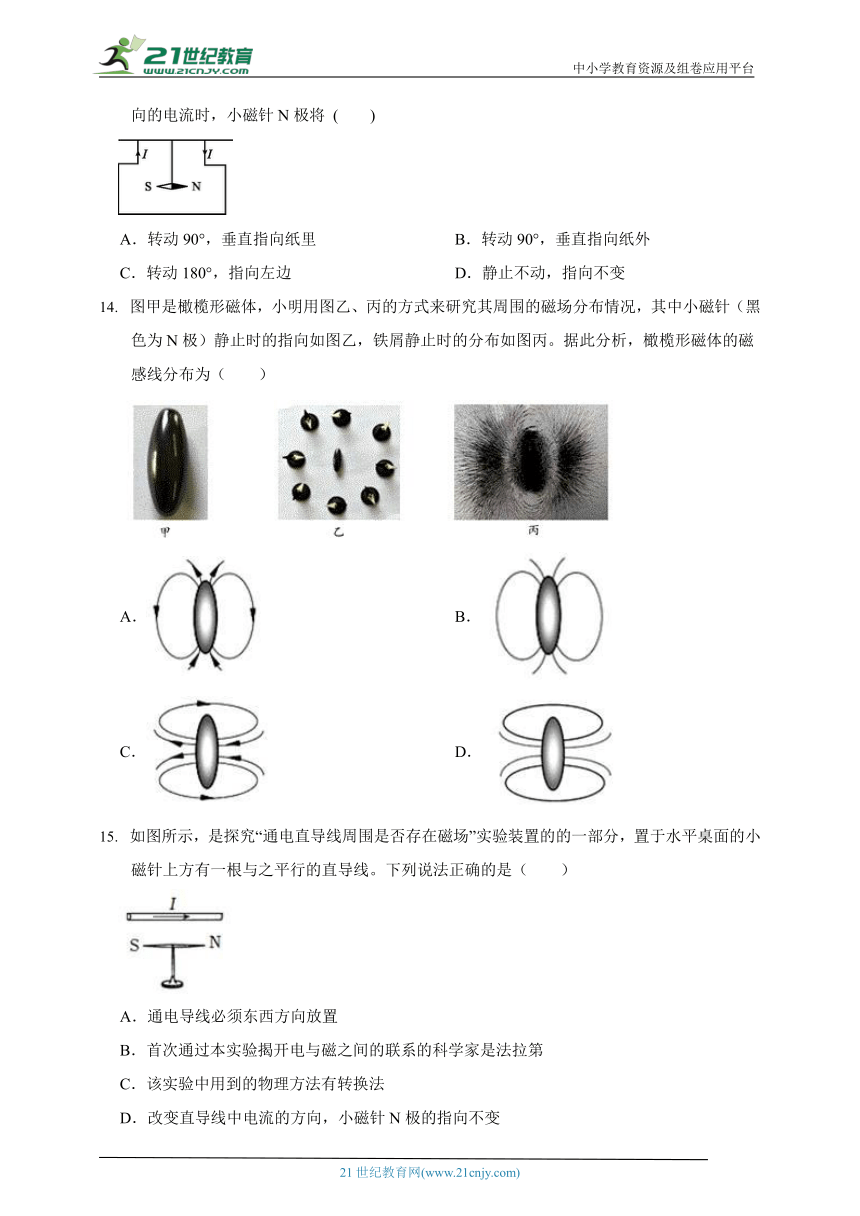

13. 如图所示，在竖直放置的矩形通电线框中悬挂一个能自由转动的小磁针。当通以图中所示方向的电流时，小磁针N极将 (　　)
A．转动90°，垂直指向纸里 B．转动90°，垂直指向纸外
C．转动180°，指向左边 D．静止不动，指向不变
14. 图甲是橄榄形磁体，小明用图乙、丙的方式来研究其周围的磁场分布情况，其中小磁针（黑色为N极）静止时的指向如图乙，铁屑静止时的分布如图丙。据此分析，橄榄形磁体的磁感线分布为（　　）
A． B．
C． D．
15. 如图所示，是探究“通电直导线周围是否存在磁场”实验装置的的一部分，置于水平桌面的小磁针上方有一根与之平行的直导线。下列说法正确的是（　　）
A．通电导线必须东西方向放置
B．首次通过本实验揭开电与磁之间的联系的科学家是法拉第
C．该实验中用到的物理方法有转换法
D．改变直导线中电流的方向，小磁针N极的指向不变
16. 如图所示，一束带电粒子沿着水平方向平行地飞过小磁针的上方，小磁针的 S 极向纸内偏转。对带电粒子束的判断：①向右飞行的阳离子束；②向左飞行的阳离子束； ③向右飞行的阴离子束；④向左飞行的阴离子束；⑤向右飞行的电子束；⑥向左飞行的电子束，（提示：阳离子带正电，阴离子带负电）则可能正确的是（　　）
A．①④⑥ B．②③⑤ C．②④⑥ D．①③⑤
17. 如图所示，甲、乙两根同样的条形磁铁的一端分别吸有一根较重的铁钉。若磁铁甲不动，将磁铁乙N极去接触磁铁甲的S极，则出现的现象是(　　)
A．两根铁钉都会掉落 B．两根铁钉都不会掉落
C．只有磁铁甲的铁钉会掉落 D．只有磁铁乙的铁钉会掉落
18. 如图是把A、B、C三块钢块(可能带有磁性)悬挂起来，并让它们彼此靠近时的情况，则下列判断正确的是(　　)
A．若A，C靠近，可能会相互排斥
B．若A，C靠近，一定会相互吸引
C．因为A，B吸引，B，C相互排斥，所以只有B是磁体
D．因为A，B吸引，B，C相互排斥，所以A，B，C一定都是磁体
19. 2021年夏季，我国南方普降暴雨，城市内涝给人们生活带来很大影响。小明设计了一种利用电磁继电器来自动控制抽水机工作的电路：当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作。如图是小明还未连接完成的电路，小明接下去的电路连接应该是(　　)
A．M接A，N接B B．M接B，N接D C．M接B，N接C D．M接A，N接D
20. 如图所示，四个完全相同的环形磁铁a、b、c、d套在塑料支架的光滑杆上，静止时磁铁a、b、c悬浮在空中，d压在塑料支架底板上，若每个磁铁受到的重力均为G，磁铁a的上表面是N极，则(　　)
A．磁铁b的上表面是N极 B．磁铁c的上表面是S极
C．磁铁d对底板的压力是G D．磁铁d对底板的压力是4G
二、填空题
21. 如图是手机无线充电的原理简化图。当充电器线圈接通电源之后，该线圈就会产生一个磁场，当手机放在充电器上的时候，手机中的线圈就会产生感应电流，实现无线充电。
（1） 手机线圈中产生电流是利用　 　现象。
（2） 当充电器线圈中某一时刻的电流方向如图所示，则图中B点的磁场方向是　 　(选填“向上”或“向下”)。
（3） 与传统方式相比，请你对这种充电方式进行评价：　 　。(写出一条即可)
22. 如图甲所示，水平桌面上，两块相同的条形磁铁在 水平推力F1的作用下，做匀速直线运动。
（1） 取走其中一块后，磁铁在水平推力F2的作用下仍做匀速直线 运动，如图乙所示，则F2　 　F1(选填“>”“＝”或“<”)。
（2） 如图丙所示，磁铁在F2作用下，匀速直线运动过程中，若闭合开关，则磁铁速度将　 　(选填“变大”“变小”或“不变”)。
23. 如图所示是小金设计的车库积水自动报警器，由控制电路和工作电路两部分组成。车库没有积水时，LED灯亮；车库有积水时，控制电路接通，电磁铁通电，具有磁性，把衔铁吸下，电铃发出声音。
（1） 控制电路中电磁继电器相当于电路元件中的　 　；
（2） 在调试过程中发现，车库有积水时，电铃并没有发出声音，下列调整措施可行的有 （填字母编号）
A．增大电源甲的电压 B．抽出铁芯 C．升高衔铁的高度
24. 小华在探究怎样产生感应电流的实验中，设计了如图所示的实验装置。
（1） 将磁体向右插入螺线管中时，观察到灵敏电流表的指针向右偏转，由此可知：　 　。
（2） 将磁体从螺线管中向左拔出时，会观察到灵敏电流表的指针向　 　(填“左”或“右”)偏转。
（3） 通过前两步实验，可得出感应电流的方向与　 　方向有关。
25. 现在医学使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。其原理如图所示，将线圈ab缠绕并固定在活塞一端，利用它通电时与固定磁体之间的相互作用，带动电动泵中的活塞，抽送血液。图中阀门S1只能向外自由开启，反向则封闭管路；阀门S2只能向内自由开启，反向则封闭管路。当线圈中的电流从a流向b时，线圈的右端为　 　极，此时活塞将向　 　运动，阀门　 　(填“S1”或“S2”)打开。
26.
27. 如图所示，弹簧测力计甲、乙的挂钩上分别挂着一个条形磁体和一个铁块，开关闭合后，当滑动变阻器的滑片向右移动时，弹簧测力计甲的示数　 　，弹簧测力计乙的示数　 　(均填“变大”“变小”或“不变”)。
三、实验探究题
28. 在“探究什么情况下磁可以生电”的实验中，小芳发现每次电流计指针摆动的角度不同，提出了“感应电流的大小与哪些因素有关”的问题：
（1） 小芳猜想：感应电流的大小与导体切割磁感线的运动速度有关，导体切割磁感线运动的速度越大，感应电流越大。
你的猜想是：感应电流的大小可能与　 　有关。
（2） 小芳为了验证自己的猜想，利用如图装置进行实验：将足够大的蹄形磁体放在水平面上，驱动装置通过两根绝缘硬棒ab、cd使导体PQ 沿直线水平向右运动(导体PQ 运动区域的磁场强度相同)。让导体PQ 先后以　 　(选填“相同”或“不同”) 的速度水平向右运动；同一次实验，应使导体PQ 做　 　(选填“匀速”或“变速”)运动。
（3） 若小芳的猜想正确，则观察到的现象是　 　
29. “ 大胆猜想与小心求证”是科学研究的基本要求。甲、乙两同学做了如图所示的实验：在静止的小磁针上方平行地放一根直导线，闭合开关，原来静止的小磁针转动了。对于小磁针转动的原因，两同学有着不同的假设：
甲：是因为导线通电发热，造成导线周围空气温度升高，空气的对流运动使磁针偏转
乙：是因为电流周围产生磁场，磁场对磁针产生了力的作用
（1） 没通电时，静止的小磁针的N极指向　 　。(填“南方”或“北方”)
（2） 两同学讨论后，设计了以下实验来验证哪一个观点是正确的：他们调换电池的正负极，改变电流的方向，闭合开关，如果甲同学的假设是正确的，预计应该看到的现象是　 　。
（3） 乙同学在其它实验条件不变的情况下，把小磁针从直导线下方移到了直导线上方，闭合开关后，小磁针的转动方向将　 　 (选填“不改变”或“改变”)。
（4） 在做该实验时，下列操作中实验现象最明显的是____ 。
A．直导线沿东西方向放置在磁针的正上方
B．直导线沿南北方向放置在磁针的正上方
C．沿电流方向放置小磁针，使磁针在导线的正下方
D．沿电流方向放置小磁针，使磁针在导线的延长线上。
30. 网络上有一“牛人”制作的“电池磁力小火车”的视频。视频中，“牛人”把由铁铷合金制作的超强磁铁分别吸附在电池的正负极两端制成“小火车”，并将其整个放入自制的铜质螺线管中，发现电池与磁铁竟然沿着螺线管向右运动起来，直到从螺线管的另一端穿出（如图1）。小科对“小火车”为什么会运动非常感兴趣，便动手进行了实验。
（1） 图1中，两侧磁铁之间的线圈中会有电流通过，他由此推测：只有当线圈中有电流通过时，火车才会受力运动。为验证这一假设，他需要进一步的操作是 　；
（2） 预测图2中的小火车将向　 　（填“左”或“右”）运动；
（3） 要让小火车更快速地通过螺线管，可以采取的措施有 （填字母编号）；
A．增强磁铁的磁性
B．减少与磁铁接触的那一段螺线管匝数
C．减小电池的电压
D．增大螺线管中电流从而增强其磁场
（4） 要使小火车由静止开始顺利通过螺线管，下列摆放方式可行的是 （填字母编号）。
A． B．
C． D．
四、解答题
31. 小明利用热敏电阻设计了报警电路如图甲所示。将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，电磁继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，电磁继电器的下触点接触，上触点分离，警铃响。图甲中继电器的供电电压U1＝3V，继电器线圈用漆包线绕成，其电阻R0为30Ω．当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，警铃响。图乙是热敏电阻的阻值随温度变化的图象。
（1） 图甲中警铃的接线柱C应与接线柱　 　相连，指示灯接线柱D应与　 　接线柱相连（均选填“A”或“B”）。
（2） 由乙图可知，当环境温度为20℃时，热敏电阻的阻值　 　；当环境温度升高时，电磁继电器的磁性将　 　（填“增大”、“减小”或“不变”）。
（3） 请计算当环境温度高于多少摄氏度时，警铃报警？
32. 电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置有超载自动报警系统，其工作原理如图甲所示。已知控制电路的电源电压U恒为6 V，保护电阻R1=100 Ω，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。(g取10 N/kg)
（1） 当压敏电阻R2受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强。电梯超载时，衔铁被电磁铁吸住，触点K与触点　 　接触，电铃发出警报声。
（2） 当电磁铁线圈中的电流达到20 mA时，衔铁刚好被吸住。若该电梯厢内站立总质量为1000 kg的乘客时，试通过计算说明电梯是否超载。
（3） 如果想设置电梯最大乘客载质量为1000 kg，计算得出此时保护电阻的阻值应该设置为多少。
答案
1．【答案】A
2. 【答案】D
3．【答案】C
4．【答案】B
5．【答案】D
6．【答案】C
7．【答案】B
8．【答案】B
9．【答案】A
10．【答案】D
11．【答案】A
12．【答案】B
13．【答案】A
14．【答案】C
15．【答案】C
16．【答案】B
17．【答案】A
18．【答案】A
19．【答案】B
20．【答案】D
21．【答案】（1）电磁感应
（2）向上
（3）优点：使用方便、兼容性强、可以一对多进行充电；缺点：充电效率较低、电磁辐射较大
22．【答案】（1）<
（2）变小
23．【答案】开关⑵在调试过程中发现，车库有积水时，电铃并没有发出声音，下列调整措施可行的有 （填字母编号） A. 增大电源甲的电压 B. 抽出铁芯 C. 升高衔铁的高度【答案】A.
（1）开关
（2）A
24．【答案】（1）电路中产生了电流
（2）左
（3）导体的运动
25．【答案】S；右；S1
26．【答案】变小；变大
27．【答案】（1）磁场强弱
（2）不同；匀速
（3）两次灵敏电流计指针偏转角度不同，且运动速度大的指针偏转角度大
28．【答案】（1）北方
（2）小磁针方向不发生偏转
（3）改变
（4）B
29．【答案】（1）将电池的一端与磁铁断开，这时再观察火车是否运动
（2）左
（3）A；D
（4）A
30．【答案】（1）B；A
（2）120；增大
（3）当线圈中的电流I=50mA=0.05A时，继电器的衔铁将被吸合，警铃报警
控制电路的总电阻R 总= 60Ω
∴热敏电阻R=R 总-R0=60Ω-30Ω=30Ω
由图乙可知，此时t=80℃
所以，当温度t≥80℃时，警铃报警．
答：环境温度大于等于80℃时，警铃报警
31．【答案】（1）B
（2）解：电梯底座受到的压力：
F=G=mg=1000kg×10N/kg=10000N，
由图乙知，当压力F=10000N时，对应压敏电阻的阻值R2=100Ω，
此时控制电路中的电流为I= = =0.03A=30mA>20mA，
故此时电梯超载
（3）解：电磁铁线圈中电流为20mA时，电路中的总电阻：R= = =300Ω，
由(2)知，此时压敏电阻的阻值R2=100Ω，
则保护电阻的阻值应设置为R1'=R-R2=300Ω-100Ω=200Ω
