第一节 电阻和变阻器
第2课时 变阻器

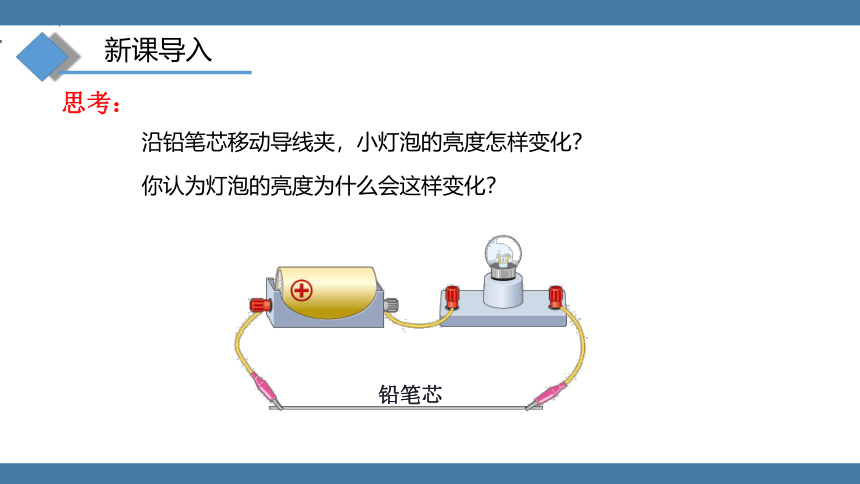

铅笔芯
沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？
你认为灯泡的亮度为什么会这样变化？
思考：
新课导入

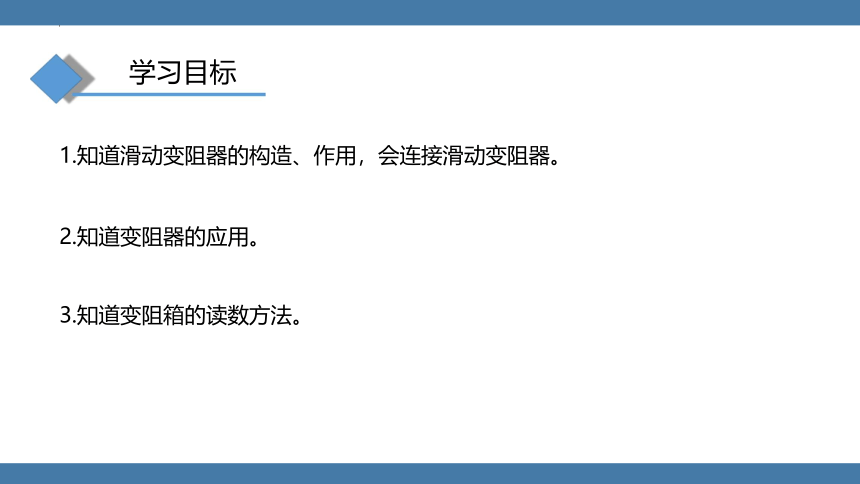

学习目标
1.知道滑动变阻器的构造、作用，会连接滑动变阻器。
2.知道变阻器的应用。
3.知道变阻箱的读数方法。
一、变阻器
能够改变接入电路中电阻大小的元件叫做变阻器。
下图是实验中常用的滑动变阻器、电阻箱：
课堂探究
改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。

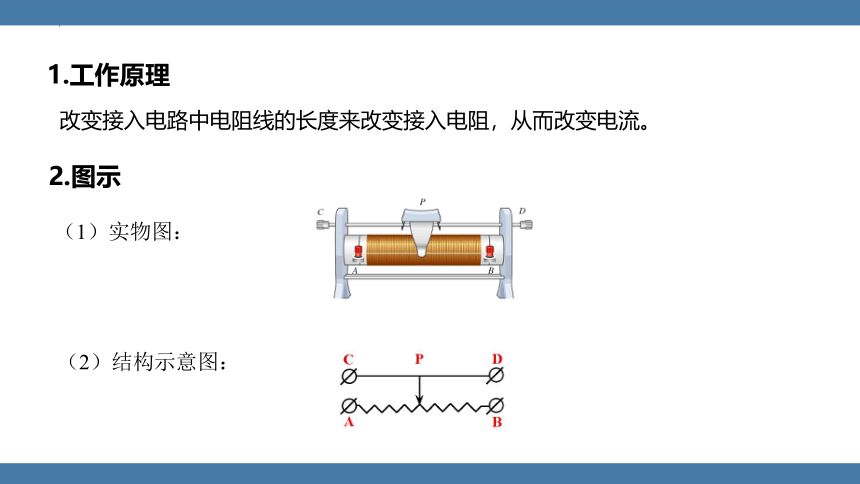

1.工作原理
2.图示
　 （2）结构示意图：
（1）实物图：

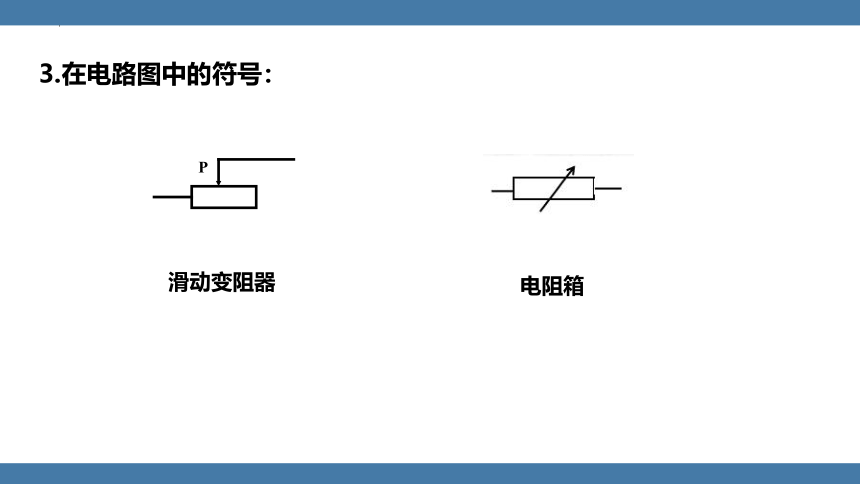

3.在电路图中的符号：
P
滑动变阻器
电阻箱
“10Ω”表示该滑动变阻器的阻值范围是0到10Ω；
“2A”表示该滑动变阻器允许通过的最大正常工作电流是2A 。

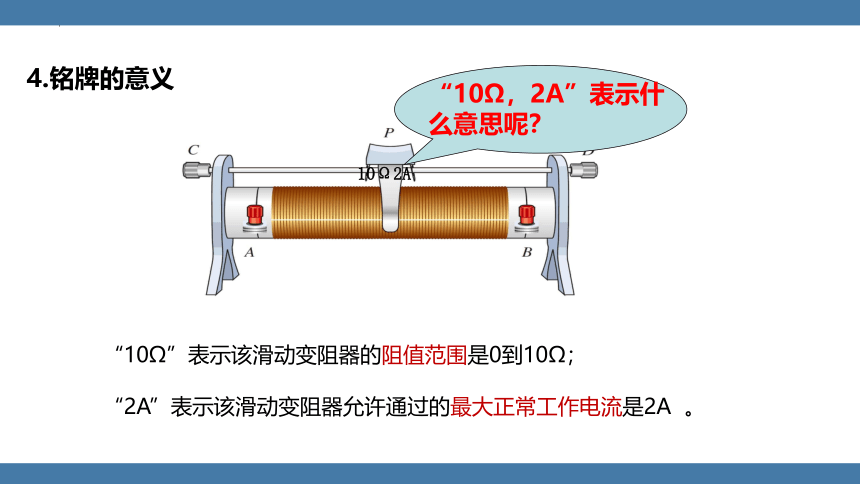

4.铭牌的意义
10Ω2A
“10Ω，2A”表示什么意思呢？

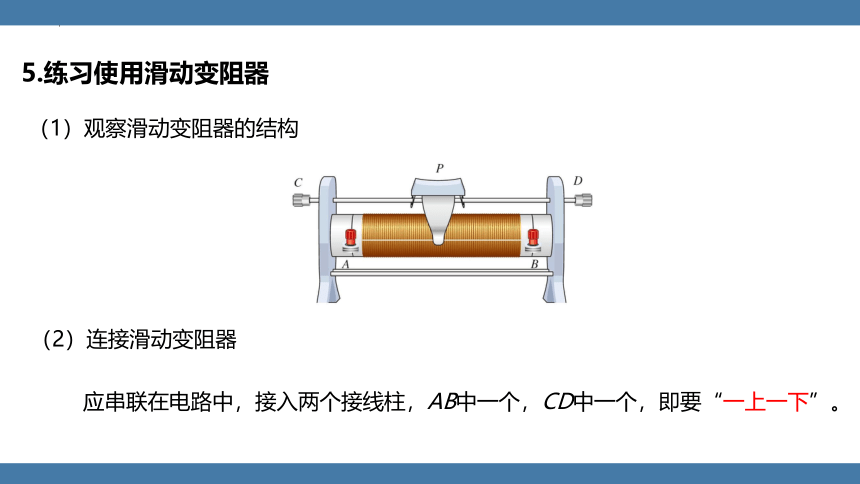

（1）观察滑动变阻器的结构
（2）连接滑动变阻器
应串联在电路中，接入两个接线柱，AB中一个，CD中一个，即要“一上一下”。
5.练习使用滑动变阻器
例 题
1.下列关于滑动变阻器的说法,正确的是(　　)
A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的
B.滑动变阻器是靠改变导体的材料来改变导体电阻的
C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的
D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的
A
D
2.如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（　　）
二、变阻器的应用
电位器
可调温电熨斗
课堂探究
变阻器的应用
可调音量的唱片机
可调风速的电风扇
电位器
变阻器的应用
下列用电器中不需要用到变阻器的是( )
A.电子握力计 B.调温电暖气
C.普通家用白炽灯泡 D.电视机上的音量调节旋钮
例 题
C
三、电阻箱
旋钮式电阻箱
内部结构
变阻箱
读数方法：指针所指数值乘以倍率后相加
1．电阻箱是一种箱式电阻器。如图所示，该电阻箱的读数是（　　）
A．2481Ω B．2841Ω C．2418Ω D．1842Ω
例 题
A
2、如图所示的电阻箱的示数为（　　）
A．2108Ω B．8102Ω
C．2018Ω D．8120Ω
C
例 题
课堂小结
变阻器
变阻器的原理
变阻器的应用
电阻箱读数
