第五节 家庭用电
新课导入
家庭电路是如何连接的？在用电时应该注意什么？
学习目标
1.了解家庭电路的组成及连接方式。
2.了解测电笔的使用。
3.知道安全用电常识。
一、家庭电路
课堂探究
家庭电路实物图
进户线、
电能表、
总开关、
保险盒、
插座、
开关、
用电器
家庭电路各部分的作用
（1）进户线：由火线、零线组成的，是家庭电路的电源。
①火线：火线跟零线之间有 220 V的电压。 火线与地线之间的电压是 220 V。
火线
零线
②零线：零线跟地是相通的，零线跟地线之间电压为 0。
③地线：直接与地相连通的导线，这是为了安全起见另外加接的。
（2）电能表
测量并记录用户用电的多少，其安装和维修不属于用户的权利。
220 V 30(100) A 的意义：正常使用时电压为 220 V，电能表通过电流为30 A时，测量最准确；在保证电能表测量准确的情况下，允许通过的最大电流为 100 A。
（3）闸刀开关
是家庭电路中用来控制总电路的通断的器件。
空气开关：电流过大，自动跳闸。

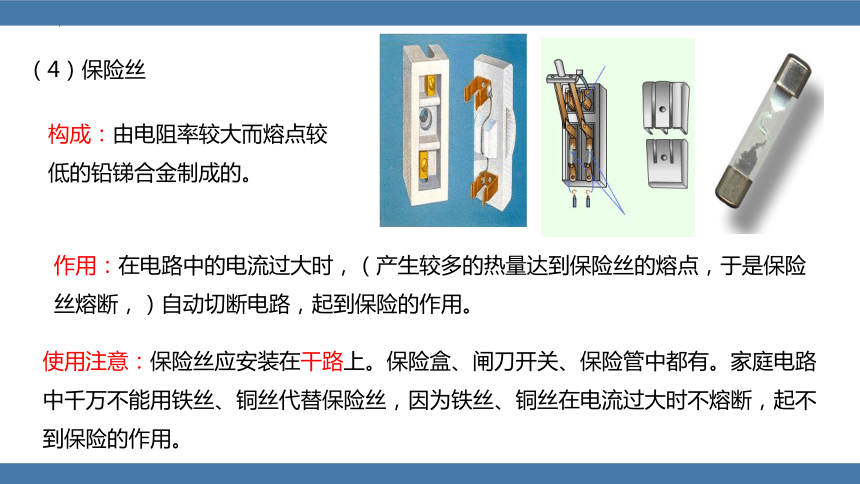

（4）保险丝
构成：由电阻率较大而熔点较低的铅锑合金制成的。
作用：在电路中的电流过大时，（产生较多的热量达到保险丝的熔点，于是保险丝熔断，）自动切断电路，起到保险的作用。
使用注意：保险丝应安装在干路上。保险盒、闸刀开关、保险管中都有。家庭电路中千万不能用铁丝、铜丝代替保险丝，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。
（5）插座和插头
三孔式插座和三脚式插头
说明：三孔式插座比两孔式插座多了一个接地孔，而三脚式插头与接地孔相对应的那个插头脚接用电器的金属外壳。
“左零右火上接地”
（1）作用：辨别火线和零线
（2）构造：
氖管
电阻
弹簧
金属体笔尾
金属体笔尖
12
测电笔
（3）使用方法:
用手接触金属体笔尾、金属体笔尖接触被测电路。若氖管发光，则接触的是火线，否则为零线。
测电笔的正确使用！
13
用电器与零线、火线的连接
（1）各用电器（插座）并联在电路中；
14
（2）控制用电器的开关要连接在火线和用电器之间；
（3）螺丝口灯泡的连接:灯泡的尾部中心接火线;灯泡的螺旋接零线。
（4）插座：用来接可移动的用电器，并联的电路中。
火线
零线
地线
a:两孔插座 “左零右火”让带有双脚插头的用电器使用
b:三孔插座 三孔插座：“左零右火上接地”,除了把用电器的用电部位接入电路外，还把用电器的金属外壳与大地连接起来,防止发生漏电而使用电器金属外壳带电造成的触电事故
例 题
1.关于家庭电路的说法不正确的是（　　）
A.洗衣机使用三孔插座能防止人触电
B.电灯的开关应安装在零线上
C.使用测电笔可以辨别家庭电路中的火线和零线
D.保险丝应串联接在火线上
B
2.引起熔丝熔断的原因是 （ ）
A．熔丝太粗不合规格
B．所有用电器同时工作
C．一定是由于短路现象造成的
D．一定是电路中的总电流超过了熔丝的熔断电流，可能是短路，也可能是用电器过载
D
二、安全用电
电流对人体的伤害有三种：电击、电伤和电磁场伤害。
电流对人体的伤害
课堂探究
电击是指电流通过人体，破坏人体心脏、肺及神经系统的正常功能。
电伤是指电流的热效应、化学效应和机械效应对人体的伤害；主要是指电弧烧伤、熔化金属溅出烫伤等。
电磁场伤害是指在高频磁场的作用下，人会出现头晕、乏力、记忆力减退、失眠、多梦等神经系统的症状。
一般认为：电流通过人体的心脏、肺部和中枢神经系统的危险性比较大，特别是电流通过心脏时，危险性最大。所以从手到脚的电流途径最为危险。
触电还容易因剧烈痉挛而摔倒，导致电流通过全身并造成摔伤、坠落等二次事故。
电流/mA 作用特征
50Hz~60Hz交流 直流
0.6~1.5 开始有感觉——手轻微颤抖 无感觉
2~3 手指强烈颤抖 无感觉
5~7 手部肌肉痉挛 感觉热和痒
8~10 手难于摆脱电极，但还能摆脱。手指尖到手腕剧痛。 热感觉强烈
20~25 手迅速麻痹，不能摆脱电极，剧痛，呼吸困难 热感觉大大增强，手部肌肉不强烈收缩
50~80 呼吸麻痹，心房开始震颤 强烈的热感觉，手部肌肉收缩、痉挛，呼吸困难
90~100 呼吸麻痹，延续3s就会造成心脏麻痹 呼吸麻痹
300以上 作用0.1s以上时，呼吸和心脏麻痹，肌体组织遭到电流的热破坏。 ——
触电形式
火线
零线
（1）低压触电
大地
火线
零线
双线触电
单线触电
（2）高压触电
U
高压电弧触电
跨步电压触电
安全用电原则
（1）不接触低压带电体
强大电流通过人体可能使心跳、呼吸停止。若发生触电事故，要立即切断电源，必要时进行人工呼吸，同时打120通知医务人员抢救。
（2）不靠近高压带电体
（3）低压勿摸，高压勿近！
触电的急救：
例 题
1.为了辨别家庭电路中的火线与零线，应该用测电笔去辨别，决不能用手直接去接触电线，这是因为（ ）
A.手接触火线时，手不会发光，无法辨别火线
B.手接触零线时，通过人体的电流很大，人体会触电
C.氖管发光时，一定不会有电流通过人体
D.氖管发光时，通过人体的电流很小，人体不会触电
D
2.下列四种做法，符合安全用电要求的是( )
A.将开关安装在灯泡和零线之间
B.发生触电事故后，先切断电源再救人
C.用湿抹布擦拭正亮着的台灯灯泡
D.使用测电笔时，手与笔尖金属体接触
B
课堂小结
家庭用电
不接触低压带电体
不靠近高压带电体
低压勿摸，高压勿近！
安全用电
家庭电路
组成及作用
连接方式
测电笔的使用
