主题五　科学探究与化学实验
第20讲　常见的仪器及基本操作

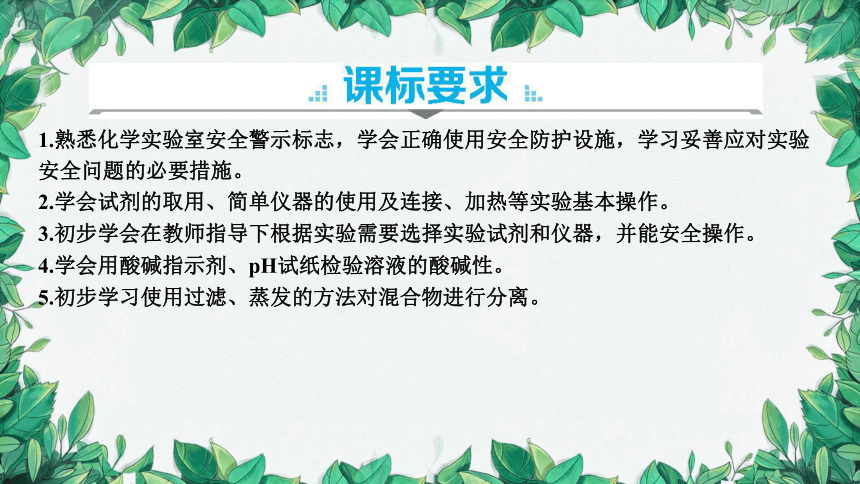

1.熟悉化学实验室安全警示标志，学会正确使用安全防护设施，学习妥善应对实验安全问题的必要措施。
2.学会试剂的取用、简单仪器的使用及连接、加热等实验基本操作。
3.初步学会在教师指导下根据实验需要选择实验试剂和仪器，并能安全操作。
4.学会用酸碱指示剂、pH试纸检验溶液的酸碱性。
5.初步学习使用过滤、蒸发的方法对混合物进行分离。
一、常见仪器的识别
1.写出下列仪器的名称
　试管　 　烧杯　 　锥形瓶　 　酒精灯　 　滴瓶　
试管　
烧杯　
锥形瓶　
酒精灯　
滴瓶　
　集气瓶　 　铁架台　 　量筒　 　漏斗　 　长颈漏斗　
集气瓶　
铁架台　
量筒　
漏斗　
长颈漏斗　
　水槽　 　燃烧匙　 　坩埚钳　 　胶头滴管　 　分液漏斗　
水槽　
燃烧匙　
坩埚钳　
胶头滴管　
分液漏斗　
2.仪器的使用
（1）用作少量试剂反应容器且能直接加热的仪器是 　试管　 。
（2）用于收集和临时贮存气体的仪器是 　集气瓶　 。
（3）过滤时用到的玻璃仪器有：烧杯、玻璃棒和 　漏斗　 。
（4）能控制液体滴加速率的仪器是 　分液漏斗　 。
（5）溶解固体的仪器有 　烧杯　 和 　玻璃棒　 。
（6）用于蒸发、浓缩溶液的仪器是 　蒸发皿　 。
（7）取用粉末状药品的仪器是 　药匙　 ，块状药品用 　镊子　 。
（8）量取一定体积的液体需要用到的仪器有 　量筒　 和 　胶头滴管　 。
试管
集气瓶
漏斗
分液漏斗
烧杯
玻璃棒
蒸发皿
药匙
镊子
量筒
胶头滴管

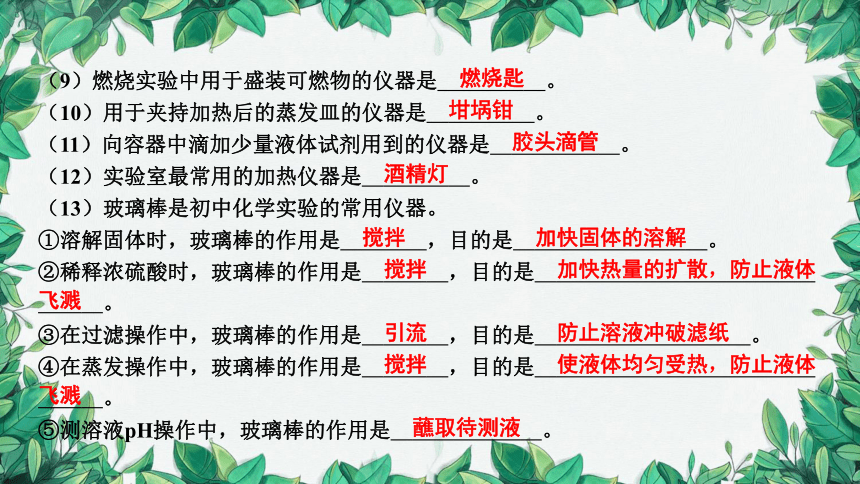

（9）燃烧实验中用于盛装可燃物的仪器是 　燃烧匙　 。
（10）用于夹持加热后的蒸发皿的仪器是 　坩埚钳　 。
（11）向容器中滴加少量液体试剂用到的仪器是 　胶头滴管　 。
（12）实验室最常用的加热仪器是 　酒精灯　 。
（13）玻璃棒是初中化学实验的常用仪器。
①溶解固体时，玻璃棒的作用是 　搅拌　 ，目的是 　加快固体的溶解　 。
②稀释浓硫酸时，玻璃棒的作用是 　搅拌　 ，目的是 　加快热量的扩散，防止液体飞溅　 。
③在过滤操作中，玻璃棒的作用是 　引流　 ，目的是 　防止溶液冲破滤纸　 。
④在蒸发操作中，玻璃棒的作用是 　搅拌　 ，目的是 　使液体均匀受热，防止液体飞溅　 。
⑤测溶液pH操作中，玻璃棒的作用是 　蘸取待测液　 。
燃烧匙
坩埚钳
胶头滴管
酒精灯
搅拌
加快固体的溶解
搅拌
加快热量的扩散，防止液体
飞溅
引流
防止溶液冲破滤纸
搅拌
使液体均匀受热，防止液体
飞溅
蘸取待测液
二、基本实验操作
1.药品取用
（1）取用规则
①三不原则：不能用手 　直接接触　 药品；不要 　凑到容器口　 闻药品的气味；不得 　尝　 任何药品的味道。
②节约原则：要严格按照实验规定的用量取用药品；如果没有说明用量，一般按最少量取用，液体 　1～2mL　 ，固体盖满试管的 　底部　 即可。
直接接触
凑到容器口
尝
1～2mL
底部
③处理原则：实验室用剩的药品应放入 　指定容器内　 ，既不能倒入 　下水道　 ，也不要随意丢弃，更不要拿出实验室。
④闻药品气味的正确方法：用手轻轻在 　瓶口上方扇动　 ，使极少量气体飘进鼻孔。如图。
指定容器内
下水道
瓶口上方扇动

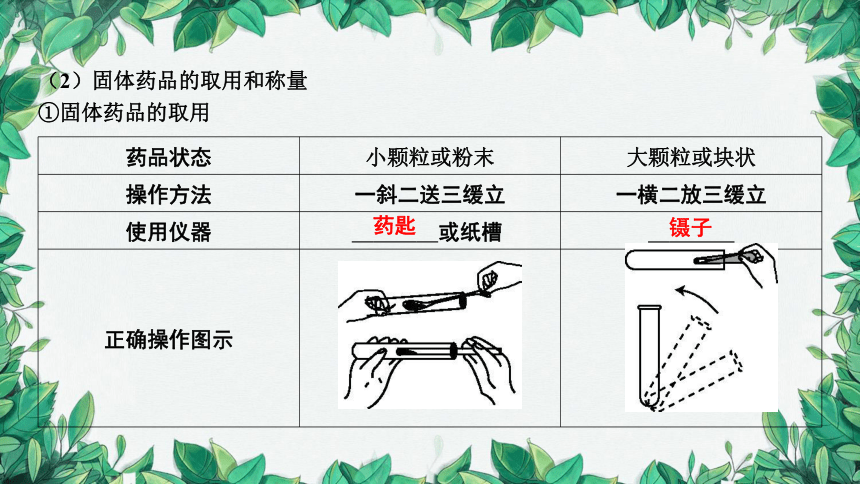

（2）固体药品的取用和称量
①固体药品的取用
药品状态 小颗粒或粉末 大颗粒或块状
操作方法 一斜二送三缓立 一横二放三缓立
使用仪器 　药匙　 或纸槽 　镊子　
正确操作图示
药匙
镊子　
②称量一定质量的固体（以称量6g氯化钠固体为例）
第1步：调平。天平放在水平桌面上，将游码 　归零　 ，调节平衡螺母使天平平衡。
第2步：在左右两边各放一张质量相等的纸。先在右盘 　放上5g砝码　 ，移动游码至1g处；然后 　往左盘添加氯化钠固体　 ，直至天平平衡。
第3步：整理天平。将砝码放回盒中，游码归零。
归零
放上5 g 砝码
往左盘添加氯化钠固体

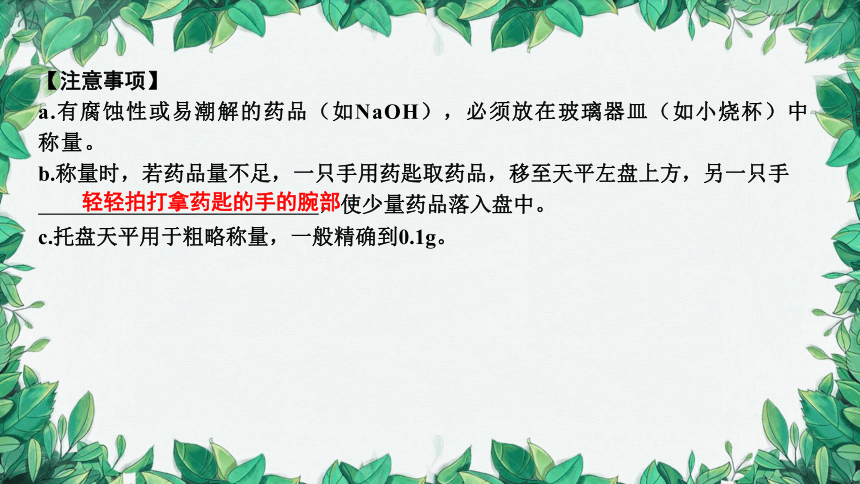

【注意事项】
a.有腐蚀性或易潮解的药品（如NaOH），必须放在玻璃器皿（如小烧杯）中称量。
b.称量时，若药品量不足，一只手用药匙取药品，移至天平左盘上方，另一只手 　轻轻拍打拿药匙的手的腕部　 ，使少量药品落入盘中。
c.托盘天平用于粗略称量，一般精确到0.1g。
轻轻拍打拿药匙的手的腕部
（3）液体药品的取用
取用量 仪器 操作方法 正确操作图示
一定量 量筒、 胶头 滴管 首先向量筒内 　倒入　 液体，在接近刻度线时改用 　胶头滴管　 滴加至刻度线；读数时，量筒要平放，视线与 　量筒内液体凹液面的最低处　 相平
倒入
胶头滴管
量筒内液体凹液面的最低处
取用量 仪器 操作方法 正确操作图示
较少量 胶头 滴管 取液时， 　挤压　 胶头滴管的胶帽，伸入试剂瓶中， 　松开　 胶帽吸取液体，滴液时，把胶头滴管悬空于容器上方，不能伸入容器更不能接触容器内壁， 　挤压　 胶帽使液体滴入
较多量 试剂瓶、 容器 取下瓶塞， 　倒　 放；标签 　向着手心　 ，防止瓶口残留液体腐蚀标签；容器稍稍倾斜， 　紧挨　 试剂瓶口，缓缓倒入液体
挤压
松开
挤压
倒
向着手心
紧挨
2.酒精灯的使用
（1）酒精灯的 　外焰　 温度最高，加热是用 　外焰　 部分。
（2）点燃酒精灯：用点燃的 　火柴　 （或小木条）引燃酒精灯；绝对禁止用燃着的酒精灯引燃另一只酒精灯，以免失火。
（3）熄灭酒精灯：必须用 　灯帽　 盖灭。绝对禁止用 　嘴吹灭　 。
（4）添加酒精：熄灭酒精灯后，用 　漏斗　 向酒精灯里添加酒精，容积不超过灯壶容积的 　2/3　 ；绝对禁止向燃着的酒精灯里添加酒精。　
外焰
外焰
火柴
灯帽
嘴吹灭
漏斗
2/3
3.给物质加热
分类 操作方法 注意事项 　正确操作图示　
加热固体 固定试管，先 　预热　 ，后集中加热 ①试管口 　要略向下倾斜　 。 ②铁夹要夹在 　离试管口约1/3处　
加热液体 试管倾斜与桌面成45°角，先上下移动试管预热，后集中加热 ①液体量不能超过 　试管容积的1/3　 。 ②试管夹要从 　试管底部　 套上、取下
预
热
要略向下倾斜
离试管口约1/3
处
试管容积的
1/3
试管底部
【注意】加热后的试管不能立即水洗或骤冷，防止试管炸裂，待其冷却后放入试管架。
4.仪器的连接
分类 操作方法 注意事项 正确操作图示
玻璃管插 入橡胶塞 先把玻璃管口 　用水润湿　 ，然后对准橡胶塞的孔后稍稍用力转动，使其插入 不要用力过大将玻璃管折断，以免刺伤手掌
玻璃管和 胶皮管 先把玻璃管口用水润湿，然后稍稍用力即可把玻璃管插入胶皮管中 不要用力过大，以免刺伤手掌
用水润
湿
分类 操作方法 注意事项 正确操作图示
容器口塞 橡胶塞 手拿橡胶塞 　慢慢转动　 ，将其塞入容器口 切不可把容器放在桌面上再使劲塞进塞子，以免压破容器
慢慢转动
5.检查装置的气密性
方法 操作 现象和结论 图示
热敷法 连接好装置，把导管的一端浸入水中， 　用手紧握试管　 若导管口有 　气泡冒出　 ，松开手后导管中 　形成一段水柱　 ，说明装置气密性良好
抽气法 在锥形瓶中加入适量水浸没长颈漏斗下端管口，然后缓缓 　拉注射器的活塞　 ，或缓缓 　推注射器的活塞　 若看到 　管口有气泡冒出　 ，或看到 　长颈漏斗管中形成水柱　 ，说明装置气密性良好
用手紧握试管
气泡冒
出
形成一段水柱
拉注射器的活塞
推注射器的活塞
管口有气泡冒
出
长颈漏斗
管中形成水柱
方法 操作 现象和结论 图示
注水法 先加水 　液封长颈漏斗管口　 ，关闭弹簧夹，向长颈漏斗中 　注入水　 一段时间后， 　水面不下降，且能形成一段水柱　 ，则说明气密性良好
液封长颈漏斗管
口
注入水
水面不下
降，且能形成一段水
柱
6.仪器的洗涤
分类 洗涤方法 注意事项 图示
一般情况 先将容器内的物质倒掉，然后用水反复冲洗即可。若附有不易洗掉的物质时可用 　试管刷　 刷洗 ①洗过的仪器内壁附着的水 　既不聚成水滴，也不成股流下　 时，表明仪器已洗干净。 ②使用试管刷时不要用力过大，以防打破试管底部
油污 若有不溶性的油污，加入 　洗涤剂　 洗涤；再用清水冲洗
难溶固体 若有不溶性的固体，加入 　相应试剂　 洗涤；然后用水冲洗
试管刷
既不聚
成水滴，也不成股
流下
洗涤
剂
相应
试剂
三、其他操作
1.过滤
（1）作用：分离不溶性固体与液体。
（2）仪器：铁架台（带铁圈）、烧杯、玻璃棒、漏斗。
（3）操作：“一贴、二低、三靠”
“一贴”：润湿的滤纸紧贴 　漏斗内壁　 ；
“二低”：滤纸边缘低于 　漏斗　 边缘； 　液面　 低于滤纸边缘；
“三靠”：烧杯口紧靠 　玻璃棒　 ；玻璃棒紧靠 　三层滤纸处　 ；漏斗尖端紧靠 　盛滤液的烧杯内壁　 。
漏斗内壁
漏斗
液面
玻璃棒
三层滤纸处
盛滤液的烧杯内壁
（4）过滤后仍然浑浊的原因：过滤仪器不干净、液面高于滤纸边缘、滤纸破损。
过滤时间较长的原因：滤纸没有紧贴漏斗壁、待过滤液未静置或细小的不溶性杂质堵塞滤纸。
2.蒸发
（1）作用：浓缩或蒸干溶液得到固体。
（2）仪器：铁架台（带铁圈）、 　蒸发皿　 、酒精灯、玻璃棒、坩埚钳。
蒸发皿
（3）操作：
蒸发时用玻璃棒搅拌，防止 　液体暴沸而飞溅　 ；当蒸发皿中 　出现较多固体　 时停止加热。
蒸发结束时，移开蒸发皿要用 　坩埚钳　 夹持，不能用手拿取，以免烫伤。热的蒸发皿放在实验桌上时，要垫上 　石棉网　 。
液体暴沸而飞溅
出现较多固体
坩埚钳
石棉网
3.蒸馏
（1）根据液态混合物中各成分的沸点不同进行分离。
（2）蒸馏装置：如图。
（3）注意事项
①蒸馏烧瓶下面必须垫上 　石棉网　 ；
②蒸馏烧瓶内应加入几粒沸石（或碎瓷片）——防止 　加热时暴沸　 ；
③温度计的水银球应对着蒸馏烧瓶的支管口，用于控制蒸馏的温度；
④冷却水的流向应跟蒸气的流向 　相反　 。
石棉网
加热时暴沸
相反
四、实验安全
1.化学危险品标志
2.有关先与后的注意事项
Ⅰ.装配连接仪器时，由下到上，从左到右；拆卸装置时，则由上到下，从右到左。
Ⅱ.制取气体时，先 　检查装置气密性　 ，然后加药品。加入药品时，先加 　固　 体，后加 　液　 体。
Ⅲ.点燃可燃性气体前，先 　验纯　 ，确认气体纯净后再点燃。
检查装置气密性
固
液
验纯
3.常见事故的处理办法
常见事故 一般处理办法
洒在桌面上的酒精燃烧 立即用 　湿抹布　 扑灭
浓硫酸溅到皮肤或衣服上 立即用大量水冲洗，再涂上 　3%～5%的NaHCO3 　 溶液
氢氧化钠溶液溅到皮肤上 立即用大量水冲洗，再涂上 　硼酸　 溶液
酸或碱进入眼睛 立即用大量清水冲洗，边洗边眨眼睛，切不可用手揉眼睛，必要时送医
湿抹布
3%～5%的NaHCO3
硼酸
典例：兴趣小组的同学用氯酸钾和二氧化锰制取氧气，并回收二氧化锰。请回答下列问题：
（1）写出下列标号仪器的名称a. 　试管　 ；b. 　烧杯　 。
试管
烧杯
（2）取用氯酸钾和二氧化锰的仪器是 　药匙　 ；进行实验A之前要先 　检查装置的气密性　 （填“检查装置的气密性”或“添加药品”），进行A操作时要先 　预热　 。
（3）操作C中玻璃棒的作用是 　搅拌，加速溶解　 ；要回收二氧化锰，操作B之后的步骤是 　洗涤、干燥　 。
（4）要提取滤液中的溶质，需要进行的操作是 　蒸发结晶　 。
（5）要探究二氧化锰的质量是否改变，需称量 　2　 次，用到的主要仪器是 　托盘天平　 。
（6）整个过程的实验操作的顺序是 　ACBD　 （填字母）。
药匙
检查
装置的气密性
预热
搅拌，加速溶解
洗涤、干燥
蒸发结晶
2
托盘
天平
ACBD
考点1　仪器的识别
1.（广东省真题组合）写出下列标注仪器的名称。
a： 　长颈漏斗　 b： 　量筒　 c： 　漏斗　
d： 　试管　 e： 　酒精灯　 f： 　锥形瓶　
长颈漏斗
量筒
漏斗
试管
酒精灯
锥形瓶
考点2　基本实验操作
2.（2019.5）下列实验操作错．误．的是（　C　）
A.加热液体 B.读取数据 C.滴加试剂 D.蒸发结晶
C
3.（2018.6）下列操作正确的是（　D　）
A.滴加溶液 B.加入固体 C.量取液体 D.加入酒精
D
4.（2017.8）下列图示实验操作正确的是（　B　）
A.测待测溶液pH B.蒸发 C.过滤 D.氧气验满
B
5.（2013.8）下列实验操作正确的是（　C　）
A.稀释浓硫酸 B.蒸发食盐水
　　
C
C.套橡胶管 D.测溶液pH
考点3　实验安全知识
6.（2018.1）如图属于“用后必须洗手”标志（贴在微毒或有毒的试剂瓶上）的是（　B　）
A
B
C
D
B
7.（2016.3）在化学实验室内外一般不．会．张贴的标志是（　D　）
A.禁止烟火 B.当心爆炸 C.剧毒 D.禁止拍照
D
8.（2015.2）下列所贴的警示标识与存放的物质不．相．符．的是（　D　）
A.乙醇 B.一氧化碳 C.浓硫酸 D.氢氧化钠
D
