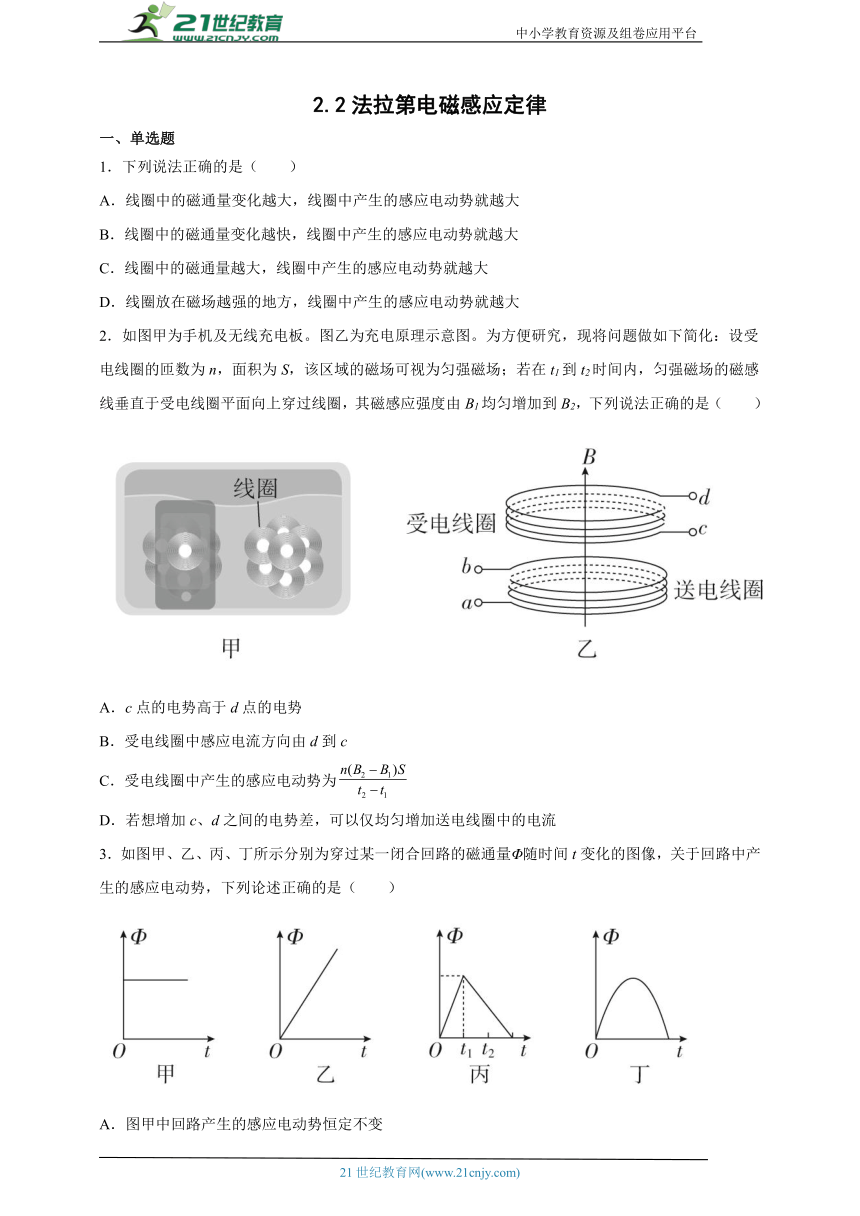

2.2法拉第电磁感应定律
一、单选题
1.下列说法正确的是( )
A.线圈中的磁通量变化越大,线圈中产生的感应电动势就越大
B.线圈中的磁通量变化越快,线圈中产生的感应电动势就越大
C.线圈中的磁通量越大,线圈中产生的感应电动势就越大
D.线圈放在磁场越强的地方,线圈中产生的感应电动势就越大
2.如图甲为手机及无线充电板。图乙为充电原理示意图。为方便研究,现将问题做如下简化:设受电线圈的匝数为n,面积为S,该区域的磁场可视为匀强磁场;若在t1到t2时间内,匀强磁场的磁感线垂直于受电线圈平面向上穿过线圈,其磁感应强度由B1均匀增加到B2,下列说法正确的是( )
A.c点的电势高于d点的电势
B.受电线圈中感应电流方向由d到c
C.受电线圈中产生的感应电动势为
D.若想增加c、d之间的电势差,可以仅均匀增加送电线圈中的电流
3.如图甲、乙、丙、丁所示分别为穿过某一闭合回路的磁通量Φ随时间t变化的图像,关于回路中产生的感应电动势,下列论述正确的是( )
A.图甲中回路产生的感应电动势恒定不变

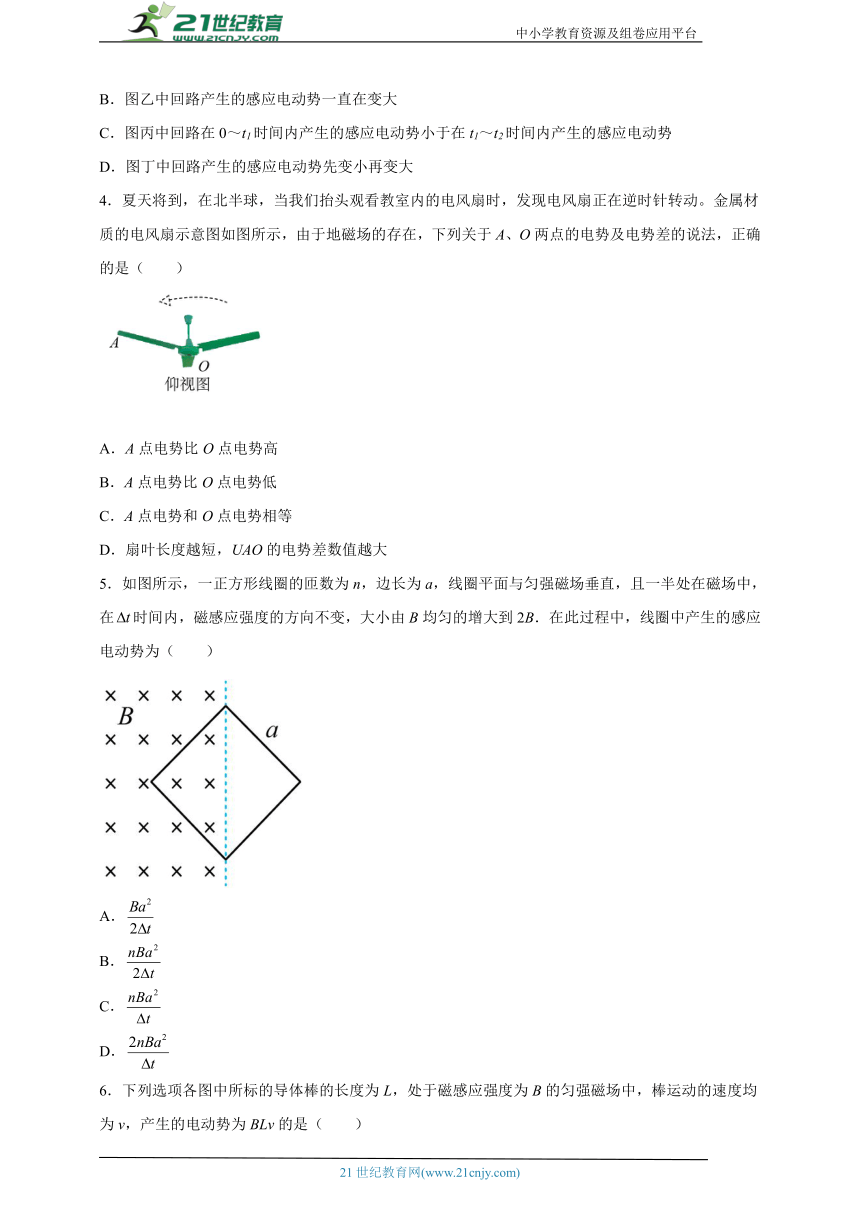

B.图乙中回路产生的感应电动势一直在变大
C.图丙中回路在0~t1时间内产生的感应电动势小于在t1~t2时间内产生的感应电动势
D.图丁中回路产生的感应电动势先变小再变大
4.夏天将到,在北半球,当我们抬头观看教室内的电风扇时,发现电风扇正在逆时针转动。金属材质的电风扇示意图如图所示,由于地磁场的存在,下列关于A、O两点的电势及电势差的说法,正确的是( )
A.A点电势比O点电势高
B.A点电势比O点电势低
C.A点电势和O点电势相等
D.扇叶长度越短,UAO的电势差数值越大
5.如图所示,一正方形线圈的匝数为n,边长为a,线圈平面与匀强磁场垂直,且一半处在磁场中,在时间内,磁感应强度的方向不变,大小由B均匀的增大到2B.在此过程中,线圈中产生的感应电动势为( )
A.
B.
C.
D.

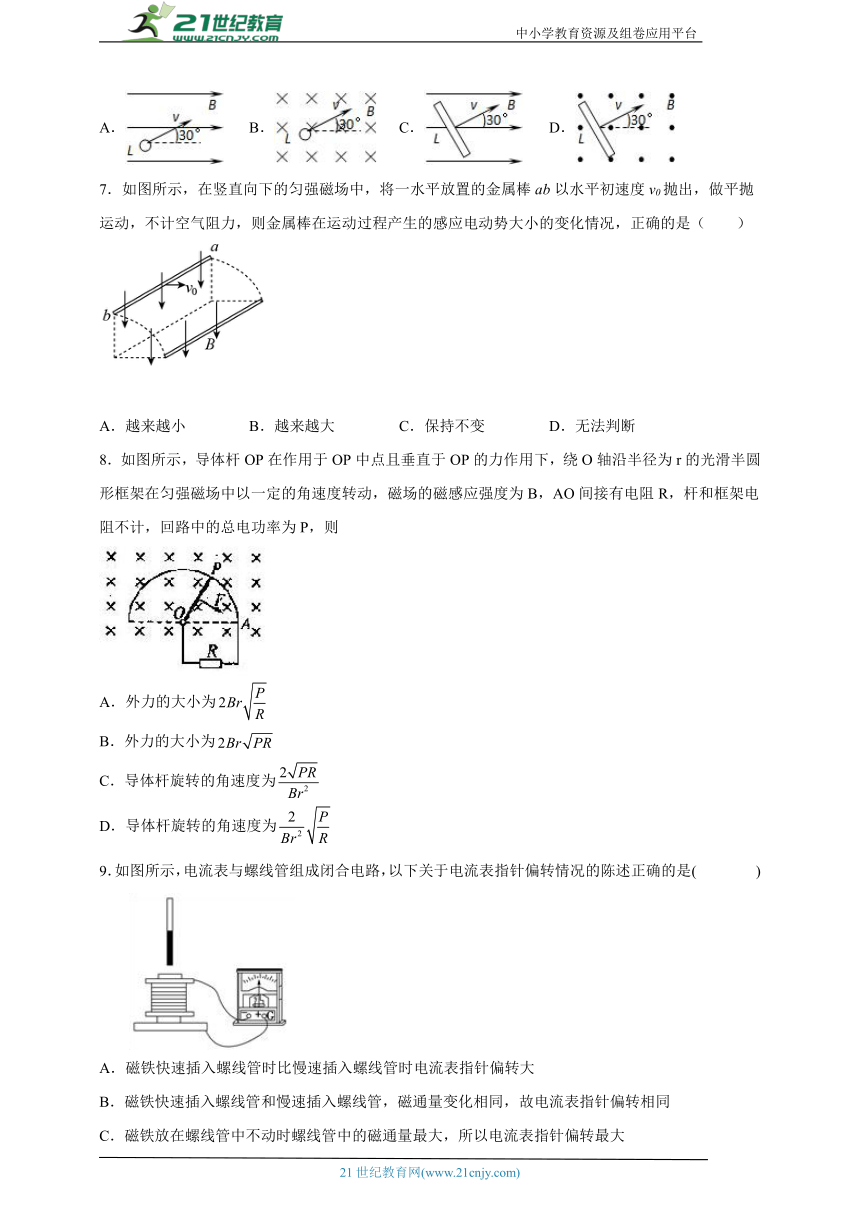

6.下列选项各图中所标的导体棒的长度为L,处于磁感应强度为B的匀强磁场中,棒运动的速度均为v,产生的电动势为BLv的是( )
A. B. C. D.
7.如图所示,在竖直向下的匀强磁场中,将一水平放置的金属棒ab以水平初速度v0抛出,做平抛运动,不计空气阻力,则金属棒在运动过程产生的感应电动势大小的变化情况,正确的是( )
A.越来越小 B.越来越大 C.保持不变 D.无法判断
8.如图所示,导体杆OP在作用于OP中点且垂直于OP的力作用下,绕O轴沿半径为r的光滑半圆形框架在匀强磁场中以一定的角速度转动,磁场的磁感应强度为B,AO间接有电阻R,杆和框架电阻不计,回路中的总电功率为P,则
A.外力的大小为
B.外力的大小为
C.导体杆旋转的角速度为
D.导体杆旋转的角速度为
9.如图所示,电流表与螺线管组成闭合电路,以下关于电流表指针偏转情况的陈述正确的是( )
A.磁铁快速插入螺线管时比慢速插入螺线管时电流表指针偏转大
B.磁铁快速插入螺线管和慢速插入螺线管,磁通量变化相同,故电流表指针偏转相同
C.磁铁放在螺线管中不动时螺线管中的磁通量最大,所以电流表指针偏转最大
D.将磁铁从螺线管中拉出时,磁通量减小,所以电流表指针偏转一定减小

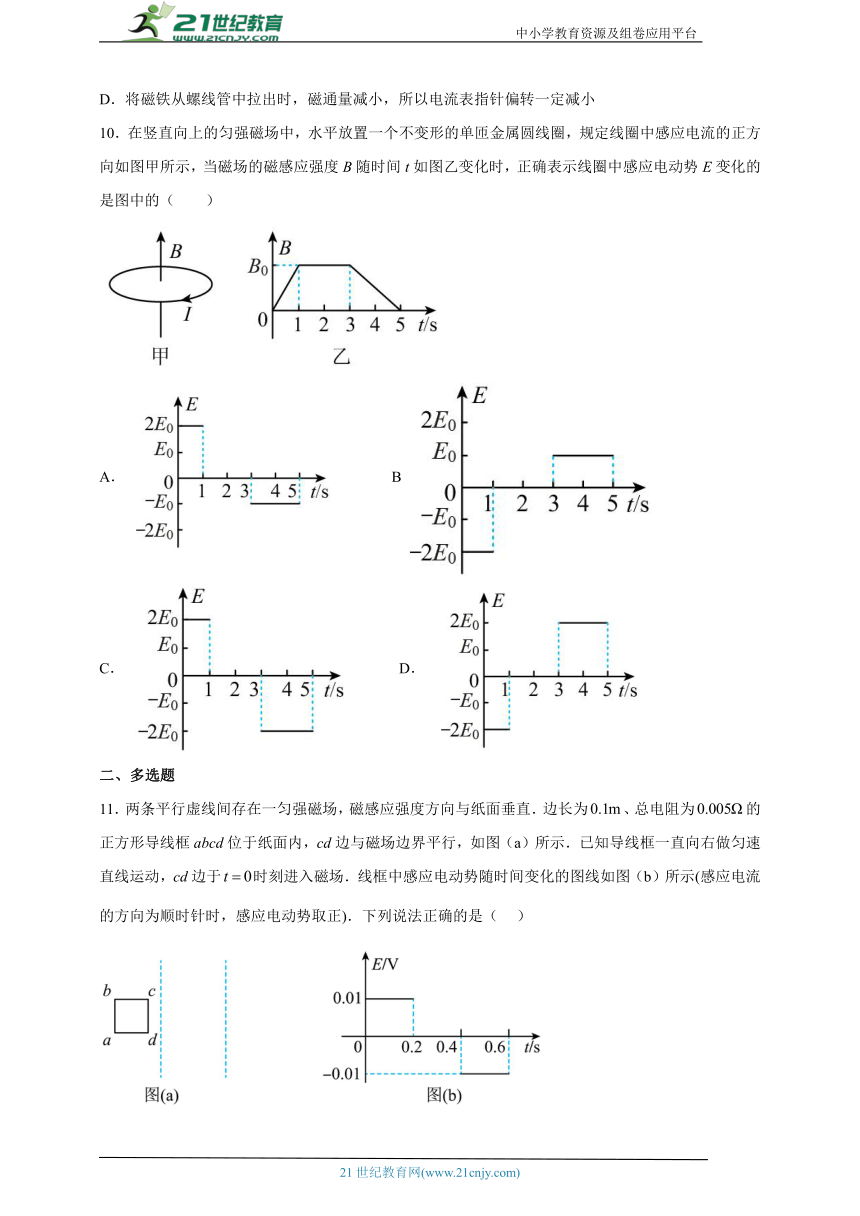

10.在竖直向上的匀强磁场中,水平放置一个不变形的单匝金属圆线圈,规定线圈中感应电流的正方向如图甲所示,当磁场的磁感应强度B随时间t如图乙变化时,正确表示线圈中感应电动势E变化的是图中的( )
A. B
C. D.
二、多选题
11.两条平行虚线间存在一匀强磁场,磁感应强度方向与纸面垂直.边长为、总电阻为的正方形导线框abcd位于纸面内,cd边与磁场边界平行,如图(a)所示.已知导线框一直向右做匀速直线运动,cd边于时刻进入磁场.线框中感应电动势随时间变化的图线如图(b)所示(感应电流的方向为顺时针时,感应电动势取正).下列说法正确的是( )

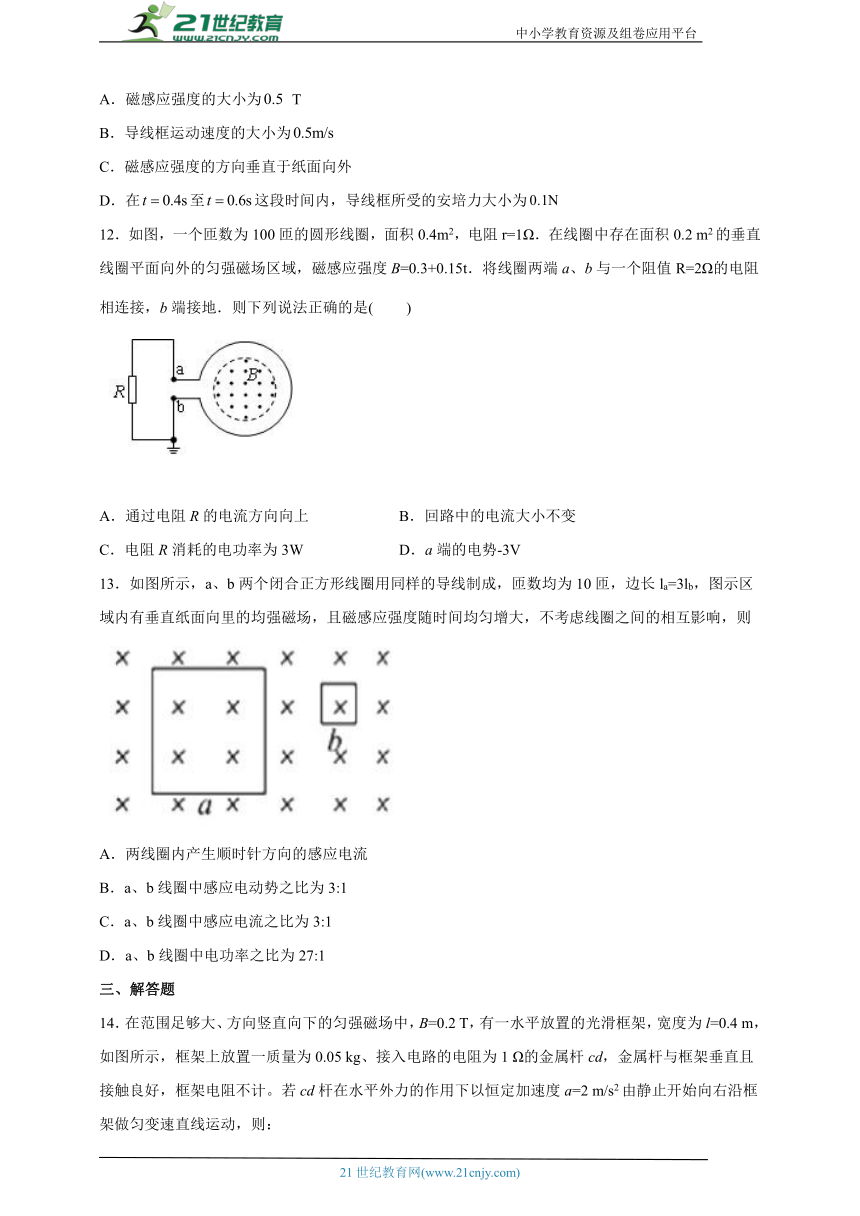

A.磁感应强度的大小为 T
B.导线框运动速度的大小为
C.磁感应强度的方向垂直于纸面向外
D.在至这段时间内,导线框所受的安培力大小为
12.如图,一个匝数为100匝的圆形线圈,面积0.4m2,电阻r=1Ω.在线圈中存在面积0.2 m2的垂直线圈平面向外的匀强磁场区域,磁感应强度B=0.3+0.15t.将线圈两端a、b与一个阻值R=2Ω的电阻相连接,b端接地.则下列说法正确的是( )
A.通过电阻R的电流方向向上 B.回路中的电流大小不变
C.电阻R消耗的电功率为3W D.a端的电势-3V
13.如图所示,a、b两个闭合正方形线圈用同样的导线制成,匝数均为10匝,边长la=3lb,图示区域内有垂直纸面向里的均强磁场,且磁感应强度随时间均匀增大,不考虑线圈之间的相互影响,则
A.两线圈内产生顺时针方向的感应电流
B.a、b线圈中感应电动势之比为3:1
C.a、b线圈中感应电流之比为3:1
D.a、b线圈中电功率之比为27:1
三、解答题
14.在范围足够大、方向竖直向下的匀强磁场中,B=0.2 T,有一水平放置的光滑框架,宽度为l=0.4 m,如图所示,框架上放置一质量为0.05 kg、接入电路的电阻为1 Ω的金属杆cd,金属杆与框架垂直且接触良好,框架电阻不计。若cd杆在水平外力的作用下以恒定加速度a=2 m/s2由静止开始向右沿框架做匀变速直线运动,则:
(1)在5 s内,回路产生的平均感应电动势是多大?
(2)第5 s末,回路中的电流是多大?
(3)第5 s末,作用在cd杆上的水平外力大小为多少?
15.如图所示,顶角的金属导轨MON固定在水平面内,导轨处在方向竖直、磁感应强度为B的匀强磁场中.一根与ON垂直的导体棒在水平外力作用下以恒定速度沿导轨MON向右滑动,导体棒的质量为m,导轨与导体棒单位长度的电阻均为导体棒与导轨接触点为a和b,导体棒在滑动过程中始终保持与导轨良好接触时,导体棒位于顶角O处.求:
(1)t时刻流过导体棒的电流强度I和电流方向.
(2)导体棒作匀速直线运动时水平外力F的表达式.
(3)导体棒在时间内产生的焦耳热Q.
16.如图甲所示,一个圆形线圈匝数匝、面积、电阻.在线圈外接一阻值为的电阻.把线圈放入一个匀强磁场中,磁场方向垂直线圈平面向里,磁场的磁感强度随时间变化规律如图乙所示.求:
()内,回路中的感应电动势;
()时,、两点哪点电势高;
()时,电阻两端的电压.
2.2法拉第电磁感应定律
一、单选题
1.下列说法正确的是( )
A.线圈中的磁通量变化越大,线圈中产生的感应电动势就越大
B.线圈中的磁通量变化越快,线圈中产生的感应电动势就越大
C.线圈中的磁通量越大,线圈中产生的感应电动势就越大
D.线圈放在磁场越强的地方,线圈中产生的感应电动势就越大
【答案】B
【解析】A.线圈中磁通量的改变量越大,不能得出磁通量的变化率越大,所以感应电动势不一定越大,故A错误;
B.线圈中磁通量变化越快,即磁通量的变化率越大,所以感应电动势一定越大,故B正确;
C.穿过线圈的磁通量越大,不能得出磁通量的变化率越大,所以感应电动势不一定越大,故C错误;
D.感应电动势和感应强度的大小无关,故D错误。
故选B。
2.如图甲为手机及无线充电板。图乙为充电原理示意图。为方便研究,现将问题做如下简化:设受电线圈的匝数为n,面积为S,该区域的磁场可视为匀强磁场;若在t1到t2时间内,匀强磁场的磁感线垂直于受电线圈平面向上穿过线圈,其磁感应强度由B1均匀增加到B2,下列说法正确的是( )
A.c点的电势高于d点的电势
B.受电线圈中感应电流方向由d到c
C.受电线圈中产生的感应电动势为
D.若想增加c、d之间的电势差,可以仅均匀增加送电线圈中的电流
【答案】C
【解析】AB.受电线圈内部磁场向上且增强,由楞次定律可知,产生的感应电流方向俯视为顺时针,即受电线圈中感应电流方向由c到d,电源内部电流由电势较低的负极流向电势较高的正极,故c点的电势低于d点的电势,AB错误;
C.根据法拉第电磁感应定律可得,受电线圈中产生的感应电动势为
C正确;
D.若想增加c、d之间的电势差,可以增加送电线圈中电流的变化率,而仅均匀增加送电线圈中的电流不能达到此目的,D错误。
故选C。
3.如图甲、乙、丙、丁所示分别为穿过某一闭合回路的磁通量Φ随时间t变化的图像,关于回路中产生的感应电动势,下列论述正确的是( )
A.图甲中回路产生的感应电动势恒定不变
B.图乙中回路产生的感应电动势一直在变大
C.图丙中回路在0~t1时间内产生的感应电动势小于在t1~t2时间内产生的感应电动势
D.图丁中回路产生的感应电动势先变小再变大
【答案】D
【解析】磁通量Φ随时间t变化的图像中,斜率表示磁通量的变化率,由法拉第电磁感应定律知,图甲中回路不产生感应电动势;图乙中回路产生恒定的感应电动势;图丙中回路在0~t1时间内产生的感应电动势大于在t1~t2时间内产生的感应电动势;图丁中回路产生的感应电动势先变小再变大。
故选D。
4.夏天将到,在北半球,当我们抬头观看教室内的电风扇时,发现电风扇正在逆时针转动。金属材质的电风扇示意图如图所示,由于地磁场的存在,下列关于A、O两点的电势及电势差的说法,正确的是( )
A.A点电势比O点电势高
B.A点电势比O点电势低
C.A点电势和O点电势相等
D.扇叶长度越短,UAO的电势差数值越大
【答案】A
【解析】ABC.因北半球地磁场方向斜向下,电风扇逆时针方向转动,切割磁感线产生感应电动势,根据右手定则知,感应电流方向从O到A,则A点相当于电源的正极,O点相当于电源的负极,所以A点的电势高于O点的电势,故A正确,B、C错误;
D.转动切割的电动势为
则知转速一定,扇叶长度越短,电势差越小,故D错误。
故选A。
5.如图所示,一正方形线圈的匝数为n,边长为a,线圈平面与匀强磁场垂直,且一半处在磁场中,在时间内,磁感应强度的方向不变,大小由B均匀的增大到2B.在此过程中,线圈中产生的感应电动势为( )
A.
B.
C.
D.
【答案】B
【解析】在此过程中,线圈中的磁通量改变量大小,根据法拉第电磁感应定律,B正确;
,知道S是有效面积,即有磁通量的线圈的面积.
6.下列选项各图中所标的导体棒的长度为L,处于磁感应强度为B的匀强磁场中,棒运动的速度均为v,产生的电动势为BLv的是( )
A. B. C. D.
【答案】D
【解析】A.图中导体棒做切割磁感线运动,产生的感应电动势为
故A错误;
BC.两图中导体棒都不切割磁感线,不产生感应电动势,故BC错误;
D.图中导体棒做切割磁感线运动,产生的感应电动势为
故D正确.
7.如图所示,在竖直向下的匀强磁场中,将一水平放置的金属棒ab以水平初速度v0抛出,做平抛运动,不计空气阻力,则金属棒在运动过程产生的感应电动势大小的变化情况,正确的是( )
A.越来越小 B.越来越大 C.保持不变 D.无法判断
【答案】C
【解析】金属棒做平抛运动的过程中,水平方向的分速度不变,因而切割磁感线的速度不变,故棒上产生的感应电动势大小不变,故C正确,ABD错误。
故选C。
8.如图所示,导体杆OP在作用于OP中点且垂直于OP的力作用下,绕O轴沿半径为r的光滑半圆形框架在匀强磁场中以一定的角速度转动,磁场的磁感应强度为B,AO间接有电阻R,杆和框架电阻不计,回路中的总电功率为P,则
A.外力的大小为
B.外力的大小为
C.导体杆旋转的角速度为
D.导体杆旋转的角速度为
【答案】C
【解析】AB:回路中的电功率,则回路中的电流,杆所受安培力,可认为安培力作用在中点.杆以一定的角速度转动,外力作用在杆的中点,则.故AB两项错误.
CD:回路中的电功率,则导体杆转动切割磁感线产生的感应电动势,又导体杆转动切割磁感线产生的感应电动势,联立解得:导体杆转动的角速度.故C项正确,D项错误.
9.如图所示,电流表与螺线管组成闭合电路,以下关于电流表指针偏转情况的陈述正确的是( )
A.磁铁快速插入螺线管时比慢速插入螺线管时电流表指针偏转大
B.磁铁快速插入螺线管和慢速插入螺线管,磁通量变化相同,故电流表指针偏转相同
C.磁铁放在螺线管中不动时螺线管中的磁通量最大,所以电流表指针偏转最大
D.将磁铁从螺线管中拉出时,磁通量减小,所以电流表指针偏转一定减小
【答案】A
【解析】电流表指针的偏转角度是由螺线管产生的感应电动势大小决定的,而感应电动势的大小取决于磁通量的变化率,则磁铁快速插入螺线管时比慢速插入螺线管时电流表指针偏转大,所以故选A。
10.在竖直向上的匀强磁场中,水平放置一个不变形的单匝金属圆线圈,规定线圈中感应电流的正方向如图甲所示,当磁场的磁感应强度B随时间t如图乙变化时,正确表示线圈中感应电动势E变化的是图中的( )
A. B
C. D.
【答案】A
【解析】在0~1 s内,根据法拉第电磁感应定律
根据楞次定律,感应电动势的方向与图示箭头方向相同,为正值;
在1~3 s内,磁感应强度不变,感应电动势为零;在3~5 s内,根据法拉第电磁感应定律
根据楞次定律,感应电动势的方向与图示方向相反,为负值,故A正确,BCD错误。
故选A。
二、多选题
11.两条平行虚线间存在一匀强磁场,磁感应强度方向与纸面垂直.边长为、总电阻为的正方形导线框abcd位于纸面内,cd边与磁场边界平行,如图(a)所示.已知导线框一直向右做匀速直线运动,cd边于时刻进入磁场.线框中感应电动势随时间变化的图线如图(b)所示(感应电流的方向为顺时针时,感应电动势取正).下列说法正确的是( )
A.磁感应强度的大小为 T
B.导线框运动速度的大小为
C.磁感应强度的方向垂直于纸面向外
D.在至这段时间内,导线框所受的安培力大小为
【答案】BC
【解析】由E–t图象可知,线框经过0.2 s全部进入磁场,则速度,选项B正确;E=0.01 V,根据E=BLv可知,B=0.2 T,选项A错误;线框进磁场过程中,感应为电流顺时针,根据右手定则可知,原磁场的磁感应强度的方向垂直于纸面向外,选项C正确;在t=0.4 s至t=0.6 s这段时间内,导线框中的感应电流,所受的安培力大小为F=BIL=0.04 N,选项D错误.
12.如图,一个匝数为100匝的圆形线圈,面积0.4m2,电阻r=1Ω.在线圈中存在面积0.2 m2的垂直线圈平面向外的匀强磁场区域,磁感应强度B=0.3+0.15t.将线圈两端a、b与一个阻值R=2Ω的电阻相连接,b端接地.则下列说法正确的是( )
A.通过电阻R的电流方向向上 B.回路中的电流大小不变
C.电阻R消耗的电功率为3W D.a端的电势-3V
【答案】AB
【解析】根据楞次定律判断电流方向;由法拉第电磁感应定律可以求出感应电动势,根据闭合电路的欧姆定律求解电流,根据P=I2R求解电功率;求解R两端的电压,根据Ub-Ua=UR确定a点的电势.
A.磁通量随时间均匀增加,根据楞次定律可知,感应电流通过R的方向向上,选项A正确;
B.因可知回路中产生的感应电动势不变,感应电流不变,选项B正确;
C.,则回路的电流 ,电阻R消耗的电功率为,选项C错误;
D.R两端的电压UR=IR=2V,即Ub-Ua=2V,因Ub=0可知Ua=-2V,选项D错误;故选AB.
13.如图所示,a、b两个闭合正方形线圈用同样的导线制成,匝数均为10匝,边长la=3lb,图示区域内有垂直纸面向里的均强磁场,且磁感应强度随时间均匀增大,不考虑线圈之间的相互影响,则
A.两线圈内产生顺时针方向的感应电流
B.a、b线圈中感应电动势之比为3:1
C.a、b线圈中感应电流之比为3:1
D.a、b线圈中电功率之比为27:1
【答案】CD
【解析】磁感应强度随时间均匀变化说明产生的电动势大小不变,运用法拉第电磁感应定律求解.原磁通垂直纸面向里增加,根据楞次定律可知应产生逆时针的感应电流,A正确,由法拉第电磁感应定律可知,B错误,可知,因此由欧姆定律得,,因此选CD
三、解答题
14.在范围足够大、方向竖直向下的匀强磁场中,B=0.2 T,有一水平放置的光滑框架,宽度为l=0.4 m,如图所示,框架上放置一质量为0.05 kg、接入电路的电阻为1 Ω的金属杆cd,金属杆与框架垂直且接触良好,框架电阻不计。若cd杆在水平外力的作用下以恒定加速度a=2 m/s2由静止开始向右沿框架做匀变速直线运动,则:
(1)在5 s内,回路产生的平均感应电动势是多大?
(2)第5 s末,回路中的电流是多大?
(3)第5 s末,作用在cd杆上的水平外力大小为多少?
【答案】(1)0.4 V;(2)0.8 A;(3)0.164 N
【解析】
(1)金属杆5 s内的位移
金属杆5 s内的平均速度
故平均感应电动势
(2)金属杆第5 s末的速度
此时回路中的感应电动势
则回路中的电流
(3)金属杆做匀加速直线运动,则
又
故
15.如图所示,顶角的金属导轨MON固定在水平面内,导轨处在方向竖直、磁感应强度为B的匀强磁场中.一根与ON垂直的导体棒在水平外力作用下以恒定速度沿导轨MON向右滑动,导体棒的质量为m,导轨与导体棒单位长度的电阻均为导体棒与导轨接触点为a和b,导体棒在滑动过程中始终保持与导轨良好接触时,导体棒位于顶角O处.求:
(1)t时刻流过导体棒的电流强度I和电流方向.
(2)导体棒作匀速直线运动时水平外力F的表达式.
(3)导体棒在时间内产生的焦耳热Q.
【答案】(1)(2)(3)
【解析】
(1)到时间内,导体棒的位移:
时刻,导体棒的长度:
导体棒的电动势:
,
回路总电阻:
,
电流强度:
,
电流方向:
(2)根据题意有:
(3)t时刻导体棒的电功率 P=I2R′,由于I恒定,R′=v0rt正比于t,因此
.
16.如图甲所示,一个圆形线圈匝数匝、面积、电阻.在线圈外接一阻值为的电阻.把线圈放入一个匀强磁场中,磁场方向垂直线圈平面向里,磁场的磁感强度随时间变化规律如图乙所示.求:
()内,回路中的感应电动势;
()时,、两点哪点电势高;
()时,电阻两端的电压.
【答案】();();().
【解析】
()根据法拉第磁感应定律:;
由图可知:;
解得:;
()到内,磁场在减小,根据楞次定律,点电势高;
()由图可知:.
根据法拉第电磁感应定律有:;
根据全电路欧姆定律:.
根据.
解得:.
