立体图形到视图[上学期]

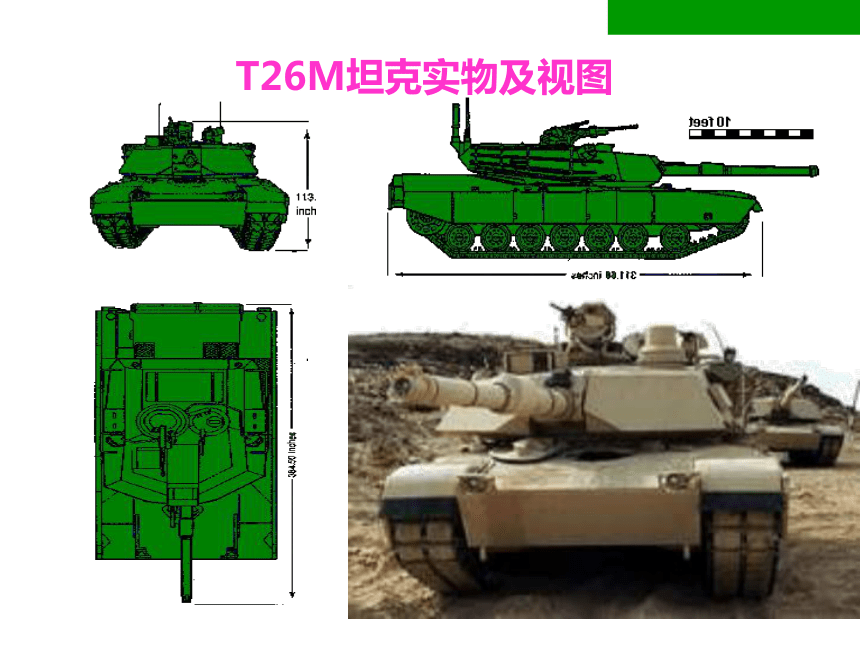

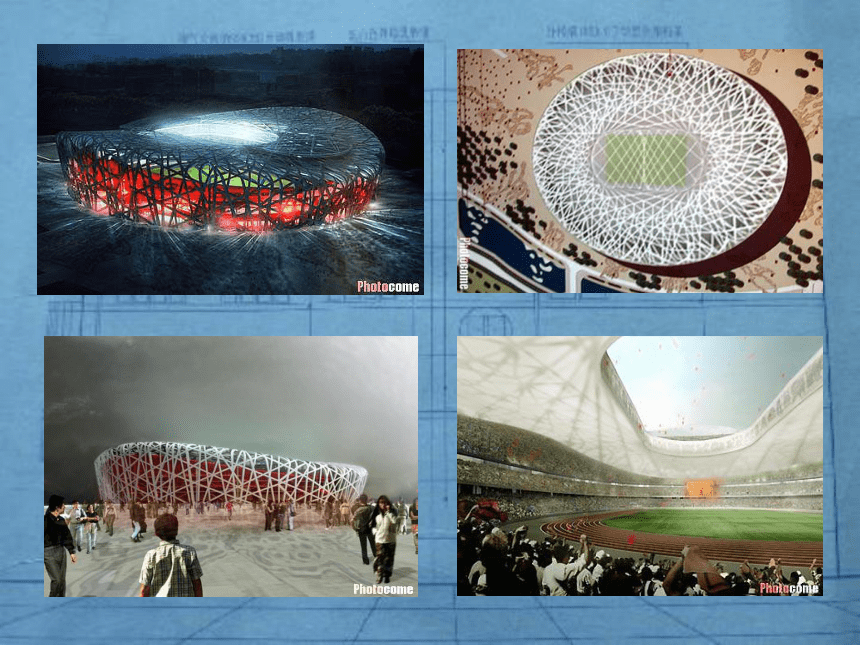

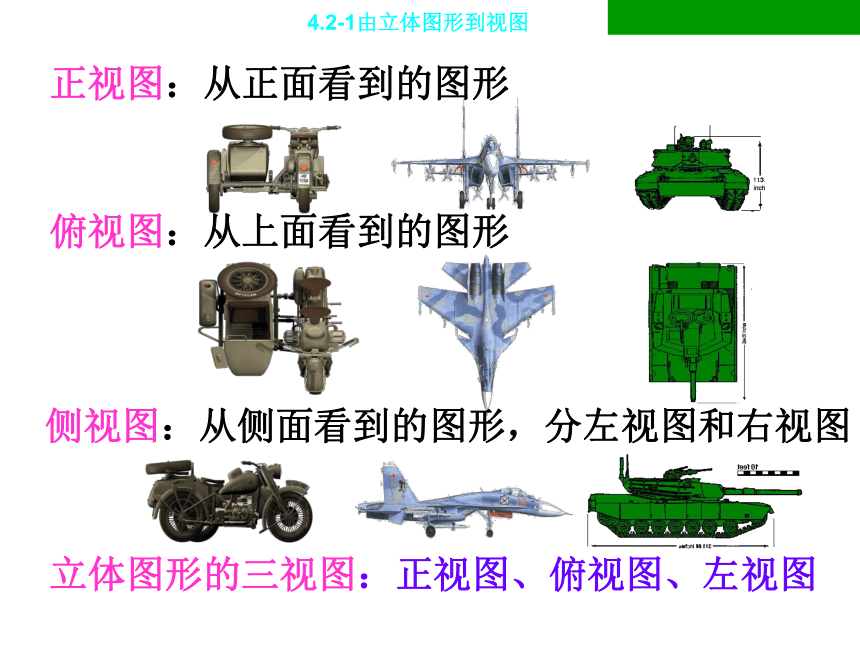

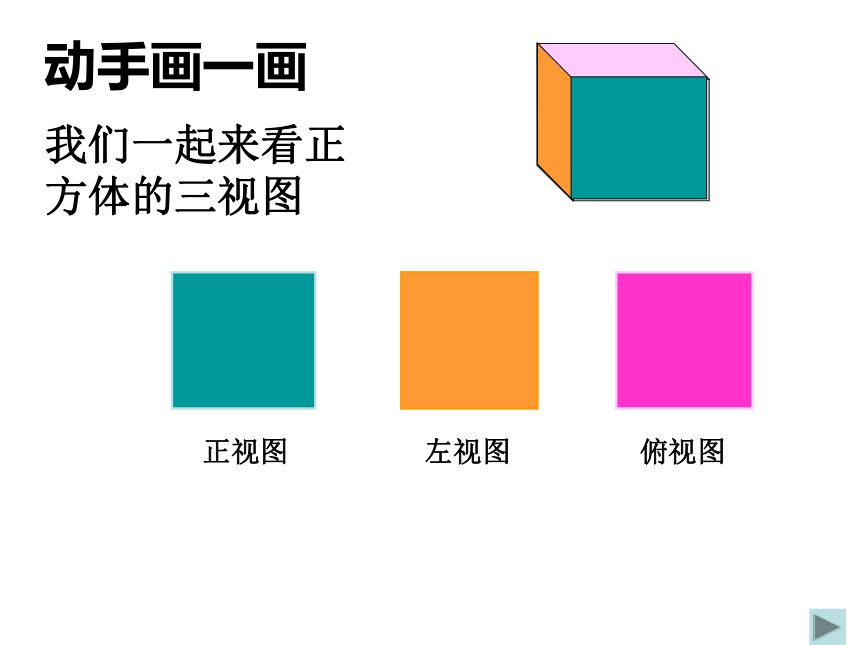

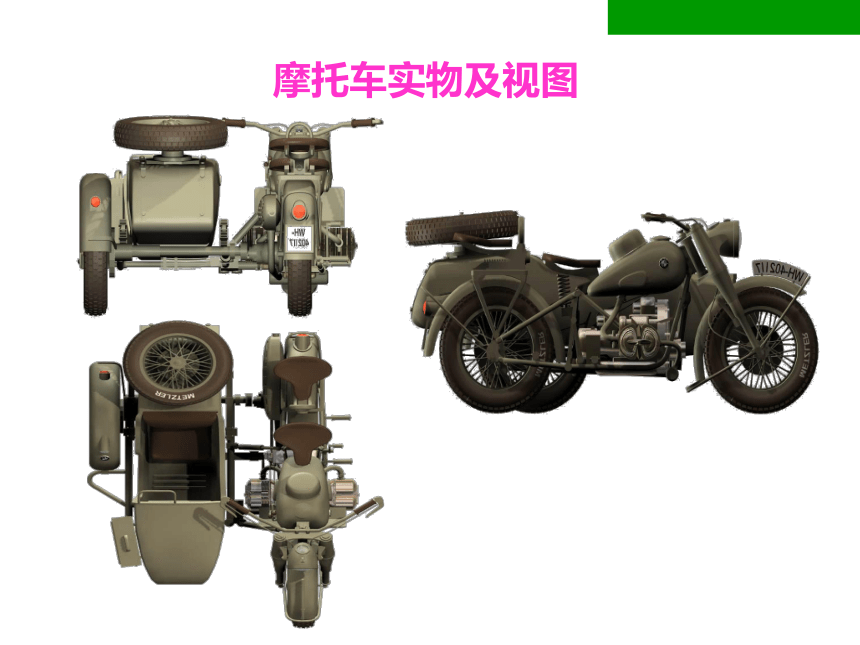

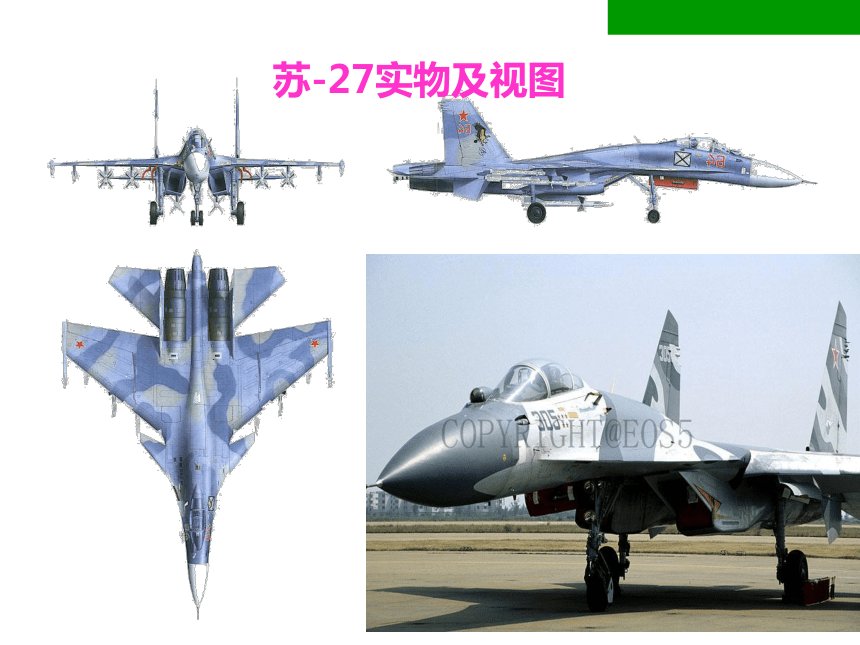

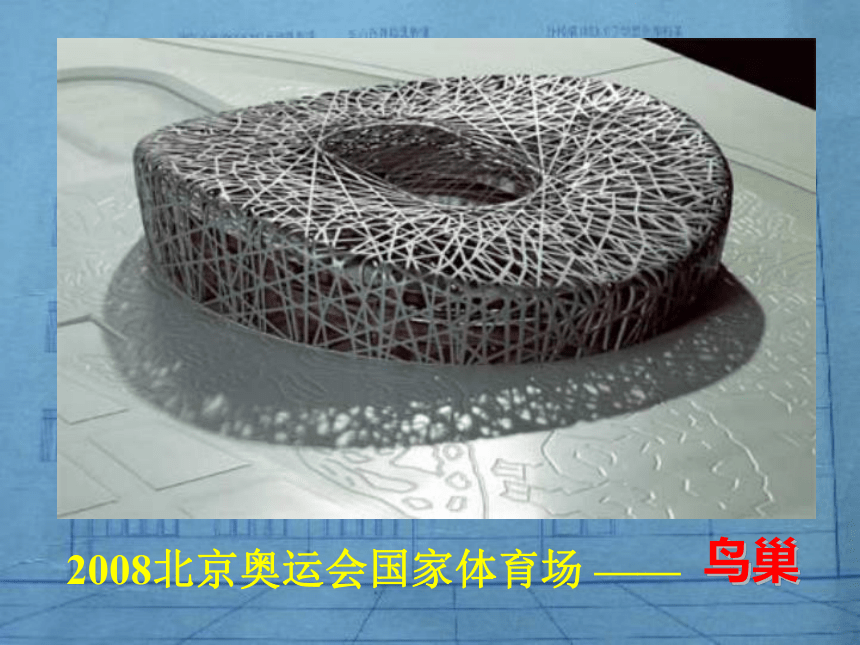

课件23张PPT。横看成林侧成峰，远近高低各不同。不识庐山真面目，只缘身在此山中。 ----苏轼《题西林壁》2008北京奥运会国家体育场 —— 鸟巢苏-27实物及视图T26M坦克实物及视图摩托车实物及视图4.2.1由立体图形到视图4.2-1由立体图形到视图正视图：从正面看到的图形俯视图：从上面看到的图形侧视图：从侧面看到的图形，分左视图和右视图立体图形的三视图：正视图、俯视图、左视图动手画一画我们一起来看正方体的三视图正视图左视图俯视图abah长对正高平齐宽相等hb长方体的三视图感悟:对于任何事情和事物我们都要多角度、多方面来观察和分析，这样才能做到客观和准确。挑战自我（1）请通过观察说出圆锥的三视图分别是什么？正视图左视图俯视图请你画出正四棱锥的三视图。挑战自我（2）正视图左视图俯视图你学会了吗？看谁回答的又对又快！1. 篮球的三视图都是（ ），数学课本的三视图都是（ ）。2. 如图所示的圆锥的左视图是（ ）。圆长方形圆3. 一个物体的俯视图是圆，试说明该物体的可能形状。看哪个组搭得快！画得好！各组分别用3个相同大小的正方体，搭建一个立体图形的组合体，并绘制出三视图。正视图左视图俯视图大家一起来！你行我也行指出下面三个平面图形是右面这
个物体的三视图中的哪个视图。发挥想象,课后拓展1、下图是由几个小正方体所搭出的俯视图，小正方形中的数字表示该位置小正方体 的个数，你能画出这个几何体的正视图和左视图吗？ 2 1
1 2 2 1
1 2小结思考题:一个玻璃正方体如图所示,红线表示两根嵌在正方体上的铁丝,请画出它的正视图、左视图和俯视图,并用彩色笔标明铁丝的位置.
正视图左视图俯视图 一路下来，大家收获不小吧！说说你的感受，让大家一起来分享，怎么样？……1、立体图形的三视图：主视图、左视图、俯视图
2、画物体的三视图时,要符合如下原则:
位置：主视图 左视图 俯视图
大小：长对正,高平齐,宽相等.
3、三视图法是生产实际中描述和研究立体图形的一种常用方法.
4、看待问题也应从多角度多方位去观察、思考，便于作出客观、合理的评价.作业：绿色作业本（2）祝同学们
学习进步再见
