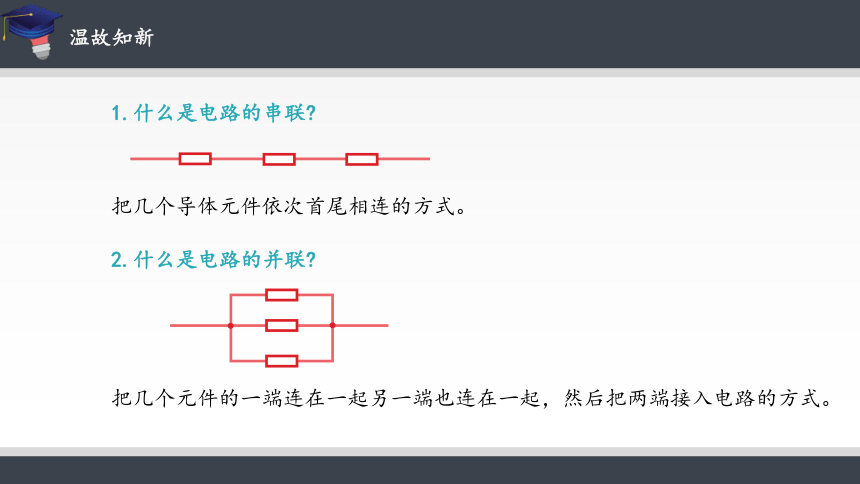

1.什么是电路的串联
把几个导体元件依次首尾相连的方式。
2.什么是电路的并联
把几个元件的一端连在一起另一端也连在一起，然后把两端接入电路的方式。
议一议

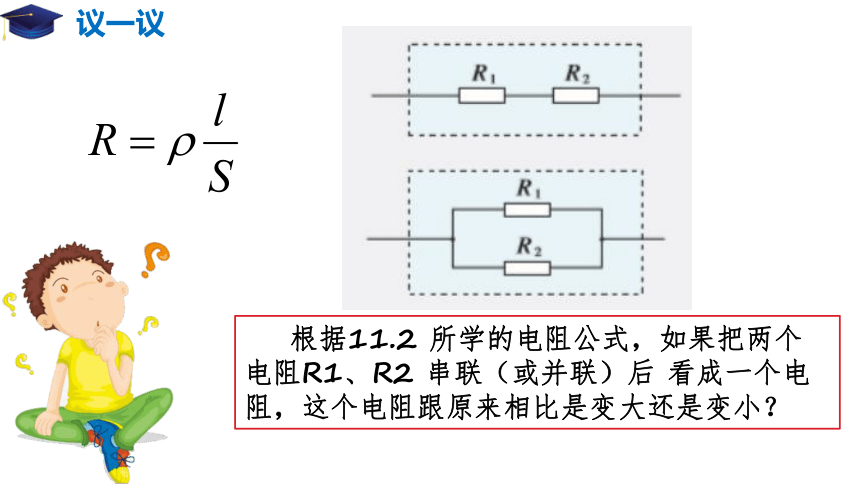

根据11.2 所学的电阻公式，如果把两个电阻R1、R2 串联（或并联）后 看成一个电阻，这个电阻跟原来相比是变大还是变小？

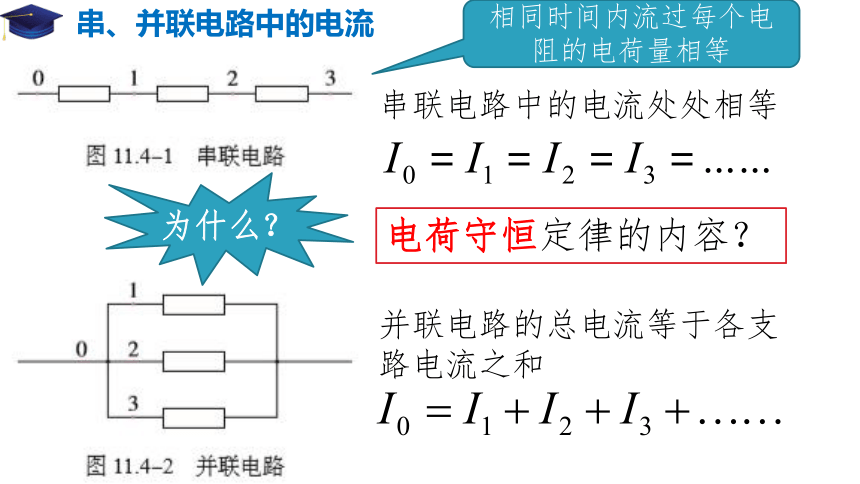

串、并联电路中的电流
电荷守恒定律的内容？
串联电路中的电流处处相等
并联电路的总电流等于各支路电流之和
相同时间内流过每个电阻的电荷量相等
为什么？

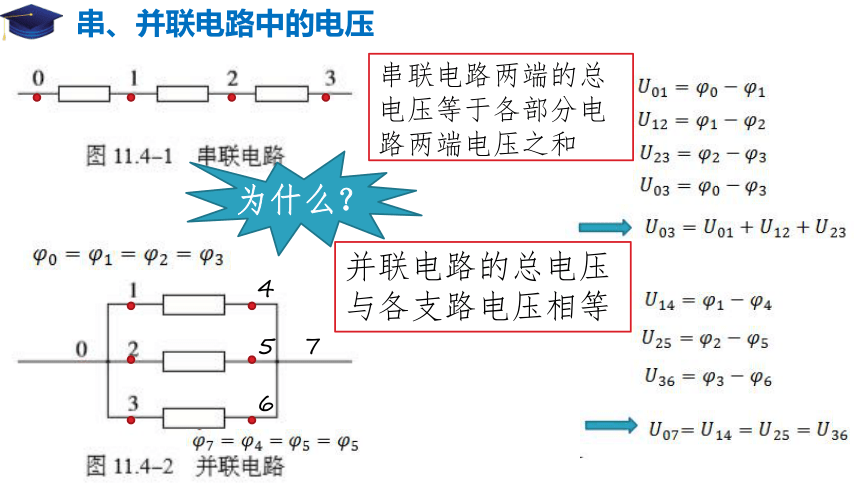

串、并联电路中的电压
串联电路两端的总电压等于各部分电路两端电压之和
4
5 7
6
并联电路的总电压与各支路电压相等
为什么？

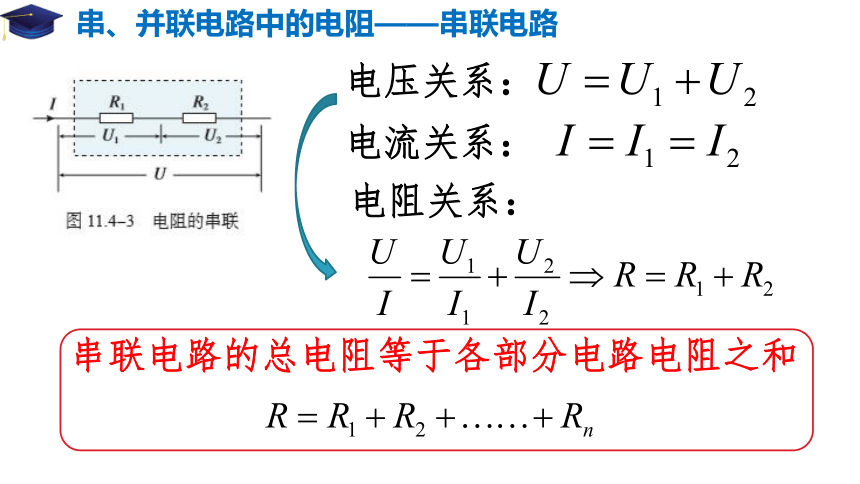

串、并联电路中的电阻——串联电路
电压关系：
电流关系：
电阻关系：
串联电路的总电阻等于各部分电路电阻之和

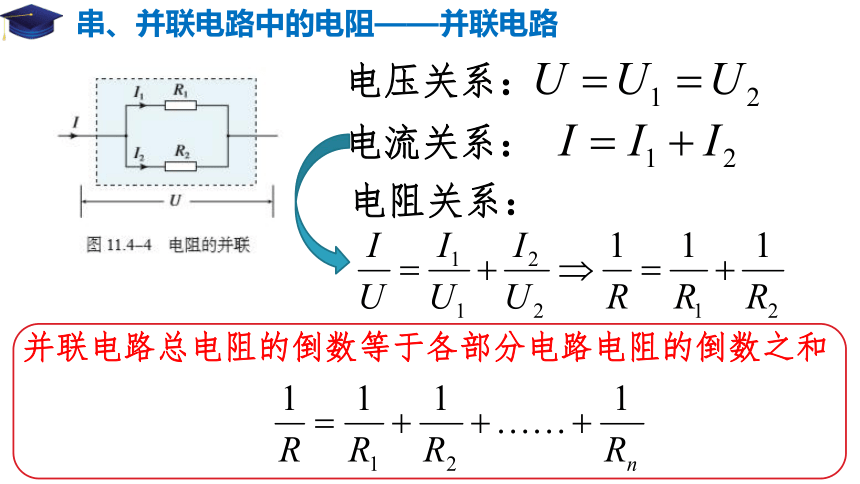

串、并联电路中的电阻——并联电路
电压关系：
电流关系：
电阻关系：
并联电路总电阻的倒数等于各部分电路电阻的倒数之和
课堂练习
计算R1=1000Ω与R2=500Ω并联后的等效电阻。
如果R2=5Ω呢？
如果将R1、R2串联，接入电压U=10V，那么R1两端的电压多大？
电压表和电流表的电路结构
灵敏电流表一般指灵敏电流计。灵敏电流计是供学生实验或实验室检查直流电路中微弱的电流或微小电压用的，它是一种高灵敏度的磁电式仪表，可以测量10-7～10-12A的微小电流
指针在哪里？
通常称为表头
电压表和电流表的电路结构
表头特点：
有指针有刻度且刻度均匀
（指针偏转的角度与流入的电流成正比）
表头能够测出流过它的电流，灵敏度高但量程小
表头的量程也叫满偏电流，记作Ig；
表头也有电阻（任何用电器都有电阻），称为内阻，记作Rg。
电流表实质上是一个“能读出电流的电阻”。
电压表和电流表的电路结构——电压表
问题1. 某个小量程电流表（表头）的内阻是30Ω，满偏电流是1mA，用它能否测量电压？用它测量的最大电压是多少？
电流表秒变电压表
如果说电流表本质是一个“能读出电流的电阻”，
那么，电压表本质上就是一个电流表！
电压表和电流表的电路结构——电压表
问题1. 某个小量程电流表（表头）的内阻是30Ω，满偏电流是1mA，用它能否测量电压？用它测量的最大电压是多少？
问题2. 请设计一个方案，用以上表头能够测量最大3V的电压。
问题3. 改装后的电压表的内阻是多少？
问题4. 用这个改装后的电压表直接读数，表盘上刻度应该标度电压，在原电流表的刻度线上如何标注电压值？标注的电压值是均匀变化的吗？
电压表和电流表的电路结构——电流表
问题1. 某个小量程电流表（表头）的内阻是30Ω，满偏电流是1mA，用它能否测量电压？用它测量的最大电压是多少？
问题5. 请设计一个方案，将以上表头改装成量程为0.6A的电流表。
问题6. 改装后的电流表内阻是多少？
问题6. 为了直接读数，改装后的电流表刻度盘应如何标注读数？
电压表和电流表的电路结构
电压表
电压表和电流表的电路结构
电流表
课堂练习
练习3. 如图R1=1000Ω、R2=500Ω，串联接入稳压电路，保持两端电压U=10V不变，现用改装好的电压表测量R1两端的电压，问电压表的测量值是多少？
如果R1、R2分别是10 Ω和5 Ω，测量结果会如何？
课堂练习
练习4. 如图R1=0.1Ω、R2=1Ω，将它们并联接入稳压电路，保持两端电压U=3V不变，现用改装好的电流表分别测量通过R1、R2的电流，问电流表的测量值分别是多少？
电压表和电流表对电路的影响、理想电压表
如图是两种伏安法测电阻的电路，看看有何不同？
请同学们讨论分析两种电路中电压表、电流表对电路的影响。
电压表并联接入电路后，有分流作用，会减小被测电路的电阻；
电流表串联接入电路后，有分压作用，会增大被测电路的电阻。
思考：
何为理想电表？
什么情况下电表可看成理想电表？
课堂小结
1. 串联电路 并联电路
电压
电流
电阻
2. 电流表扩大量程：并联分流电阻
2. 表头改装电压表：串联分压电阻
