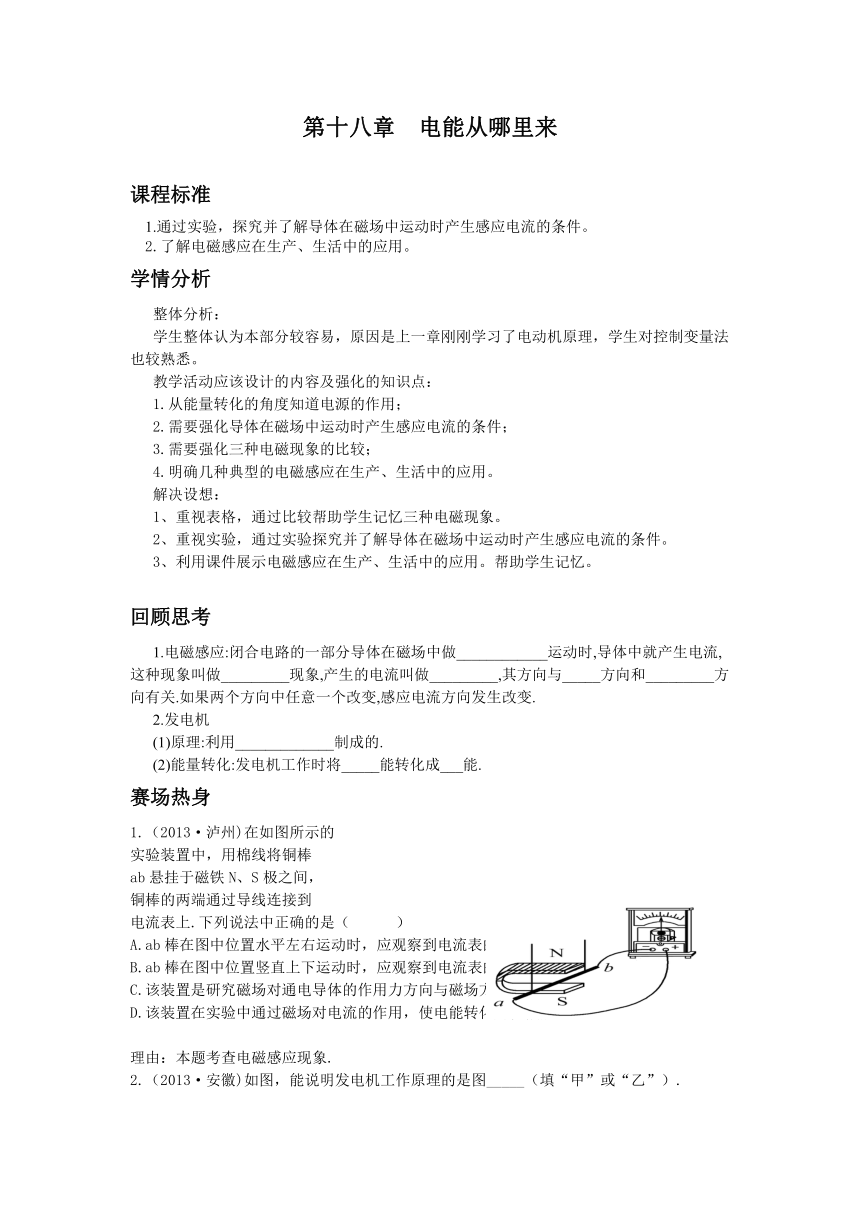

第十八章 电能从哪里来
课程标准
通过实验,探究并了解导体在磁场中运动时产生感应电流的条件。
了解电磁感应在生产、生活中的应用。
学情分析
整体分析:
学生整体认为本部分较容易,原因是上一章刚刚学习了电动机原理,学生对控制变量法也较熟悉。
教学活动应该设计的内容及强化的知识点:
1.从能量转化的角度知道电源的作用;
2.需要强化导体在磁场中运动时产生感应电流的条件;
3.需要强化三种电磁现象的比较;
4.明确几种典型的电磁感应在生产、生活中的应用。
解决设想:
1、重视表格,通过比较帮助学生记忆三种电磁现象。
2、重视实验,通过实验探究并了解导体在磁场中运动时产生感应电流的条件。
3、利用课件展示电磁感应在生产、生活中的应用。帮助学生记忆。
回顾思考
1.电磁感应:闭合电路的一部分导体在磁场 ( http: / / www.21cnjy.com )中做____________运动时,导体中就产生电流,这种现象叫做_________现象,产生的电流叫做_________,其方向与_____方向和_________方向有关.如果两个方向中任意一个改变,感应电流方向发生改变.
2.发电机
(1)原理:利用_____________制成的.
(2)能量转化:发电机工作时将_____能转化成___能.
赛场热身
1.(2013·泸州)在如图所示的
实验装置中,用棉线将铜棒
ab悬挂于磁铁N、S极之间,
铜棒的两端通过导线连接到
电流表上.下列说法中正确的是( )
A.ab棒在图中位置水平左右运动时,应观察到电流表的指针发生偏转
B.ab棒在图中位置竖直上下运动时,应观察到电流表的指针发生偏转
C.该装置是研究磁场对通电导体的作用力方向与磁场方向的关系
D.该装置在实验中通过磁场对电流的作用,使电能转化为机械能
理由:本题考查电磁感应现象.

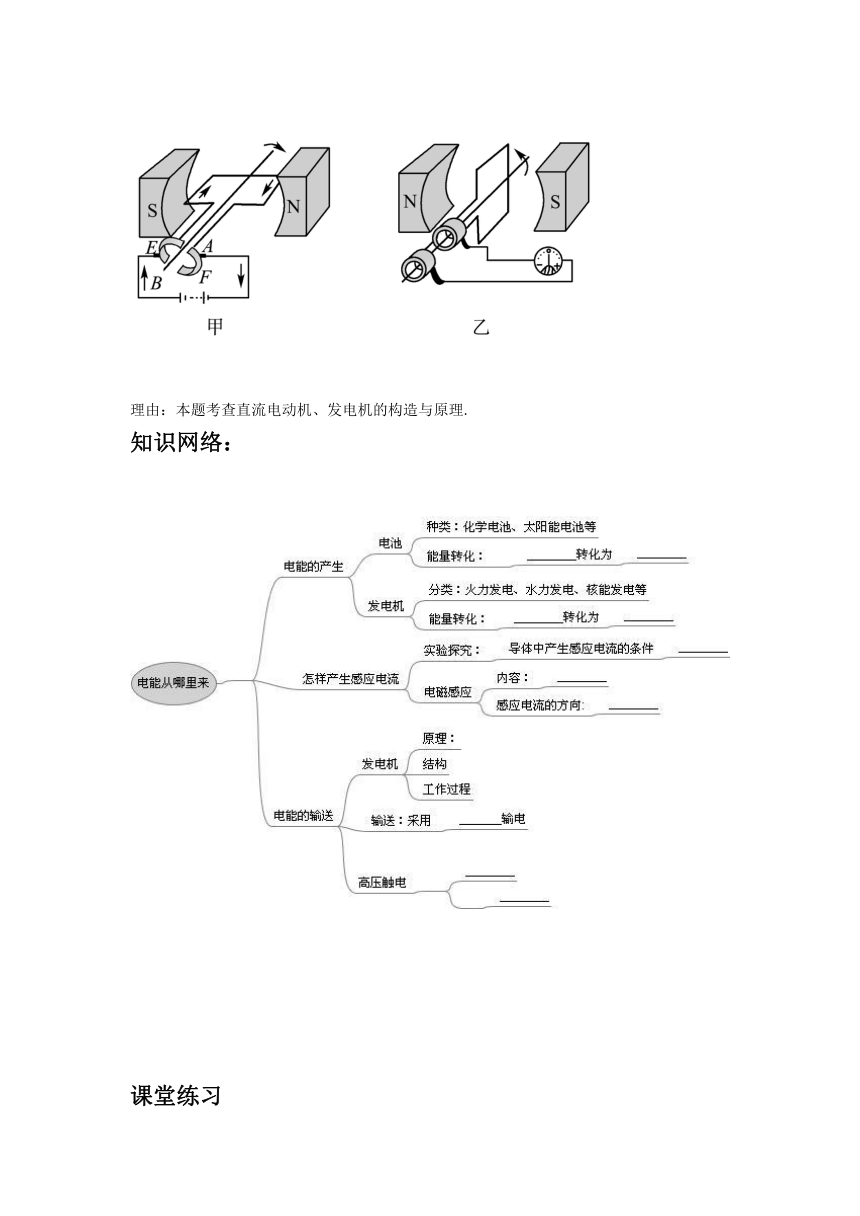

2.(2013·安徽)如图,能说明发电机工作原理的是图_____(填“甲”或“乙”).
( http: / / www.21cnjy.com )
理由:本题考查直流电动机、发电机的构造与原理.
知识网络:
( http: / / www.21cnjy.com )
课堂练习

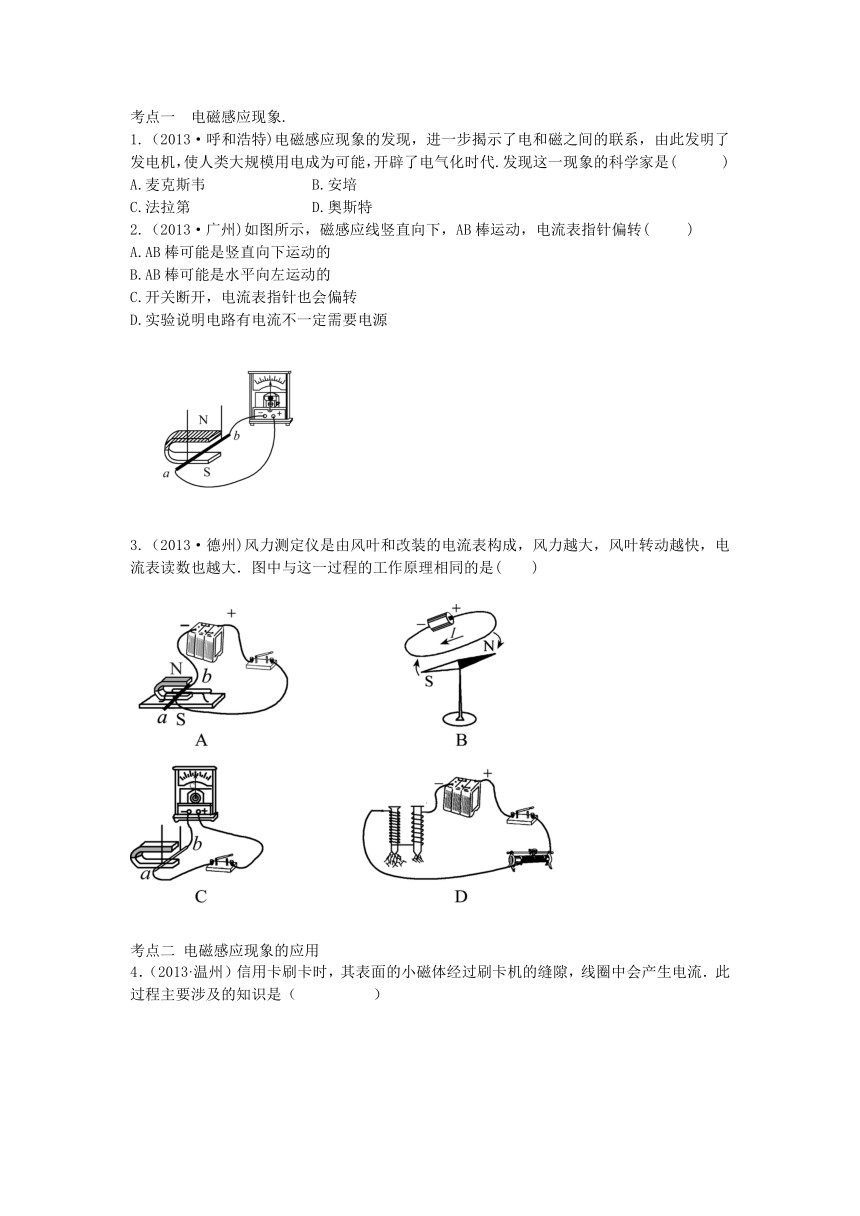

考点一 电磁感应现象.
1.(2013·呼和浩特)电磁感应现象的发 ( http: / / www.21cnjy.com )现,进一步揭示了电和磁之间的联系,由此发明了发电机,使人类大规模用电成为可能,开辟了电气化时代.发现这一现象的科学家是( )
A.麦克斯韦 B.安培
C.法拉第 D.奥斯特
2.(2013·广州)如图所示,磁感应线竖直向下,AB棒运动,电流表指针偏转( )
A.AB棒可能是竖直向下运动的
B.AB棒可能是水平向左运动的
C.开关断开,电流表指针也会偏转
D.实验说明电路有电流不一定需要电源
3.(2013·德州)风力测定仪是由风叶和 ( http: / / www.21cnjy.com )改装的电流表构成,风力越大,风叶转动越快,电流表读数也越大.图中与这一过程的工作原理相同的是( )
( http: / / www.21cnjy.com )
考点二 电磁感应现象的应用
4.(2013·温州)信用卡刷卡时,其表面的小磁体经过刷卡机的缝隙,线圈中会产生电流.此过程主要涉及的知识是( )
( http: / / www.21cnjy.com )
A.电磁感应
B.磁极间的相互作用
C.通电导线周围存在磁场
D.通电导线在磁场中受力运动
5.(2013·广东)下列电器中,利用电磁感应原理工作的是( )
A.电动机 B.发电机
C.电烙铁 D.电灯
6.右图是动圈式话筒的构造示意图,
当人对着话筒说话时,声音使膜片
振动,与膜片相连的线圈在磁场中
运动,产生随声音变化而变化的
电流,经放大后通过扬声器还原成声音,
下列设备与动圈式话筒工作原理相同的是( )
A.电钳 B.电饭锅
C.电动机 D.发电机
7.(2013·济宁)小满 ( http: / / www.21cnjy.com )同学做了一个如图所示的装置.闭合开关,用外力使导体ab水平向右运动,发现导体棒cd也随之运动起来,则实验装置中甲部分应用的物理原理是___________,乙部分产生的现象与________的工作原理相似.
( http: / / www.21cnjy.com )
【拓展提升】
附加题,难度较大,尖子生选作。
如图所示,把一条长约10 m的 ( http: / / www.21cnjy.com )导线两端连在灵敏电流计的两个接线柱上,形成闭合电路.有两个同学迅速摇动这条导线,这两个同学沿_______(填“东西”或“南北”)方向站立时,电流计指针更容易偏转应用该原理制成了__________机.
( http: / / www.21cnjy.com )
对点练习(课堂完成其中一部分)中考指导丛书上的题
学习支架
一:磁场和磁感线
1.磁场是一种客观存在的物质,它布满磁体周围的整个空间,并不只在一个平面上.磁场的基本性质就是对放入其中的磁体产生力的作用.
2.磁感线是为了形象描述磁场而引入的一些假想的一种物理模型,不是真实存在的.
3.磁场的方向、静止时小磁针北极的指向、小磁针北极的受力方向和磁感线的切线方向四者是一致的.
4.磁感线密集处磁场强,稀疏处磁场弱.
5.在磁体外部,磁感线从N极出发回到S极,而在内部则由S极指向N极,从而形成闭合曲线.
二:通电螺线管和电磁继电器
1.磁场、磁感线、通电螺线管磁场和磁极之间的关系
( http: / / www.21cnjy.com )
2.电磁铁的应用——电磁继电器
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
三:电磁三现象及其应用
1.电与磁的关系
( http: / / www.21cnjy.com )
2.电动机和发电机的比较
( http: / / www.21cnjy.com )
3.三种电磁现象
( http: / / www.21cnjy.com )
