电路
1879 年爱迪生点亮了世界上第一盏电
灯

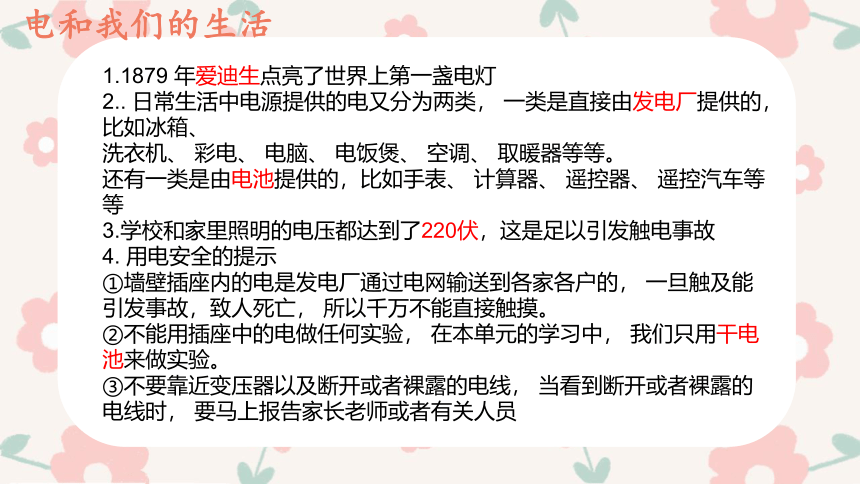

电和我们的生活
1.1879 年爱迪生点亮了世界上第一盏电灯
2.. 日常生活中电源提供的电又分为两类， 一类是直接由发电厂提供的， 比如冰箱、
洗衣机、 彩电、 电脑、 电饭煲、 空调、 取暖器等等。
还有一类是由电池提供的，比如手表、 计算器、 遥控器、 遥控汽车等等
3.学校和家里照明的电压都达到了220伏，这是足以引发触电事故
4. 用电安全的提示
①墙壁插座内的电是发电厂通过电网输送到各家各户的， 一旦触及能引发事故，致人死亡， 所以千万不能直接触摸。
②不能用插座中的电做任何实验， 在本单元的学习中， 我们只用干电池来做实验。
③不要靠近变压器以及断开或者裸露的电线， 当看到断开或者裸露的电线时， 要马上报告家长老师或者有关人员
1879 年爱迪生点亮了世界上第一盏电
灯
1.小灯泡的各部分名称
2.小灯泡发光的部分是灯丝
3. 干电池的金属铜帽端是正极， 另一端是负极。
4.当导线直接与电池的正、 负极相连， 而没有经过小灯泡时， 就会造成短路。 短路时， 电池中的电会很快消耗完，并且电池还会在一瞬间发热变烫， 甚至可能爆炸。 所以， 在实验中， 要避免出现短路。
5.只有电流流过灯丝，并形成回路时，小灯泡才会发光
1879 年爱迪生点亮了世界上第一盏电
灯
简易电路
1.电从电池的正极一端经过导线和用电器返回到电池的负极一端，就组成了一个完整的电路。
2.为了方便，我们用电池盒固定电池，用灯座固定小灯泡。电池负极安装在有弹簧的一侧。
3. 一个简单电路需要一个能持续提供电能的装置——电池。
4.开关是控制电路中的电流的通和断的。
5. 在电路中， 电是持续流动的， 你认为电流动的路径是怎样的？
电流从电池的一端经导线流出， 通过小灯泡， 回到电池的另一端， 形成一个完整的回路， 小灯泡就会亮起来
6.在电路中哪些电器元件是必备的？
电源，导线，开关，用电器
1879 年爱迪生点亮了世界上第一盏电
灯

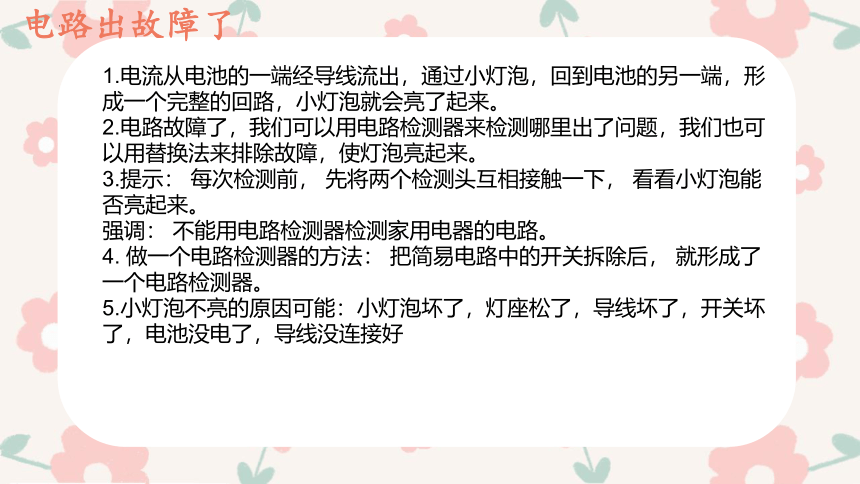

电路出故障了
1.电流从电池的一端经导线流出，通过小灯泡，回到电池的另一端，形成一个完整的回路，小灯泡就会亮了起来。
2.电路故障了，我们可以用电路检测器来检测哪里出了问题，我们也可以用替换法来排除故障，使灯泡亮起来。
3.提示： 每次检测前， 先将两个检测头互相接触一下， 看看小灯泡能否亮起来。
强调： 不能用电路检测器检测家用电器的电路。
4. 做一个电路检测器的方法： 把简易电路中的开关拆除后， 就形成了一个电路检测器。
5.小灯泡不亮的原因可能：小灯泡坏了，灯座松了，导线坏了，开关坏了，电池没电了，导线没连接好
1879 年爱迪生点亮了世界上第一盏电
灯
里面是怎样连接的
1.一节电池的电压是1.5伏，两节电池串联起来电压就是3伏，所以小灯泡特别亮。两节电池并联起来，电压还是1.5伏，所以小灯泡不太亮。
2.如果电能从一点流到另一点, 两点之间一定有导线连接, 这两点之间就构成一个电的通路, 否则就是断路。
3.用电路检测器检测接线盒， 需要检测两次。
4. 想一想接线盒内部是怎样连接的？
1879 年爱迪生点亮了世界上第一盏电
灯
导体和绝缘体
1.我们可以借助电路检测器来检测物体的导电性。
2.像铜丝那样容易导电的物体，称为导体，像塑料那样不容易导电的物体称为绝缘体。
3.绝缘体的材料隔离了导体，阻止电流到其他不需要的地方，同时防止我们碰到导体而触电。
4.在检测实验中， 导体： 回形针、 铜钥匙、 导线、 铁钉、金属纽扣、 刀片、 铁夹子、 图钉、 大头针、 汤勺等。
绝缘体： 干树枝、 塑料尺、 粉笔、 木质铅笔、 橡皮、、 书本、 吸管、 气球等等。
5. 在潮湿的空气中或较强的电流下， 人体、自然界中的水和大地等都将成为导体。
1879 年爱迪生点亮了世界上第一盏电
灯
电路中开关
一个重要的元件控制着电流的通和断，这个元件就是开关。
回形针开关是由小木板，图钉，回形针构成
当把回形针的一头与图钉接触时， 电路就接通了， 此时小灯泡就亮了； 而把回形针的一头与图钉分开时， 电路就是断开的， 小灯泡自然就不亮， 开关就是这样控制电流的通与断的。
1. 1879 年爱迪生点亮了世界上第一盏电
灯
模拟安装照明电路
房间里的电路是并联电路
