静电的防止与利用（第四课时）
册 别：必修3
学 科：高中物理（人教版）
生活中的静电
生活中的静电
生活中的静电
实验一：静电风车实验
风车为什么会发生转动呢？
建立模型
理想化
金属导体
金属风车
建立模型
理想化
E0
匀强电场
带电铝板周围电场
E0
理想化模型
-
-
-
-
问题1：金属导体是靠什么导电的？
导电粒子静止不动的吗？
静电感应
E0
-
-
-
-

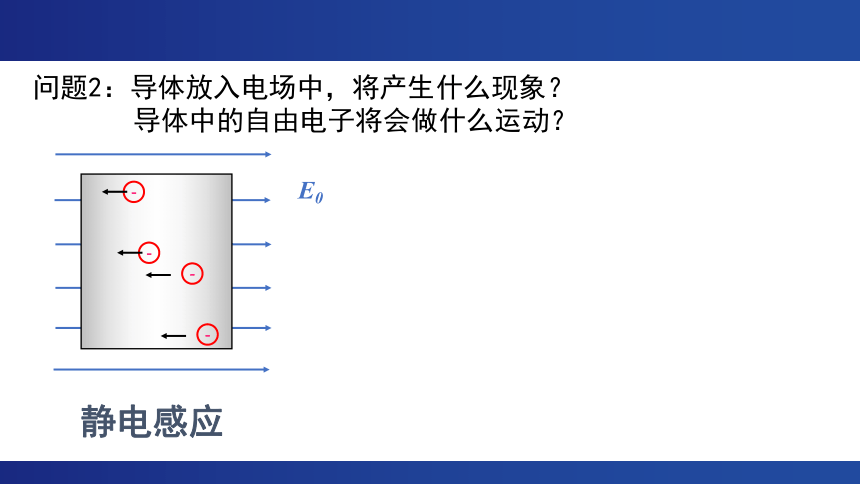

问题2：导体放入电场中，将产生什么现象？
导体中的自由电子将会做什么运动？
E0
-
-
-
-
+
+
+
+
-
-
-
-
问题3：电子移动后导体内的电荷分布
会怎么改变？会产生什么结果？
E0
+
+
+
+
-
-
-
-
问题3：电子移动后导体内的电荷分布
会怎么改变？会产生什么结果？
E′
E0
+
+
+
+
-
-
-
-
E′
问题4：自由电子会一直
做定向移动吗？
静电平衡
E0
+
+
+
+
-
-
-
-
E′
E0
E′=E0
E=0
一、静电平衡
1、概念：导体内无电荷定向运动的状态
2、特点：导体内部场强处处为零 E′=E0 E=0
静电平衡下导体电荷如何分布？
实验二：法拉第金属圆筒实验
静电平衡下导体电荷分布特点
1、电荷分布在导体外表面，内表面无净电荷
实验三：尖端导体和球型导体放电对比实验
实验三：尖端导体和球型导体放电对比实验
静电平衡下导体电荷分布特点
1、电荷分布在外表,内表面无净电荷
2、导体表面越尖锐的位置电荷密度越大
二、尖端放电
电荷密度大
电场强度强
空气电离
产生放电现象
尖端导体带电
教学反馈：揭秘风车转动的原因
金属风车发生静电感应
风车尖端电荷密集
空气被电离
尖端放电
推动风车前进
－
－
－
－
－
－
－
－
－
－
知识应用：避雷针
知识应用：电子点火装置
三、静电屏蔽
实验四：金属风车加金属网罩后的实验
三、静电屏蔽
金属网罩是如何屏蔽外电场？
知识应用：静电屏蔽服
知识应用：通讯电缆
静电喷漆
静电除尘
课外研究：静电的其他应用
静电复印机
请同学们课后通过查阅资料了解它们的工作原理。
课堂小结
1．尖端放电：避雷针、电子点火器
2．静电屏蔽：高压带电工作服、通讯电缆
二、应用
课堂小结
一、静电平衡
1．概念：导体内无电荷定向运动的状态
2．特点：
①导体内部场强为零;
②电荷只分布在导体的外表面，且尖端处电荷更密。
