第一节 电压
第十六章 电压电阻
高压危险
禁止攀爬
课堂导入
小灯泡发光时，电路中一定有电流通过。试试看，电路中先后接入一节干电池和两节干电池时，小灯泡亮度一样吗？
课堂导入

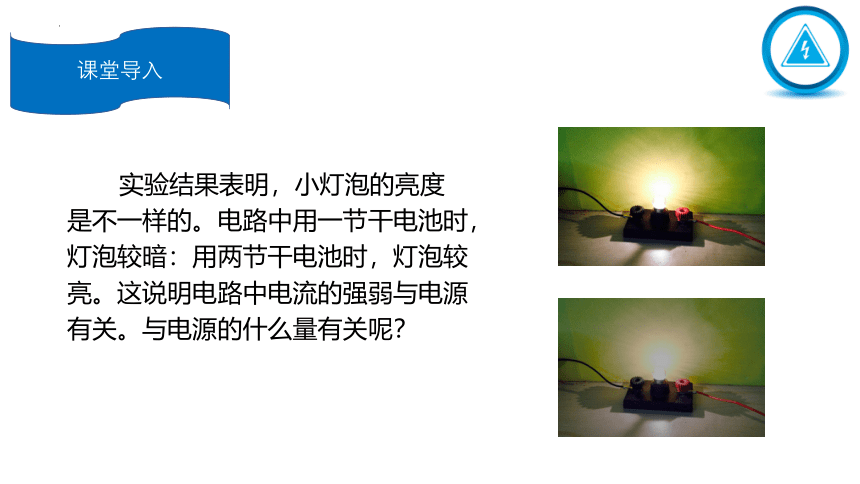

实验结果表明，小灯泡的亮度是不一样的。电路中用一节干电池时，灯泡较暗：用两节干电池时，灯泡较亮。这说明电路中电流的强弱与电源有关。与电源的什么量有关呢？
学习新知

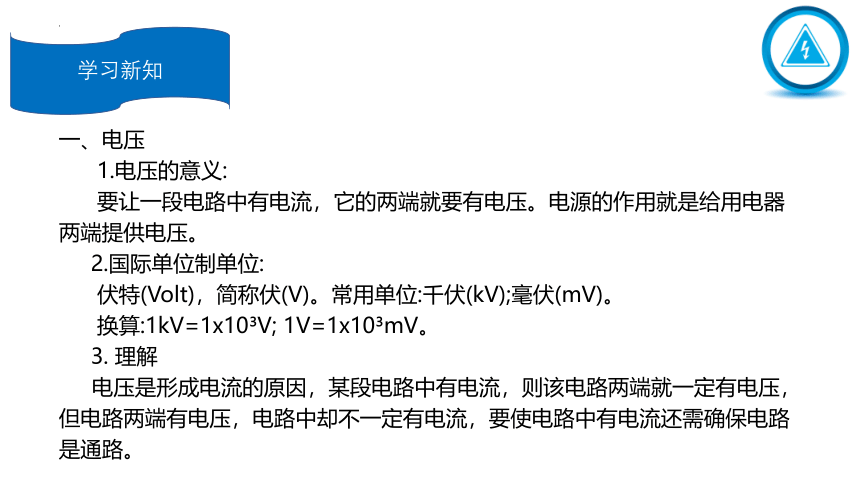

一、电压
1.电压的意义:
要让一段电路中有电流，它的两端就要有电压。电源的作用就是给用电器两端提供电压。
2.国际单位制单位:
伏特(Volt)，简称伏(V)。常用单位:千伏(kV);毫伏(mV)。
换算:1kV=1x10 V; 1V=1x10 mV。
3. 理解
电压是形成电流的原因，某段电路中有电流，则该电路两端就一定有电压，但电路两端有电压，电路中却不一定有电流，要使电路中有电流还需确保电路是通路。
学习新知

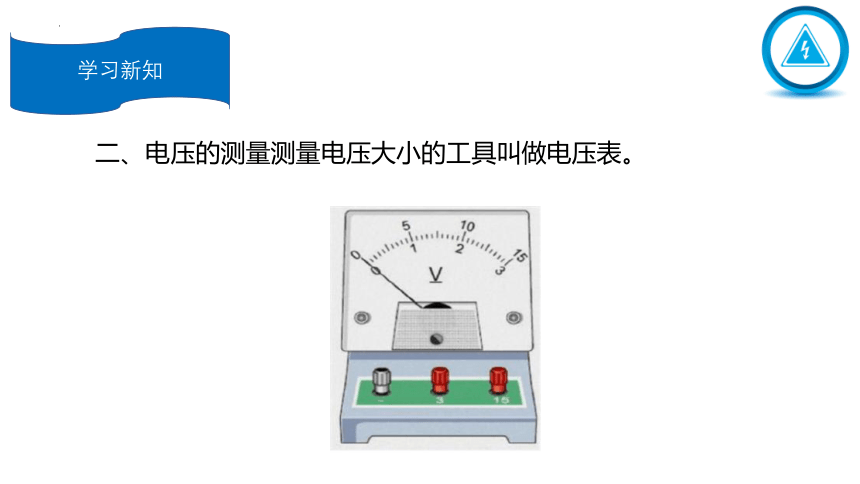

二、电压的测量测量电压大小的工具叫做电压表。
学习新知

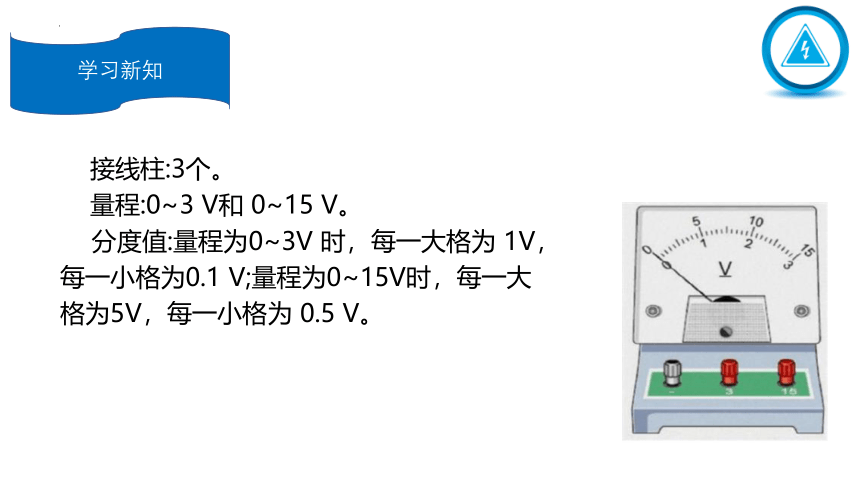

接线柱:3个。
量程:0~3 V和 0~15 V。
分度值:量程为0~3V 时，每一大格为 1V，每一小格为0.1 V;量程为0~15V时，每一大格为5V，每一小格为 0.5 V。
学习新知

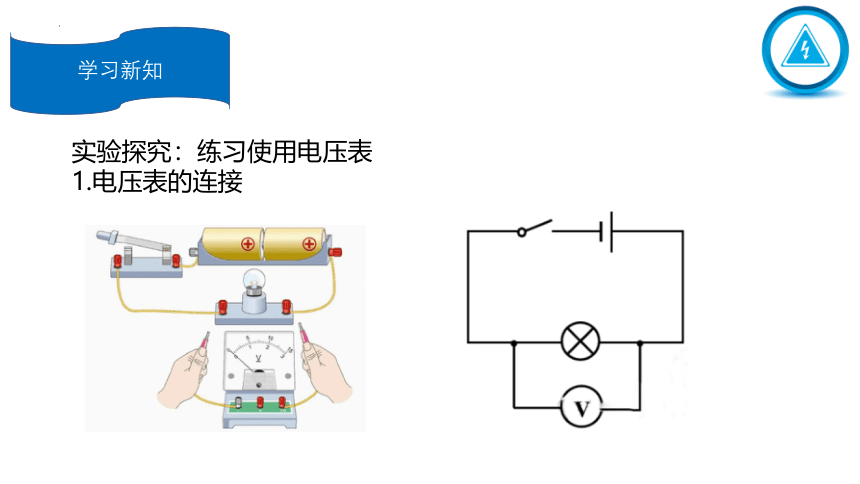

实验探究：练习使用电压表
1.电压表的连接
学习新知
说明:用直流电压表测量某元件两端的电压时，应与这个元件并联。应该使标有“一”的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。所用量程的最大测量值必须大于被测电路两端的电压。
在预先不知道被测电压大约值的情况下，如果判定被测电压不会超出 15 V，可以先用最大测量值为 15 V 的量程;如果测得的电压不超过 3 V，为提高读数的准确性，可以改用最大测量值为3V的量程进行测量。
学习新知
2.电压表的读数
第一步:看量程，知道每一个大格表示多少伏;
第二步:看最小分度值，知道每一个小格表示多少伏;
第三步:读数。
学习新知
10分度仪表读数：电压表、电流表若用0-3V、0-3A量程，其最小刻度(精确度)分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。
5分度仪表读数：电压表若用0-15V量程，则其最小刻度为0.5V，为5分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数，即本位估读。
2分度仪表读数：电流表若用0-0.6A量程，则其最小刻度为0.02A，为2分度仪表读数，其读数规则与0—15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数，即也是本位估读。
学习新知
示例
学习新知
学习新知
电压表和电流表对比分析
学习新知
不同点
学习新知
相同点
(1)使用前:明确电表的量程、分度值、指针是否指零。
(2)使用时:让电流从正接线柱流入，从负接线柱流出。
(3)量程的选取原则:在保证待测电压、电流不超出其量程的情况下，尽可能地选择小量程; 无法判断待测电压、电流大小时，先用“试触法”估测，再选择合适的量程。
(4)读数:读数方法相同。
巩固练习
巩固练习
归纳总结
电压
电压
电压的测量
电源是提供电压的装置电压
单位是伏特，符号是V
几种常见的电压值
电压表
电压表的使用方法
