九年级物理全册 第二十二章 第3节 太阳能教案 人教版

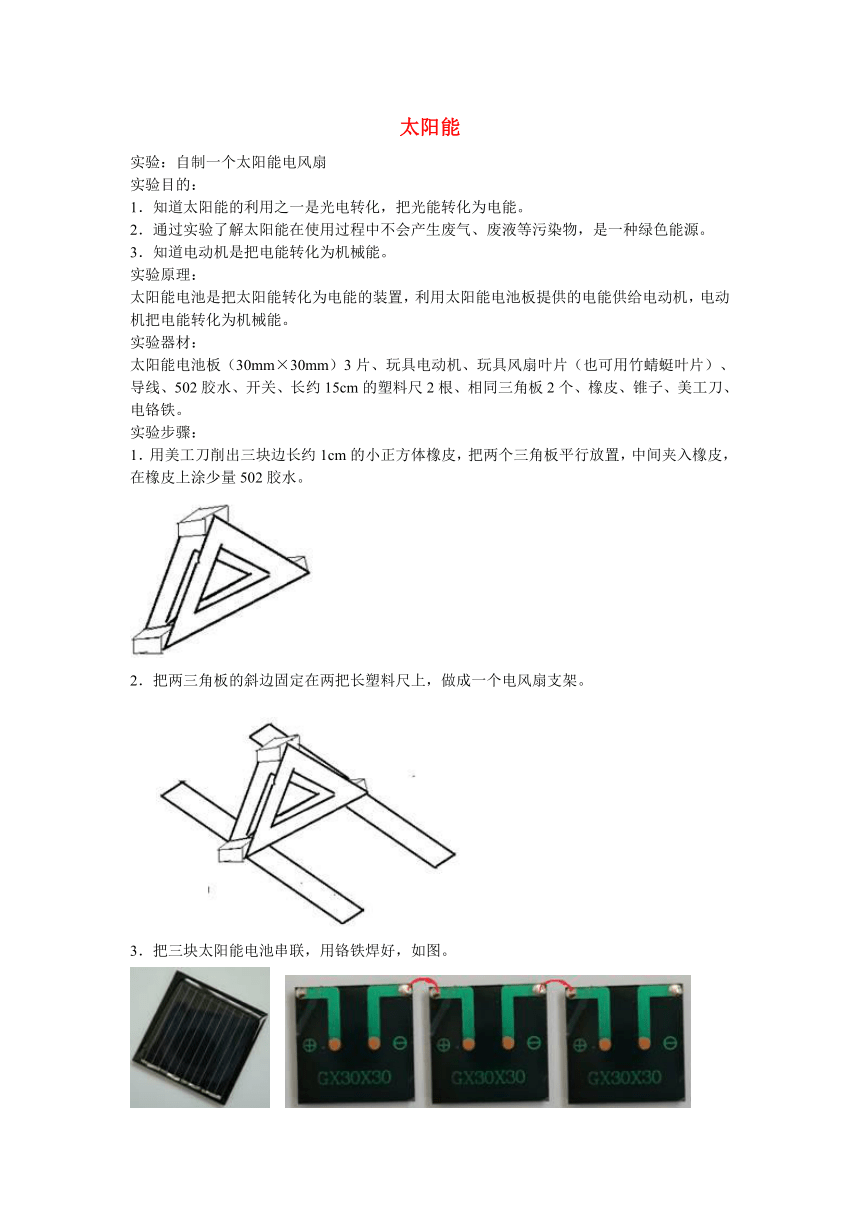

太阳能
实验：自制一个太阳能电风扇
实验目的：
1．知道太阳能的利用之一是光电转化，把光能转化为电能。
2．通过实验了解太阳能在使用过程中不会产生废气、废液等污染物，是一种绿色能源。
3．知道电动机是把电能转化为机械能。
实验原理：
太阳能电池是把太阳能转化为电能的装置，利用太阳能电池板提供的电能供给电动机，电动机把电能转化为机械能。
实验器材：
太阳能电池板（30mm×30mm）3片、 ( http: / / www.21cnjy.com )玩具电动机、玩具风扇叶片（也可用竹蜻蜓叶片）、导线、502胶水、开关、长约15cm的塑料尺2根、相同三角板2个、橡皮、锥子、美工刀、电铬铁。
实验步骤：
1．用美工刀削出三块边长约1cm的小正方体橡皮，把两个三角板平行放置，中间夹入橡皮，在橡皮上涂少量502胶水。
( http: / / www.21cnjy.com )
2．把两三角板的斜边固定在两把长塑料尺上，做成一个电风扇支架。
( http: / / www.21cnjy.com )
3．把三块太阳能电池串联，用铬铁焊好，如图。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
4．把两根线焊接到玩具电动机的两接线柱，再按照下面电路图连接实物。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
5．把小扇叶安装到电动机的转动轴上，可以涂点502胶固定扇叶。把小电动机固定到风扇支架上。
( http: / / www.21cnjy.com )
6．闭合开关，观察电风扇是否转动；把此装置移到太阳下，观察当太阳直射时、斜射时电风扇的转动情况。
操作提示：
1．实验中使用到502胶水，注意不要把胶水弄到手上或身体的其他部位，防止受到伤害。
2．在使用美工刀时，注意安全，不要划到手；不要被电铬铁烫伤。
3．太阳能电池可以串联也可以并联，电池板串 ( http: / / www.21cnjy.com )联，要选择输出电流相同的；电池板并联时，要选择输出电压相同的电池板。无论串联还是并联，其输出功率等于各块电池板输出功率之和。
4．太阳能电池板串联或并联时，要注意其正负极；使用中不要弯折，不能使电池板短路。
5．此电风扇只有在太阳照射下才能有较快的转速，光照强度改变时，电风扇的转速也会改变。
6．小电风扇如果放在有风的地方，还可以把电动机当作发电机，把太阳能电池板换成发光二极管，二极管会发光。
