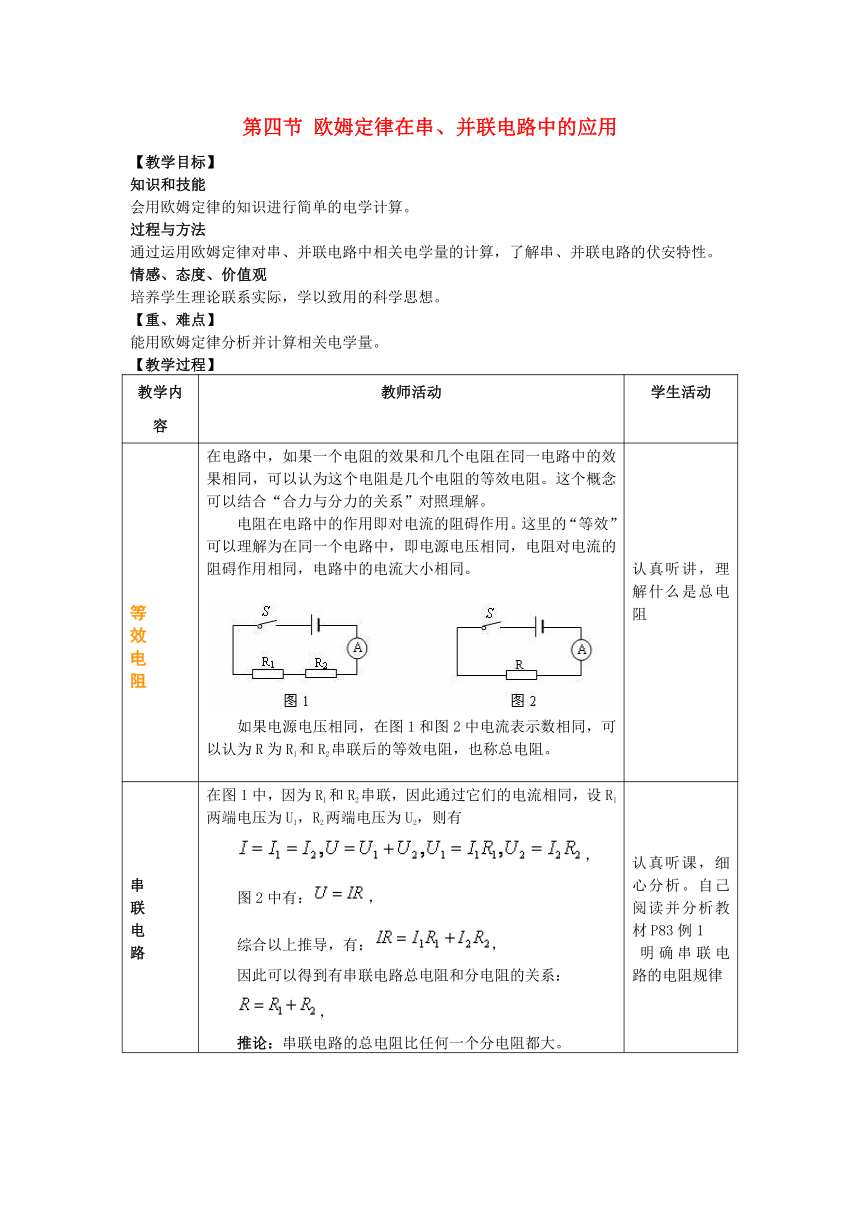

第四节 欧姆定律在串、并联电路中的应用
【教学目标】
知识和技能
会用欧姆定律的知识进行简单的电学计算。
过程与方法
通过运用欧姆定律对串、并联电路中相关电学量的计算，了解串、并联电路的伏安特性。
情感、态度、价值观
培养学生理论联系实际，学以致用的科学思想。
【重、难点】
能用欧姆定律分析并计算相关电学量。
【教学过程】
教学内容 教师活动 学生活动
等效电阻 在电路中，如果一个电阻的效果和几个电阻在同一电路中的效果相同，可以认为这个电阻是几个电阻的等效电阻。这个概念可以结合“合力与分力的关系”对照理解。
　　电阻在电路中的作用即对电流的阻碍作用。这里的“等效”可以理解为在同一个电路中，即电源电压相同，电阻对电流的阻碍作用相同，电路中的电流大小相同。
　　　　　　　　 ( http: / / www.21cnjy.com )
　　如果电源电压相同，在图1和图2中电流表示数相同，可以认为R为R1和R2串联后的等效电阻，也称总电阻。
认真听讲，理解什么是总电阻
串联电路
在图1中，因为R1和R2串联，因此通过它们的电流相同，设R1两端电压为U1，R2两端电压为U2，则有
　　，
　　图2中有：，
　　综合以上推导，有：，
　　因此可以得到有串联电路总电阻和分电阻的关系：
　　，
　　推论：串联电路的总电阻比任何一个分电阻都大。 认真听课，细心分析。自己阅读并分析教材P83例1 明确串联电路的电阻规律
并联电路 等效电阻电路如图3、图4所示。两个图中电流表示数相同，说明R和R1、R2并联的效果相同，可以认为R是其等效电阻。
　　　　　　　　　 ( http: / / www.21cnjy.com )
　　在图3中，有
　　 ( http: / / www.21cnjy.com )
　　在图4中，有
　　
　　综合以上推导，有
　　
　　即 ，
　　推论：并联电路中，总电阻比任何一个分电阻都小。
认真听课，细心分析。自己阅读并分析教材P84例2 明确并联电路的电阻规律
串联电路和并联电路电阻规律的应用 通过串联电路电阻的规律，可以有推论：串联电路中，电阻阻值之比等于电阻两端电压之比，推导如下：
　　　　　　　　 ( http: / / www.21cnjy.com )
　　 ( http: / / www.21cnjy.com )
　　通过并联电路电阻的规律，可以有推论：并联电路中，各支路电阻阻值之比等于通过各支路电流的反比，推导如下：
　　　　　　　　 ( http: / / www.21cnjy.com )
　　 ( http: / / www.21cnjy.com )
利用串联和并联电流电压的规律，在教师引导下得出串联分压和并联分流的规律以及比例关系式
讨论总结 帮学生把讨论的结果总结成结论：（1）在串联电路中，如果有一个电阻阻值变小，干路电流I变大，其它电阻分得的电压变大，回路总电阻变小。（2）在并联电路中，如果有一个电阻阻值变小，其它支路电流不变，干路电流I会变大，此时，回路总电阻也变小了。 积极讨论大胆发言
当堂练习 要求学生完成课后题，及时点评 独立完成课后题，小组内交流
课堂小结 学生总结本课知识 归纳总结本课知识，小组内交流
【教学反思】
本节课是把串并联电路中电压和电流的规律与 ( http: / / www.21cnjy.com )欧姆定律结合起来应用，从中得出串并联电路中电阻的规律，以及串联分压、并联分流的规律以及性相应的表达式。从而帮助学生在以后的电学学习中更准确地把握规律，更加得心应手。
