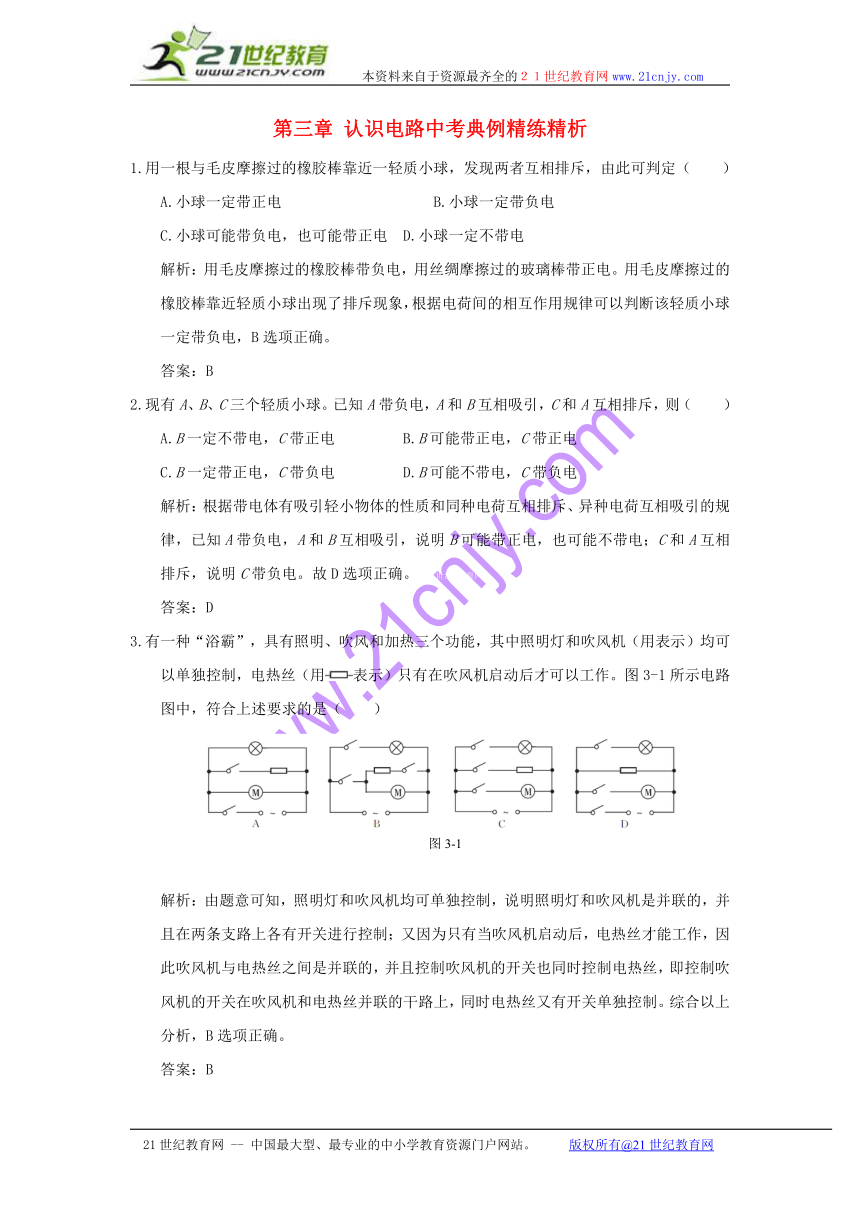

第三章 认识电路中考典例精练精析
1.用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可判定（　　）
A.小球一定带正电 B.小球一定带负电
C.小球可能带负电，也可能带正电 D.小球一定不带电
解析：用毛皮摩擦过的橡胶棒带负电，用丝绸 ( http: / / www.21cnjy.com )摩擦过的玻璃棒带正电。用毛皮摩擦过的橡胶棒靠近轻质小球出现了排斥现象，根据电荷间的相互作用规律可以判断该轻质小球一定带负电，B选项正确。【来源：21·世纪·教育·网】
答案：B
2.现有A、B、C三个轻质小球。已知A带负电，A和B互相吸引，C和A互相排斥，则（　　）
A.B一定不带电，C带正电 B.B可能带正电，C带正电
C.B一定带正电，C带负电 D.B可能不带电，C带负电
解析：根据带电体有吸引轻小物体的性质和同种 ( http: / / www.21cnjy.com )电荷互相排斥、异种电荷互相吸引的规律，已知A带负电，A和B互相吸引，说明B可能带正电，也可能不带电；C和A互相排斥，说明C带负电。故D选项正确。21·世纪*教育网
答案：D
3.有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示）均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。图3-1所示电路图中，符合上述要求的是（　　）www-2-1-cnjy-com
解析：由题意可知，照明灯和吹风机均可单独控 ( http: / / www.21cnjy.com )制，说明照明灯和吹风机是并联的，并且在两条支路上各有开关进行控制；又因为只有当吹风机启动后，电热丝才能工作，因此吹风机与电热丝之间是并联的，并且控制吹风机的开关也同时控制电热丝，即控制吹风机的开关在吹风机和电热丝并联的干路上，同时电热丝又有开关单独控制。综合以上分析，B选项正确。2·1·c·n·j·y
答案：B

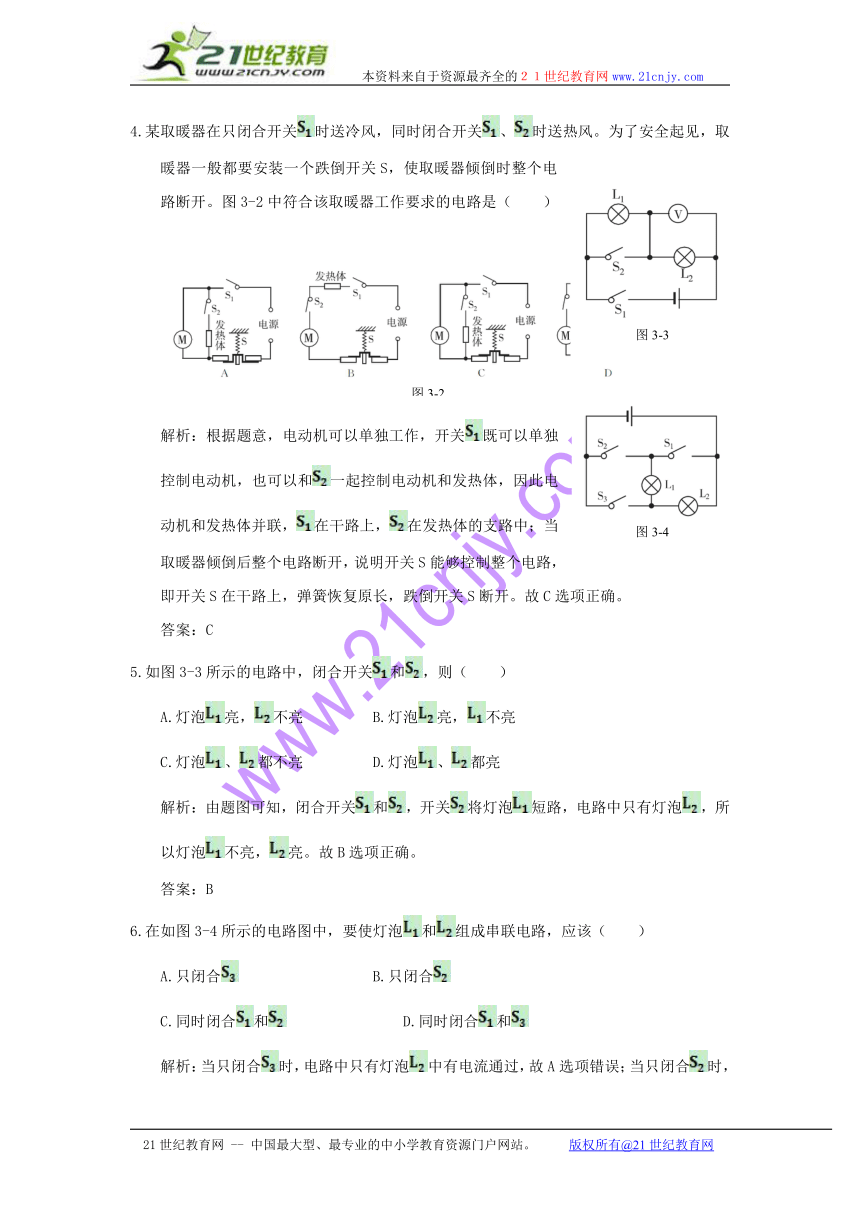

4.某取暖器在只闭合开关时送冷风，同时闭合开关、时送热风。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。图3-2中符合该取暖器工作要求的电路是（　　）2-1-c-n-j-y
解析：根据题意，电动机可以单独工作，开关既可以单独控制电动机，也可以和一起控制电动机和发热体，因此电动机和发热体并联，在干路上，在发热体的支路中；当取暖器倾倒后整个电路断开，说明开关S能够控制整个电路，即开关S在干路上，弹簧恢复原长，跌倒开关S断开。故C选项正确。　　21*cnjy*com
答案：C
5.如图3-3所示的电路中，闭合开关和，则（　　）
A.灯泡亮，不亮 B.灯泡亮，不亮
C.灯泡、都不亮 D.灯泡、都亮
解析：由题图可知，闭合开关和，开关将灯泡短路，电路中只有灯泡，所以灯泡不亮，亮。故B选项正确。【来源：21cnj*y.co*m】
答案：B
6.在如图3-4所示的电路图中，要使灯泡和组成串联电路，应该（　　）
A.只闭合 B.只闭合
C.同时闭合和 D.同时闭合和
解析：当只闭合时，电路中只有灯泡中有电流通过，故A选项错误；当只闭合时，电流流向为电源正极→灯泡→灯泡→开关→电源负极，这时电流依次流过灯泡和，所以灯泡和组成串联电路，故B选项正确；同时闭合和，则电源两端直接用导线连接起来，造成电源短路，这是绝对不允许的，故C选项错误；同时闭合和，这时电流分别流过灯泡和，所以灯泡和组成并联电路，故D选项错误。21cnjy.com
答案：B
7. 如图3-5所示，电路元件及导线连接均完好，闭合开关、，则（　　）
A.不能发光，能发光
B.能发光，不能发光
C.、都能发光
D.、都不能发光
解析：当开关、都闭合时，被短路，无电流通过，所以不能发光，能发光，故B选项正确。
答案：B
8. 如图3-6是在科技馆 ( http: / / www.21cnjy.com )看到的静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是______（选填“导体”或“绝缘体”），电荷通过人体传到头发上，由于头发______________________而竖起来。21教育网
解析：由于人体是导体，当人接触静电球时 ( http: / / www.21cnjy.com )，静电球上的电荷就转移到人的头发上，由于同种电荷相互排斥，所以头发会竖起来，呈现出“怒发冲冠”的情景。
答案：导体　带同种电荷互相排斥
9. 声控开关在静音时处于断开状态 ( http: / / www.21cnjy.com )，在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从哪端进入，电灯都能接通电源发光，请用笔画线代替导线将图3-7中的电路连接完整。
解析：由题意可知，两个声控开关互不影响，可以独立控制灯的亮灭，故两开关应并联。
答案：如图3-8所示。
10. 综合作图——小雨房间的灯：
小雨的房间里有两盏灯。总开关闭合后，若将单刀双掷开关拨至a处，房间吸顶灯亮；若将拨至b处，壁灯亮，并且可以通过开关、控制，使它有三个不同的亮度。21世纪教育网版权所有
现有一个电源、一个单刀双掷开关、三个开关、两个灯泡、两个相同的定值电阻和若干导线，请你设计上述电路，并将电路图画在方框内。21·cn·jy·com
解析：电路总开关与电源直接相连，要求单刀双掷开关分别控制灯和，所以单刀双掷开关所能掷向的两个支路分别接灯和，又要求灯要有三个不同的亮度，这就需要在灯这个支路上串联不同的电阻，但题中只提供了两个相同的定值电阻，这就要想办法将这两个相同的定值电阻通过开关、连接在电路中得到不同的电阻值，如两个电阻都不用（即将两个电阻都短路）、只连入一个电阻、两个电阻串联、两个电阻并联等。www.21-cn-jy.com
答案：如图3-9所示。
【注】其他解法只要正确也可。
