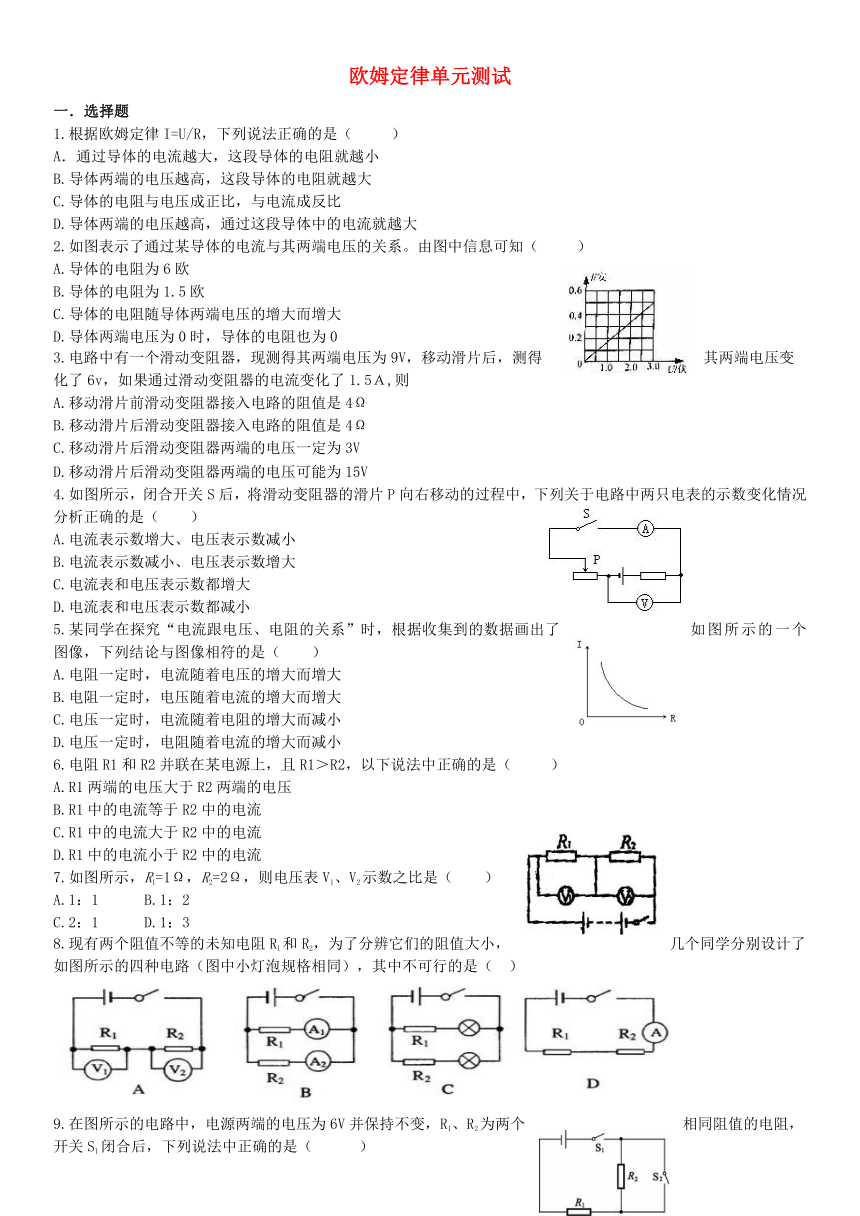

九年级物理上册 第五章 欧姆定律单元综合测试 教科版

欧姆定律单元测试
一．选择题
1.根据欧姆定律I=U/R，下列说法正确的是（ ）
A．通过导体的电流越大，这段导体的电阻就越小
B.导体两端的电压越高，这段导体的电阻就越大
C.导体的电阻与电压成正比，与电流成反比
D.导体两端的电压越高，通过这段导体中的电流就越大
2.如图表示了通过某导体的电流与其两端电 ( http: / / www.21cnjy.com )压的关系。由图中信息可知（ ）
A.导体的电阻为6欧
B.导体的电阻为1.5欧
C.导体的电阻随导体两端电压的增大而增大
D.导体两端电压为0时，导体的电阻也为0
3.电路中有一个滑动变阻器，现测得其两端电压为9V，移动滑片后，测得其两端电压变化了6v，如果通过滑动变阻器的电流变化了1.5Ａ,则　　
A.移动滑片前滑动变阻器接入电路的阻值是4Ω
B.移动滑片后滑动变阻器接入电路的阻值是4Ω
C.移动滑片后滑动变阻器两端的电压一定为3V
D.移动滑片后滑动变阻器两端的电压可能为15V
4.如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（ ）
A.电流表示数增大、电压表示数减小
B.电流表示数减小、电压表示数增大
C.电流表和电压表示数都增大
D.电流表和电压表示数都减小
5.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像，下列结论与图像相符的是（ ）
A.电阻一定时，电流随着电压的增大而增大
B.电阻一定时，电压随着电流的增大而增大
C.电压一定时，电流随着电阻的增大而减小
D.电压一定时，电阻随着电流的增大而减小
6.电阻R1和R2并联在某电源上，且R1＞R2，以下说法中正确的是（ ）
A.R1两端的电压大于R2两端的电压
B.R1中的电流等于R2中的电流
C.R1中的电流大于R2中的电流
D.R1中的电流小于R2中的电流
7.如图所示，R1=1Ω，R2=2Ω，则电压表V1、V2示数之比是（ ）
A.1：1 B.1：2
C.2：1 D.1：3
8.现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路（图中小灯泡规格相同），其中不可行的是（　）
( http: / / www.21cnjy.com )
9.在图所示的电路中，电源两端的电压为6V ( http: / / www.21cnjy.com )并保持不变，R1、R2为两个相同阻值的电阻，开关S1闭合后，下列说法中正确的是（ 　）
A.开关S2断开时，R1两端的电压为3V
B.开关S2闭合时，R2两端的电压为6V
C.开关S2断开时，R1两端的电压为6V
D.开关S2闭合时，R1两端的电压为3V

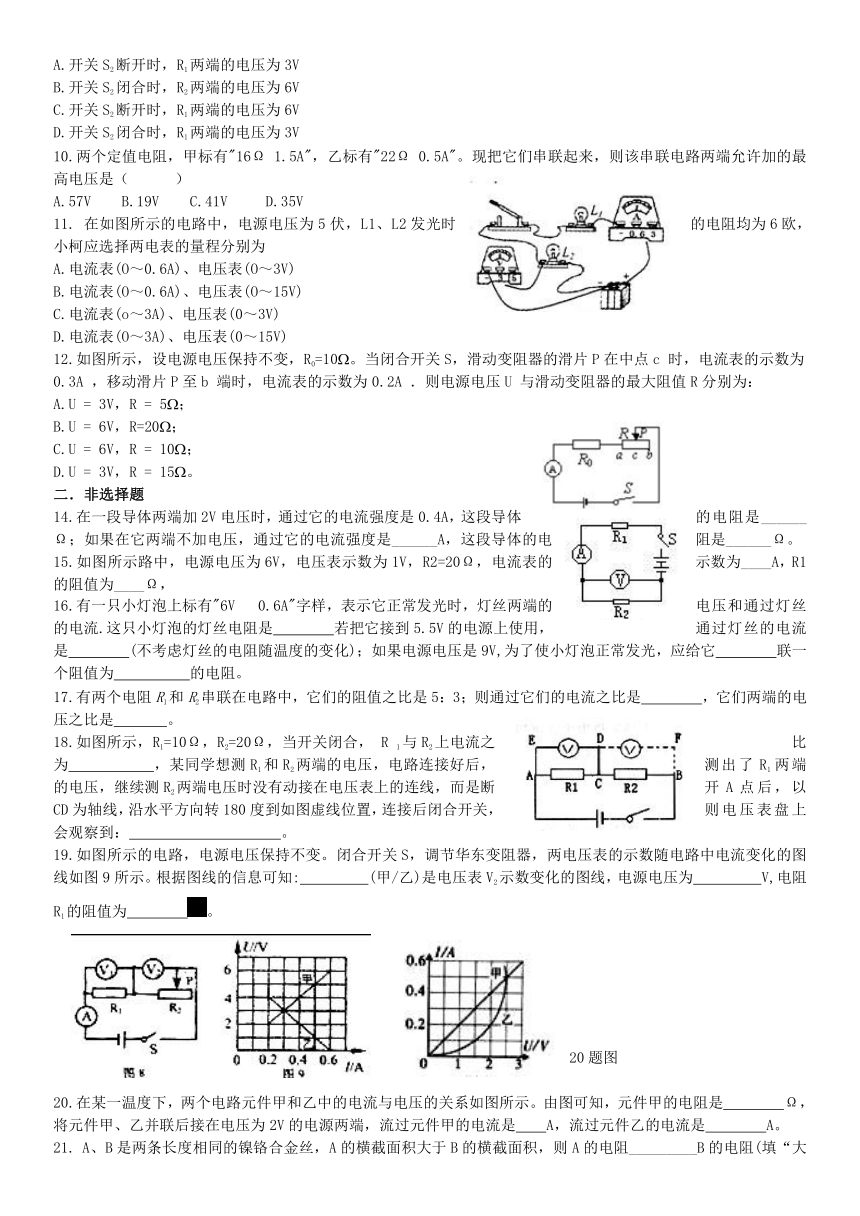

10.两个定值电阻，甲标有"16Ω 1.5 ( http: / / www.21cnjy.com )A"，乙标有"22Ω 0.5A"。现把它们串联起来，则该串联电路两端允许加的最高电压是（ 　）
A.57V B.19V C.41V D.35V
11. 在如图所示的电路中 ( http: / / www.21cnjy.com )，电源电压为5伏，L1、L2发光时的电阻均为6欧， 小柯应选择两电表的量程分别为
A.电流表(O～0.6A)、电压表(O～3V)
B.电流表(O～0.6A)、电压表(O～15V)
C.电流表(o～3A)、电压表(0～3V)
D.电流表(O～3A)、电压表(0～15V)
12.如图所示，设电源电压保持不变，R ( http: / / www.21cnjy.com )0=10。当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：
A.U = 3V，R = 5；
B.U = 6V，R=20；
C.U = 6V，R = 10；
D.U = 3V，R = 15。
二．非选择题
14.在一段导体两端加2V电压时， ( http: / / www.21cnjy.com )通过它的电流强度是0.4A，这段导体的电阻是______Ω；如果在它两端不加电压，通过它的电流强度是______A，这段导体的电阻是______Ω。
15.如图所示路中，电源电压为6V，电压表示数为1V，R2=20Ω，电流表的示数为____A，R1的阻值为____Ω，
16.有一只小灯泡上标有"6V ( http: / / www.21cnjy.com ) 0.6A"字样，表示它正常发光时，灯丝两端的电压和通过灯丝的电流.这只小灯泡的灯丝电阻是 若把它接到5.5V的电源上使用，通过灯丝的电流是 (不考虑灯丝的电阻随温度的变化)；如果电源电压是9V,为了使小灯泡正常发光，应给它 联一个阻值为 的电阻。
17.有两个电阻R1和R2串联在电路中，它们 ( http: / / www.21cnjy.com )的阻值之比是5：3；则通过它们的电流之比是 ，它们两端的电压之比是 。
18.如图所示，R1=10Ω，R2=20Ω，当开关闭合， R 1与R2上电流之比为 ，某同学想测R1和R2两端的电压，电路连接好后，测出了R1两端的电压，继续测R2两端电压时没有动接在电压表上的连线，而是断开A点后，以CD为轴线，沿水平方向转180度到如图虚线位置，连接后闭合开关，则电压表盘上会观察到： 。
19.如图所示的电路，电源电压保持不变。闭合开关S，调节华东变阻器，两电压表的示数随电路中电流变化的图线如图9所示。根据图线的信息可知: (甲/乙)是电压表V2示数变化的图线，电源电压为 V,电阻R1的阻值为 。
20题图
20.在某一温度下，两个电 ( http: / / www.21cnjy.com )路元件甲和乙中的电流与电压的关系如图所示。由图可知，元件甲的电阻是　　　　Ω，将元件甲、乙并联后接在电压为2V的电源两端，流过元件甲的电流是　　A，流过元件乙的电流是　　　　A。
21. A、B是两条长度 ( http: / / www.21cnjy.com )相同的镍铬合金丝，A的横截面积大于B的横截面积，则A的电阻_________B的电阻(填“大于”、“小于”或“等于”，下同)；若将它们串联后接入电路，A两端的电压_________B两端的电压；若将它们并联后接入电路，通过A的电流_________通过B的电流。
22.手边有一根1m长的均匀合金电阻丝 ( http: / / www.21cnjy.com )，加在它两端的电压为6V时，通过的电流是0.24A，现需要一根10Ω的电阻丝，只要在这根合金电阻丝上截取______cm长的一段就行了。
23.如图是一种可以改变收音机大小的电 ( http: / / www.21cnjy.com )路元件结构示意图，A、B、C是固定的铜片，d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片。为了使滑片e顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片 接入电路。
24.如图所示，甲图中鸟A提示鸟B ( http: / / www.21cnjy.com )：“快飞，你会触电的！”鸟B说：“你怎么不怕？”乙图中电压表提示电流表：“你不能直接连在电源两极上，会把你烧坏的！”请你选择两幅图中的一幅图解释原因．
25.小刚在“探究通过导体的电流与电压、电阻的关系”实验中。
（1）他应采用的实验方法是 　　 　　　 　 ；
（2）在研究电压的变化对电流的影响时，他 ( http: / / www.21cnjy.com )连接的电路如图所示。但电路中有一根导线接错了，请你用笔在图中将接错的导线打上“×”，把正确的接线画上，并在虚线框内设计出实验数据记录的表格；
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
（3）在研究电阻对电流的影响时，把定 ( http: / / www.21cnjy.com )值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：调节滑动变阻器的滑片，保持　　　　　 　　　　　　不变。
（4）如果小亮在实验中发现电流表、电压 ( http: / / www.21cnjy.com )表的读数都偏大，调节滑动变阻器的滑片时，两表示数均无变化，适当减小电源电压后，两表示数才相应减小。你认为出现这一故障的原因是： 　　　 　 　　　　　　　　　　 。
（5）利用本实验的器材，你还能进行的实验有：
① 　　　 　　　；② 　 　　。
26.某实验小组按照课本要求探 ( http: / / www.21cnjy.com )究并联电路中电流的关系，他们设计的电路如图11所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：
⑴通过对上面数据的分析,可以得出是: ______________________________________
⑵测量三次的目的是：________________________________ ，在实验中我们可以采用 的方法改变电流的大小从而进行三次实验；
⑶结合你用一个电流表做实验时的体会，提出一 ( http: / / www.21cnjy.com )条对本实验的改进意见：____________________________________________。
27.下面是小聪和小明做“测量定值电阻Rx”的实验
（1）图甲是小聪设计的测电阻而连接的电路，尚未完整，请用笔画线代替导线，把电路连接好，使滑动变阻器的滑片向右滑动时，电流表的读数变大；
（2）小聪在正确连接后，闭合 ( http: / / www.21cnjy.com )开关，发现电压表的指针有明显偏转，电流表的指针几乎没有偏转，该故障的原因是　 　（选择下列故障原因的字母代号）
A、电阻Rx短路 B、电阻Rx断路
C、电源接线接触不良 D、电流表断路
（3）小聪在排除了电路故障后，先把滑动 ( http: / / www.21cnjy.com )变阻器的滑片调到最　 　（选“左”或“右”）端，闭合开关，再调节滑动变阻器的滑片，测得多组数据，并由这些数据计算得定值电阻Rx的阻值为9.8Ω．
（4）小明在实验时，发现电压表已损坏， ( http: / / www.21cnjy.com )他设计了如图乙所示的电路进行试验，先把滑动电阻器的滑片调到电阻值最大处，闭合开关S1、S2，电流表的读数如图丙所示，为　 　A；保持滑动变阻器的滑片不动，闭合开关S1，断开开关S2时，电流表的示数为0.3A，已知滑动变阻器R1规格为“20Ω 1A”根据小明测得的数据计算出定值电阻Rx的阻值是　 　Ω．（设电源电压恒定）
（5）比较小聪和小明的实验，你认为　 　的实验结果更准确，理由是　 　
．
( http: / / www.21cnjy.com )
28.为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示。当酒精气体的浓度为0时，R1的电阻为60 Ω。在图乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω。求：
(1) 当被检测者的酒精气体的浓度为0时，电压的示数是多少；
(2)现在国际公认的酒驾标准是0.2mg/ml 酒精气体浓度0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。
( http: / / www.21cnjy.com )
A
B
C
D
图13
