九年级物理上册 第五章 欧姆定律欧姆定律复习课3 （新版）教科版

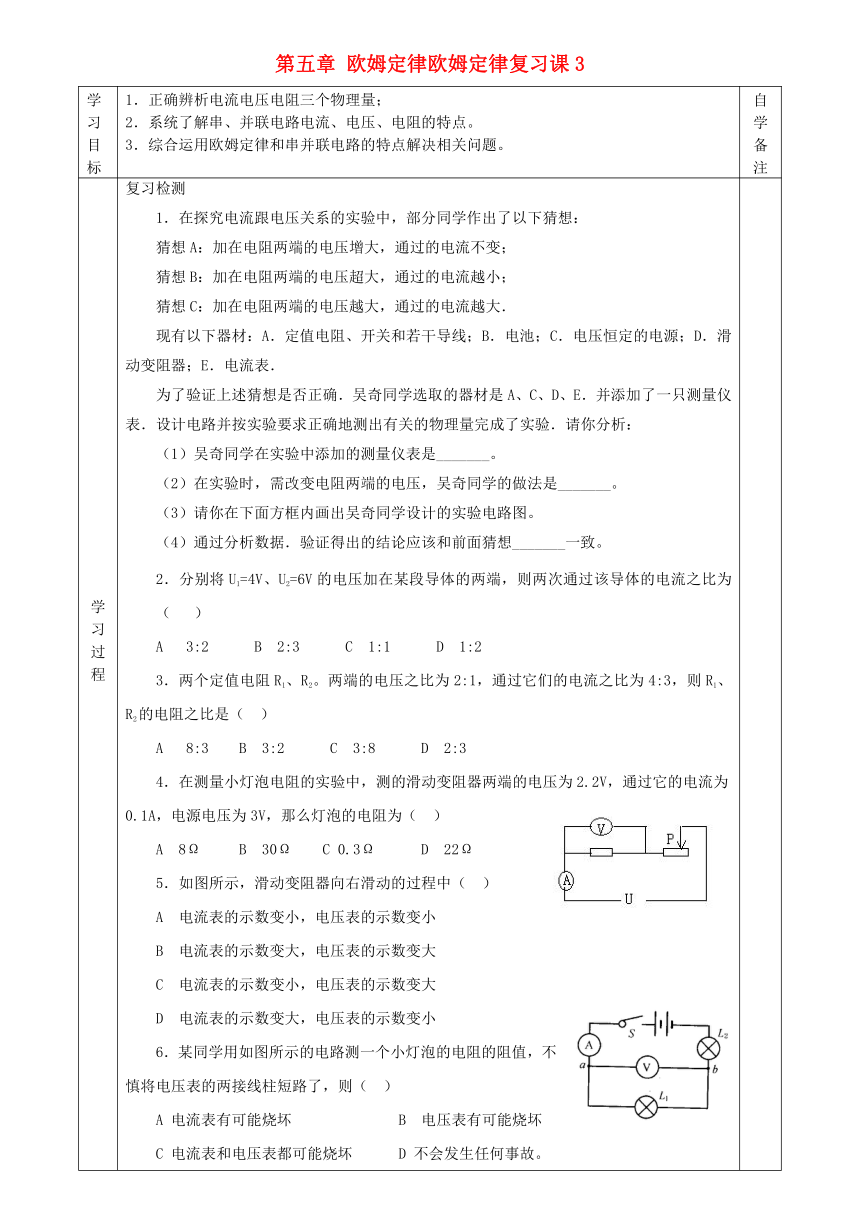

第五章 欧姆定律欧姆定律复习课3
学习目标 1．正确辨析电流电压电阻三个物理量；2．系统了解串、并联电路电流、电压、电阻的特点。3．综合运用欧姆定律和串并联电路的特点解决相关问题。 自学备注
学习过程 复习检测1．在探究电流跟电压关系的实验中，部分同学作出了以下猜想：猜想A：加在电阻两端的电压增大，通过的电流不变；猜想B：加在电阻两端的电压超大，通过的电流越小；猜想C：加在电阻两端的电压越大，通过的电流越大．现有以下器材：A．定值电阻、开关和若干导线；B．电池；C．电压恒定的电源；D．滑动变阻器；E．电流表．为了验证上述猜想是否正确．吴奇同学选取的 ( http: / / www.21cnjy.com )器材是A、C、D、E．并添加了一只测量仪表．设计电路并按实验要求正确地测出有关的物理量完成了实验．请你分析：（1）吴奇同学在实验中添加的测量仪表是_______。（2）在实验时，需改变电阻两端的电压，吴奇同学的做法是_______。（3）请你在下面方框内画出吴奇同学设计的实验电路图。（4）通过分析数据．验证得出的结论应该和前面猜想_______一致。2．分别将U1=4V、U2=6V的电压加在某段导体的两端，则两次通过该导体的电流之比为（ ）A 3:2 B 2:3 C 1:1 D 1:23．两个定值电阻R1、R2。两端的电压之比为2:1，通过它们的电流之比为4:3，则R1、R2的电阻之比是（ ）A 8:3 B 3:2 C 3:8 D 2:34．在测量小灯泡电阻的实验中，测的滑动变阻器两端的电压为2.2V，通过它的电流为0.1A，电源电压为3V，那么灯泡的电阻为（ ）A 8Ω B 30Ω C 0.3Ω D 22Ω5．如图所示，滑动变阻器向右滑动的过程中（ ）A 电流表的示数变小，电压表的示数变小B 电流表的示数变大，电压表的示数变大C 电流表的示数变小，电压表的示数变大D 电流表的示数变大，电压表的示数变小6．某同学用如图所示的电路测一个小灯泡的电阻的阻值，不慎将电压表的两接线柱短路了，则（ ）A 电流表有可能烧坏 B 电压表有可能烧坏C 电流表和电压表都可能烧坏 D 不会发生任何事故。7．为了用实验验证串联电路的等效电阻，现提供器材：5Ω、10Ω、15Ω定值电阻，请设计实验方案，在右面空白处画出实验电路图.实验时,首先观察并记录 ,再用 法测出串联的总电阻.简述实验方法及实验结果分析方法。8．如图71所示电路，电源电压U=12V， ( http: / / www.21cnjy.com )滑动变阻器R的最大电阻值为20Ω，灯泡的电阻RL=4Ω，当滑动变阻器的滑片P从一端滑动到另一端的过程中，电流表与电压表示数的变化范围分别是多少？ ( http: / / www.21cnjy.com )10．现给你一只已知阻值的定值电阻R0、一只电压表、电池组、两只开关、足量的导线，要求测出一只未知电阻的阻值Rx.画出实验电路图；简述实验过程，并用已知量和测量量表示出Rx.要求：实验过程中不得拆装导线或元件.
目标反思
