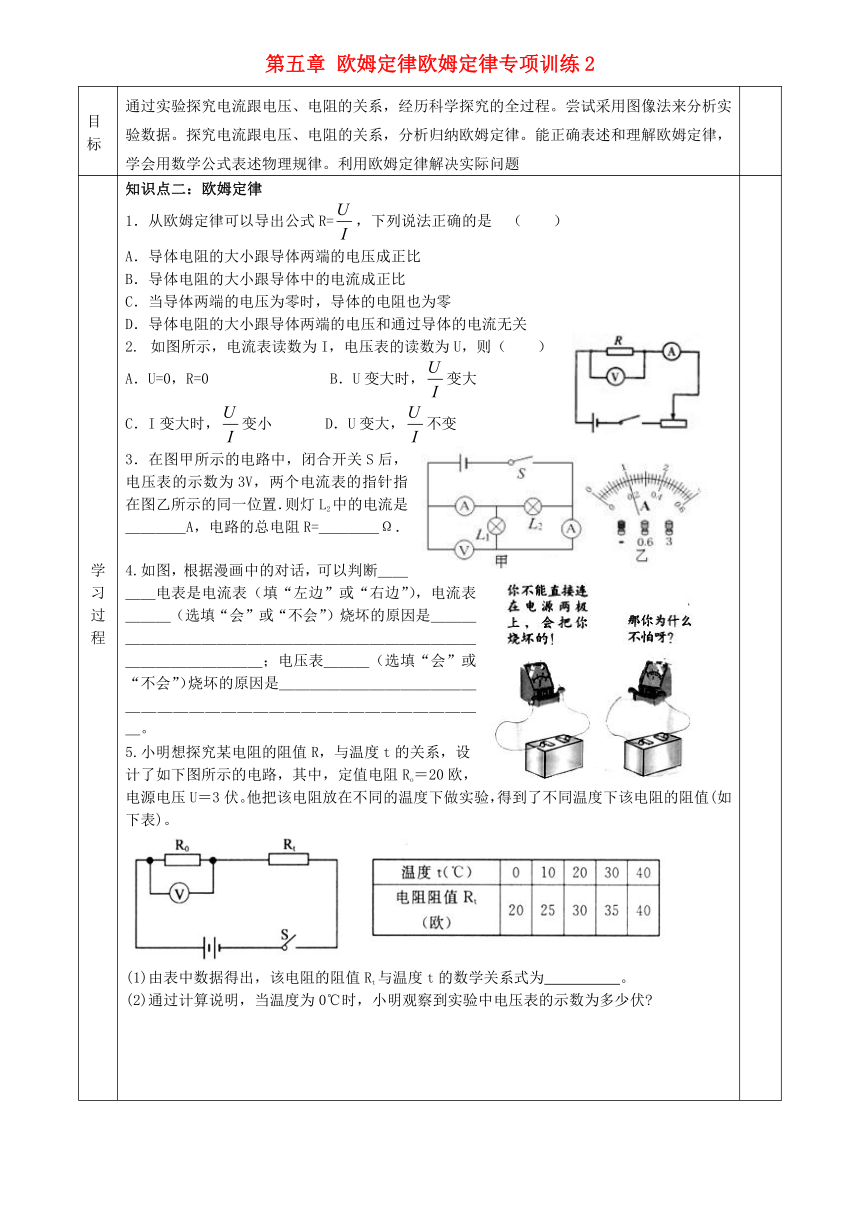

第五章 欧姆定律欧姆定律专项训练2
目标 通过实验探究电流跟电压、电阻的关系，经历 ( http: / / www.21cnjy.com )科学探究的全过程。尝试采用图像法来分析实验数据。探究电流跟电压、电阻的关系，分析归纳欧姆定律。能正确表述和理解欧姆定律，学会用数学公式表述物理规律。利用欧姆定律解决实际问题
学习过程 知识点二：欧姆定律1．从欧姆定律可以导出公式R=，下列说法正确的是 （　　）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成正比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关2. 如图所示，电流表读数为I，电压表的读数为U，则（　　）A．U=0，R=0 B．U变大时，变大C．I变大时，变小 D．U变大，不变3．在图甲所示的电路中，闭合开关S后，电压表的示数为3V，两个电流表的指针指在图乙所示的同一位置．则灯L2中的电流是＿＿＿＿A，电路的总电阻R=＿＿＿＿Ω．4.如图，根据漫画中的对话，可以判断＿＿＿ ( http: / / www.21cnjy.com )＿电表是电流表（填“左边”或“右边”），电流表＿＿＿（选填“会”或“不会”）烧坏的原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；电压表＿＿＿（选填“会”或“不会”）烧坏的原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。5.小明想探究某电阻的阻值R，与温度t的关 ( http: / / www.21cnjy.com )系，设计了如下图所示的电路，其中，定值电阻Ro＝20欧，电源电压U＝3伏。他把该电阻放在不同的温度下做实验，得到了不同温度下该电阻的阻值(如下表)。 ( http: / / www.21cnjy.com )(1)由表中数据得出，该电阻的阻值Rt与温度t的数学关系式为 。(2)通过计算说明，当温度为0℃时，小明观察到实验中电压表的示数为多少伏 ( http: / / www.21cnjy.com )
