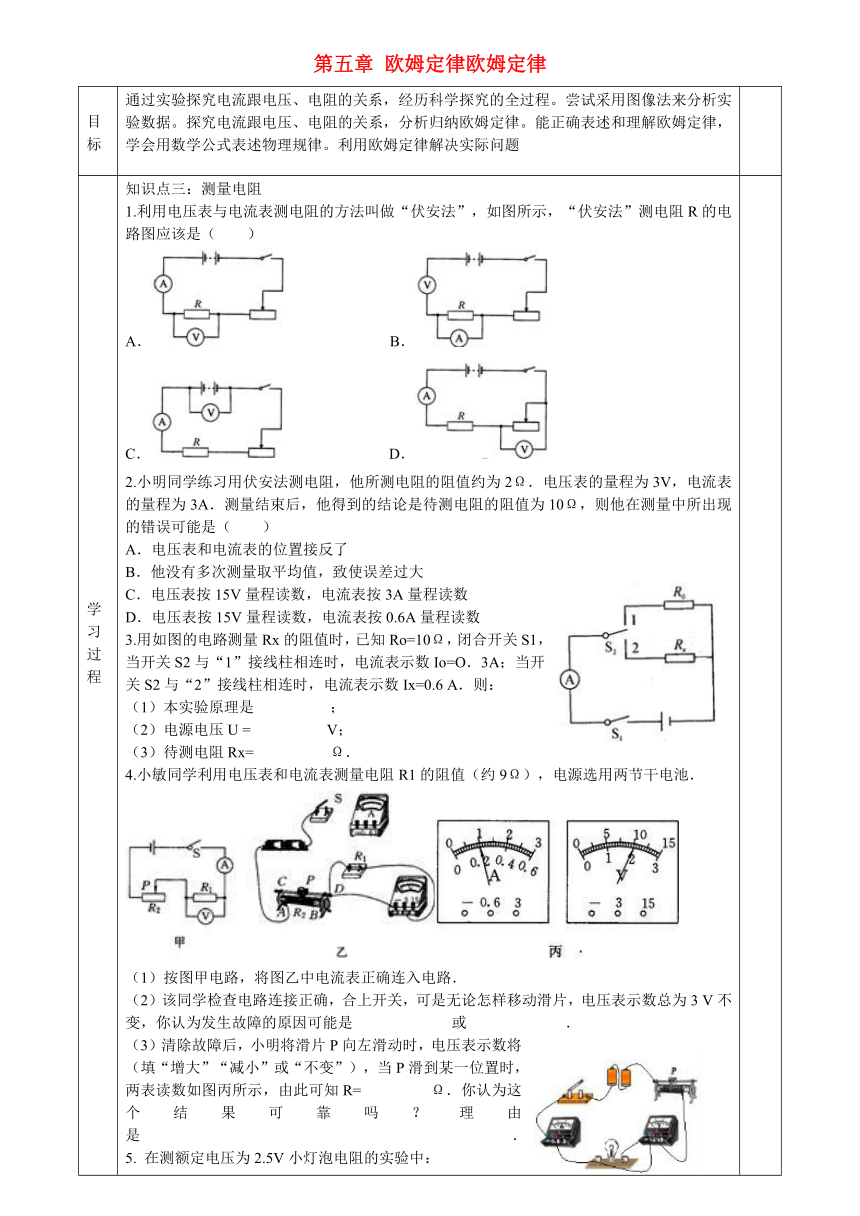

第五章 欧姆定律欧姆定律
目标 通过实验探究电流跟电压、电阻的关系，经历 ( http: / / www.21cnjy.com )科学探究的全过程。尝试采用图像法来分析实验数据。探究电流跟电压、电阻的关系，分析归纳欧姆定律。能正确表述和理解欧姆定律，学会用数学公式表述物理规律。利用欧姆定律解决实际问题
学习过程 知识点三：测量电阻1.利用电压表与电流表测电阻的方法叫做“伏安法”，如图所示，“伏安法”测电阻R的电路图应该是（　　）A． ( http: / / www.21cnjy.com ) B． ( http: / / www.21cnjy.com ) C． ( http: / / www.21cnjy.com ) D． ( http: / / www.21cnjy.com )2.小明同学练习用伏安法测电阻，他所测电阻 ( http: / / www.21cnjy.com )的阻值约为2Ω．电压表的量程为3V，电流表的量程为3A．测量结束后，他得到的结论是待测电阻的阻值为10Ω，则他在测量中所出现的错误可能是（　　）A．电压表和电流表的位置接反了B．他没有多次测量取平均值，致使误差过大C．电压表按15V量程读数，电流表按3A量程读数D．电压表按15V量程读数，电流表按0.6A量程读数3.用如图的电路测量Rx的阻值时，已知Ro ( http: / / www.21cnjy.com )=10Ω，闭合开关S1，当开关S2与“1”接线柱相连时，电流表示数Io=O．3A；当开关S2与“2”接线柱相连时，电流表示数Ix=0.6 A．则：
（1）本实验原理是 ；（2）电源电压U = V；（3）待测电阻Rx= Ω．4.小敏同学利用电压表和电流表测量电阻R1的阻值（约9Ω），电源选用两节干电池．
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
（1）按图甲电路，将图乙中电流表正确连入电路．
（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3 V不变，你认为发生故障的原因可能是 或 ．
（3）清除故障后，小明将滑片P向左滑动时，电压表示数将 （填“增大”“减小”或“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R= Ω．你认为这个结果可靠吗？理由是 ．5. 在测额定电压为2.5 ( http: / / www.21cnjy.com )V小灯泡电阻的实验中：
（1）如图所示，小明同学所连接的电路存在错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线在图中画出正确的接法．
（2）电路正确连接后，闭合开关后小灯泡不发光，电流表有示数，电压表几乎没有示数，出现这一故障的原因可能是 ． ( http: / / www.21cnjy.com )
