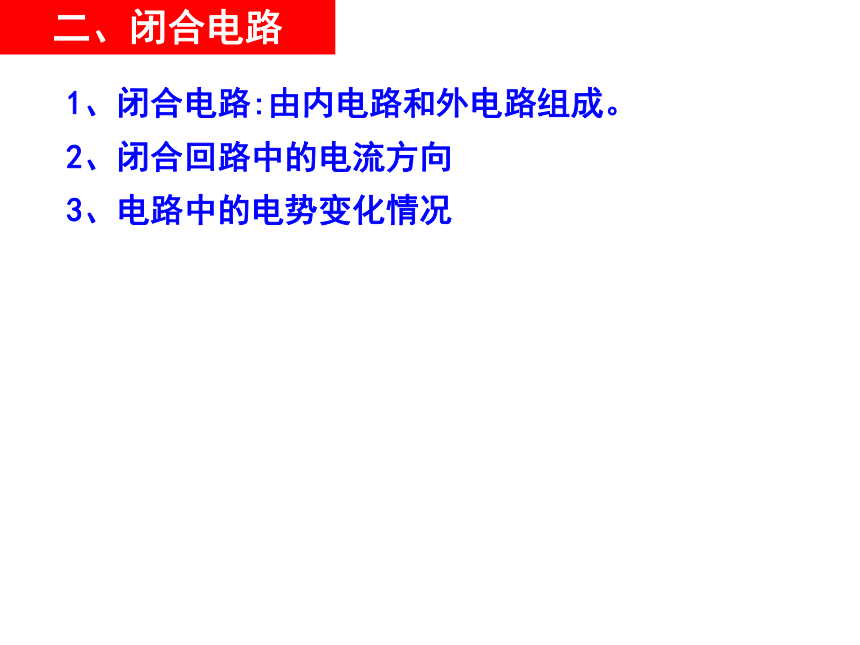

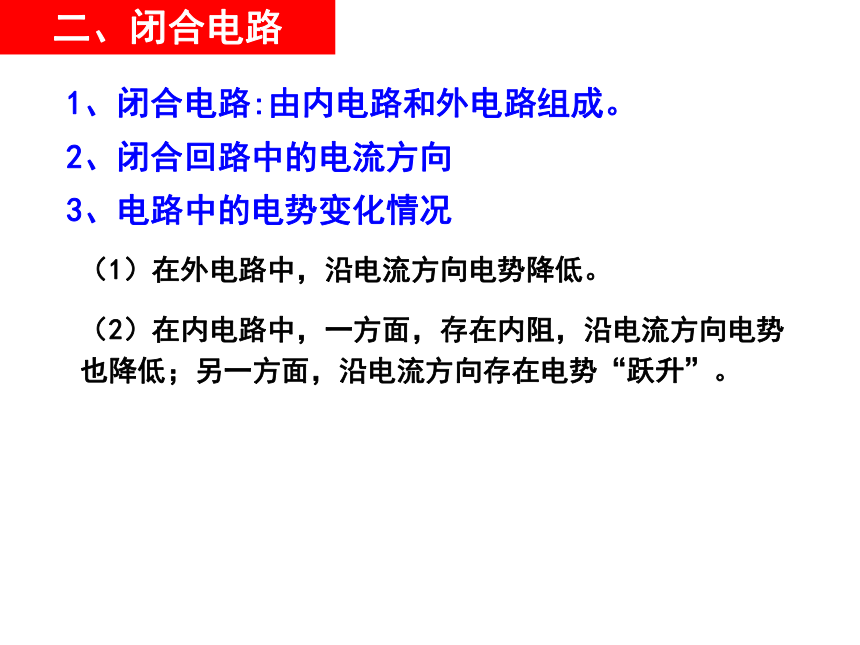

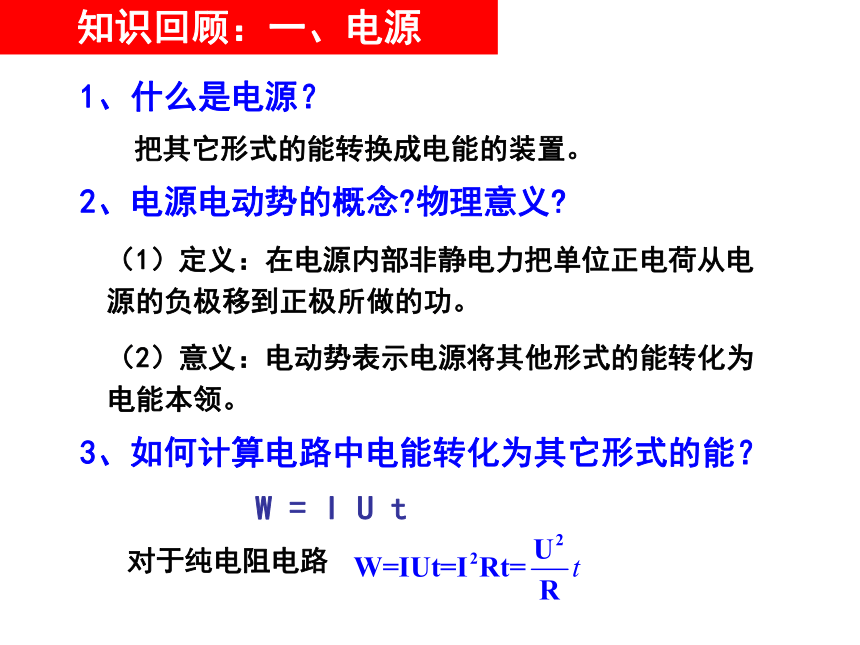

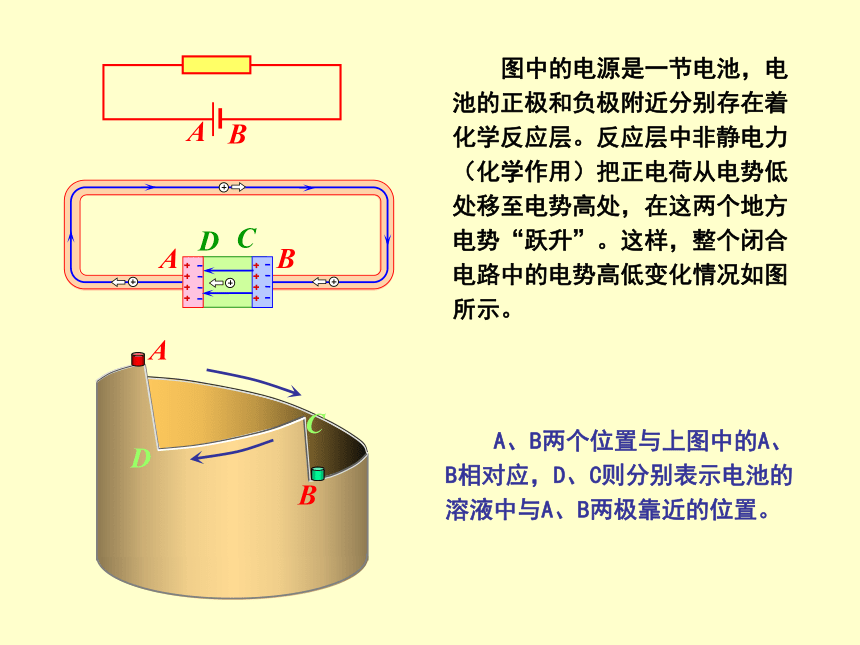

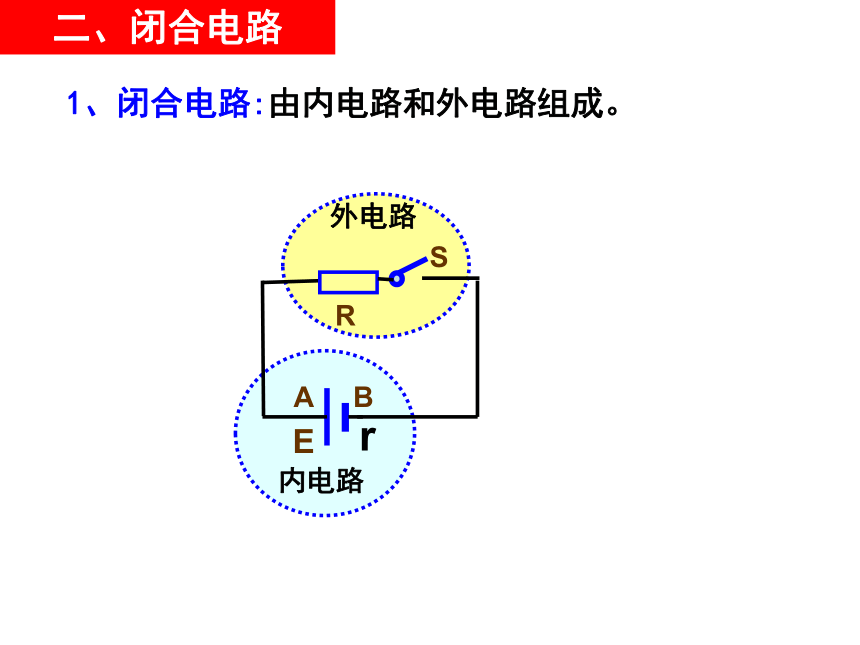

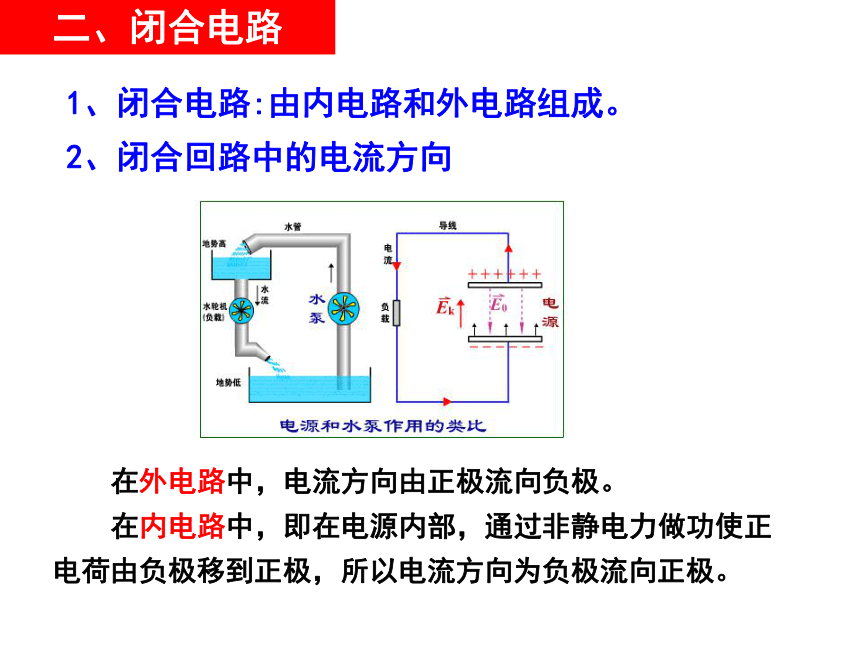

2-7闭合电路的欧姆定律1、什么是电源？2、电源电动势的概念物理意义把其它形式的能转换成电能的装置。 （1）定义：在电源内部非静电力把单位正电荷从电源的负极移到正极所做的功。（2）意义：电动势表示电源将其他形式的能转化为电能本领。3、如何计算电路中电能转化为其它形式的能？W = I U t对于纯电阻电路知识回顾：一、电源 二、闭合电路1、闭合电路:由内电路和外电路组成。外电路内电路1、闭合电路:由内电路和外电路组成。2、闭合回路中的电流方向 在外电路中，电流方向由正极流向负极。组卷网 在内电路中，即在电源内部，通过非静电力做功使正电荷由负极移到正极，所以电流方向为负极流向正极。二、闭合电路1、闭合电路:由内电路和外电路组成。2、闭合回路中的电流方向3、电路中的电势变化情况二、闭合电路 图中的电源是一节电池，电池的正极和负极附近分别存在着化学反应层。反应层中非静电力（化学作用）把正电荷从电势低处移至电势高处，在这两个地方电势“跃升”。这样，整个闭合电路中的电势高低变化情况如图所示。
