文档简介

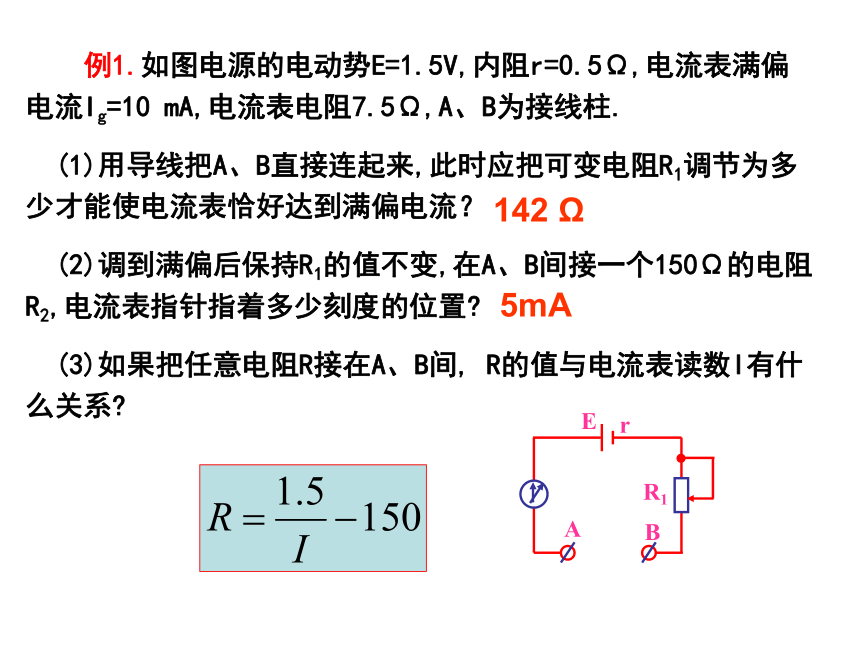

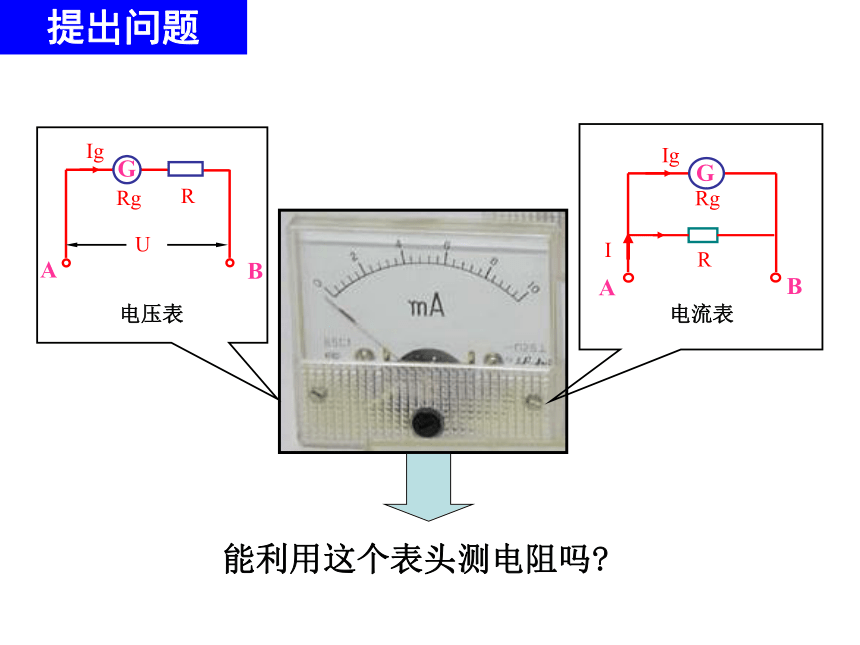

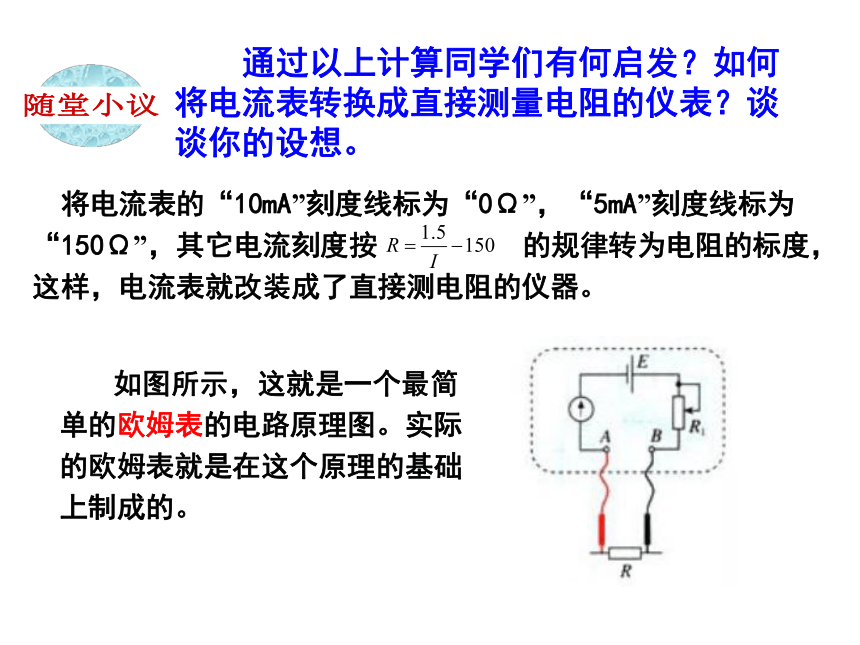

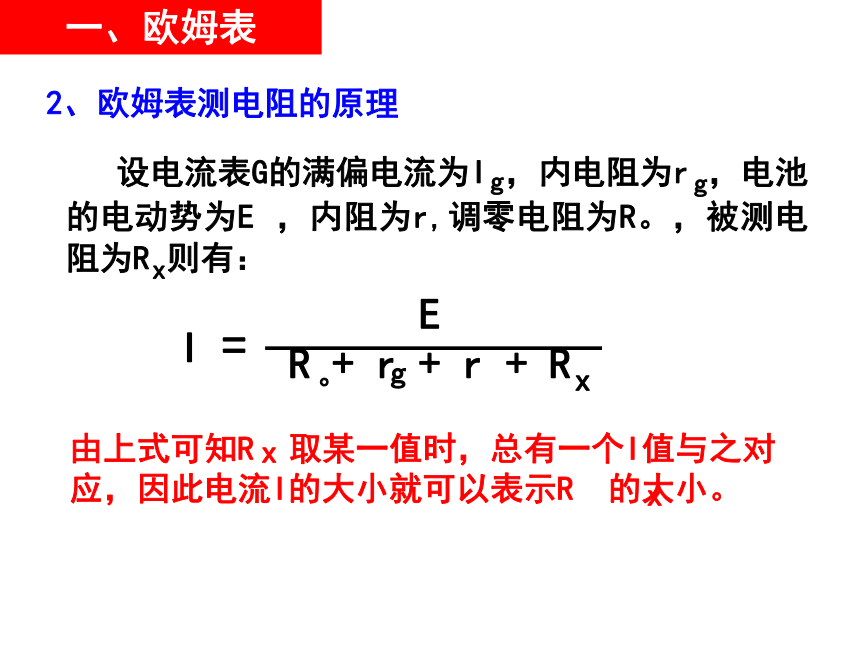

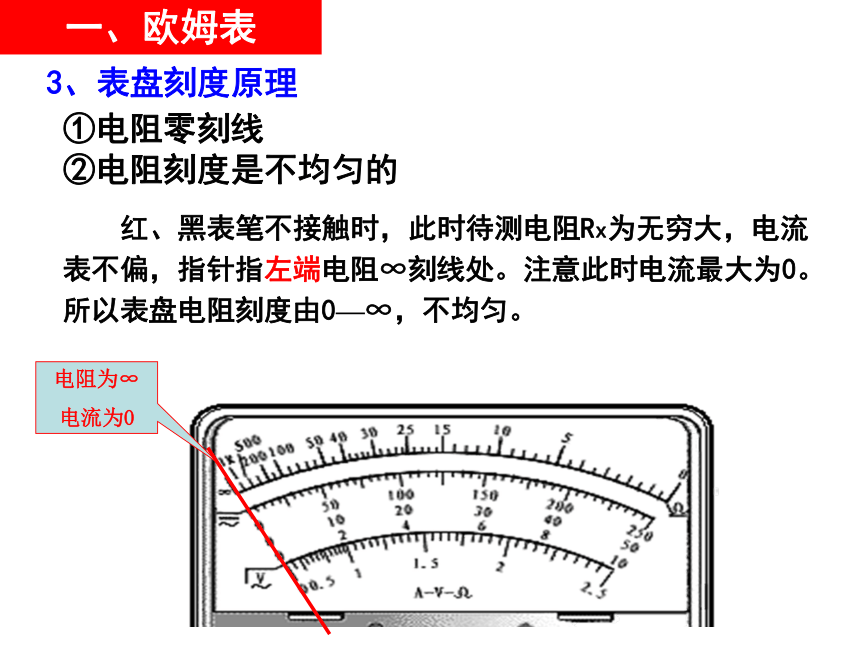

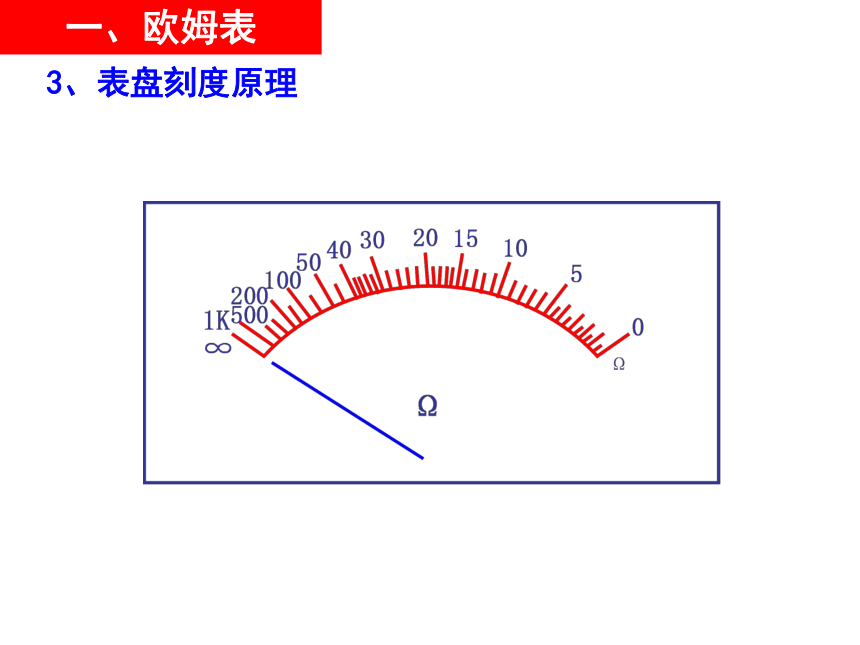

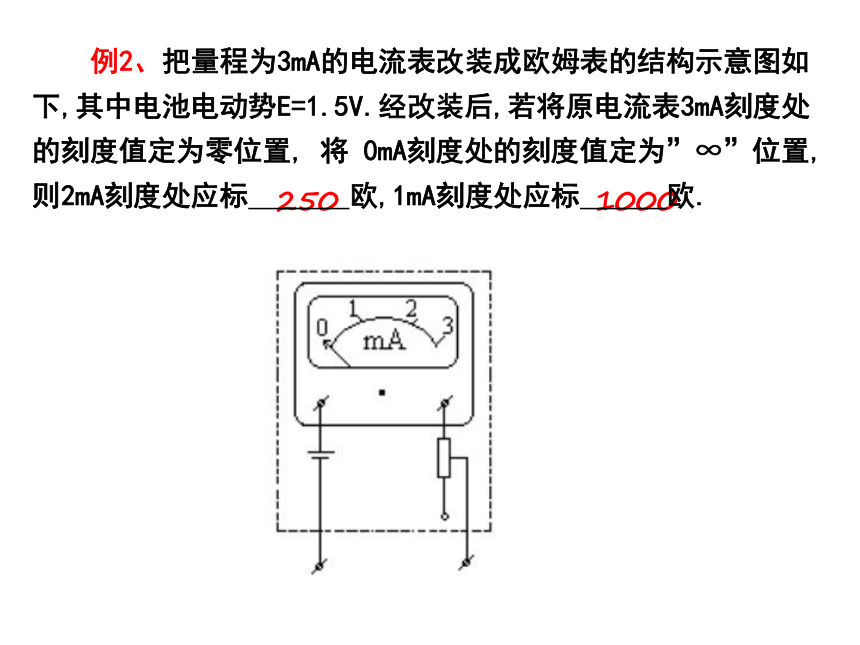

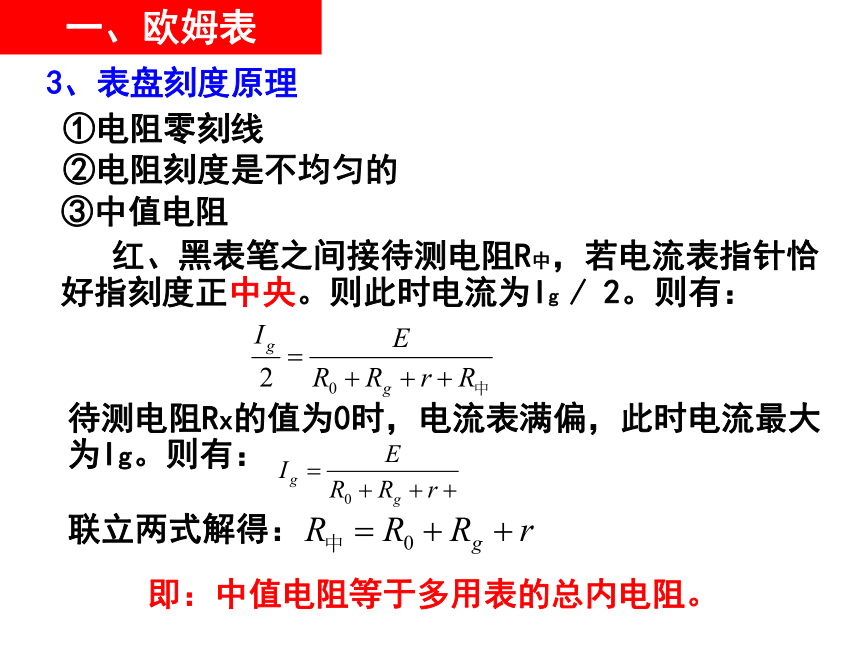

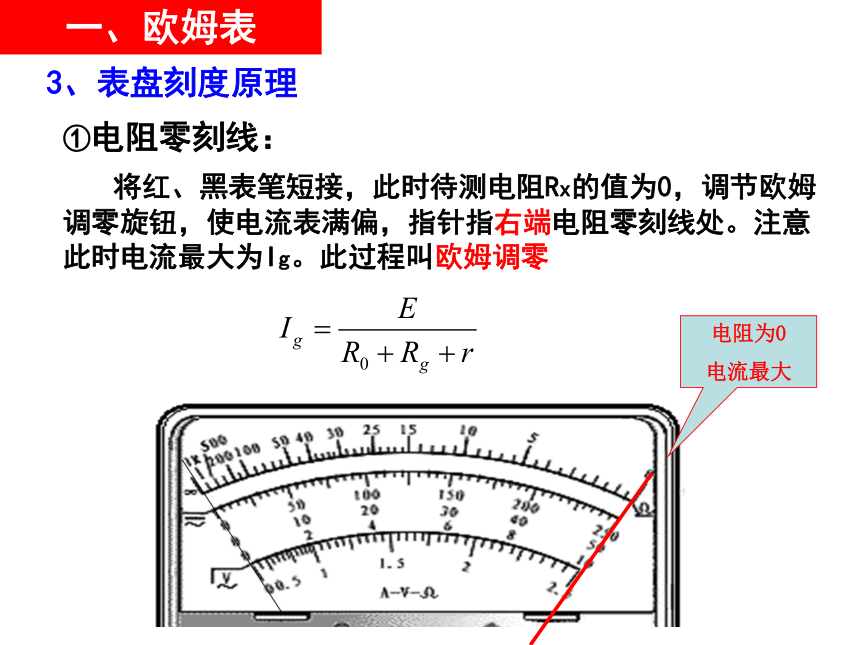

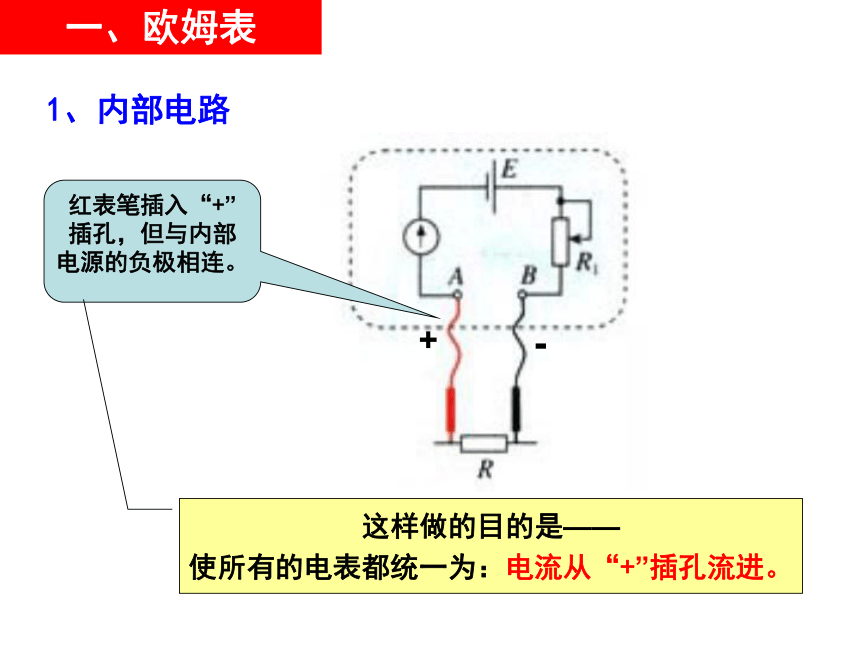

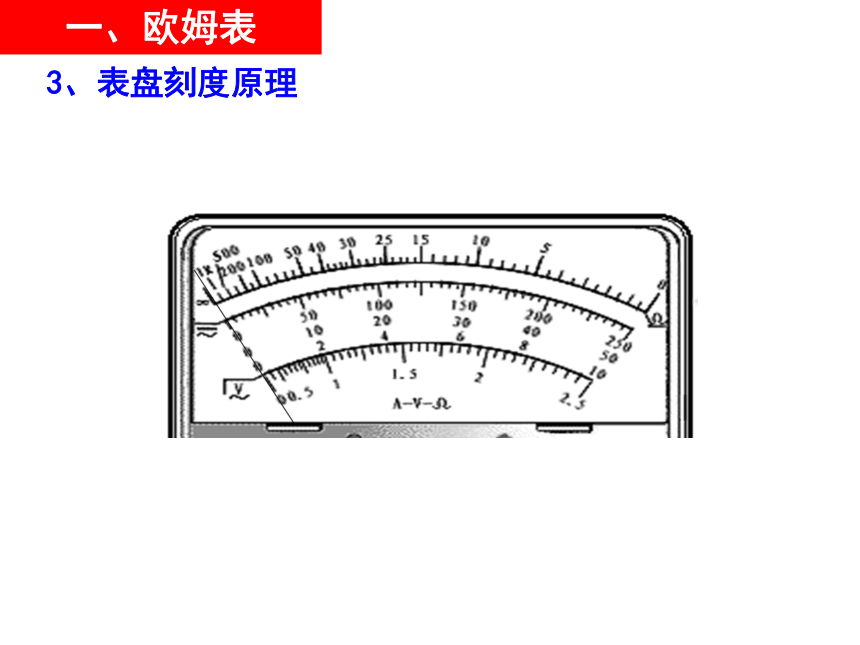

28多用电表的原理提出问题能利用这个表头测电阻吗例1如图电源的电动势E=15V,内阻r=05Ω,电流表满偏电流Ig=10 mA,电流表电阻75Ω,A、B为接线柱 1用导线把A、B直接连起来,此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流？ 2调到满偏后保持R1的值不变,在A、B间接一个150Ω的电阻R2,电流表指针指着多少刻度的位置 3如果把任意电阻R接在A、B间, R的值与电流表读数I有什么关系导线电阻R2142 Ω5mA 通过以上计算同学们有何启发？如何将电流表转换成直接测量电阻的仪表？谈谈你的设想。 如图所示，这就是一个最简单的欧姆表的电路原理图。实际的欧姆表就是在这个原理的基础上制成的。1、内部电路一、欧姆表红表笔插入“+”插孔，但与内部电源的负极相连。这样做的目的是—— 使所有的电表都统一为：电流从“+”插孔流进。2、欧姆表测电阻的原理一、欧姆表一、欧姆表3、表盘刻度原理
