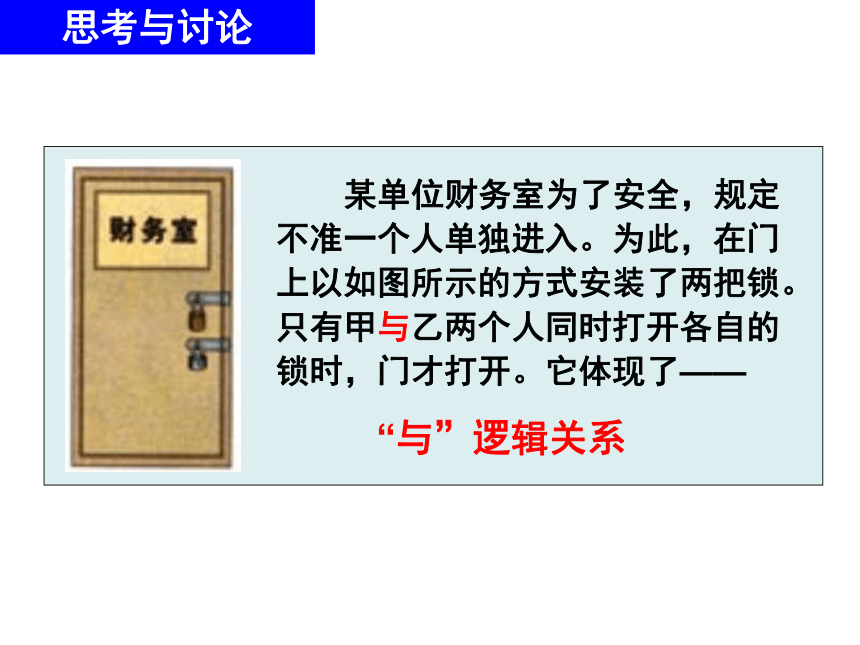

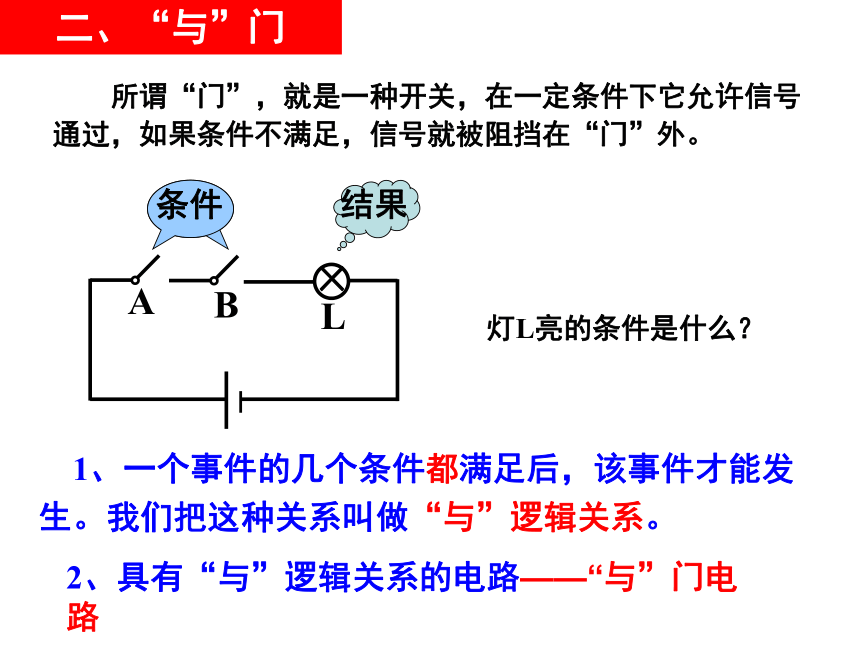

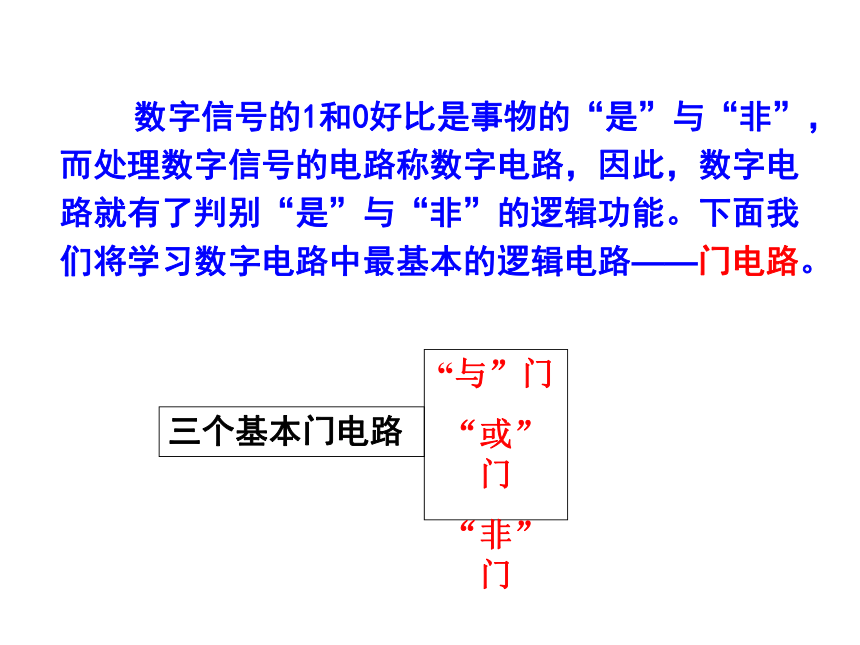

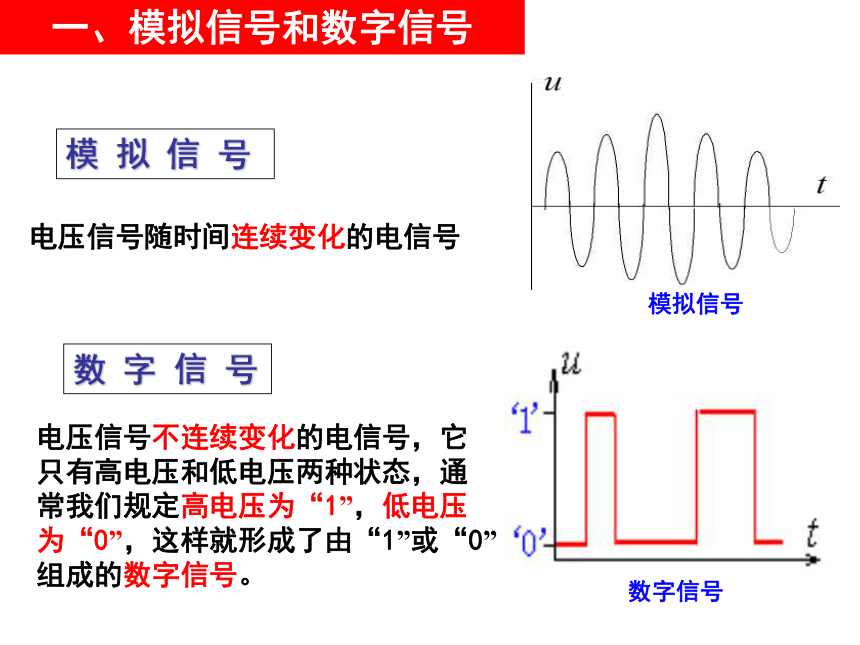

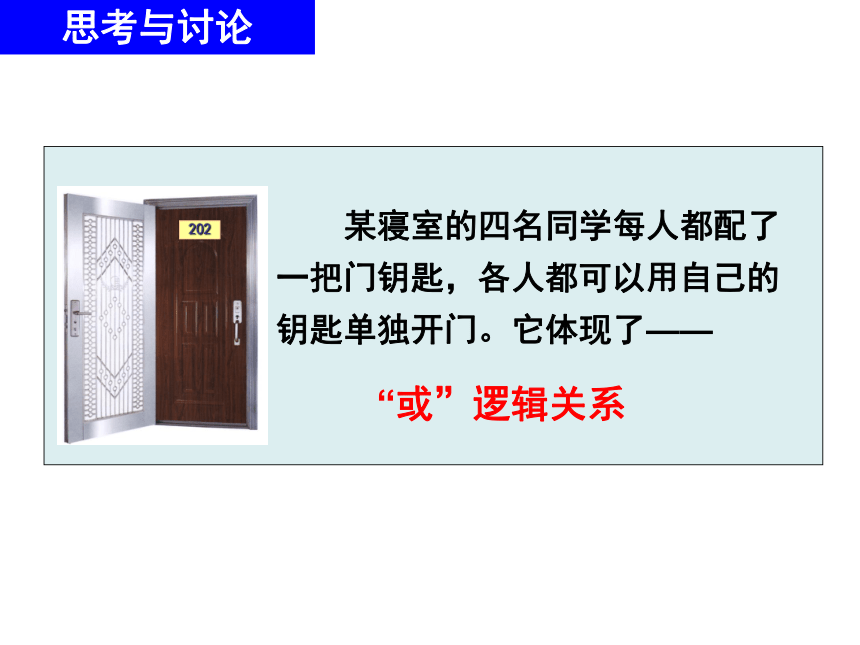

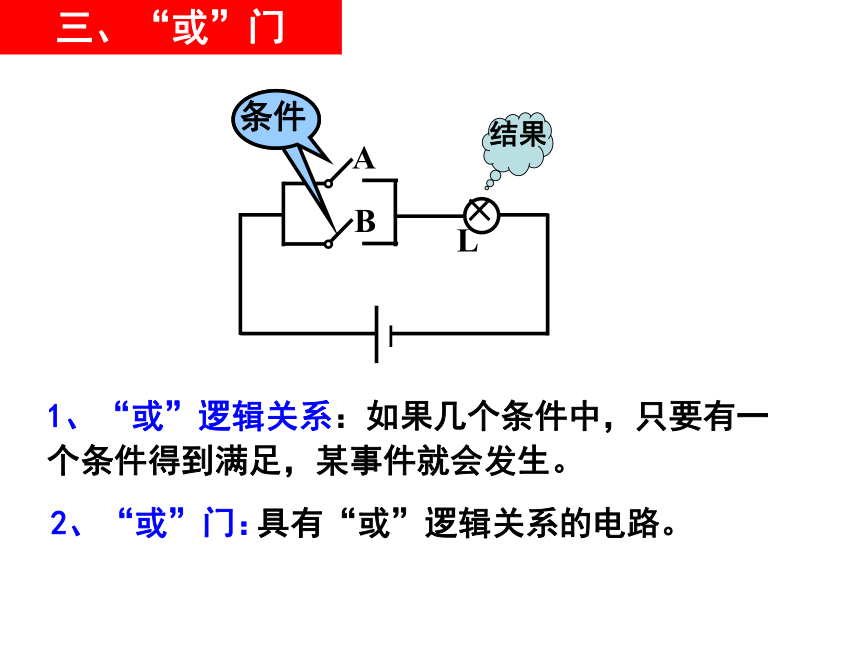

简单的逻辑电路模 拟 信 号数 字 信 号电压信号随时间连续变化的电信号 电压信号不连续变化的电信号，它只有高电压和低电压两种状态，通常我们规定高电压为“1”，低电压为“0”，这样就形成了由“1”或“0”组成的数字信号。一、模拟信号和数字信号与数字信号相关的电子产品已经进入我们的生活 数字信号的1和0好比是事物的“是”与“非”，而处理数字信号的电路称数字电路，因此，数字电路就有了判别“是”与“非”的逻辑功能。下面我们将学习数字电路中最基本的逻辑电路——门电路。 二、“与”门 所谓“门”，就是一种开关，在一定条件下它允许信号通过，如果条件不满足，信号就被阻挡在“门”外。 灯L亮的条件是什么？ 1、一个事件的几个条件都满足后，该事件才能发生。我们把这种关系叫做“与”逻辑关系。2、具有“与”逻辑关系的电路——“与”门电路思考与讨论 某单位财务室为了安全，规定不准一个人单独进入。为此，在门上以如图所示的方式安装了两把锁。只有甲与乙两个人同时打开各自的锁时，门才打开。
