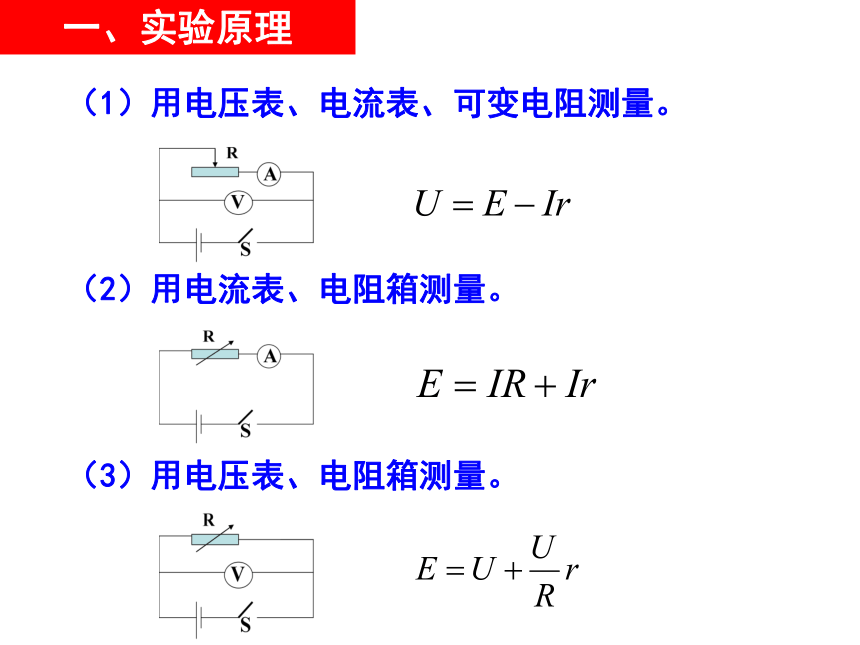

课件17张PPT。实验：测定电池的电动势和内阻一、实验原理（1）用电压表、电流表、可变电阻测量。 zxxk （2）用电流表、电阻箱测量。 （3）用电压表、电阻箱测量。 干电池的内阻很小，不便于测量。
有什么方法可解决？1、使用旧干电池——旧干电池内阻较大，容易测量。2、将干电池与一定值电阻串联——把定值电阻当做内阻一起测量。3、使用水果电池（1）用水果电池的优点是什么？（2）其内阻与哪些因素有关？

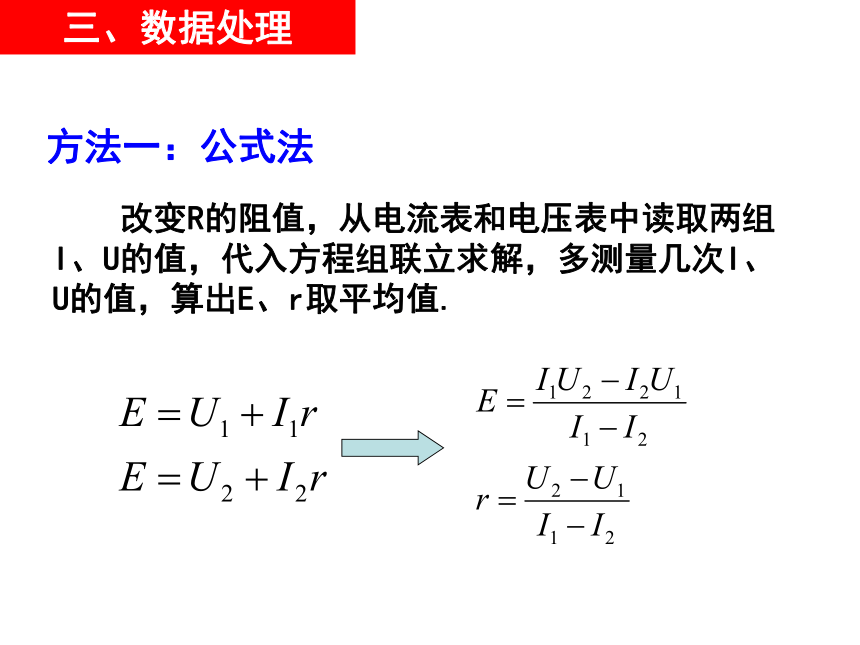

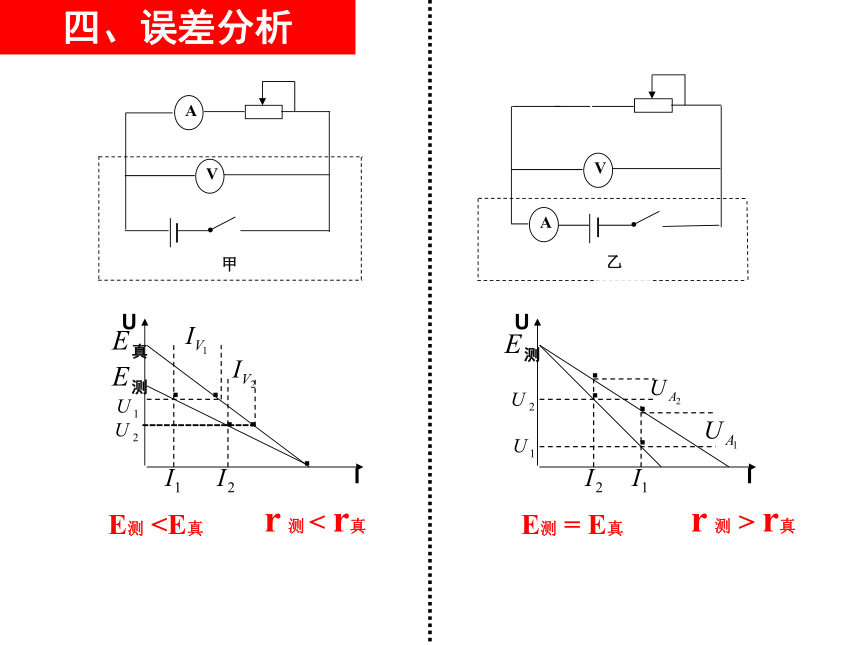

实验过程中会有何变化？（3）实验中要注意什么？铜片为电源的正极1、确定电流表、电压表的量程，按图示电路把器材连接好。2、把变阻器的滑动触片移到一端使其阻值最大。3、闭合电键，调节变阻器，使电流表有明显示数，记录一组电流表和电压表的示数；用同样的方法测量几组I、U值。4、断开电键，整理好器材。5、建立坐标系、描点，作出U——I图。根据图象测算出电源电动势和内电阻。二、实验步骤方法一：公式法 改变R的阻值，从电流表和电压表中读取两组I、U的值，代入方程组联立求解，多测量几次I、U的值，算出E、r取平均值. 三、数据处理三、数据处理方法二：图象法 在坐标纸上以Ｉ轴为横坐标，Ｕ为纵坐标，用测出的几组Ｕ、Ｉ值画出Ｕ—Ｉ图像。图线跟纵轴的交点为电动势E图线斜率的绝对值为内阻rr 测 < r真 r 测 > r真 E测 r真 E测 A.用图甲所示电路时，E测 B.用图甲所示电路时，r测 C.用图乙所示电路时，E测 D.用图乙所示电路时，r测 A.由于电流表的分压作用，使内电阻的测量值小于真实值 B.由于电流表的分压作用，使内电阻的测量值大于真实值 C.由于电压表的分流作用，使内电阻的测量值小于真实值 D.由于电压表的分流作用，使内电阻的测量值大于真实值 解： E = U + Ir ， I=(IA +U/RV) ，由于电压表的分流作用，对于每个电压值U1 ，测得的电流IA小于总电流I1，U越大，I A跟I1相差越大， 画出的图线应为实线所示：所以内电阻的测量值小于真实值。 例7、在做《测定电池的电动势和内电阻》实验中，有待测电池、开关和导线，配合下列器材可以达到实验目的的的是
A、一只电流表和一个电阻箱。
B、一只电流表、一只电压表和一个滑动变阻器
C、一只电压表和一个电阻箱。
D、一只电流表和一个滑动变阻器。 例8、如图示的电路中，R1 、R2为标准电阻，测定电源的电动势和内阻时，如果偶然误差可以忽略不计，则电动势的测量值 真实值，内阻的测量值 真实值，产生误差的原因是 。等于偏大电流表有内阻
