2022-2023学年八年级下册科学期末易错题分类练习--《电与磁》（含答案）

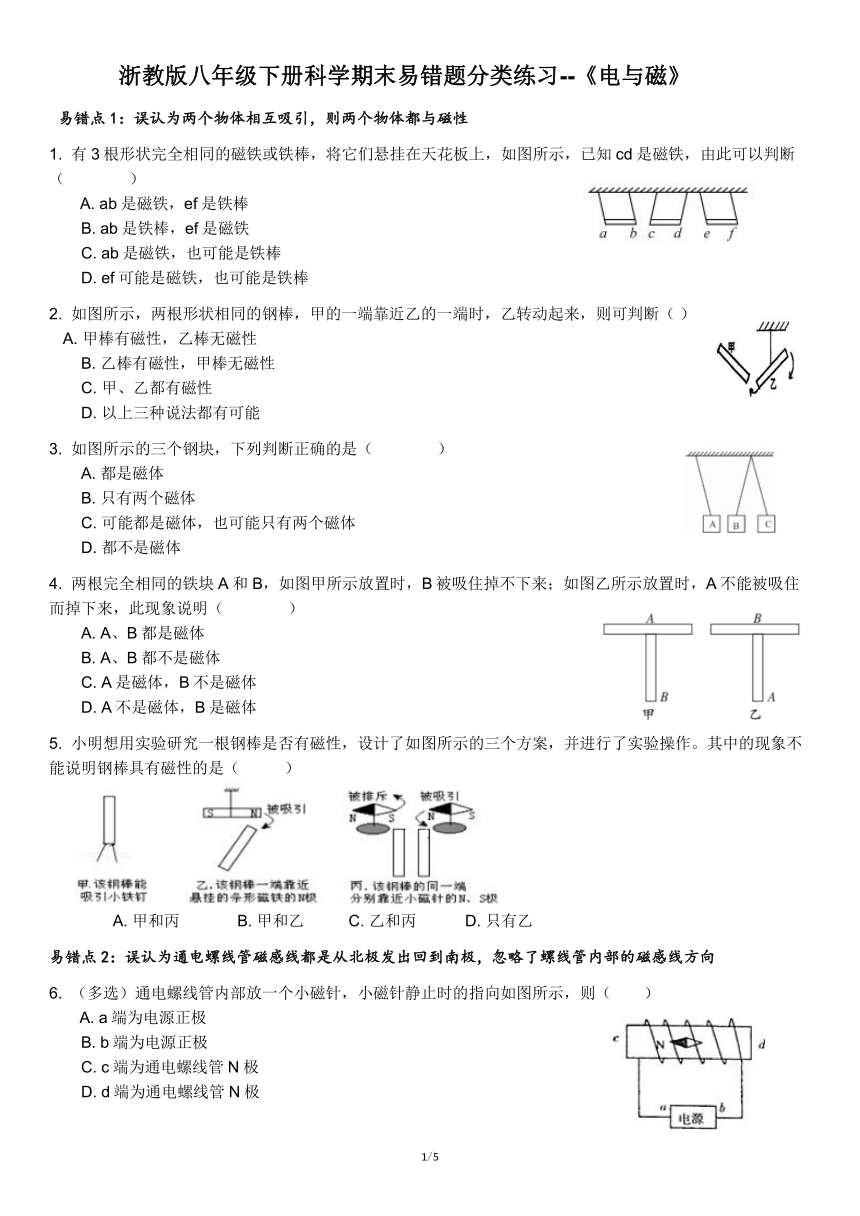

浙教版八年级下册科学期末易错题分类练习--《电与磁》
易错点1：误认为两个物体相互吸引，则两个物体都与磁性
1. 有3根形状完全相同的磁铁或铁棒，将它们悬挂在天花板上，如图所示，已知cd是磁铁，由此可以判断（　　　　）
A. ab是磁铁，ef是铁棒
B. ab是铁棒，ef是磁铁
C. ab是磁铁，也可能是铁棒
D. ef可能是磁铁，也可能是铁棒
2. 如图所示，两根形状相同的钢棒，甲的一端靠近乙的一端时，乙转动起来，则可判断（ ）
A. 甲棒有磁性，乙棒无磁性
B. 乙棒有磁性，甲棒无磁性
C. 甲、乙都有磁性
D. 以上三种说法都有可能
3. 如图所示的三个钢块，下列判断正确的是（　　　　）
A. 都是磁体
B. 只有两个磁体
C. 可能都是磁体，也可能只有两个磁体
D. 都不是磁体
4. 两根完全相同的铁块A和B，如图甲所示放置时，B被吸住掉不下来；如图乙所示放置时，A不能被吸住而掉下来，此现象说明（　　　　）
A. A、B都是磁体
B. A、B都不是磁体
C. A是磁体，B不是磁体
D. A不是磁体，B是磁体
5. 小明想用实验研究一根钢棒是否有磁性，设计了如图所示的三个方案，并进行了实验操作。其中的现象不能说明钢棒具有磁性的是（ ）
A. 甲和丙 B. 甲和乙 C. 乙和丙 D. 只有乙
易错点2：误认为通电螺线管磁感线都是从北极发出回到南极，忽略了螺线管内部的磁感线方向
6. （多选）通电螺线管内部放一个小磁针，小磁针静止时的指向如图所示，则（　　）
A. a端为电源正极
B. b端为电源正极
C. c端为通电螺线管N极
D. d端为通电螺线管N极

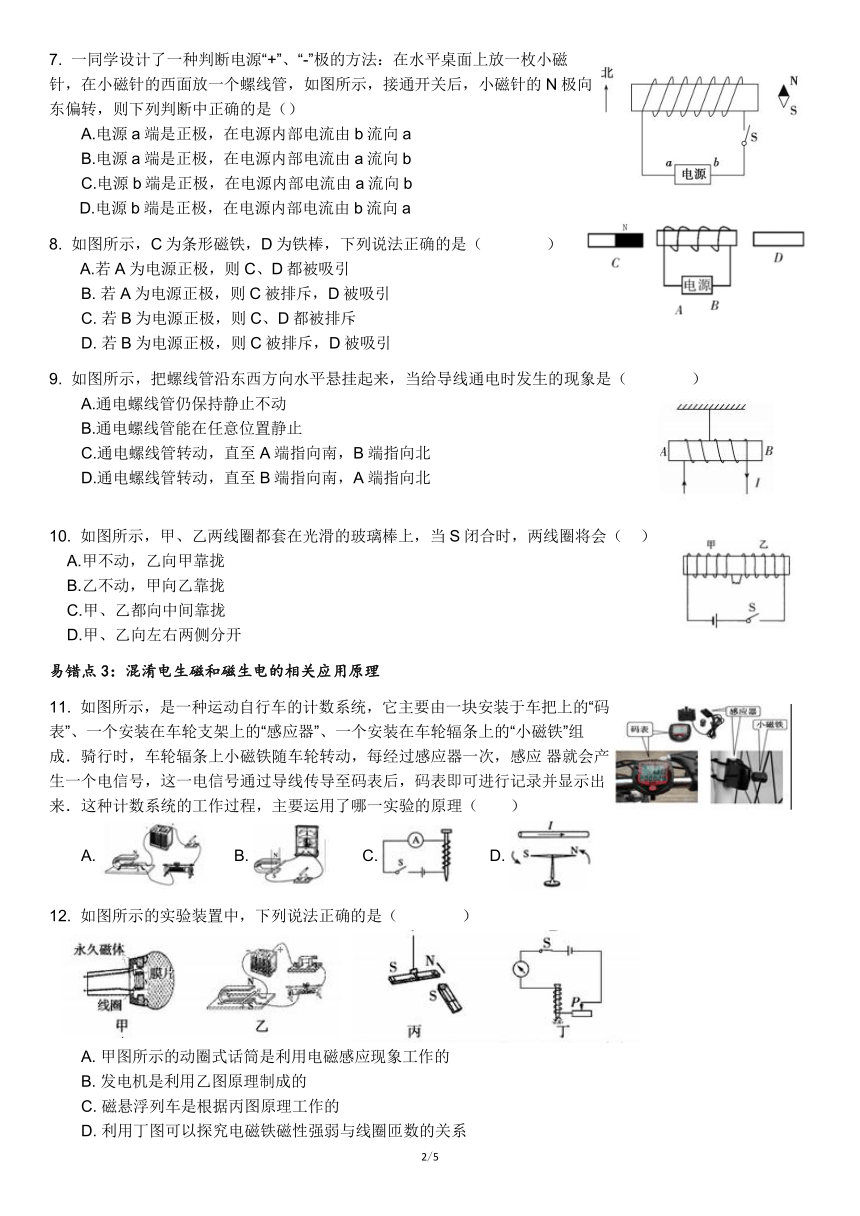

7. 一同学设计了一种判断电源“+”、“-”极的方法：在水平桌面上放一枚小磁针，在小磁针的西面放一个螺线管，如图所示，接通开关后，小磁针的N极向东偏转，则下列判断中正确的是（）
A.电源a端是正极，在电源内部电流由b流向a
B.电源a端是正极，在电源内部电流由a流向b
C.电源b端是正极，在电源内部电流由a流向b
D.电源b端是正极，在电源内部电流由b流向a
8. 如图所示，C为条形磁铁，D为铁棒，下列说法正确的是（　　　　）
A.若A为电源正极，则C、D都被吸引
B. 若A为电源正极，则C被排斥，D被吸引
C. 若B为电源正极，则C、D都被排斥
D. 若B为电源正极，则C被排斥，D被吸引
9. 如图所示，把螺线管沿东西方向水平悬挂起来，当给导线通电时发生的现象是（　　　　）
A.通电螺线管仍保持静止不动
B.通电螺线管能在任意位置静止
C.通电螺线管转动，直至A端指向南，B端指向北
D.通电螺线管转动，直至B端指向南，A端指向北
10. 如图所示，甲、乙两线圈都套在光滑的玻璃棒上，当S闭合时，两线圈将会（ ）
A.甲不动，乙向甲靠拢
B.乙不动，甲向乙靠拢
C.甲、乙都向中间靠拢
D.甲、乙向左右两侧分开
易错点3：混淆电生磁和磁生电的相关应用原理
11. 如图所示，是一种运动自行车的计数系统，它主要由一块安装于车把上的“码表”、一个安装在车轮支架上的“感应器”、一个安装在车轮辐条上的“小磁铁”组成．骑行时，车轮辐条上小磁铁随车轮转动，每经过感应器一次，感应 器就会产生一个电信号，这一电信号通过导线传导至码表后，码表即可进行记录并显示出来．这种计数系统的工作过程，主要运用了哪一实验的原理（　　）
A. B. C. D.
12. 如图所示的实验装置中，下列说法正确的是（　　　　）
A. 甲图所示的动圈式话筒是利用电磁感应现象工作的
B. 发电机是利用乙图原理制成的
C. 磁悬浮列车是根据丙图原理工作的
D. 利用丁图可以探究电磁铁磁性强弱与线圈匝数的关系
13. POS刷卡机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图).使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息。选项图中能反映POS刷卡机读出信息原理的是(　　)
A. B. C. D.
14. 如图所示，小明和小华同学将一根较长软电线的两端与高灵敏电流计两接线柱连接，拿着电线的两处，站在东西方向，象跳绳一样在空中不停地摇动，观察到灵敏电流计的指针发生偏转。此现象隐含的物理原理是（　　　　）
A.电流周围存在磁场
B.电磁感应原理
C.物质的磁化原理
D.磁场对电流有力的作用
15. 如图是一种磁悬浮地球仪的示意图，底座里面有一个电磁铁，可使内部有磁体的地球仪悬浮在空中。下列有关地球仪的说法正确的是（　　　　）
A. 若想取下地球仪，应先切断电源
B. 这种装置是根据同名磁极相互排斥的原理来工作的
C. 换用一个质量较大的地球仪仍然要悬浮在空中，地球仪受到的磁力大小不变
D. 换用一个质量较大的地球仪仍然要悬浮在空中，且距离不变，可改变电磁铁线圈中的电流方向
易错点4：在理解感应电流产生条件（闭合回路，切割磁感线）时，容易漏掉其中一个条件
16. 图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。当它在磁场中按箭头方向运动时，能产生感应电流的是()
17. 如图所示，一个闭合的正方形线圈从一蹄形磁铁上方落下，其ab边进入蹄形磁铁直至底部，线圈的边长比磁铁的高度长，则在此过程中（　　　　）
A. 线圈中无感应电流产生
B. 线圈中有感应电流产生，线圈的机械能转化为电能
C. 线圈中有感应电流产生，产生的电能转化为机械能
D. 以上说法都不对
18. 如图所示是闭合电路的一部分导体在两磁极间运动一周的情形，图中小圆圈代表导体的横截面，箭头表示导体的运动方向，下列说法正确的是( )
A. 在a、b、c、d四个位置时，导体都有感应电流
B. 在a、c两个位置时，导体中没有感应电流
C. 在a、c两个位置时，导体中有感应电流且电流方向相同
D. 在b、d两个位置时，导体中没有感应电流
19. 若地磁场在某区域的磁场强弱和方向处处相同，小明在该区域某处竖直拿着闭合的矩形导电线圈面向南方，如图，则能使线圈中产生感应电流的操作是（ ）
A. 南北移动线圈 B. 将线圈转至水平 C. 东西移动线圈 D. 上下移动线圈
20. 矩形线圈abcd放在如图所示匀强磁场中,线圈abcd可绕轴OO,转动,磁场足够大．下列做法中可以使线圈abcd中产生感应电流的是(　　)
A. 使线圈abcd沿着纸面向右运动
B. 使线圈abcd沿着纸面向上运动
C. 使线圈abcd垂直纸面向外运动
D. 使线圈abcd以OO′为轴转动
易错点5：不能正确判断电路故障，例如进户零线断路时零线变火线的故障判断
21. 如图所示是某居民家中的部分电路，开始时各部分工作正常。将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。拔出电饭煲的插头，电热壶仍不能工作。把测电笔分别插入插座的左、右插孔，氖管均能发光。若电路仅有一处故障，则（　　　　）
A. 电热壶所在电路的B、D两点间断路
B. 插座的接地线断路
C. 插座左、右插孔短路
D. 电路的C、D两点间导线断路
22.小明刚把台灯插头插入插座，还未闭合台灯开关，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是： （ ）
A. 开关短路；
B. 插头短路；
C. 插座短路；
D. 灯座短路。
23. 如图所示是某家庭电路的一部分，闭合开关S1、S2，灯L1发光，灯L2不发光。用测电笔分别接触C、D两点，氖管都发光。若电路中只有一处故障，则(　　)
A. L2短路
B. B、C间断路
C. L2断路
D. A、D间断路
24. 如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（　　　　）
A. 火线与零线短路
B. a、d之间某处断路
C. b、c之间某处断路
D. 电灯的灯丝断了
25. 电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填“短路”“断路”或“正常”)：
（1）L0不亮，说明该支路____。
（2）L0正常发光，说明该支路___。
（3）L0发光呈暗红色，说明该支路___。
参考答案
1、C 2、D 3、C 4、D 5、D 6、BC 7、C 8、B 9、C 10、D 11、 B 12、A
13、A 14、B 15、B 16、B 17、B 18、D 19、B 20、D 21、D 22、B 23、B
24、C 25、（1）开路；（2）短路；（3）通路。
/
