高中物理必修一打点计时器测速度（共21张PPT）

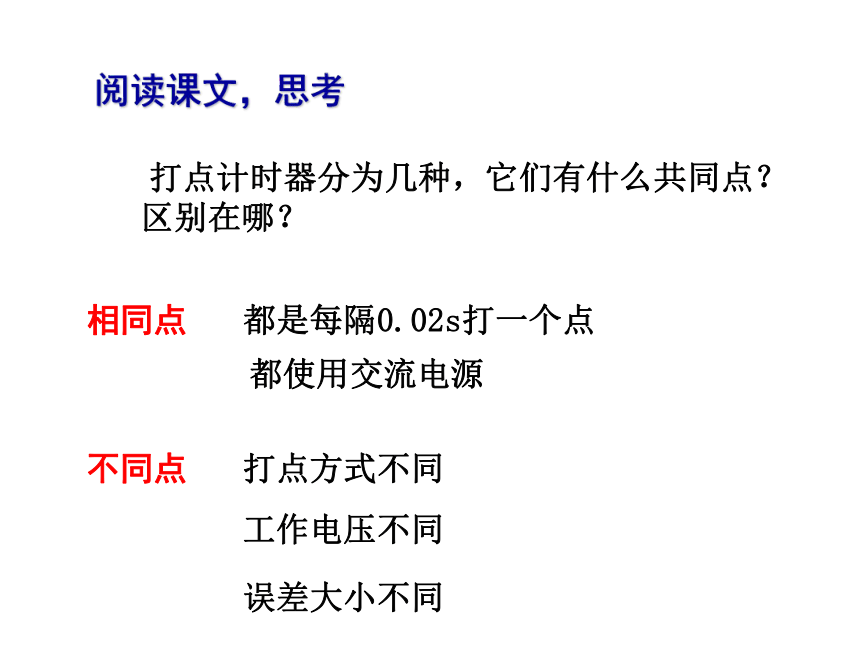

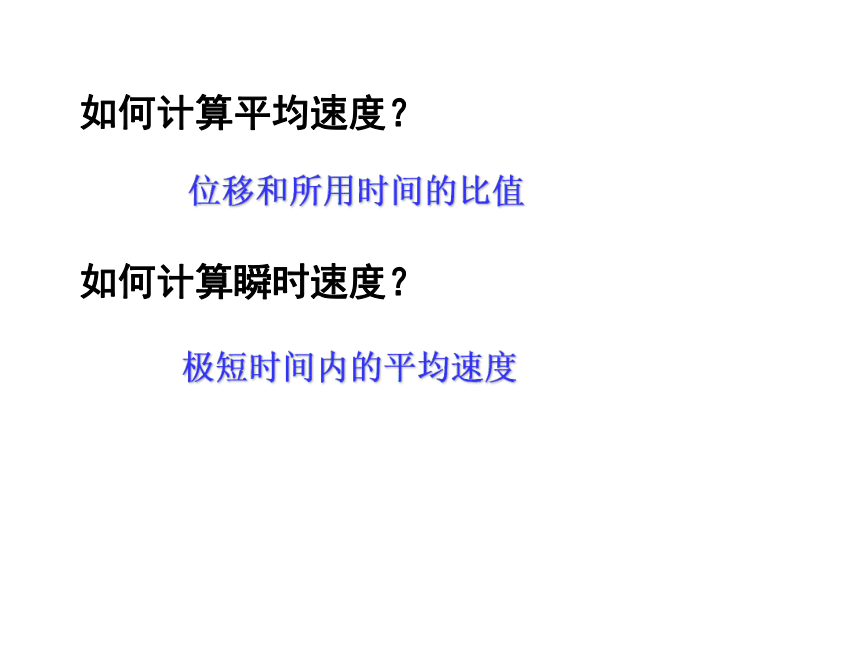

课件21张PPT。实验：用打点计时器测速度第四节学科网如何计算平均速度？位移和所用时间的比值如何计算瞬时速度？极短时间内的平均速度阅读课文，思考 打点计时器分为几种，它们有什么共同点？

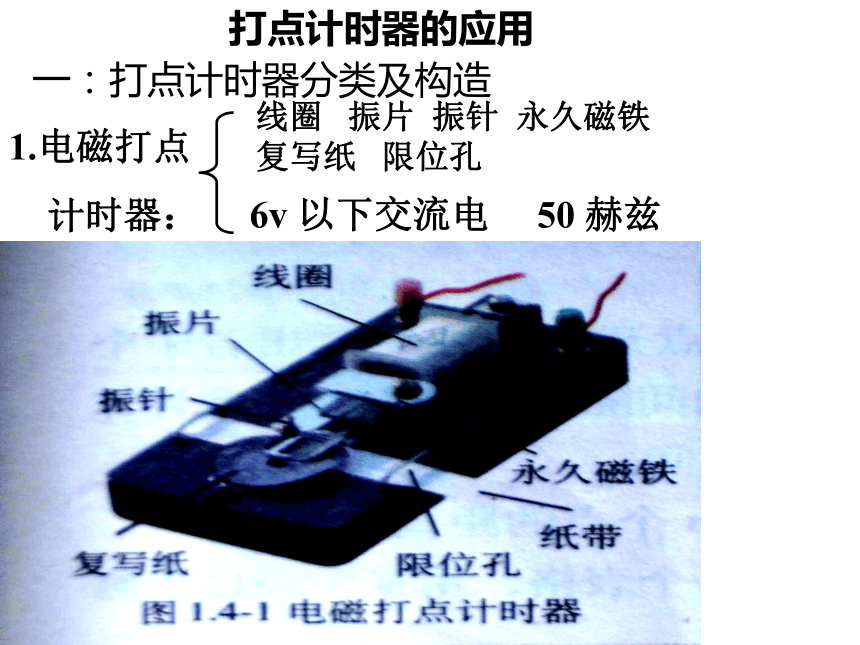

区别在哪？相同点都是每隔0.02s打一个点都使用交流电源不同点打点方式不同工作电压不同误差大小不同打点计时器的应用一：打点计时器分类及构造1.电磁打点

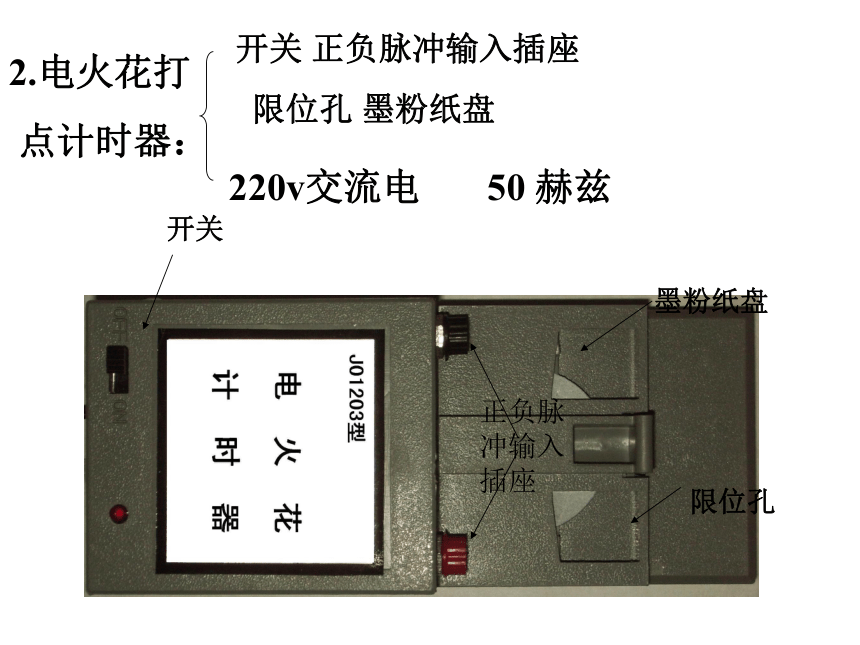

计时器：线圈 振片 振针 永久磁铁 复写纸 限位孔 6v 以下交流电 50 赫兹2.电火花打
点计时器：开关 正负脉冲输入插座

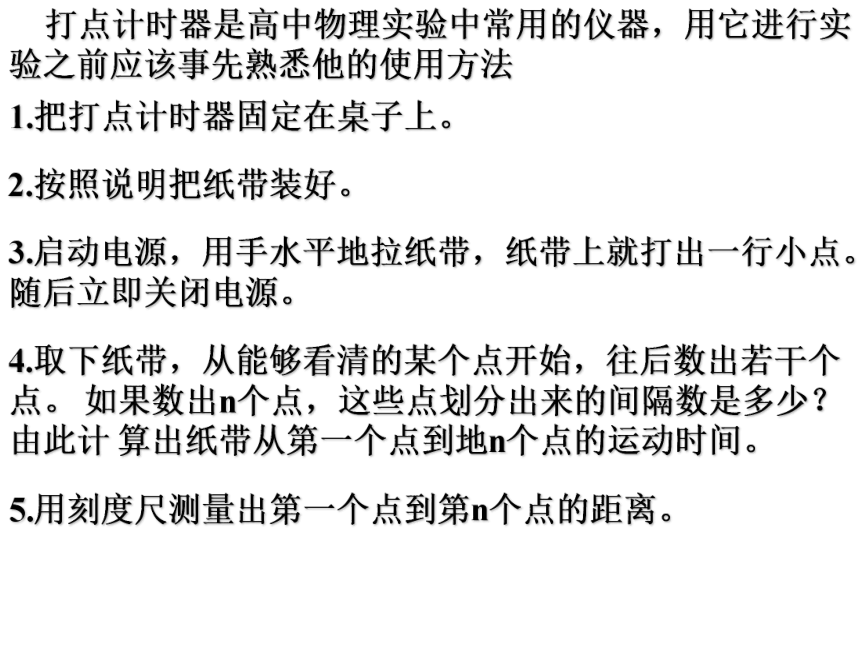

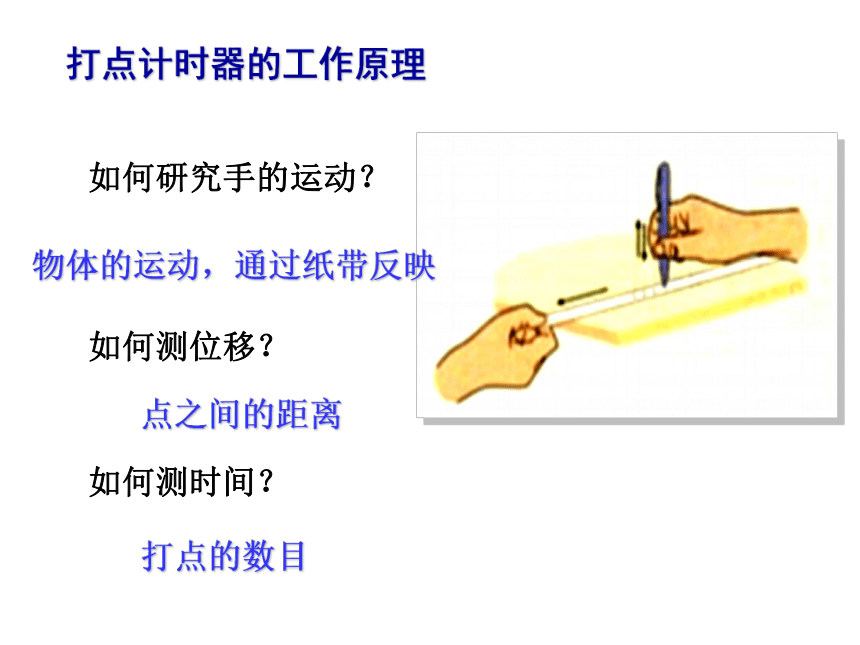

限位孔 墨粉纸盘220v交流电 50 赫兹开关正负脉冲输入插座墨粉纸盘限位孔学科网打点计时器的工作原理 如何研究手的运动？物体的运动，通过纸带反映点之间的距离打点的数目 如何测位移？ 如何测时间？利用打点计时器研究物体的运动测量物体运动的时间 通过观测纸带，我们可以测量物体运动的位移如何测量物体运动的速度？学科网 打点计时器是高中物理实验中常用的仪器，用它进行实验之前应该事先熟悉他的使用方法1.把打点计时器固定在桌子上。2.按照说明把纸带装好。3.启动电源，用手水平地拉纸带，纸带上就打出一行小点。随后立即关闭电源。4.取下纸带，从能够看清的某个点开始，往后数出若干个点。 如果数出n个点，这些点划分出来的间隔数是多少？由此计 算出纸带从第一个点到地n个点的运动时间。5.用刻度尺测量出第一个点到第n个点的距离。测量平均速度原则：准确性 可行性测量瞬时速度 如何测量E点的瞬时速度？表1全段时间中的位移和平均速度学科网表2 几段时间中的位移和平均速度表3 几个时刻的瞬时速度四：用图象表示速度1、在方格纸上建立直角坐标系，纵轴表示
速度v，横轴表示时间 t
2、根据表3中的v、t数据，在坐标系中描点
3、用一条平滑的曲线把这些点连起来0 1 2 3 4 5 6 7 80.6
0.5
0.4
0.3
0.2
0.1
t/10-1sv/(m·s-1)作出图像 建立坐标系
描点
用平滑曲线连接各点步骤：关于图像 x－t图 v－t图【课堂训练】
1.对纸带上的点迹说法正确的是？
A：点迹记录了物体运动的时间。
B：点迹在纸带上的分布情况反映了物体的运动情况。
C：点迹在纸带上的分布情况，反映了物体的体积和大小。
D：点迹记录了物体在不同时刻的位置和某段时间内的位移(ABD)例题 ．图1-4-1是一位同学利用电磁打点计时器打出的一条纸带，相邻点的时间间隔为0．02s，纸带旁边是一支最小刻度为1mm的直尺，试计算拖着纸带做直线运动的物体在AC这段时间内的平均速度和在B点的瞬时速度。2.对于物体运动的情况，可以用列表法进行描述．下面表
格中的数据就是某物体做直线运动过程中测得的位移x和
时间t的数据记录，试根据表中的记录分析，并寻找s随t
变化的规律．
