专题一 光学作图
第 三章 光和眼睛

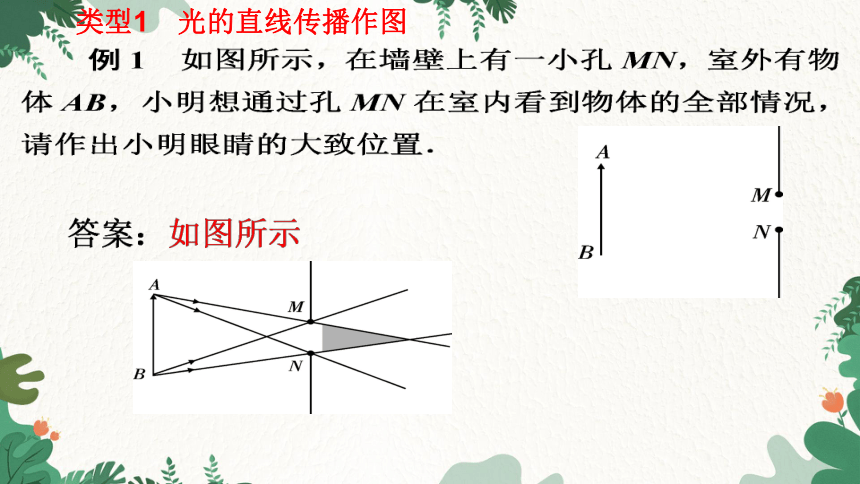

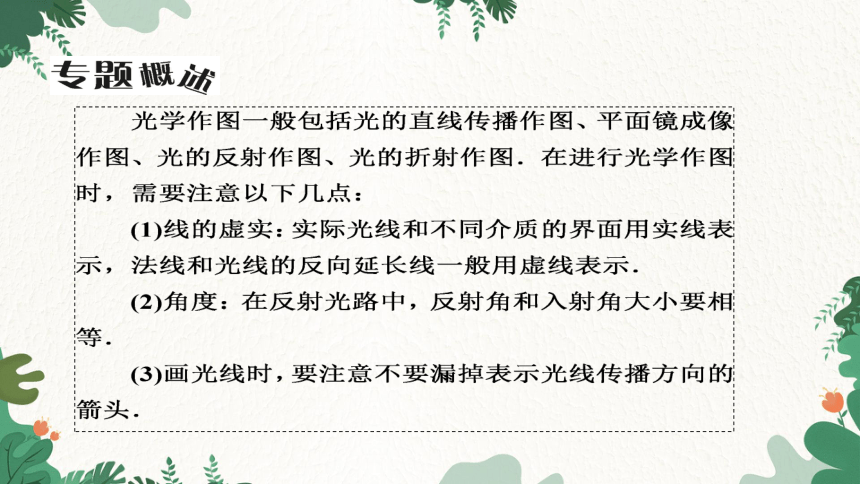

类型1　光的直线传播作图

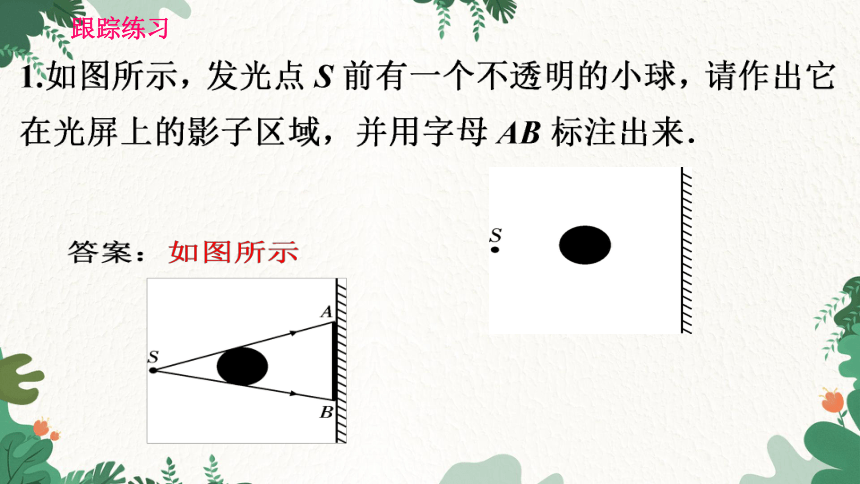

跟踪练习

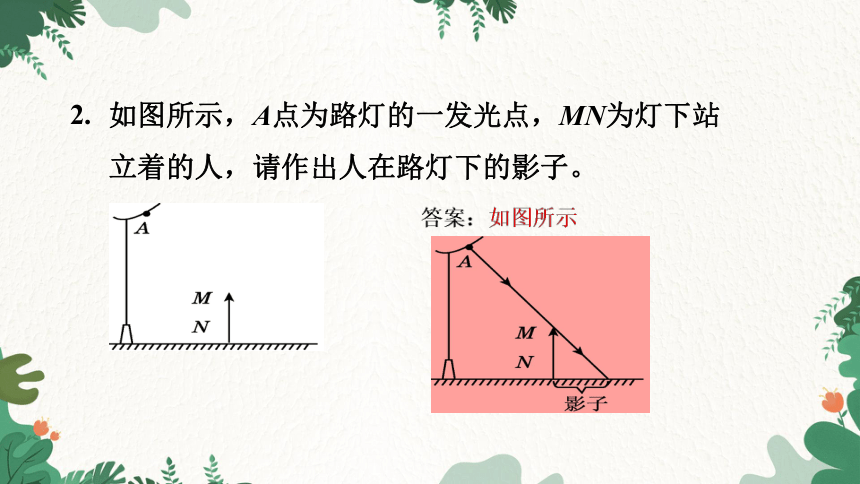

如图所示，A点为路灯的一发光点，MN为灯下站立着的人，请作出人在路灯下的影子。
2.

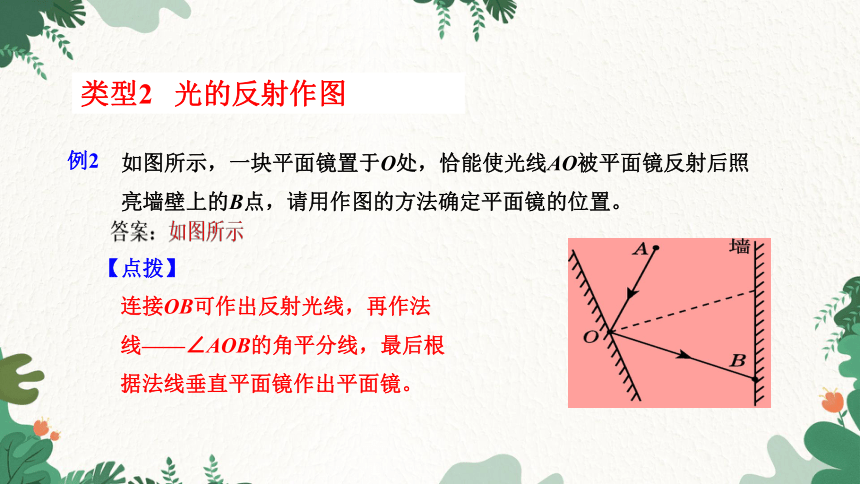

如图所示，一块平面镜置于O处，恰能使光线AO被平面镜反射后照亮墙壁上的B点，请用作图的方法确定平面镜的位置。
例2
连接OB可作出反射光线，再作法
线——∠AOB的角平分线，最后根
据法线垂直平面镜作出平面镜。
【点拨】
类型2 光的反射作图
例3

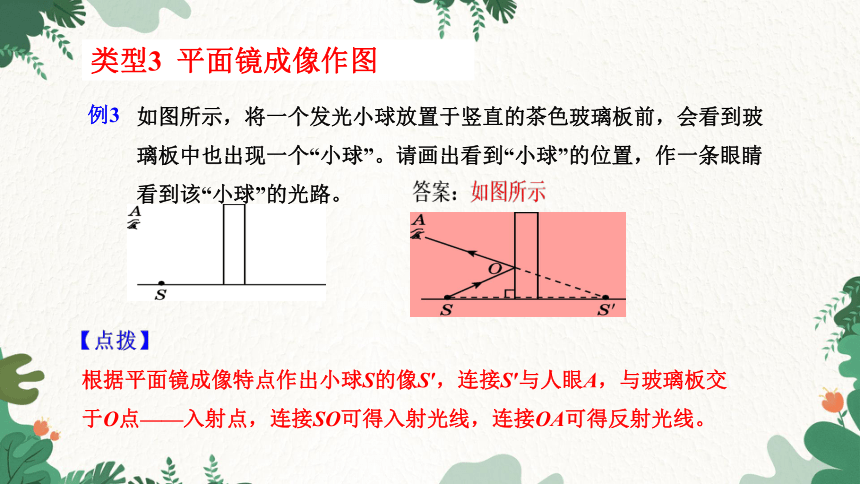

如图所示，将一个发光小球放置于竖直的茶色玻璃板前，会看到玻璃板中也出现一个“小球”。请画出看到“小球”的位置，作一条眼睛看到该“小球”的光路。
类型3 平面镜成像作图
根据平面镜成像特点作出小球S的像S′，连接S′与人眼A，与玻璃板交于O点——入射点，连接SO可得入射光线，连接OA可得反射光线。
“猴子捞月”的故事同学们耳熟能详。如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹。

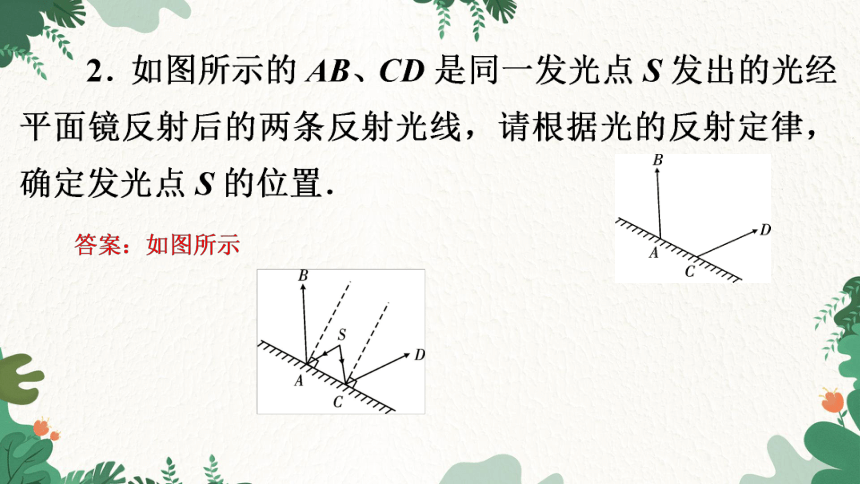

跟踪练习
1.
例4
如图所示，鱼缸底部射灯A发出一束光，射向鱼缸壁的B点并发生反射，其反射光经水面后发生折射，画出反射光线及其折射光线的大致方向。
反射光线可利用光的反射定律画
出，画折射光线时应注意折射角
大于入射角。
【点拨】
类型4 光的折射作图
如图所示，实线左侧为空气，右侧为玻璃，AO为入射光线，O点为入射点，画出反射光线、折射光线和法线。
跟踪练习
1.
有一种玻璃制成的正方体玩具，内有光源S，摇动玩具就能看见其发光。图中画出了玻璃中的两条入射光线，请画出空气中对应的两条折射光线。
2.
科学家研制出一种新材料，以下简称“N材料”。当光线从空气中以60°入射角倾斜射入“N材料”时，发现折射光线竟然和入射光线位于法线的同侧且此时折射角为45°，同时光路是可逆的。如图所示，将一块“N材料”板竖直放置，光线PQ以图示角度从空气射入该材料，AB、CD两表面平行。画出光线经“N材料”后，从CD面射出的光路(标明相关角度)。
3.
跟踪练习
1.
2.
