培优单元测试卷系列——第十四章《了解电路》测试卷B卷

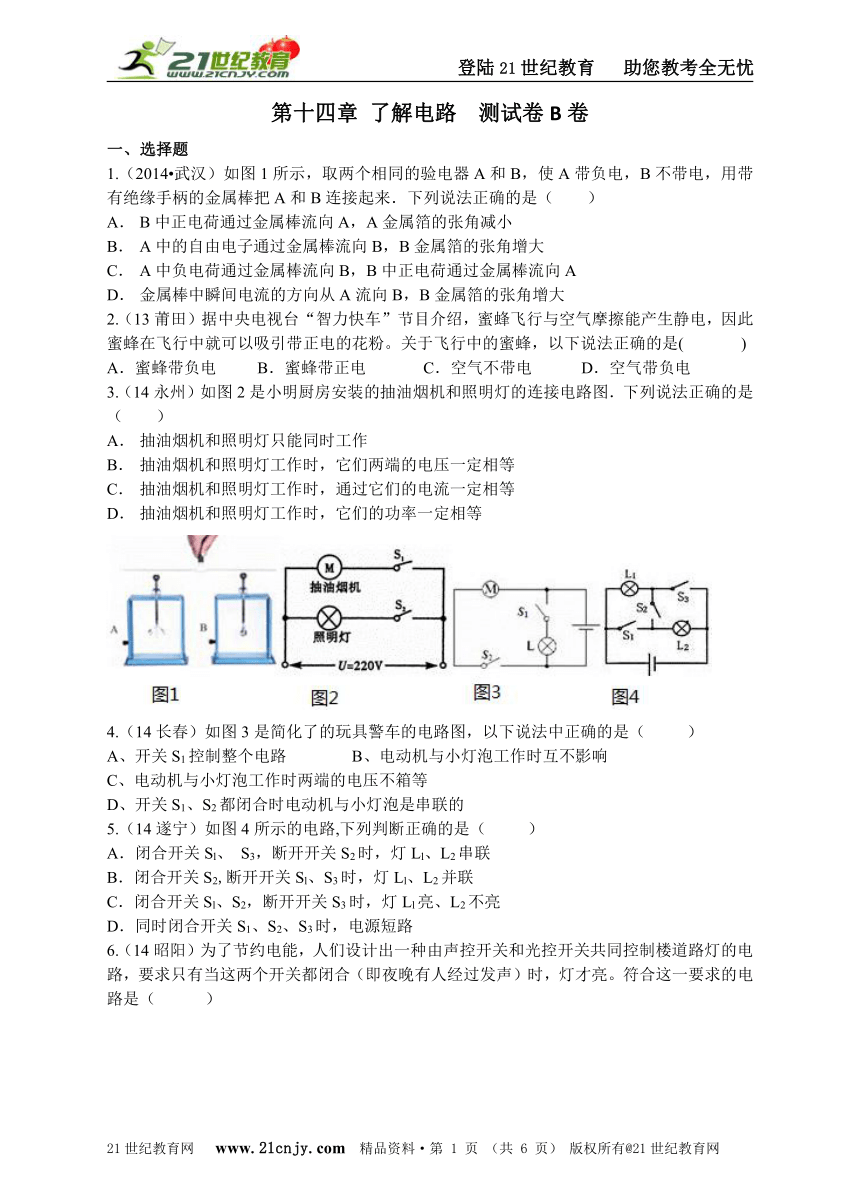

第十四章 了解电路 测试卷B卷
一、选择题1世纪教育网版权所有
1.（2014?武汉）如图1所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（　　）
A． B中正电荷通过金属棒流向A，A金属箔的张角减小1世纪教育网版权所有
B． A中的自由电子通过金属棒流向B，B金属箔的张角增大
C． A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D． 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
2.（13莆田）据中央电视台“智力快车”节目介绍，蜜蜂飞行与空气摩擦能产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉。关于飞行中的蜜蜂，以下说法正确的是( )
A．蜜蜂带负电 B．蜜蜂带正电 C．空气不带电 D．空气带负电
3.（14永州）如图2是小明厨房安装的抽油烟机和照明灯的连接电路图．下列说法正确的是（　　）1世纪教育网版权所有21世纪教育网版权所有
A． 抽油烟机和照明灯只能同时工作
B． 抽油烟机和照明灯工作时，它们两端的电压一定相等
C． 抽油烟机和照明灯工作时，通过它们的电流一定相等
D． 抽油烟机和照明灯工作时，它们的功率一定相等
4.（14长春）如图3是简化了的玩具警车的电路图，以下说法中正确的是（ ）
A、开关S1控制整个电路 B、电动机与小灯泡工作时互不影响
C、电动机与小灯泡工作时两端的电压不箱等1世纪教育网版权所有
D、开关S1、S2都闭合时电动机与小灯泡是串联的
5.（14遂宁）如图4所示的电路,下列判断正确的是（ ）
A．闭合开关Sl、 S3，断开开关S2时，灯Ll、L2串联
B．闭合开关S2,断开开关Sl、S3时，灯Ll、L2并联
C．闭合开关Sl、S2，断开开关S3时，灯Ll亮、L2不亮
D．同时闭合开关S1、S2、S3时，电源短路
6.（14昭阳）为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道路灯的电路，要求只有当这两个开关都闭合（即夜晚有人经过发声）时，灯才亮。符合这一要求的电路是（ ）1世纪教育网版权所有21cnjy.com

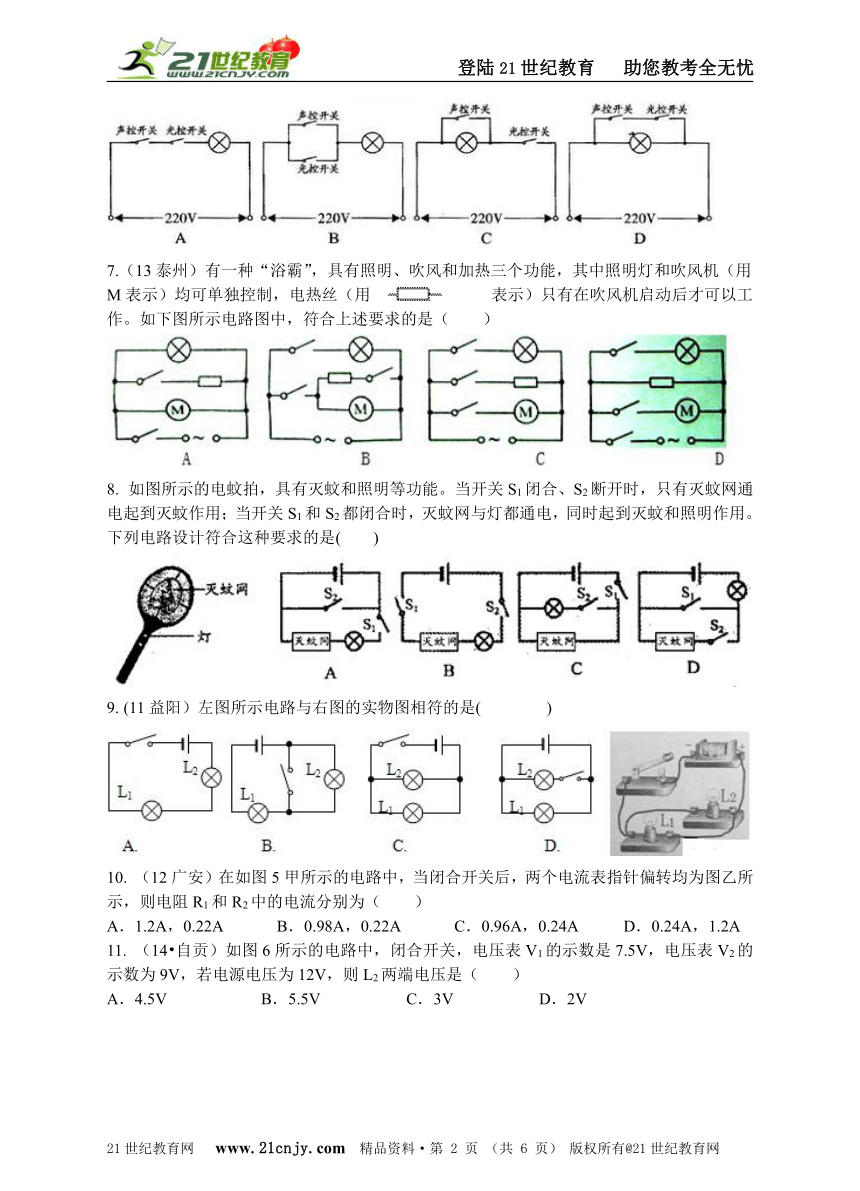

7.（13泰州）有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用M表示）均可单独控制，电热丝（用 表示）只有在吹风机启动后才可以工作。如下图所示电路图中，符合上述要求的是（ ）1世纪教育网版权所有21·cn·jy·com
8. 如图所示的电蚊拍，具有灭蚊和照明等功能。当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用。下列电路设计符合这种要求的是( ) 1世纪教育网版权所有www.21-cn-jy.com
9. (11益阳）左图所示电路与右图的实物图相符的是( )
10. （12广安）在如图5甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（　　）2·1·c·n·j·y
A．1.2A，0.22A? B．0.98A，0.22A? C．0.96A，0.24A? D．0.24A，1.2A
11. （14?自贡）如图6所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（　　）【来源：21·世纪·教育·网】
A．4.5V??? B．5.5V??? C．3V??? D．2V1世纪教育网版权所有

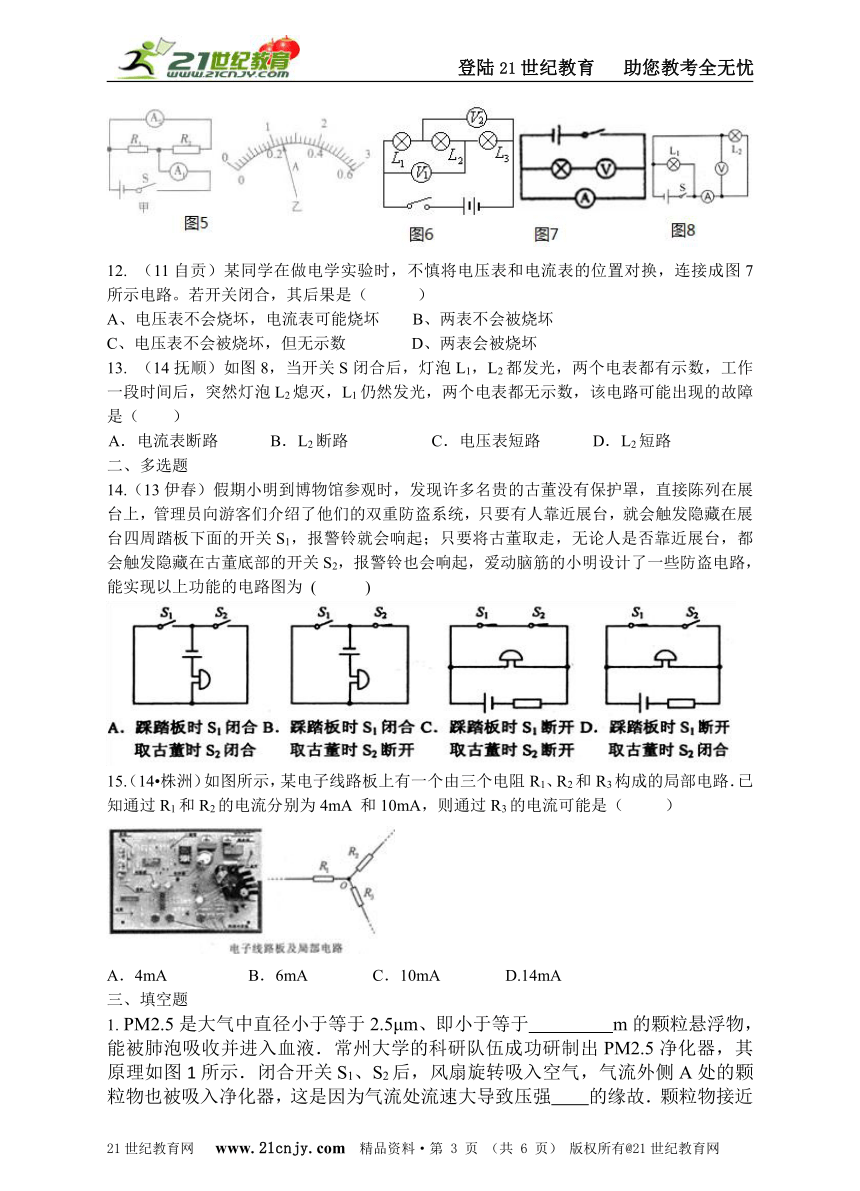

12. （11自贡）某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成图7所示电路。若开关闭合，其后果是（ ）21·世纪*教育网
A、电压表不会烧坏，电流表可能烧坏 B、两表不会被烧坏 1世纪教育网版权所有
C、电压表不会被烧坏，但无示数 D、两表会被烧坏
13. （14抚顺）如图8，当开关S闭合后，灯泡L1，L2都发光，两个电表都有示数，工作一段时间后，突然灯泡L2熄灭，L1仍然发光，两个电表都无示数，该电路可能出现的故障是（　　）www-2-1-cnjy-com
　
A．
电流表断路
B．
L2断路
C．
电压表短路
D．
L2短路
二、多选题1世纪教育网版权所有
14.（13伊春）假期小明到博物馆参观时，发现许多名贵的古董没有保护罩，直接陈列在展台上，管理员向游客们介绍了他们的双重防盗系统，只要有人靠近展台，就会触发隐藏在展台四周踏板下面的开关S1，报警铃就会响起；只要将古董取走，无论人是否靠近展台，都会触发隐藏在古董底部的开关S2，报警铃也会响起，爱动脑筋的小明设计了一些防盗电路，能实现以上功能的电路图为 ( )2-1-c-n-j-y
15.（14?株洲）如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路．已知通过R1和R2的电流分别为4mA 和10mA，则通过R3的电流可能是（ ）

A．4mA B．6mA C．10mA D.14mA
三、填空题
1. PM2.5是大气中直径小于等于2.5μm、即小于等于　 　m的颗粒悬浮物，能被肺泡吸收并进入血液．常州大学的科研队伍成功研制出PM2.5净化器，其原理如图1所示．闭合开关S1、S2后，风扇旋转吸入空气，气流外侧A处的颗粒物也被吸入净化器，这是因为气流处流速大导致压强　　的缘故．颗粒物接近带有负电荷的光洁金属网C 时受到强烈的吸引力，这是因为　 　，但很快又受到光洁金属网C 对它的斥力，这又是因为　 ．离开金属网C 后，颗粒物被带有正电荷的棉芯D牢牢吸引，这是因为　 　．1世纪教育网版权所有　　21*cnjy*com
2. （2014?绥化）今年校庆时，校园内的小树上挂着成串的小彩灯，小亮同学原以为这些小彩灯是串联的，但发现其中一盏灯的灯丝断了，其余灯仍然亮着，由此小亮推断，彩灯的电路并非纯粹的串联电路．经请教物理老师得知：每个彩灯的内部结构如图2 B所示，灯丝引线上均绕有金属电阻丝R，R上有一层绝缘物质，当彩灯发光时，R相当于断路．当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光．仔细阅读上面的文字信息，回答下列问题：1世纪教育网版权所有【来源：21cnj*y.co*m】
（1）当彩灯的灯丝没有烧断时，金属电阻丝R与灯丝并联，灯丝却没被短路的原因是：
　 ．
（2）当一个彩灯的灯丝被烧断时，其余彩灯仍能发光的原因是_________________________
　 　．
3. （11 江西）如图3所示，是小宝同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时，两只电压表的指针恰好指在同一位置处，电压表V1和V2的示数之比是 ，选择0~15V量程的电压表是 。【出处：21教育名师】
4. （13枣庄）小明用如图4所示的电路来探究串联电路的电压关系．已知电源电压为6V，当开关S闭合后，发现两灯均不亮．他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，由此判定灯______　（选填“L1”或“L2”）开路，用电压表测b、c两点间的电压，示数为________V． 1世纪教育网版权所有【版权所有：21教育】
四、作图题
1. (11永州）在图5中一笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流。21教育名师原创作品
五、实验探究题
1. （13湛江）小明同学对串联电路电压规律进行了探究
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图12所示的电路图连接电路.
（2）闭合开关，排除故障，用电压表测出L1两端的电压.
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上. 1世纪教育网版权所有21*cnjy*com
（4）测出AC间的电压，得出结论.
【交流与评估】
（1）在拆接电路时，开关必须_________.
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是 或 .
（3）小明用上面的方法能否测出L2两端的电压？ ，为什么？.
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是 .改进方法 . 1世纪教育网版权所有
2. （14东营）在探究“串联电路中用电器两端的电压与电源两端电压的关系”时，小明同学想用图甲中的器材组成电路，其中一个电压表测量电源两端的电压、一个电压表测量某一个灯泡两端的电压，请你帮助他完成下述工作（电源电压不超过3V）．
（1）在方框内画出电路图；1世纪教育网版权所有
（2）用笔画线表示导线，将实物图连成实验电路；
（3）正确操作后，测量电源两端电压和灯泡两端电压的两电压表示数分别如图乙a、b所示，则电源两端的电压为 V，被直接测量的灯泡两端的电压为 V．
（4）根据串联电路中用电器两端的电压与电源两端电压的关系得：另一个灯泡两端的电压为 V．
参考答案
一．选择题
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案
B
A
B
B
D
A
B
C
C
C
A
A
A
AC
BD
二、填空题
1. （1）2.5×10﹣6；（2）小；（3）带电体具有吸引轻小物体的性质；（4）接触后，颗粒物也带上负电，同种电荷相互排斥；（5）异种电荷互相吸引．21教育网
2. （1）R相当于断路　1世纪教育网版权所有
（2）当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光
3. 1：5 V2
4. L1，0
四、作图题
1.

五、实验探究题1世纪教育网版权所有
1. （1）断开 （2）L1短路 L2断路 （3）不能 电压表正负接线柱接反了
（4）只做了一次实验 更换不同规格的小灯泡重复该实验
2. 答案：

（3）2.8；1.6；（4）1.2． 1世纪教育网版权所有
