立体到视图[上学期]

课件32张PPT。1、由立体图形到视图画立体图形(一)横看成岭侧成峰
远近高低各不同
不识庐山真面目

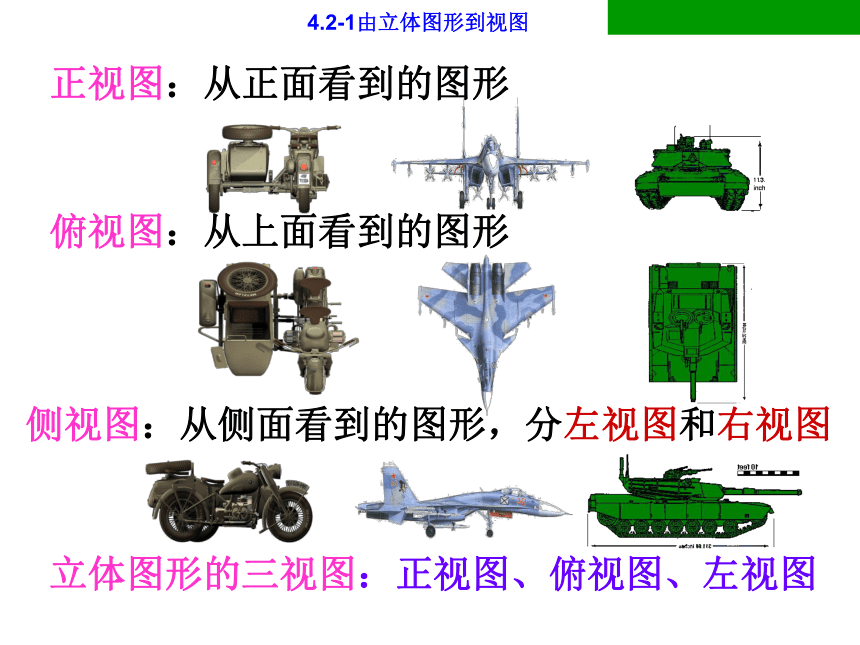

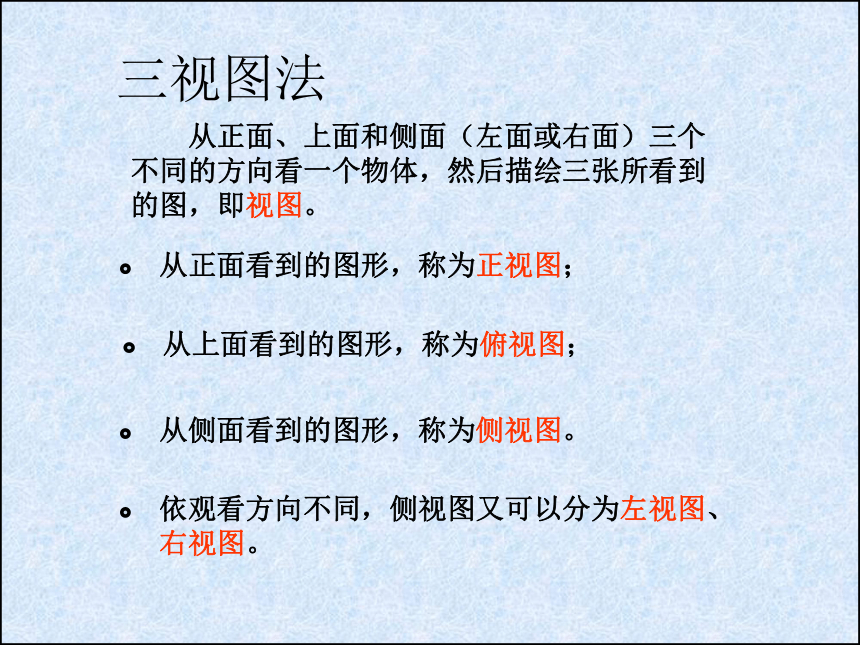

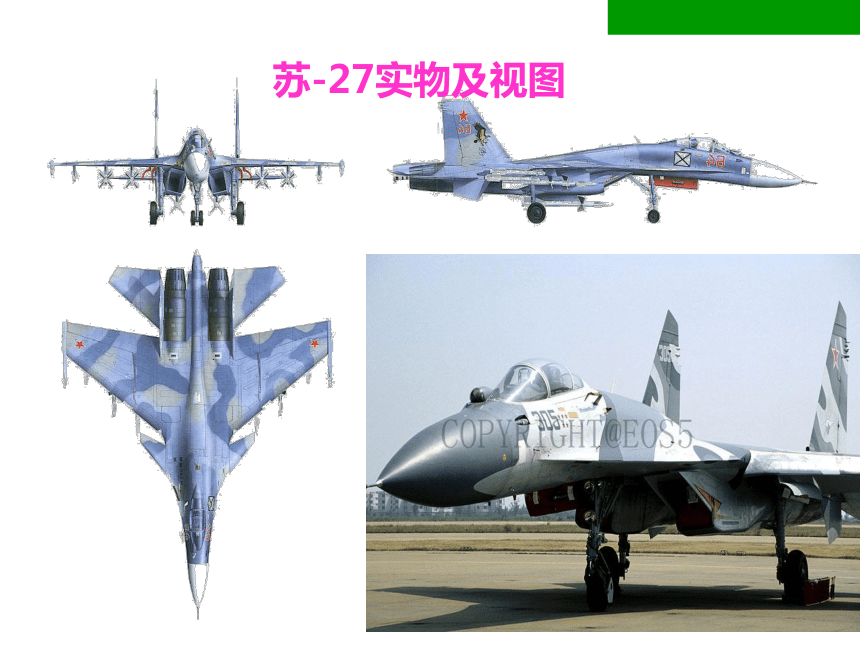

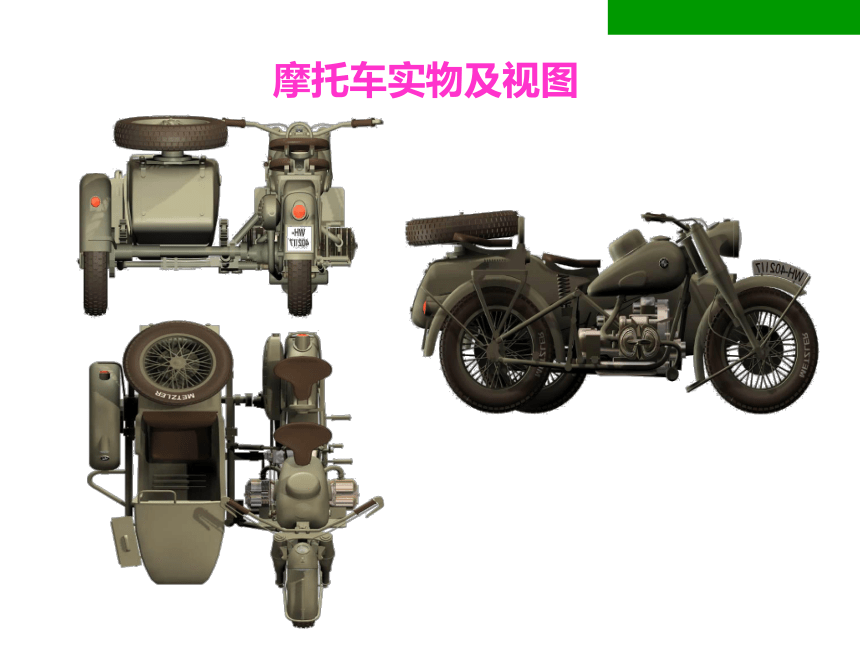

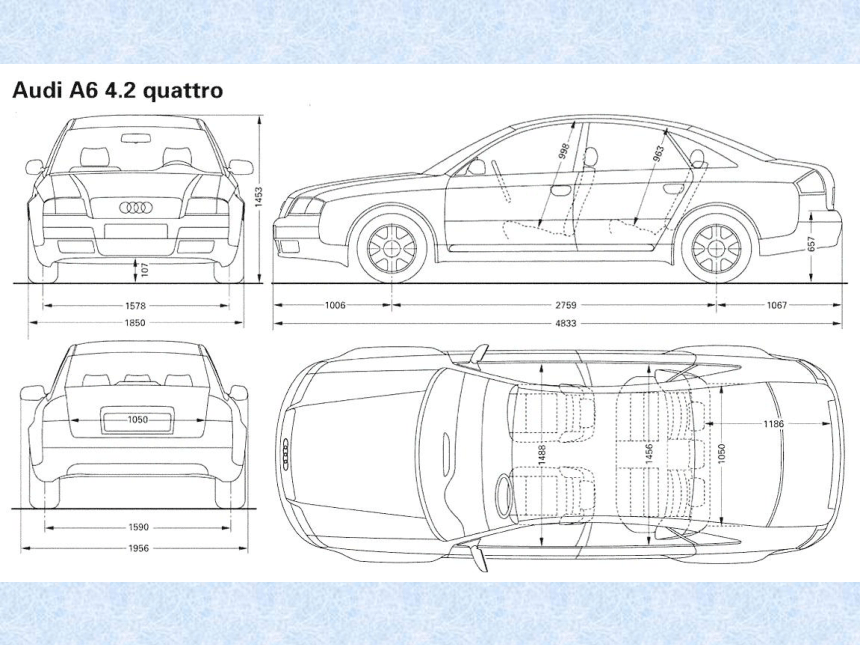

只缘身在此山中2008北京奥运会国家体育场 —— 鸟巢苏-27实物及视图T26M坦克实物及视图摩托车实物及视图4.2-1由立体图形到视图正视图：从正面看到的图形俯视图：从上面看到的图形侧视图：从侧面看到的图形，分左视图和右视图立体图形的三视图：正视图、俯视图、左视图三视图法 从正面、上面和侧面（左面或右面）三个不同的方向看一个物体，然后描绘三张所看到的图，即视图。飞机的三视图正视图左视图俯视图立体图形正视图左视图正视图左视图俯视图正视图立体图形正视图左视图正视图俯视图正视图左视图例2：画出圆柱的三视图。解：圆柱的正视图和左视图都
是长方形，俯视图是圆正视图左视图俯视图正视图左视图俯视图例3：画出四棱锥的三视图。看得见的棱画实线练习:画出下列立体图形的三视图练习:画出下列立体图形的三视图练习:画出下列立体图形的三视图正视图左视图俯视图俯视图左视图正视图俯视图左视图正视图 俯视图 左视图 正视图 左视图 俯视图 正视图 左视图 俯视图 正视图 左视图 俯视图 正视图 左视图 俯视图
