第4节简单机械（第2课时）

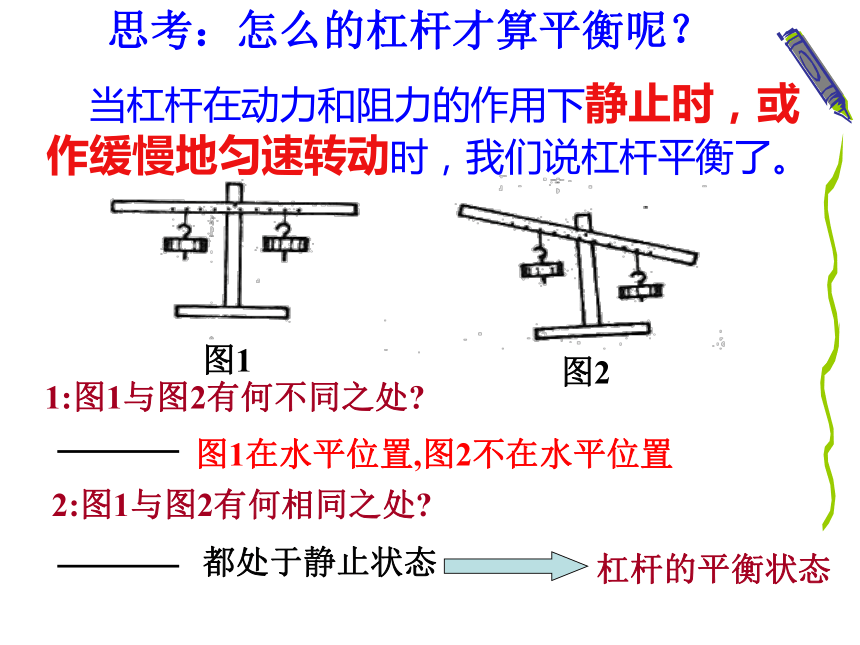

课件21张PPT。第4节 简单机械（二）1:图1与图2有何不同之处?2:图1与图2有何相同之处?思考：怎么的杠杆才算平衡呢？ 当杠杆在动力和阻力的作用下静止时，或作缓慢地匀速转动时，我们说杠杆平衡了。

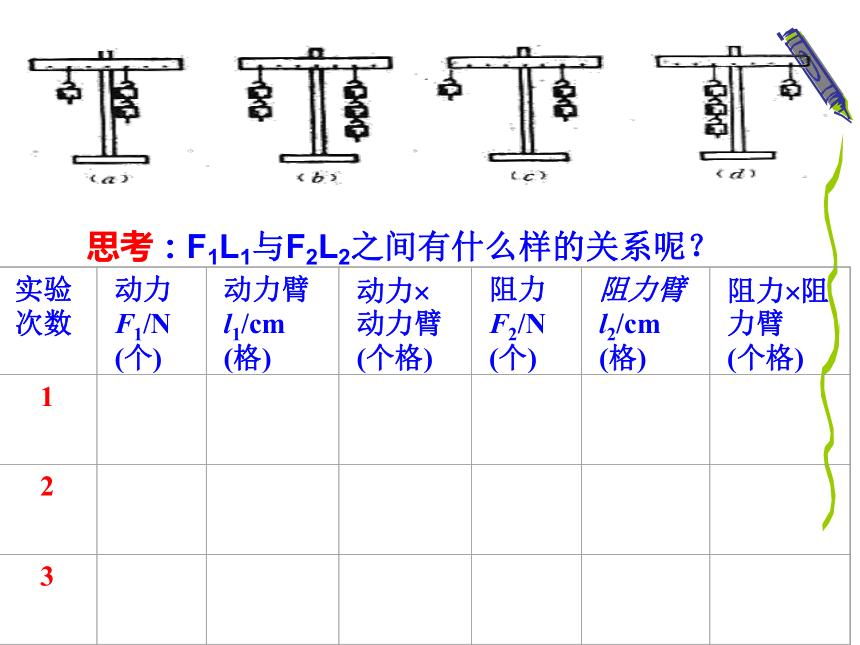

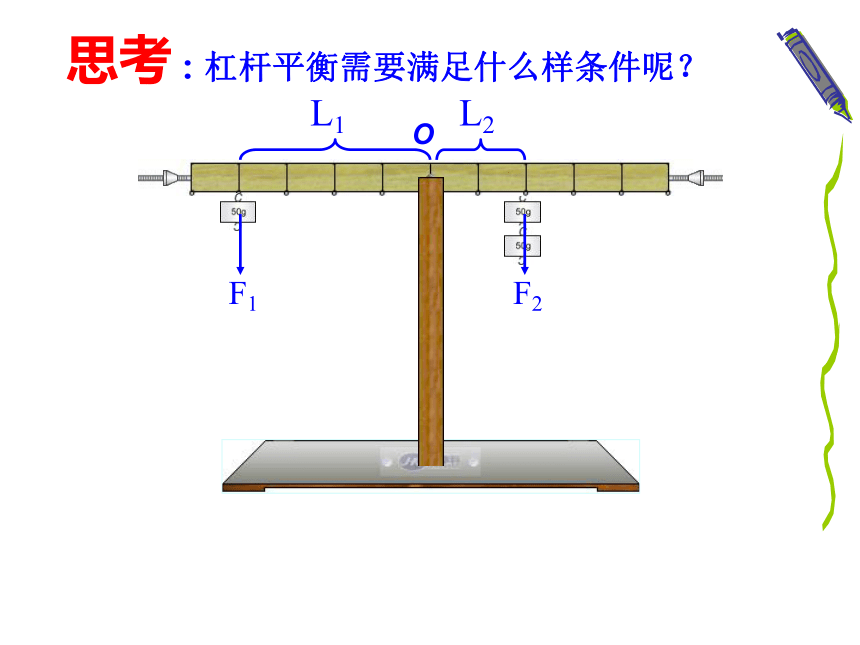

OL1L2F1F2思考：杠杆平衡需要满足什么样条件呢？思考：F1L1与F2L2之间有什么样的关系呢？F1×L1＝F2×L2或杠杆的平衡条件：动力?动力臂=阻力?阻力臂杠杆的平衡条件1。有一根杠杆，动力为1000N，阻力为3000N，动力臂为1.5m，求：它的阻力臂为多少？解　：根据杠杆的平衡条件：
　　　F1L1＝F2L2
　　　L2＝F1L1 / F2
=(1000N X 1.5m) / 3000N
=0.5m

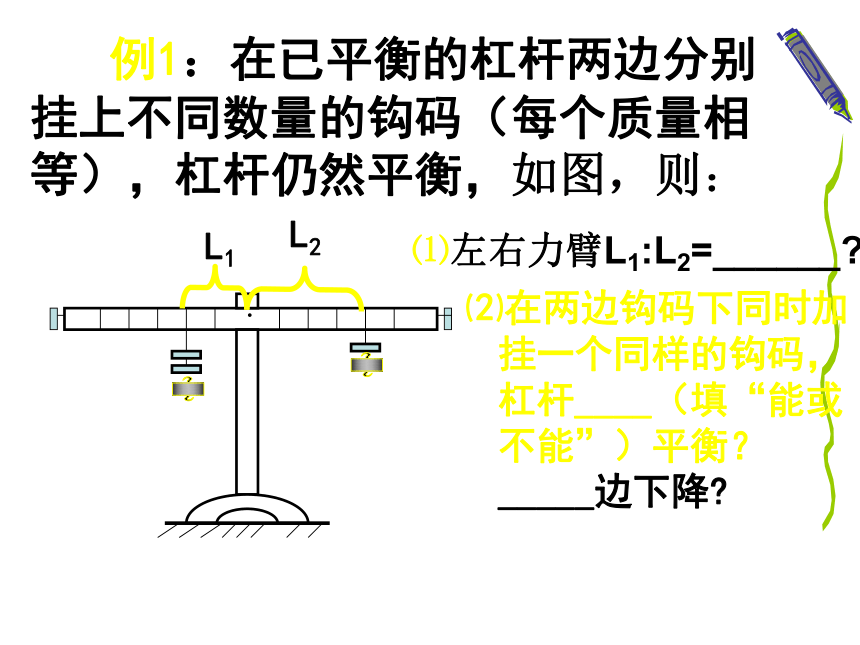

答 ：它的阻力臂为0.5m. 例1：在已平衡的杠杆两边分别挂上不同数量的钩码（每个质量相等），杠杆仍然平衡，如图，则：⑴左右力臂L1:L2=______?
·⑵在两边钩码下同时加挂一个同样的钩码，杠杆____（填“能或不能”）平衡？ _____边下降?

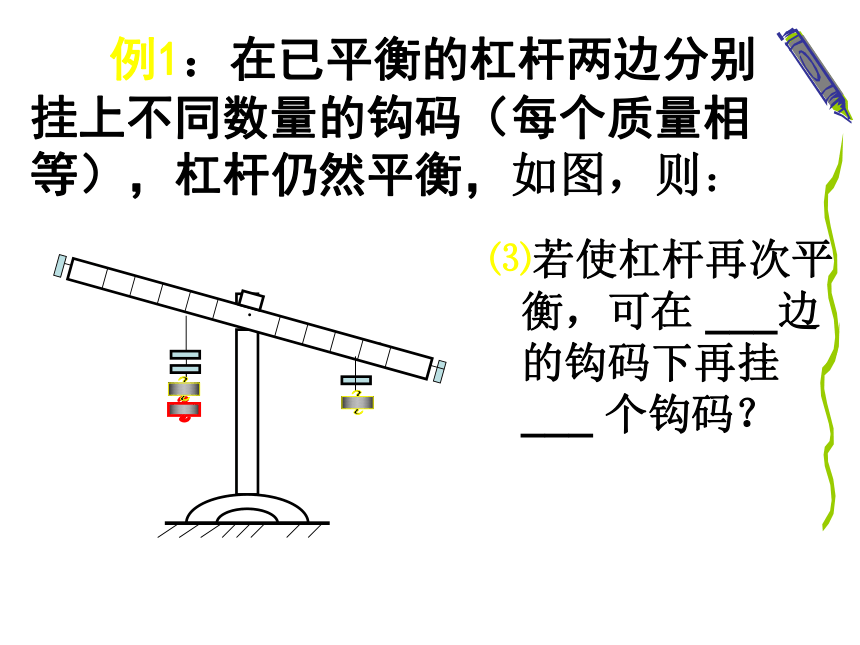

例1：在已平衡的杠杆两边分别挂上不同数量的钩码（每个质量相等），杠杆仍然平衡，如图，则：⑶若使杠杆再次平衡，可在 ___边的钩码下再挂 ___ 个钩码？

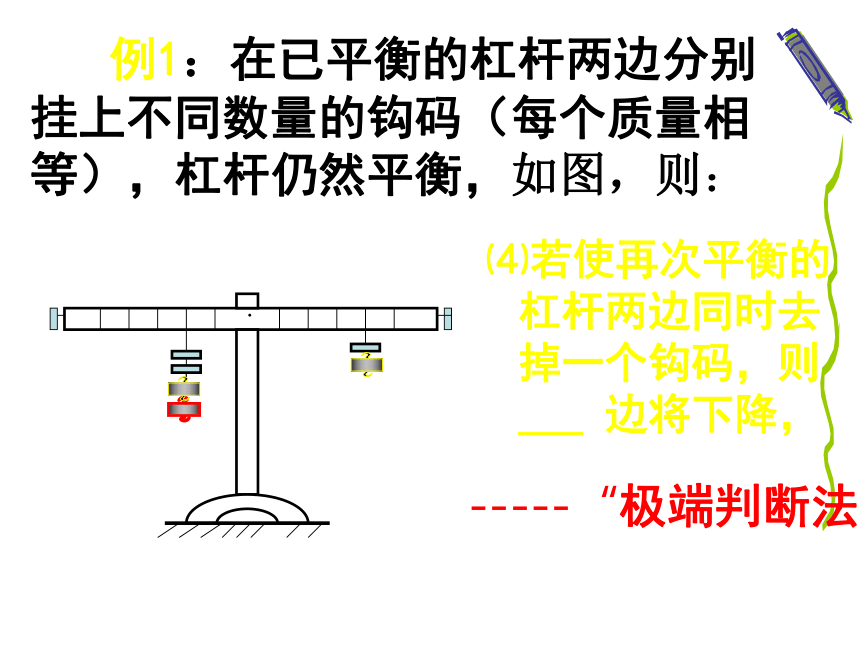

例1：在已平衡的杠杆两边分别挂上不同数量的钩码（每个质量相等），杠杆仍然平衡，如图，则：·⑷若使再次平衡的杠杆两边同时去掉一个钩码，则 ___ 边将下降，-----“极端判断法”**在“研究杠杆的平衡条件”实验中：
①实验前要调节杠杆两端的平衡螺母，使杠杆在____位置平衡，这样做是 为了______________________________.若发现杠杆左端低、右端高，这 时应将两端的螺母都向_ _移. ②杠杆的支点通过杠杆的重心，这样做的目的是__________从杠杆上方便地读出或测量出力臂水平右使重力作用线通过支点，重力臂为0 ，
不影响杠杆平衡条件③实验中，我们是根据测得的数据，通过计算____ ___________才归纳出杠杆的平衡条件是__ __。动力×动力臂和阻力×阻力臂 动力 ×动力臂=阻力×阻力臂(F1L1=F2L2 )oL1L2问题:在用撬棒撬石头时，通常会感到省力些,这到底是为什么呢?由上分析可知:
杠杆平衡时:
又因为:L1>L2
所以,F1 ∵L1 〉L2
∴F1〈 F2
这是省力杠杆省力杠杆F2F1动力臂L1阻力臂L2由 F1L1=F2L2
∵L1 〈 L2
∴F1 〉 F2
这是费力杠杆费力杠杆F2F1动力臂L1阻力臂L2由 F1L1=F2L2
∵L1 = L2
∴F1 = F2
这是等臂杠杆不省力，也不省距离举例？小结3.(2003.南京)一根蜡烛截成长度不同的两段竖立在杠杆的两边，如图且杠杆平衡，若同时点燃蜡烛（设燃烧速度相同），则杠杆的 ___端将翘起。4. 一根均匀铜丝，在中点处支住它刚好平衡，现将其右端从中对折起来，如图所示，则杠杆
A) 仍平衡；
B)左端下降；
C)右端下降；
D)无法判断。
课堂练习
