第四节 地形图的判读
图片预览
文档简介
课件33张PPT。 第一章 第四节

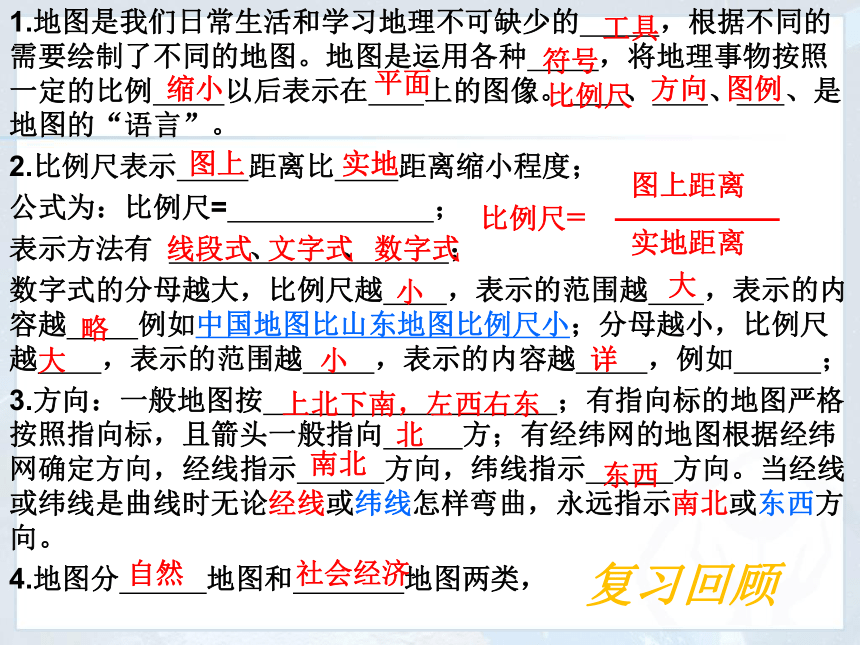

地形图的判读1.地图是我们日常生活和学习地理不可缺少的 ，根据不同的需要绘制了不同的地图。地图是运用各种 ，将地理事物按照一定的比例 以后表示在 上的图像。 、 、 、是地图的“语言”。
2.比例尺表示 距离比 距离缩小程度；
公式为：比例尺= ；
表示方法有 、 、 ；
数字式的分母越大，比例尺越 ，表示的范围越 ，表示的内容越 例如中国地图比山东地图比例尺小；分母越小，比例尺越 ，表示的范围越 ，表示的内容越 ，例如 ；
3.方向：一般地图按 ；有指向标的地图严格按照指向标，且箭头一般指向 方；有经纬网的地图根据经纬网确定方向，经线指示 方向，纬线指示 方向。当经线或纬线是曲线时无论经线或纬线怎样弯曲，永远指示南北或东西方向。

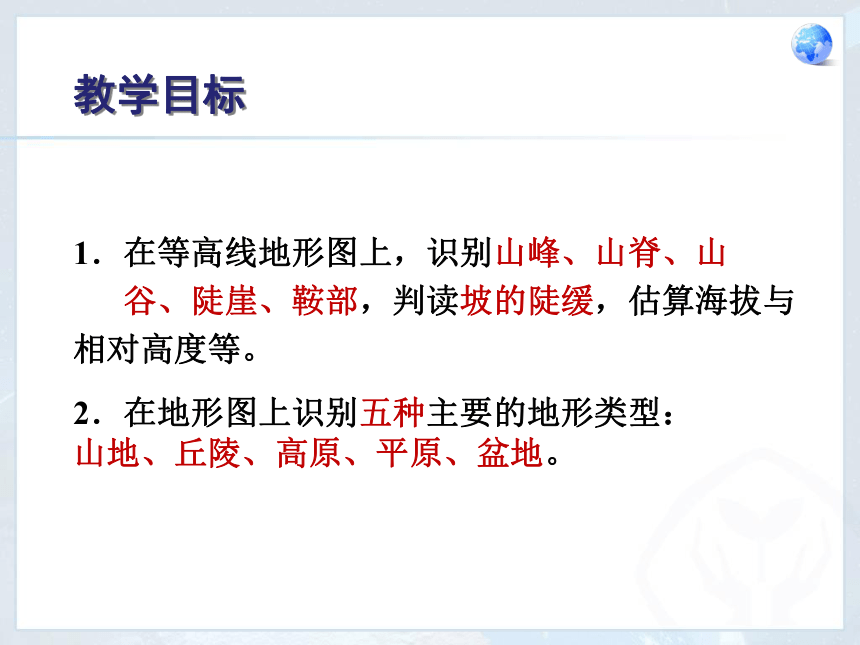

4.地图分 地图和 地图两类，工具符号缩小平面比例尺方向图例图上实地线段式文字式数字式小大略大小详上北下南，左西右东北南北东西自然社会经济复习回顾安第斯山脉巴西高原上的巴西利亚等高线地形图等高线地形图上的不同山体教学目标1．在等高线地形图上，识别山峰、山脊、山
谷、陡崖、鞍部，判读坡的陡缓，估算海拔与相对高度等。2．在地形图上识别五种主要的地形类型：

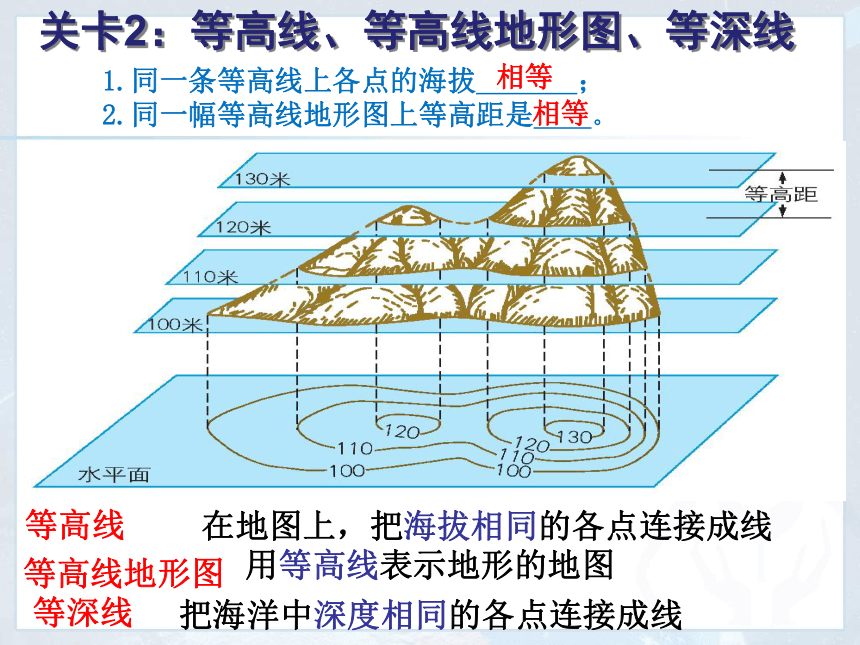

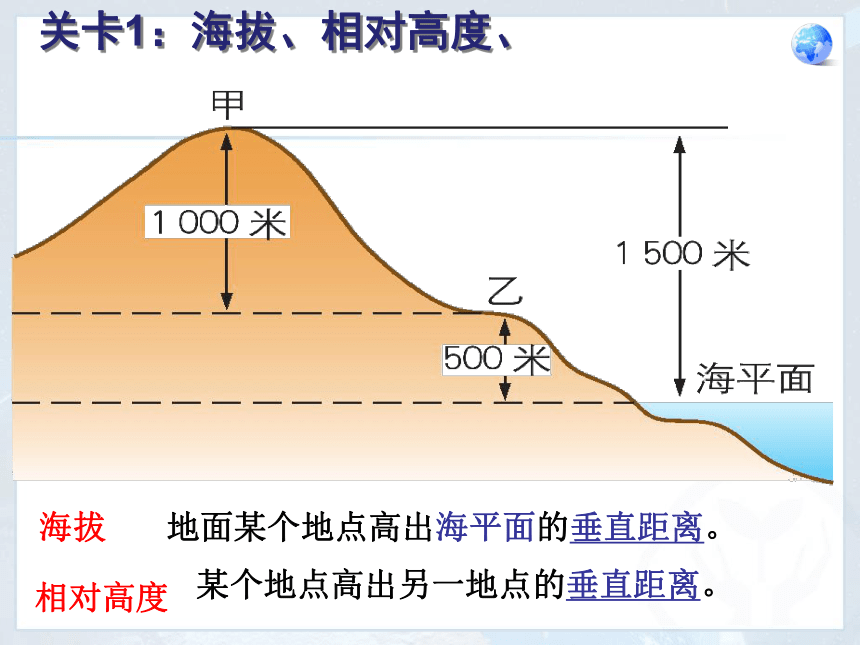

山地、丘陵、高原、平原、盆地。关卡1：海拔、相对高度、海拔地面某个地点高出海平面的垂直距离。 相对高度某个地点高出另一地点的垂直距离。关卡2：等高线、等高线地形图、等深线

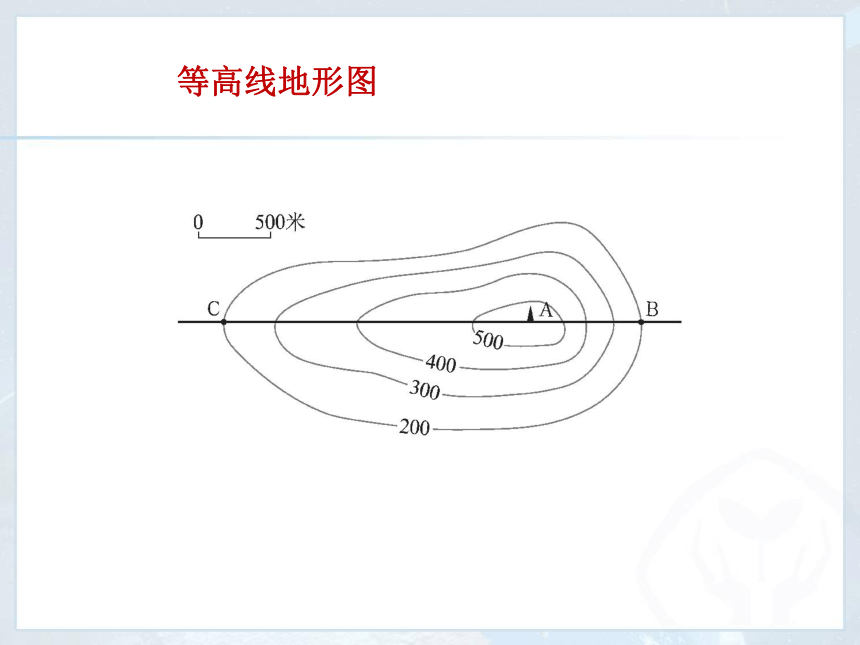

等高线在地图上，把海拔相同的各点连接成线等高线地形图用等高线表示地形的地图等深线把海洋中深度相同的各点连接成线1.同一条等高线上各点的海拔 ；

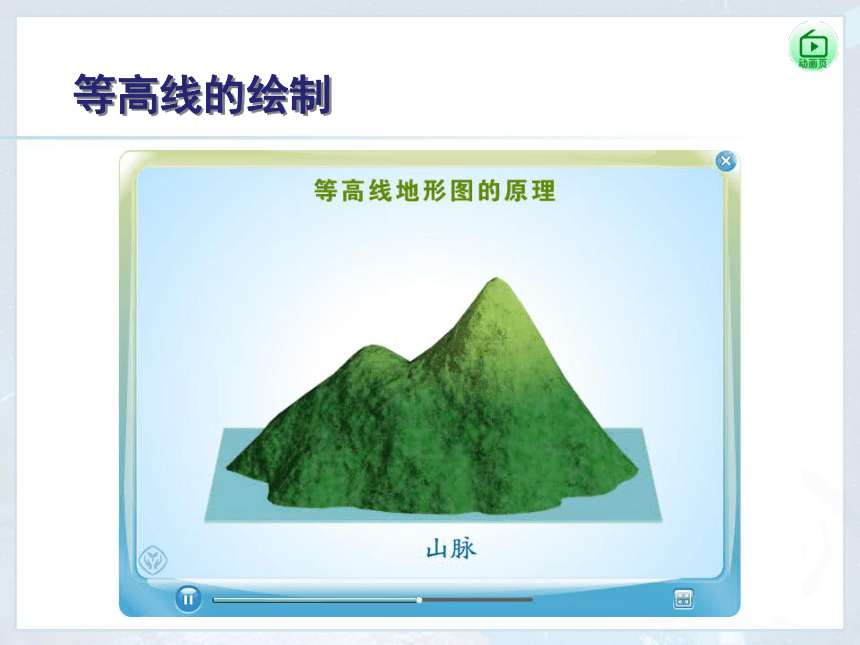

2.同一幅等高线地形图上等高距是 。相等相等等高线的绘制山顶或山峰高耸处，最高处关卡3：山体部位的识别山脊像动物的脊椎，呈现突出的线条山谷两山之间的低凹而狭窄处，多有溪流穿过陡崖陡峭的山崖，垂直山坡鞍部两山峰之间，像马鞍关卡3：等高线上山体识别山峰山脊山谷陡崖鞍部等高线闭合，数
值向四周逐降低等高线的弯曲
部分向低处凸出等高线的弯曲
部分向高出凸出等高线重叠两山峰之间等高线的疏密可判断 ，密的地方坡 ，疏的地方坡 。坡度的陡缓陡缓等高线的数值大小可判断 ，数值大地势 ，数值小地势 。地势的高低高低等高线地形图的判读山顶山脊山谷陡
崖点击文字进相应图片鞍部山脊山谷判断理由：低处凸出是山脊，高处凸出是山谷低脊高谷归纳总结一：等高线闭合，数值向四周逐降低等高线重叠等高线闭合，数
值向四周逐降低
等高线的弯曲
部分向低处凸出两山峰之间关卡4：分层设色地形图在绘有等高线和等深线的地形图上，把不同高度和深度的范围着上不同的颜色，可以一目了然地看到地表的高低形态和海底的起伏状况（海洋着上蓝色，绿色代表平原，褐色或棕色代表山地和高原）黄土高原黄土高原我国东北高原盆地盆地平原平原地形剖面图平原–--- 田地丘陵丘陵安徽九华山昆仑山脉归纳总结二：500米以上面积较大，外陡内缓高耸，陡峭500米以上500米以下地势起伏较大200米以下四周高，中间低宽广平坦关
卡
5
:
地
形
剖
面
图（1）定义：是等高线地形图基础转绘成的
（2）制作方法：先在地形图上画直线AB, 将该直线与等高线的交点一一投射到间隔高度相同平行线上，得到不同的交点，再把这些交点用平滑的曲线连接起来连曲线本节小结1.等高线地形图
（1）几个概念：
海拔，相对高度，等高线，等高线地形图，等高距，等深线
（2）判断坡度的陡缓：
等高线越密集，坡度越 ，等高线越稀疏，坡度越 ；
（3）在等高线地形图上判断地形的部位：
山峰，鞍部，山脊，山谷，陡崖，
2.分层设色地形图
（1）在绘有 和 的地形图上，把不同高度和深度的范围，着上不同的颜色，可以一目了然地看到地形形态和海底的起伏状况
（2）陆地表面的地形类型：
高原，山地，丘陵，盆地，平原3.地形剖面图
（1）定义：是以 基础转绘成的
（2）制作方法：画直线AB, 找交点再投射到平行线上，得到不同的交接再连曲线陡缓等高线等深线等高线地形图
