6. 路程-时间图像和速度-时间图像
第一单元 机械运动

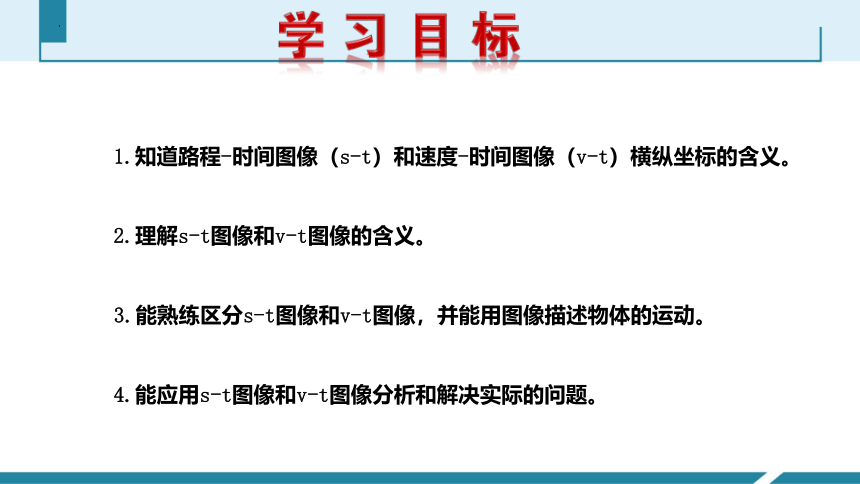

1.知道路程-时间图像（s-t）和速度-时间图像（v-t）横纵坐标的含义。
2.理解s-t图像和v-t图像的含义。
3.能熟练区分s-t图像和v-t图像，并能用图像描述物体的运动。
4.能应用s-t图像和v-t图像分析和解决实际的问题。
知识点一 s-t图像

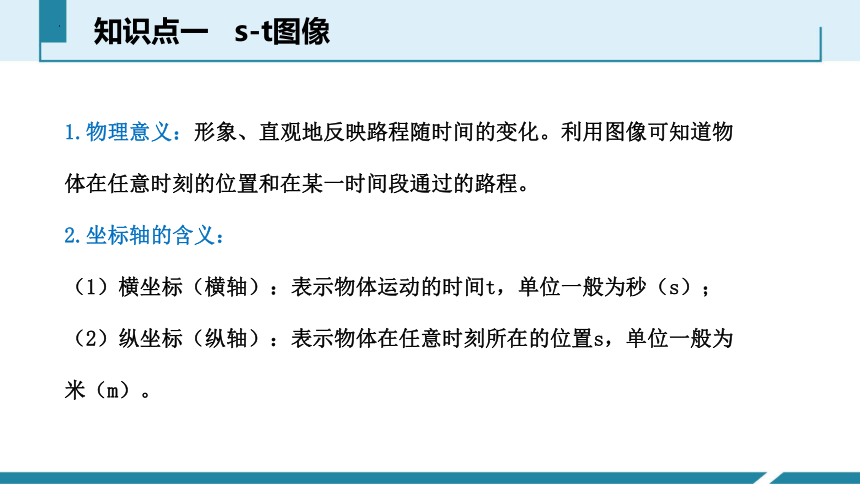

1.物理意义：形象、直观地反映路程随时间的变化。利用图像可知道物体在任意时刻的位置和在某一时间段通过的路程。
2.坐标轴的含义：
（1）横坐标（横轴）：表示物体运动的时间t，单位一般为秒（s）；
（2）纵坐标（纵轴）：表示物体在任意时刻所在的位置s，单位一般为米（m）。
3.图像的意义
（1）水平直线：表示物体处于静止状态，如图①；
（2）倾斜直线：表示物体做匀速直线运动，如图②
和③。若向上倾斜，表示物体沿s轴的正方向运动；若向
下倾斜，表示物体沿s轴的负方向运动。
（3）曲线：表示物体做变速直线运动，如图④。
（4）图线与t轴的夹角（倾角）能体现物体运动的速度大小，倾角越大，表示物体运动的速度越大，如图中α角。
（5）图线与纵轴（s轴）的交点（纵截距）为物体运动的初位置，如图A点。
知识点一 s-t图像

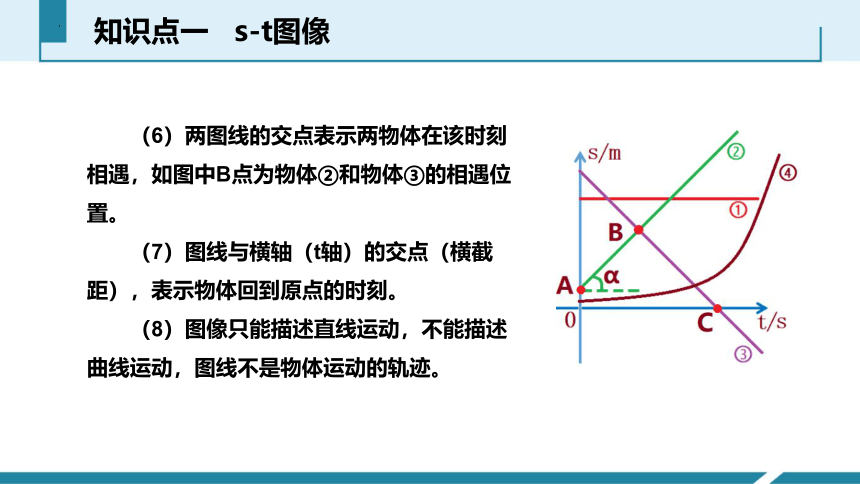

（6）两图线的交点表示两物体在该时刻相遇，如图中B点为物体②和物体③的相遇位置。
（7）图线与横轴（t轴）的交点（横截距），表示物体回到原点的时刻。
（8）图像只能描述直线运动，不能描述曲线运动，图线不是物体运动的轨迹。
知识点一 s-t图像

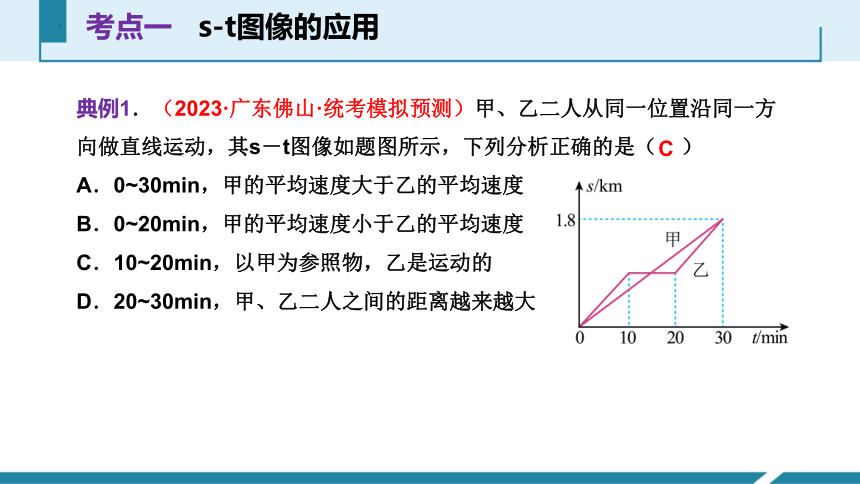

典例1．（2023·广东佛山·统考模拟预测）甲、乙二人从同一位置沿同一方向做直线运动，其s－t图像如题图所示，下列分析正确的是（ ）
A．0~30min，甲的平均速度大于乙的平均速度
B．0~20min，甲的平均速度小于乙的平均速度
C．10~20min，以甲为参照物，乙是运动的
D．20~30min，甲、乙二人之间的距离越来越大
考点一 s-t图像的应用
C

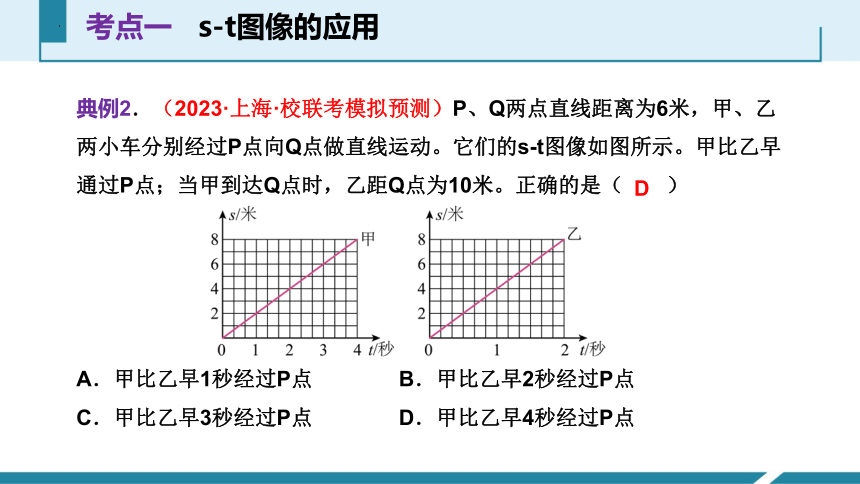

典例2．（2023·上海·校联考模拟预测）P、Q两点直线距离为6米，甲、乙两小车分别经过P点向Q点做直线运动。它们的s-t图像如图所示。甲比乙早通过P点；当甲到达Q点时，乙距Q点为10米。正确的是（　　）
A．甲比乙早1秒经过P点 B．甲比乙早2秒经过P点
C．甲比乙早3秒经过P点 D．甲比乙早4秒经过P点
考点一 s-t图像的应用
D
1．（2023春·河南郑州·八年级校考阶段练习）如图是在同一位置开始同向运动的甲、乙两物体路程s与时间t关系图像，下列说法正确的是（　　）
A．两物体同时开始运动
B．2-3s内，以甲为参照物，乙是静止的
C．在t=5s时，甲、乙两物体速度相同
D．甲物体的运动速度为1.3m/s
当堂练习
B
2．甲、乙两车同时同地向南做匀速直线运动，它们的s-t图像如图所示。下列判断中正确的是（　　）
①.以甲车为参照物，乙车是向北运动的
②.甲车一定比乙车通过的路程多
③.运动过程中，甲、乙两车之间的距离始终保持不变
④.通过4米的路程，甲比乙少用2秒
⑤.经过十秒钟后，甲、乙两车的距离是10米
A．①②④ B．②③⑤ C．①④⑤ D．①②⑤
当堂练习
C
知识点二　v-t图像
1.物理意义：形象、直观地描述物体运动的速度（v）随时间（t）的变化。
2.坐标轴的含义
（1）横坐标（横轴）：表示物体
运动的时间（t）；
（2）纵坐标（纵轴）：表示物体
运动的速度（v）。
3.图像的含义
（1）水平直线：表示物体做匀速直线运动，如图中物体①；
（2）倾斜直线和曲线：均表示物体做变速直线运动运动，如图中物体②、③和④。
知识点二　v-t图像
（3）图线与t轴所围的面积表示物体运动的路程。在正半轴所围的面积表示物体沿s轴正方向运动的路程；在负半轴所围的面积表示物体沿s轴负方向运动的路程。若物体运动的图线与t轴所围的面积既有正半轴，又有负半轴，则总路程为物体正半轴所围面积减去负半轴所围面积，如图中物体③在t1时间内通过的总路程为s=s1-s2。
知识点二　v-t图像
（4）图线与纵轴的交点（纵截距）为物体的初始速度，如图中A点；
（5）图线与横轴的交点（横截距）为物体运动速度为零的时刻，如图中C点；
（6）两图线的交点表示两物体在该时刻速度相同，如图中B点为物体②和③在该时刻速度相同。
（7）图线不为物体运动的轨迹。
知识点二　v-t图像
典例3．（2022·湖北襄阳·统考中考真题）如图甲所示，交警利用无人机对高速公路通行情况进行实时监测。无人机上安装有摄像机，在飞行过程中，以地面为参照物，摄像机是 _____（选填“运动”或“静止”）的；图乙是无人机上升到某高度后水平飞行的v-t图像，它在第25s时的速度为 _____m/s。
考点二 v-t图像的应用
运动
10
典例4．（2023·河南商丘·统考一模）甲、乙两人各自驾车同时同向运动，甲从A地出发，乙从距A地30m处出发，甲的v—t图像和乙的s—t图像如图所示。则由图像可知（　　）
A．甲追不上乙 B．乙的速度为22.5m/s
C．甲出发12s可追上乙 D．乙做的是变速直线运动
C
考点二 v-t图像的应用
1．如图是甲、乙两物体做直线运动的s﹣t图像，下列说法正确的是（　　）
A．甲物体做加速运动，乙物体做减速运动
B．甲、乙两物体从同一地点同向而行
C．t＝10s时，甲、乙两物体的速度相同
D．乙物体10s内的平均速度是5m/s
2．（2023春·广东清远·八年级校考期中）用图像表示物体的运动规律，图中表示同一运动规律的是（　　）
A．甲和丙 B．乙和丁
C．甲和乙 D．乙和丙
D
课堂反馈
A
课堂反馈
3．（2022秋·重庆九龙坡·八年级重庆市育才中学校考期末）
甲、乙两车同时向东运动，甲车从A地出发，乙车在甲车东边
40m远处出发，甲车的v﹣t图像和乙车的s﹣t图像如图所示。
则由图像可知（　　）
A．乙车做加速运动 B．乙车的速度为15m/s
C．甲车追上乙车时，乙车运动了40m D．甲车在4s后追上乙车
4．（2022春·广东汕尾·八年级校考期中）如图所示，甲、乙、丙三辆小车同时、同地由东向西运动，根据它们的运动图像分析说法正确的是（　　）
A．运动6秒后，乙、丙两车的距离为18m
B．丙车运动4s 通过的路程是4m
C．甲、乙两车的速度之比为2∶1
D．甲乙车做变速直线运动，丙车做匀速直线运动
C
A
课堂反馈
5．（2023·上海青浦·统考二模）甲、乙两小车同时向同一方向做直线运动，分别依次经过直线上的A、B两点，已知A、B两点相距10米，两车运动的s-t图像分别如图（a）（b）所示。运动6秒乙车通过B点，再过1秒甲车通过B点。则乙车在A点时，甲车距A点（　　）
A．2米 B．3米 C．6米 D．8米
D
课堂小结
s-t和v-t图像
v-t图像
s-t图像
