(共32张PPT)
地形图的判读
第2课时
观察下面等高线地形图（单位：米），说出图中字母代表的地形部位名称。.
-200
0
200
500
1 000
2 000
3 000
5 000
A
B
C
D
如果我们在该图不同等高线之间着上不同的颜色，会怎么样呢？.
绘制等高线地形图
绘制成分层设色地形图
着色
分层设色地形图
1．分层设色地形图的概念
在绘有等高线和等深线的地形图上，把不同高度和深度的范围，着上不同的颜色（海洋则着上深浅不同的蓝色），可以一目了然地看到地表的高低形态和海底的起伏状况，这种地图叫分层设色地形图。
分层设色地形图
分层设色地形图上各种颜色表示的高度（深度）范围，需要查看图上所附的高度表。
2．分层设色地形图着色的一般规律
一般规律是：
蓝色表示_____，
绿色表示_____，
黄色表示______________，
褐色表示______________,
白色表示雪线以上部分。
平原
海洋
低山、丘陵
高原、山地
3．陆地地形类型
分层设色地形图和地形素描示意图
中国各类地形面积比例
有山地、丘陵、高原、平原和盆地五种。

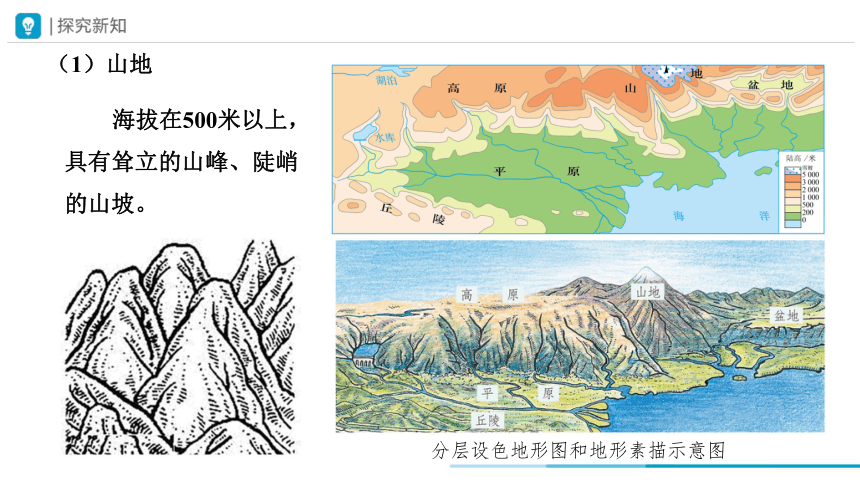

（1）山地
分层设色地形图和地形素描示意图
海拔在500米以上，具有耸立的山峰、陡峭的山坡。
（1）山地
落基山脉
喜马拉雅山脉主峰——珠穆朗玛峰

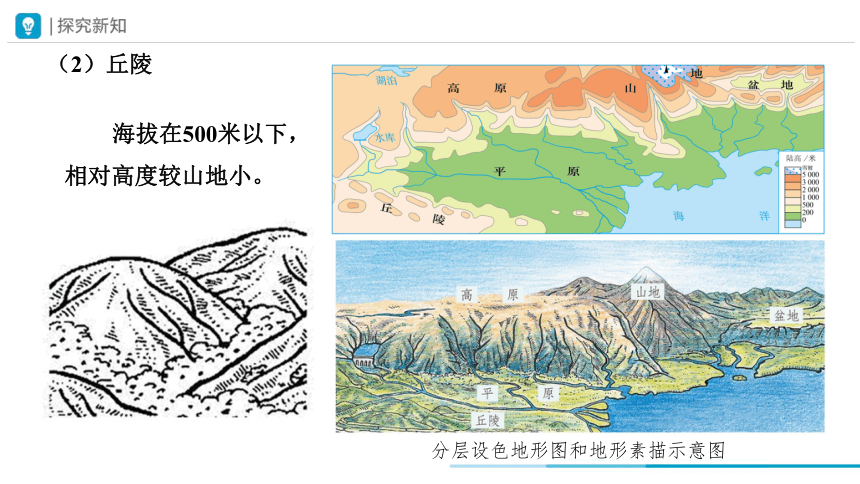

（2）丘陵
分层设色地形图和地形素描示意图
海拔在500米以下，相对高度较山地小。
（2）丘陵
东南丘陵

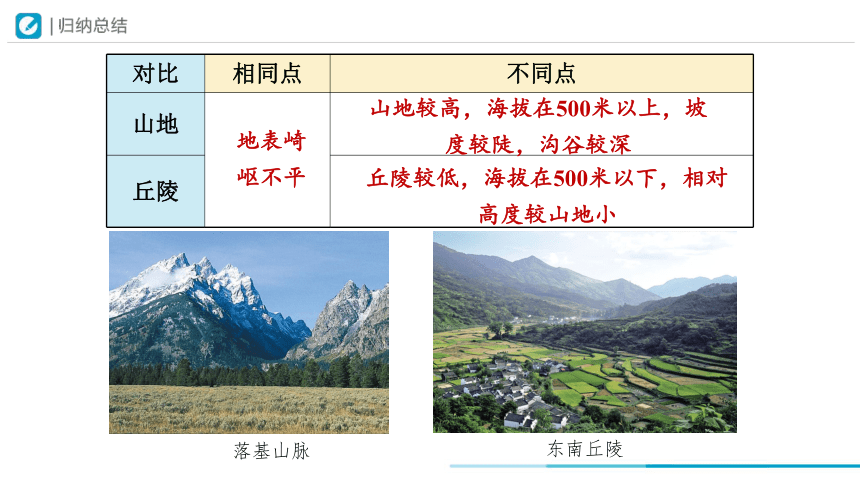

对比 相同点 不同点
山地
丘陵
地表崎岖不平
丘陵较低，海拔在500米以下，相对高度较山地小
山地较高，海拔在500米以上，坡度较陡，沟谷较深
落基山脉
东南丘陵
（3）高原
海拔在500米以上，面积较大，外围较陡、内部起伏较为和缓。
分层设色地形图和地形素描示意图
东非高原
内蒙古高原
（3）高原
黄土高原
（3）高原
云贵高原
（4）平原
海拔一般在200米以下，宽广平坦。
分层设色地形图和地形素描示意图
我国东北平原
对比 相同点 不同点
平原
高原
地面起伏小
平原海拔较低，一般在200米以下
高原海拔较高，边缘较陡峻，一般在500米以上
东非高原
我国东北平原
（5）盆地
分层设色地形图和地形素描示意图
四周高，中间低。
（5）盆地
四川盆地
地形 高原 平原 山地 丘陵 盆地
海拔
地面起伏程度
等高线特征
一般在200米以下
500米以下
500米以上
500米以上
内部海拔小于外部海拔
起伏小，平坦，广阔
相对高度较山地小
内部起伏较为和缓，外围陡峭
地面起伏程度大，坡陡
四周高，中间低
等高线稀疏、平直
等高线稀疏，较曲折
高原面等高线稀疏，边缘等高线密集
等高线密集，曲折
周围等高线密集，内部稀疏，呈闭合曲线
任务一
总结陆地表面地形类型的主要特征
3．陆地地形类型
世界陆地地形之最
世界上最大的平原
——亚马孙平原。
世界上最高的高原
——青藏高原。
世界上最大的盆地
——刚果盆地。
世界上最大的高原
——巴西高原。
世界上最长的山脉
——安第斯山脉。
台湾岛的地形剖面图（沿北回归线附近）
概念：沿等高线地形图某条直线下切而显露出来的地形垂直剖面。
地形剖面图
1．地形剖面图的概念和特点
特点：更直观地表示地面上沿某一方向地势的起伏和坡度的陡缓。
第一步：找到剖面线AB。
2．地形剖面图的绘制
地形剖面图的绘制方法
第二步：点出剖面线AB与等高线的交点。
地形剖面图的绘制方法
2．地形剖面图的绘制
第三步：将交点一一投射到间隔高度相同的平行线上，得到不同的交点。
地形剖面图的绘制方法
2．地形剖面图的绘制
第四步：将这些不同的交点用平滑的曲线连接起来。
地形剖面图的绘制方法
2．地形剖面图的绘制
用地形剖面图描述地面上沿某一方向地势特点时，要说清楚起伏大小和起伏变化的趋势，注意强调方位和方向。如我国的地势特点是西高东低。
3．地形剖面图的判读
中国沿北纬32°地形剖面示意
高
较高
低
西高东低 ，呈阶梯状分布。
第一级阶梯
第二级阶梯
第三级阶梯
澳大利亚沿南纬28°纬线的地形剖面示意
高
低
高
东西两侧高 ，中部低。
3．地形剖面图的判读
低
高
低
中部高，东西两侧低。
低
高
低
中部高，南北两侧低。
中部高，四周低。
3．地形剖面图的判读
低
高
高
北美洲大陆沿北纬40°纬线的地形剖面示意
东西两侧高，中部低。
3．地形剖面图的判读
（1）补充完成等高线地形图。
（2）图中虚线A代表的地形部位是____。
（3）张庄位于王庄的_______方向。
（4）图中河流的流向大致是__________。
（5）完成图中沿剖面线BC的地形剖面图。
山脊
东北
由北向南
任务二
读等高线地形图，回答下列问题。.
地形图的判读
概念
一般着色原则
陆地地形类型
等高线地形图
分层设色地形图
地形剖面图
山地
丘陵
高原
平原
盆地
概念
绘制方法
判读
