15.4 电流的测量 同步练习
一、单选题
1．关于摩擦起电和电流的形成，下列说法中正确的是（　　）
A．摩擦起电实际上通过摩擦的方式产生了电荷
B．一个泡沫小球被一个摩擦过的玻璃棒吸引，则泡沫小球可能会带负电
C．只有电子的定向移动才会形成电流
D．大多数用电器工作时外壳容易吸引灰尘是因为灰尘也是带电体
2．下列说法正确的是（ ）
A．只要导体内自由电荷存在，就能形成电流
B．在闭合电路中要得到持续电流就必须有电源
C．在串联电路中，有一个用电器断路，其余用电器仍可照常工作
D．在并联电路中，有一个用电器被短路其余用电器仍可照常工作
3．如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）
A．灯L1不亮 B．灯L2不亮 C．电流表无示数 D．电池也被烧坏
4．关于电流表的使用,下列说法不正确的是（ ）
A．测量电流时，若不知道被测电流的大小，应选择较小量程
B．不允许将电流表直接接在电源的两极上
C．在用电流表测量电路中电流的实验中，将0-0.6安的量程接入电路，而一位同学却按0-3安的量程读数，读得1.4安，则电路中实际电流为0.28安
D．用电流表测电流，必须将电流表串联在被测电路中
5．如图所示的四个电路，其中电流表能直接测出灯的电流的是：
A． B．
C． D．

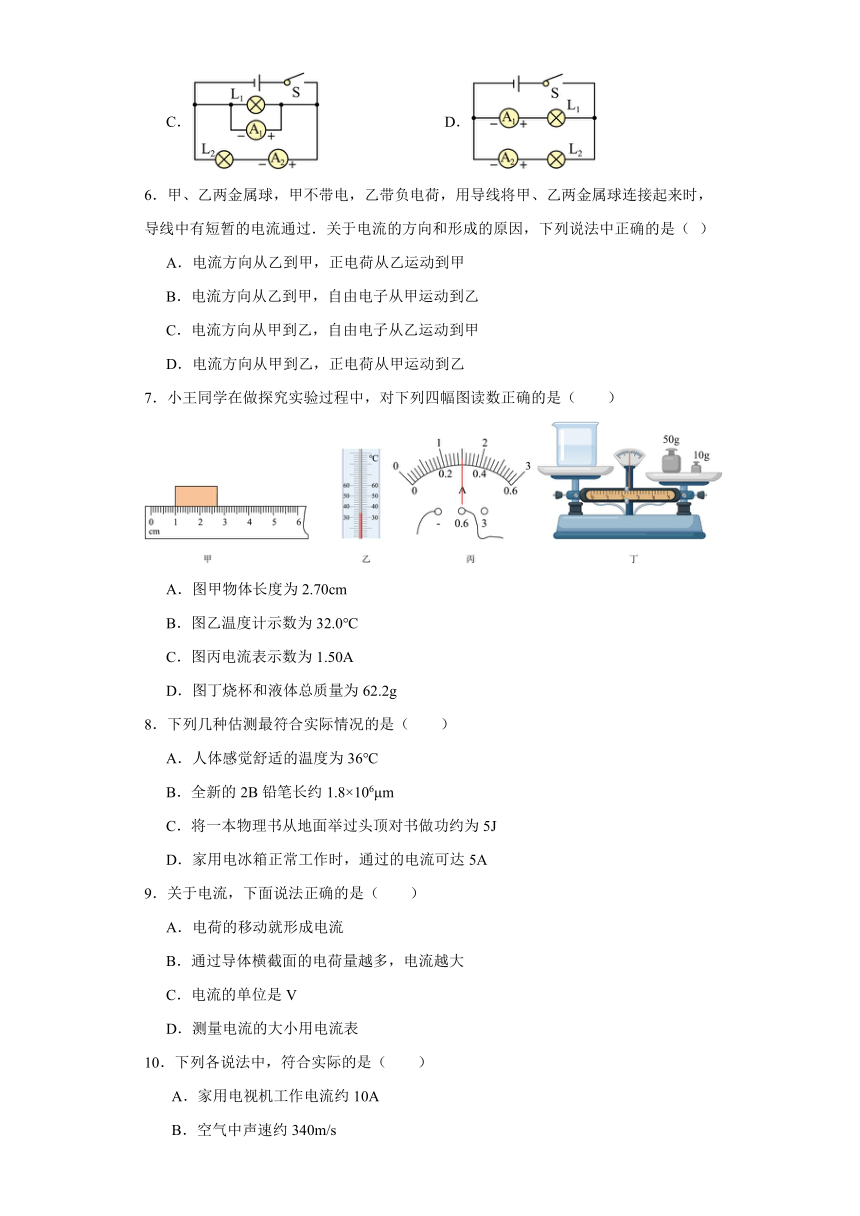

6．甲、乙两金属球，甲不带电，乙带负电荷，用导线将甲、乙两金属球连接起来时，导线中有短暂的电流通过．关于电流的方向和形成的原因，下列说法中正确的是（ ）
A．电流方向从乙到甲，正电荷从乙运动到甲
B．电流方向从乙到甲，自由电子从甲运动到乙
C．电流方向从甲到乙，自由电子从乙运动到甲
D．电流方向从甲到乙，正电荷从甲运动到乙
7．小王同学在做探究实验过程中，对下列四幅图读数正确的是（　　）
A．图甲物体长度为2.70cm
B．图乙温度计示数为32.0℃
C．图丙电流表示数为1.50A
D．图丁烧杯和液体总质量为62.2g
8．下列几种估测最符合实际情况的是（　　）
A．人体感觉舒适的温度为36℃
B．全新的2B铅笔长约1.8×106μm
C．将一本物理书从地面举过头顶对书做功约为5J
D．家用电冰箱正常工作时，通过的电流可达5A
9．关于电流，下面说法正确的是（　　）
A．电荷的移动就形成电流
B．通过导体横截面的电荷量越多，电流越大
C．电流的单位是V
D．测量电流的大小用电流表
10．下列各说法中，符合实际的是（　　）
A．家用电视机工作电流约10A
B．空气中声速约340m/s
C．一支普通2B铅笔质量约200g
D．正常人心跳每秒约0.5次
二、填空题

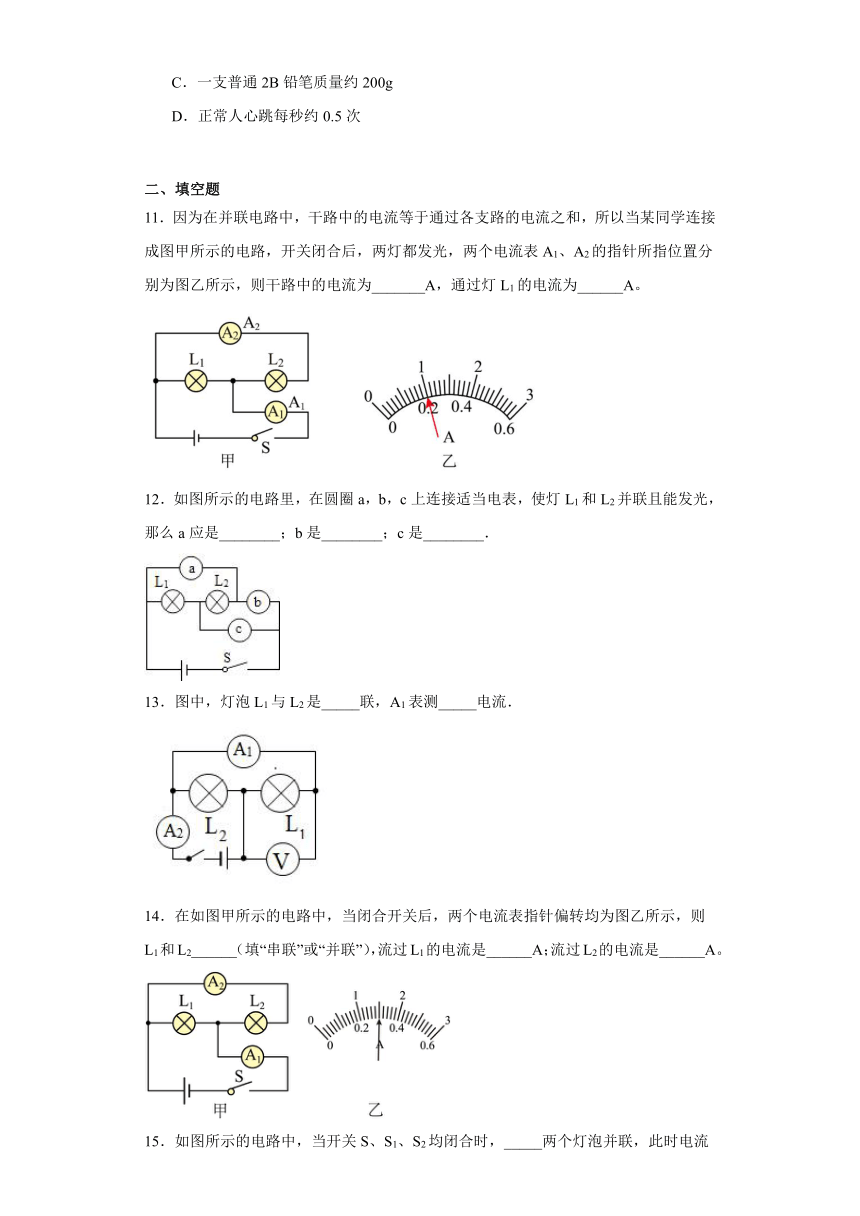

11．因为在并联电路中，干路中的电流等于通过各支路的电流之和，所以当某同学连接成图甲所示的电路，开关闭合后，两灯都发光，两个电流表A1、A2的指针所指位置分别为图乙所示，则干路中的电流为_______A，通过灯L1的电流为______A。
12．如图所示的电路里，在圆圈a，b，c上连接适当电表，使灯L1和L2并联且能发光，那么a应是________；b是________；c是________．
13．图中，灯泡L1与L2是_____联，A1表测_____电流．
14．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则L1和L2______（填“串联”或“并联”），流过L1的电流是______A；流过L2的电流是______A。
15．如图所示的电路中，当开关S、S1、S2均闭合时，_____两个灯泡并联，此时电流表测的是灯泡_____中的电流。
16．小强在用伏安法测量某定值电阻的阻值时，应将电流表_____电路中（选填“串联”或“并联”）， 开关闭合前应将变阻器滑片放在_____；若闭合开关时发现电流表指针向左偏转，则说明连接时_____。
17．如图所示，甲、乙位置为电压表或电流表，电源电压保持不变。现闭合开关S1，断开S2，使两灯都发光，则甲为______（填“电压表”或“电流表”），乙为______（填“电压表”或“电流表”）。
18．如图甲所示的电路，电源电压不变。当开关 S 闭合后，电流表测量的是通过___________的电流，电流表的指针偏转如图乙所示，电流表的示数为___________A．若灯泡 L1断路，则电流表的示数将___________。
三、作图题
19．（1）请在图中用笔画线代替导线，按要求连接电路。要求：①开关同时控制两盏电灯；①电灯L1、L2并联；③电流表测通过两灯的总电流；④所画导线不能交叉。
（2）根据如图所示的电路图，用笔画线代替导线，连接实物电路 （要求导线不能交叉）
（3）根据实物图画出相应的电路图来（画在虚线框）
四、实验题
20．某同学为了探究并联电路中干路的电流与各支路电流之间的关系，设计电路如图所示．
（1）请完成电路连接．当闭合开关时，该同学发现电流表A1指针向“0”刻线左边偏转，则故障原因可能是_____．
（2）当闭合开关时，该同学还发现电流表A的指针向右偏转，超过了右边最大刻度值，他可以采取的措施是_____．
（3）排除一切故障后，该同学分别记下电流表A、A1、A2的示数，然后换上另外两个灯泡，再次记下三个电流表的示数，两次记录的数据如下表：
根据上表的数据分析，可得出的结论是：_____．
试卷第1页，共3页
参考答案：
1．B
2．B
3．A
4．A
5．D
6．C
7．D
8．C
9．D
10．B
11． 1 0.8
12． 电流表 电压表 电流表
13． 并 通过L1的
14． 并联 1.2 0.3
15． L1L2 L2
16． 串联 最大阻值 正负接线柱接反
17． 电流表 电流表
18． L2 0.28 不变
19．（1）
（2）
（3）
20． 正负接线柱接线反了 更换大量程 干路电流等于各支路电流之和
