高考物理浙江卷（1月）3年（2021-2023）真题汇编-实验题（有解析）

中小学教育资源及组卷应用平台
高考物理浙江卷（1月）3年（2021-2023）真题汇编-实验题
一、实验题

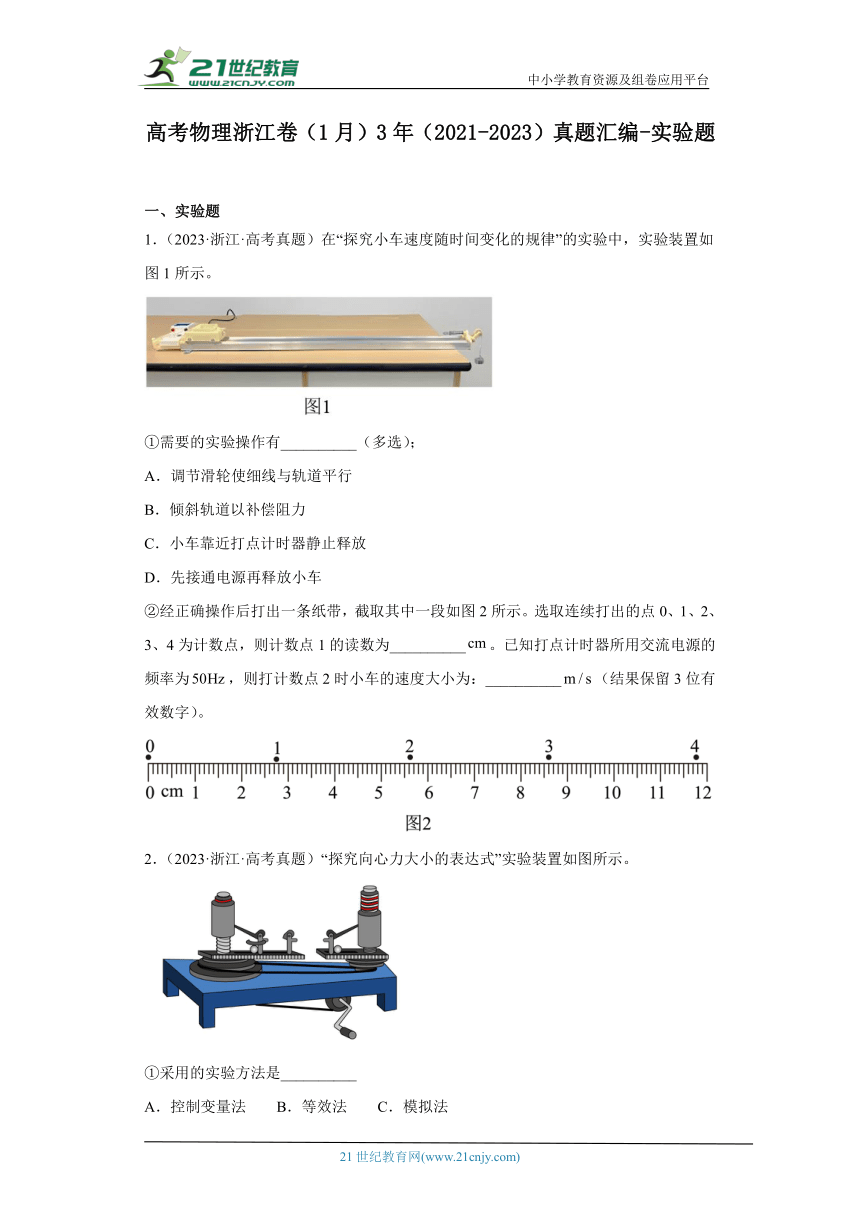

1．（2023·浙江·高考真题）在“探究小车速度随时间变化的规律”的实验中，实验装置如图1所示。
①需要的实验操作有__________（多选）；
A．调节滑轮使细线与轨道平行
B．倾斜轨道以补偿阻力
C．小车靠近打点计时器静止释放
D．先接通电源再释放小车
②经正确操作后打出一条纸带，截取其中一段如图2所示。选取连续打出的点0、1、2、3、4为计数点，则计数点1的读数为__________。已知打点计时器所用交流电源的频率为，则打计数点2时小车的速度大小为：__________（结果保留3位有效数字）。
2．（2023·浙江·高考真题）“探究向心力大小的表达式”实验装置如图所示。
①采用的实验方法是__________
A．控制变量法　　B．等效法　　C．模拟法
②在小球质量和转动半径相同的情况下，逐渐加速转动手柄到一定速度后保持匀速转动。此时左右标尺露出的红白相间等分标记的比值等于两小球的________之比（选填“线速度大小”、“角速度平方”或“周期平方”）；在加速转动手柄过程中，左右标尺露出红白相间等分标记的比值__________（选填“不变”、“变大”或“变小”）。

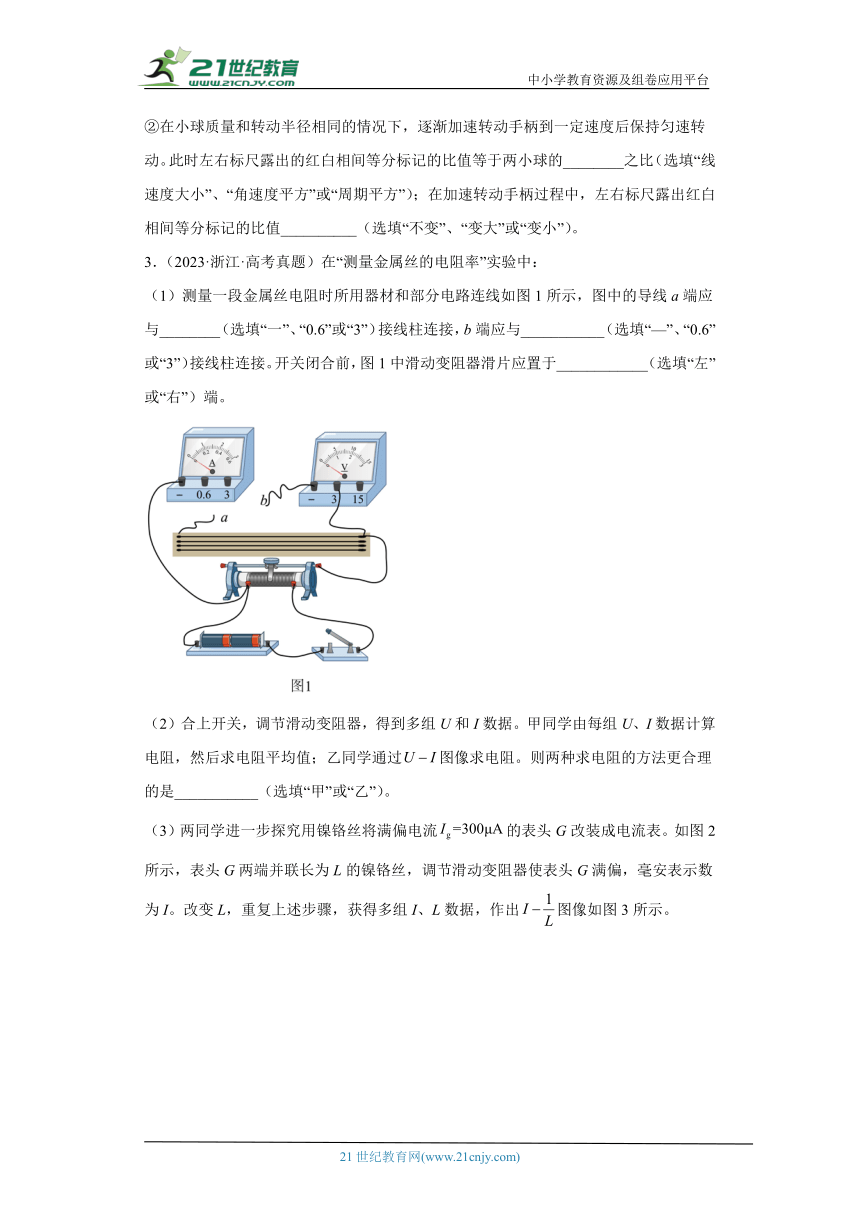

3．（2023·浙江·高考真题）在“测量金属丝的电阻率”实验中：
（1）测量一段金属丝电阻时所用器材和部分电路连线如图1所示，图中的导线a端应与________（选填“一”、“0.6”或“3”）接线柱连接，b端应与___________（选填“—”、“0.6”或“3”）接线柱连接。开关闭合前，图1中滑动变阻器滑片应置于____________（选填“左”或“右”）端。
（2）合上开关，调节滑动变阻器，得到多组U和I数据。甲同学由每组U、I数据计算电阻，然后求电阻平均值；乙同学通过图像求电阻。则两种求电阻的方法更合理的是___________（选填“甲”或“乙”）。
（3）两同学进一步探究用镍铬丝将满偏电流的表头G改装成电流表。如图2所示，表头G两端并联长为L的镍铬丝，调节滑动变阻器使表头G满偏，毫安表示数为I。改变L，重复上述步骤，获得多组I、L数据，作出图像如图3所示。
则图像斜率______。若要把该表头G改装成量程为的电流表，需要把长为__________m的镍铬丝并联在表头G两端。（结果均保留两位有效数字）

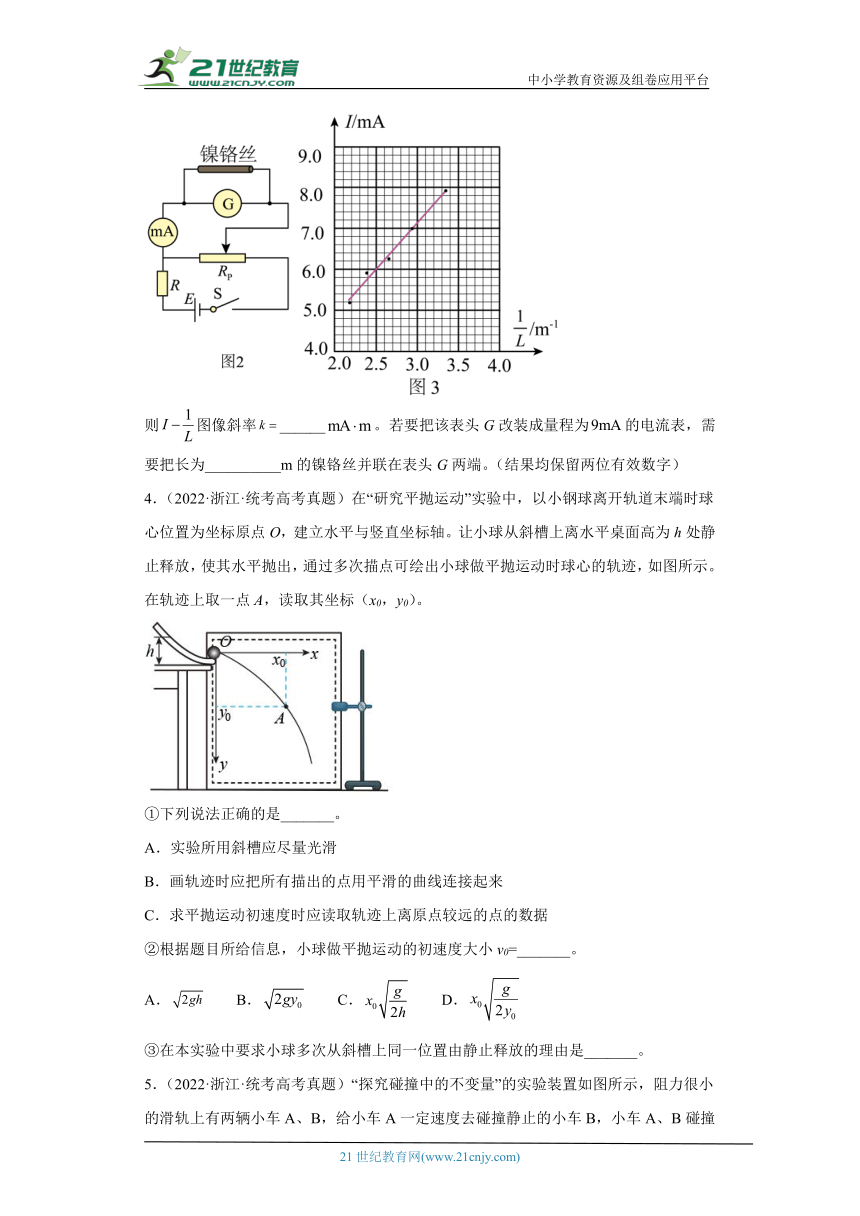

4．（2022·浙江·统考高考真题）在“研究平抛运动”实验中，以小钢球离开轨道末端时球心位置为坐标原点O，建立水平与竖直坐标轴。让小球从斜槽上离水平桌面高为h处静止释放，使其水平抛出，通过多次描点可绘出小球做平抛运动时球心的轨迹，如图所示。在轨迹上取一点A，读取其坐标（x0，y0）。
①下列说法正确的是_______。
A．实验所用斜槽应尽量光滑
B．画轨迹时应把所有描出的点用平滑的曲线连接起来
C．求平抛运动初速度时应读取轨迹上离原点较远的点的数据
②根据题目所给信息，小球做平抛运动的初速度大小v0=_______。
A．　　B．　　C．　　D．
③在本实验中要求小球多次从斜槽上同一位置由静止释放的理由是_______。

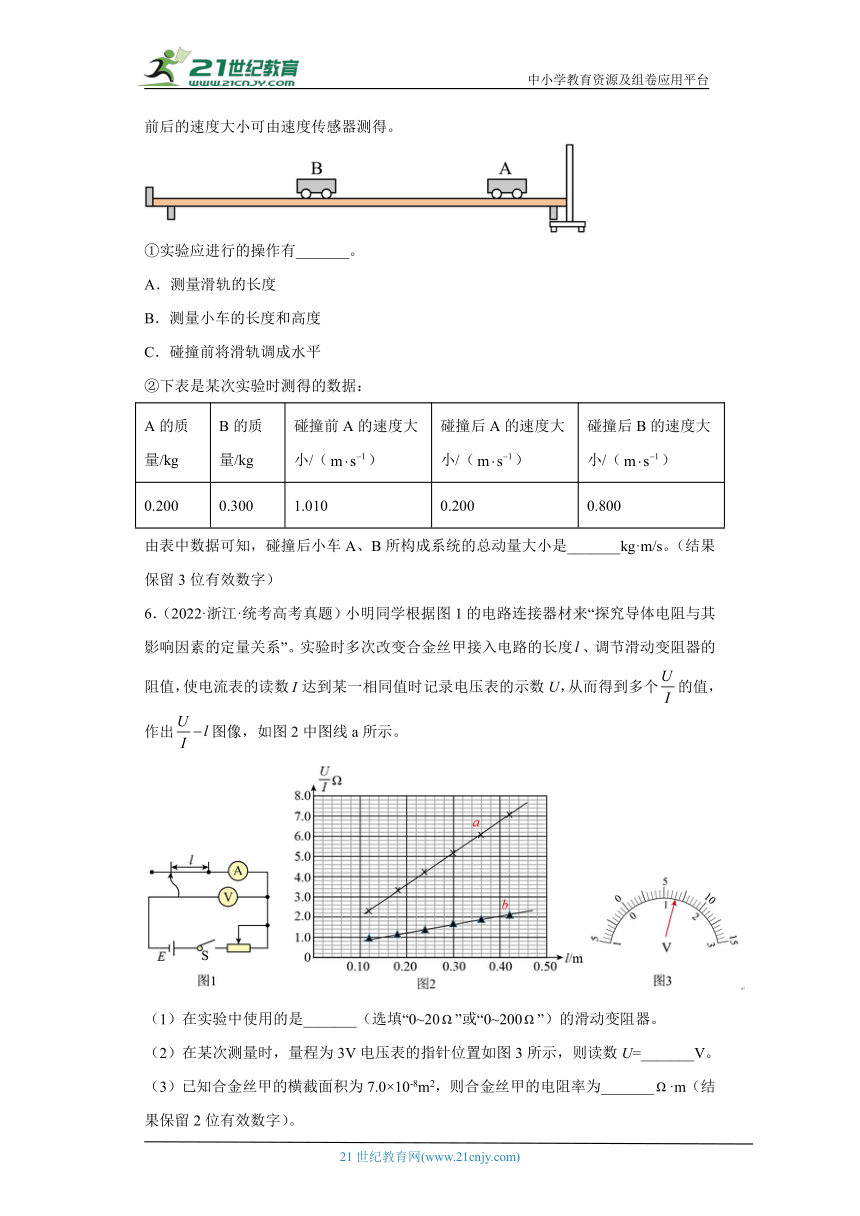

5．（2022·浙江·统考高考真题）“探究碰撞中的不变量”的实验装置如图所示，阻力很小的滑轨上有两辆小车A、B，给小车A一定速度去碰撞静止的小车B，小车A、B碰撞前后的速度大小可由速度传感器测得。
①实验应进行的操作有_______。
A．测量滑轨的长度
B．测量小车的长度和高度
C．碰撞前将滑轨调成水平
②下表是某次实验时测得的数据：
A的质量/kg B的质量/kg 碰撞前A的速度大小/（） 碰撞后A的速度大小/（） 碰撞后B的速度大小/（）
0.200 0.300 1.010 0.200 0.800
由表中数据可知，碰撞后小车A、B所构成系统的总动量大小是_______kg·m/s。（结果保留3位有效数字）
6．（2022·浙江·统考高考真题）小明同学根据图1的电路连接器材来“探究导体电阻与其影响因素的定量关系”。实验时多次改变合金丝甲接入电路的长度、调节滑动变阻器的阻值，使电流表的读数达到某一相同值时记录电压表的示数U，从而得到多个的值，作出图像，如图2中图线a所示。
（1）在实验中使用的是_______（选填“0~20”或“0~200”）的滑动变阻器。
（2）在某次测量时，量程为3V电压表的指针位置如图3所示，则读数U=_______V。
（3）已知合金丝甲的横截面积为7.0×10-8m2，则合金丝甲的电阻率为_______·m（结果保留2位有效数字）。
（4）图2中图线b是另一根长度相同、材料相同的合金丝乙与合金丝甲并联后采用同样的方法获得的图像，由图可知合金丝甲的横截面积_______（选填“大于”、“等于”或“小于”）合金丝乙的横截面积。

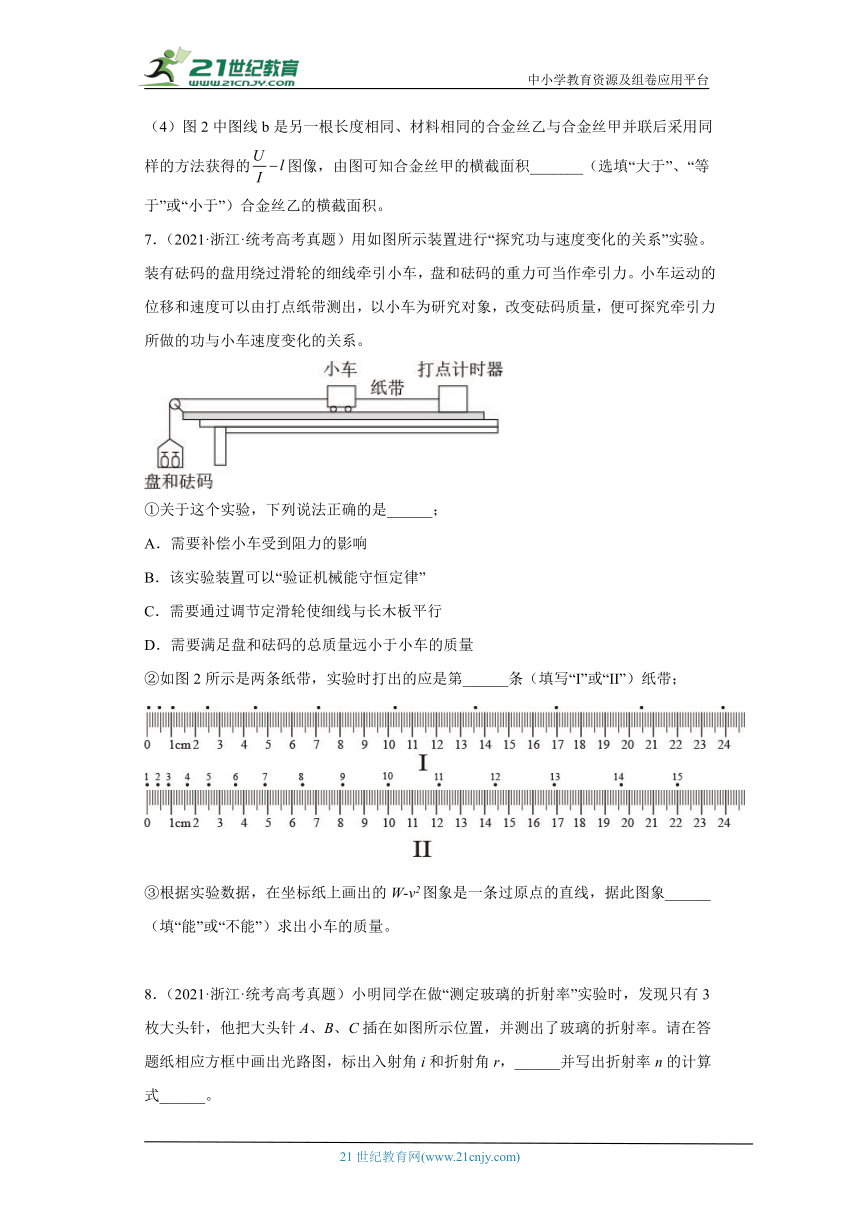

7．（2021·浙江·统考高考真题）用如图所示装置进行“探究功与速度变化的关系”实验。装有砝码的盘用绕过滑轮的细线牵引小车，盘和砝码的重力可当作牵引力。小车运动的位移和速度可以由打点纸带测出，以小车为研究对象，改变砝码质量，便可探究牵引力所做的功与小车速度变化的关系。
①关于这个实验，下列说法正确的是______；
A．需要补偿小车受到阻力的影响
B．该实验装置可以“验证机械能守恒定律”
C．需要通过调节定滑轮使细线与长木板平行
D．需要满足盘和砝码的总质量远小于小车的质量
②如图2所示是两条纸带，实验时打出的应是第______条（填写“I”或“II”）纸带；
③根据实验数据，在坐标纸上画出的W-v2图象是一条过原点的直线，据此图象______（填“能”或“不能”）求出小车的质量。
8．（2021·浙江·统考高考真题）小明同学在做“测定玻璃的折射率”实验时，发现只有3枚大头针，他把大头针A、B、C插在如图所示位置，并测出了玻璃的折射率。请在答题纸相应方框中画出光路图，标出入射角i和折射角r，______并写出折射率n的计算式______。
9．（2021·浙江·统考高考真题）在“测定电池的电动势和内阻”实验中，
（1）用如图1所示的电路图测量，得到的一条实验数据拟合线如图2所示，则该电池的电动势E=______V（保留3位有效数字）；内阻r=______（保留2位有效数字）；
（2）现有如图3所示的实验器材，照片中电阻箱阻值可调范围为0～9999Ω，滑动变阻器阻值变化范围为0～10Ω，电流表G的量程为0～3mA、内阻为200Ω，电压表的量程有0～3V和0～15V。请在图3中选择合适的器材，在答题纸相应方框中画出两种测定一节干电池的电动势和内阻的电路图。______
参考答案：
1． ACD 2.75 1.48
【详解】①[1]A．实验需要调节滑轮使细线与轨道平行，选项A正确；
B．该实验只要使得小车加速运动即可，不需要倾斜轨道补偿阻力，选项B错误；
C．为了充分利用纸带，则小车靠近打点计时器静止释放，选项C正确；
D．先接通电源再释放小车，选项D正确。
故选ACD。
②[2][3]计数点1的读数为2.75。已知打点计时器所用交流电源的频率为，则打点周期T=0.02s，则打计数点2时小车的速度大小为
2． A 角速度平方 不变
【详解】①[1]本实验先控制住其它几个因素不变，集中研究其中一个因素变化所产生的影响，采用的实验方法是控制变量法；
故选A。
②[2]标尺上露出的红白相间的等分格数之比为两个小球所受向心力的比值，根据
在小球质量和转动半径相同的情况下，可知左右标尺露出的红白相间等分标记的比值等于两小球的角速度平方之比。
[3]小球质量和转动半径相同的情况下，由于两球线速度相同，根据
可知两球角速度相同；又根据
可知向心力之比为1：1，逐渐加大手柄的转速，左右标尺露出的红白相间等分标记的比值不变。
3． 0.6 0.6 左 乙 2.1/2.2/2.3/2.4/2.5 0.24/0.25/0.26/0.27/0.28
【详解】（1）[1][2][3]实验中用两节干电池供电，滑动变阻器分压式连接，电压从零开始调节，电流表选较小量程测量电流减小误差 ，则图中的导线a端应与 “0.6”接线柱连接，电压表测电阻两端的电压，则金属丝的电阻较小，电流表外接误差较小，故b端应与 “0.6”接线柱连接。为了保护电表，开关闭合前，图1中滑动变阻器滑片应置于左端。
（2）[4]做U-I图象可以将剔除偶然误差较大的数据,提高实验的准确程度，减少实验的误差，则乙同学通过U-I图像求电阻，求电阻的方法更合理；
（3）[5]由图像可知图像斜率
[6]方法一：由电路可知
解得
则
若要把该满偏电流为表头G改装成量程为的电流表，则并联的电阻
解得
方法二：延长图像可知，当I=9.0mA时可得
即
4． C D 确保多次运动的轨迹相同
【详解】①[1]A．只要保证小球每次从同一位置静止释放，到达斜槽末端的速度大小都相同，与实验所用斜槽是否光滑无关，故A错误；
B．画轨迹时应应舍去误差较大的点，把误差小的点用平滑的曲线连接起来，故B错误；
C．求平抛运动初速度时应读取轨迹上离远点较远的点的数据，便于减小读数产生的偶然误差，故C正确；
故选C。
②[2] 坐标原点O为抛出点，由平抛规律有
联立解得平抛的初速度为
故选D。
③[3] 小球多次从斜槽上同一位置由静止释放是为了保证到达斜槽末端的速度大小都相同，从而能确保多次运动的轨迹相同。
5． C
【详解】①[1]碰撞前将滑轨调成水平，保证碰撞前后A、B做匀速直线运动即可，没有必要测量滑轨的长度和小车的长度、高度。
故选C。
②[2]由表中数据可知小车A的质量小于B的质量，则碰后小车A反向运动，设碰前小车A的运动方向为正方向，则可知碰后系统的总动量大小为
解得
6． 0~20 1.32（1.31~1.34） 1.1×10-6（0.90×10-6~1.3×10-6） 小于
【详解】（1）[1]由实验原理可知
而由图像可知待测电阻最大约为8，为了使电压表有明显的读数变化，则滑动变阻器的阻值不能太大，故选0~20比较合适；
（2）[2]量程为3V的电压表，精度为0.1V，估读到0.01V，则电压为1.32V（1.31~1.34）；
（3）[3]根据电阻定律有
则图像的斜率为
可得合金丝甲的电阻率为
（4）[4] 另一根长度相同、材料相同的合金丝乙与合金丝甲并联后，电阻率不变，而横截面积变为
由图2中图线b可得
解得
故合金丝甲的横截面积小于合金丝乙的横截面积。
7． ACD Ⅱ 能
【详解】①[1]A．题中需要将盘和砝码的重力可当作牵引力，所以首先需要补偿小车受到阻力的影响，即抬高长木板右端，小车在不接盘和砝码的情况下，轻推小车，使小车做匀速直线运动，说明小车重力沿斜面的分力与小车所受阻力等大反向，A正确；
D．然后挂上盘与砝码，根据牛顿第二定律
对小车，根据牛顿第二定律
两式相比解得绳子拉力
当满足盘和砝码的总质量远小于小车的质量，即，盘和砝码的重力可当作牵引力，D正确；
B．实验过程中摩擦阻力无法消除，本实验装置无法验证“机械能守恒定律”故B错误。
C．细线与长木板平行需要平行，保证绳子的拉力与小车运动方向一致，这样盘和砝码的重力可完全当作牵引力，C正确。
故选ACD。
②[2]小车做匀加速直线运动，位移逐渐增大，所以实验打出的纸带是第II条。
③[3]根据动能定理可知，图像的斜率为，据能求出小车的质量。
8．
【详解】光路图如图所示
根据折射定律可知。
9． 1.46（1.45~1.47均可） 0.64（0.63~0.67均可）
【详解】(1)[1]根据闭合电路欧姆定律可得
将题干中得图线延长与横纵轴分别相交，如图
可知图像与纵轴交点即为电动势，即
[2]图像斜率的绝对值为电源内阻，即
（2）[3]电流表量程太小，使用电阻箱和电压表代替电流表进行测量，电路图如图
根据闭合电路欧姆定律
变形得
绘制图像，可知图像斜率为，与纵轴截距为，从而求解电动势和内阻；
也可以通过电阻箱改装电流表，扩大电流表得量程，实现电流得测量，电路图如图
I为改变量程之后的电流表示数，根据闭合电路欧姆定律
可以绘制图像求解电动势和内阻。
